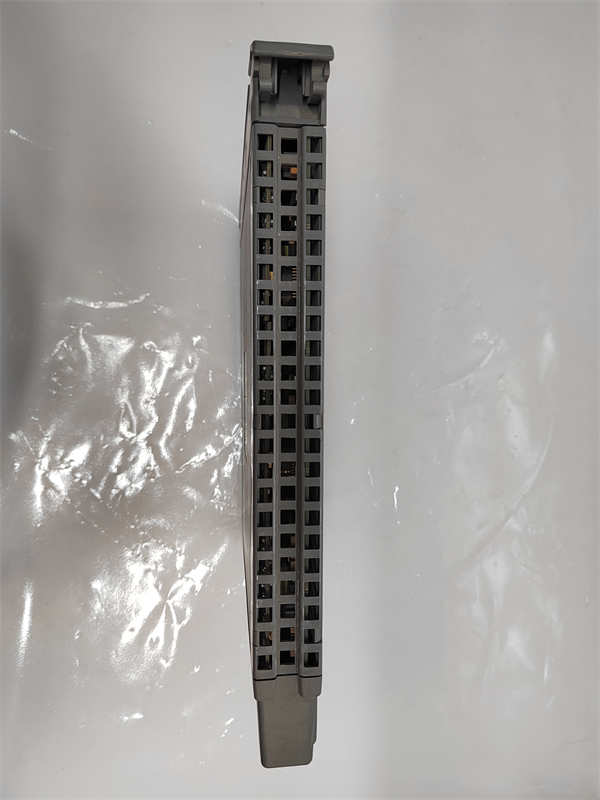

ICS TRIPLEX T8461 Trusted TMR数字量输出模块 – SIL3安全认证，精准控制现场执行器！

描述

ICS TRIPLEX T8461：这块Trusted TMR数字量输出 (DO) 模块，那是高危工业领域里现场执行器控制的“关键发令员”！它采用三重冗余 (TMR) 架构，提供40个独立隔离输出通道，可直接控制电磁阀、继电器、指示灯等现场设备，获得SIL3安全认证，输出电压：24/48V DC，带通道级线路监测和过流保护……专治各种现场指令“失误”和“执行不到位”导致的安全隐患。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

T8461 产品概述

ICS TRIPLEX T8461，这可是Rockwell Automation旗下ICS Triplex Trusted®系列安全仪表系统 (SIS) 中一个至关重要的组成部分——Trusted TMR数字量输出 (Digital Output, DO) 模块。如果说数字量输入模块是安全系统的“眼睛”和“耳朵”，那么数字量输出模块就是它的“手”和“脚”，负责将处理器执行安全逻辑后的控制指令，精确、可靠地传递给现场的执行机构。比如，紧急停车系统发出关闭阀门的指令、火气系统启动声光报警、或燃烧器管理系统控制点火器等，这些动作的最终执行，都离不开T8461 这样高可靠的数字量输出模块。它能确保即使在紧急或恶劣条件下，系统发出的控制指令也能被准确无误地执行。

这块ICS TRIPLEX T8461 模块的设计，完美继承了Trusted系统引以为傲的三重冗余 (Triple Modular Redundant, TMR) 架构和硬件实现容错 (Hardware Implemented Fault Tolerant, HIFT) 技术。这意味着模块内部有三套完全独立的通道同时并行执行输出指令，并通过高速投票机制实时比对结果。这种设计确保了即便其中一个通道发生故障，系统也能无扰动地继续安全运行，提供极致的可靠性和可用性。T8461 通常提供多达40个数字量输出通道，可支持24V DC或48V DC的输出电压，并具备通道级线路监测功能，能够检测到现场接线的开路、短路和负载故障，同时具备自动过流保护，无需外部熔断器。它还提供全面的诊断功能，能快速识别并处理内部故障，是保障安全功能从控制器到现场执行器链路完整可靠的关键模块。可以说，T8461 就是你高风险生产环境下，保障现场执行动作安全、稳定，避免因控制指令执行失效导致事故发生的“最后一道防线”！

T8461 技术规格

参数名称	参数值
产品型号	T8461
制造商	ICS TRIPLEX (现属Rockwell Automation)
产品类型	Trusted TMR数字量输出 (DO) 模块
安全等级认证	配合Trusted系统通常达到IEC 61508 SIL 3
架构	三重冗余 (TMR)，硬件实现容错 (HIFT)
输出通道数	40 个通道
输出信号类型	数字量 (开关量)
输出电压	24 VDC 或 48 VDC (标称值)，范围通常为 18 VDC 至 60 VDC
单通道输出电流	0.75A (连续)，部分版本可达 2A
独立电源组	5组，每组8个输出（独立供电，提高可靠性）
隔离能力	现场与系统逻辑隔离；通道间隔离
诊断功能	综合诊断、监控和测试功能 (如开路、短路、过流、通道故障检测，线路监测)
短路保护	每通道自动电子过流保护 (无需外部熔断器)
响应时间	< 0.5 ms (典型值)
热插拔支持	支持热插拔 (Hot Replacement)
供电电压	20 VDC 至 32 VDC (由机箱背板供电)
最大功耗	24W (典型值，1A/通道时)
工作温度	0°C 至 +60°C (部分版本 -5°C 至 +60°C)
存储温度	-25°C 至 +70°C
相对湿度	10% – 95% (非冷凝)
安装方式	Trusted控制器/扩展器机箱单槽位

主要特点和优势

咱们这块ICS TRIPLEX T8461 数字量输出模块，那可是安全系统里的“超级执行官”！首先，它最大的亮点就是三重冗余 (TMR) 架构和硬件实现容错 (HIFT)。这就像给你的安全系统装了三只“手”，同时执行控制指令。一旦其中一只“手”出了问题（比如内部元件故障），另外两只立马协同工作，并自动剔除那个“坏手”，确保指令执行绝对可靠，绝不会因为某个元件的小故障就给你误动作或动作不到位。这种设计，让你的系统可靠性直接拉满，达到IEC 61508 SIL 3的最高安全等级，绝对是安全生产的“最强保障”！

其次，T8461 提供了高通道密度和独立隔离电源组 (High Channel Density and Isolated Power Groups)。它通常有40个独立的数字量输出通道，能一口气控制大量的现场执行器。更牛的是，这些输出被分成独立的电源组（通常是5组，每组8个输出），这意味着即使某一个电源组出现故障，也不会影响到其他电源组的正常输出，进一步提升了系统的可用性 (Availability) 和故障容忍度 (Fault Tolerance)。再者，ICS TRIPLEX T8461 具备强大的线路监测和诊断能力 (Powerful Line Monitoring and Diagnostics)。它能实时监测到输出线路的开路、短路，以及现场负载的故障，并具备自动过流保护功能。这种“自查自纠”的能力，让维护人员能快速定位现场问题，避免“小病拖成大病”，同时省去了复杂的外部熔断器设计和维护。它的快速响应时间 (Fast Response Time) 也非常关键，毫秒级的指令执行速度，确保了在紧急情况下，安全系统能够迅速关闭阀门、启动报警，将风险降到最低。总之，选择T8461 就是选择了最顶级、最可靠的现场数字量输出控制方案，它让你的安全系统真正做到“令行禁止”，万无一失！

The ICS TRIPLEX T8461 Digital Output module is truly a “super executive officer” for safety systems. Its paramount feature is its Triple Modular Redundant (TMR) architecture and Hardware Implemented Fault Tolerant (HIFT) design. This is akin to equipping your safety system with three independent “hands” simultaneously executing control commands. Should one “hand” malfunction (e.g., due to an internal component failure), the other two immediately collaborate and automatically exclude the faulty one, ensuring absolutely reliable command execution. This prevents erroneous or incomplete actions due to minor component malfunctions. This design maximizes system reliability, achieving the highest safety integrity level of IEC 61508 SIL 3, making it the “ultimate safeguard” for safe operations.

Secondly, the T8461 offers high channel density and independent isolated power groups (High Channel Density and Isolated Power Groups). It typically provides 40 independent digital output channels, capable of simultaneously controlling a large number of field actuators. What’s even more impressive is that these outputs are divided into independent power groups (typically 5 groups of 8 outputs each). This means that even if one power group fails, it will not affect the normal output of other power groups, further enhancing system availability and fault tolerance. Moreover, the ICS TRIPLEX T8461 possesses powerful line monitoring and diagnostic capabilities (Powerful Line Monitoring and Diagnostics). It can real-time monitor for open circuits, short circuits in output lines, and field load faults, and features automatic overcurrent protection. This “self-diagnosis and self-correction” capability allows maintenance personnel to quickly pinpoint field issues, preventing minor problems from escalating, while eliminating the need for complex external fuse designs and maintenance. Its fast response time (Fast Response Time) is also crucial; millisecond-level command execution speed ensures that in emergency situations, the safety system can quickly close valves, activate alarms, and minimize risks. In summary, choosing the T8461 means opting for the top-tier, most reliable solution for field digital output control, enabling your safety system to be truly “command-obeying,” ensuring foolproof operation!

应用领域

ICS TRIPLEX T8461 数字量输出模块，它的应用领域那是相当广泛且至关重要，主要集中在那些需要精确、可靠地控制现场执行器，并且对安全有极高要求的关键工业流程中。

它最常见的应用场景包括：



紧急停车系统 (ESD)：用于向现场安全阀、紧急切断阀、安全泄放阀等发送关闭或开启指令，实现快速停车或泄压，防止事故扩大。



火灾和气体监测系统 (F&G)：控制声光报警器、消防水炮、防火阀、通风系统等，在检测到火灾或气体泄漏时，及时执行报警和抑制动作。



燃烧器管理系统 (BMS)：控制燃料阀门、点火器、引风/鼓风机、吹扫阀等，确保燃烧过程安全启动、运行和安全停机。



安全联锁系统：在石油化工、核电、冶金等行业，用于控制各种安全相关的电动门、机械臂、传送带等设备，实现设备之间的安全联锁，防止人员伤害和设备损坏。



各种安全停机或报警回路：只要是需要安全系统输出“开/关”信号来控制关键安全功能的场合，T8461 都是首选。



总而言之，只要是生命财产安全攸关，容不得半点闪失的工业现场，T8461 就是你最值得信赖的数字量输出控制专家。

相关产品

ICS TRIPLEX T8461 数字量输出模块是ICS Triplex Trusted®安全仪表系统的重要组成部分，它总是与以下核心产品“协同作战”，共同构建一个完整的安全系统：



T8110B Trusted TMR处理器模块：这是整个Trusted系统的“大脑”，T8461 接收来自处理器的控制指令并执行。



Trusted机箱：例如T8100 或T8300 系列机箱，T8461 模块需要安装在这些专用的机箱插槽中。



Trusted终端连接件 (Termination Assembly, TA)：通常，T8461 会与对应的终止组件（例如用于数字量输出的特定TA）配合使用，这些终止组件提供现场执行器设备的接线端子，确保信号的物理连接可靠。



T8151B Trusted通信接口模块：如果安全系统需要与DCS、SCADA或上位机系统进行通信，T8151B 会负责数据的传输，而T8461 的输出状态可以被诊断和监测。



T8310 Trusted TMR扩展处理器模块 和 T8311 Trusted TMR扩展接口模块：如果系统需要分布式I/O扩展，T8461 可以安装在由T8310 和T8311 构建的扩展机箱中。



Trusted System Workbench软件：用于对T8461 及整个Trusted系统进行组态、编程、诊断和维护。



安装与维护

安装前准备 🛠️

在安装ICS TRIPLEX T8461 数字量输出模块之前，兄弟们，请务必遵守以下安全准则：



断电是第一要务！ 🚨 确保你正在操作的Trusted机箱及其所有相关设备的电源已完全断开，并采取锁定/挂牌 (Lockout/Tagout) 措施，防止意外通电。



防静电措施！ ⚡ 像T8461 这样的精密电子模块对静电非常敏感。请务必佩戴防静电手环，并站在防静电垫上，操作时避免直接触摸模块的电子元件或连接器引脚。



检查模块！ 🔍 仔细检查T8461 模块本身，确认其没有物理损伤，包装完好。



确认插槽！ 💡 在Trusted机箱中找到专用的I/O插槽，确保其干净、无异物。



准备接线！ 🔌 确保连接现场数字量执行器设备（如电磁阀、指示灯）的线缆规格正确，并已连接到对应的终端连接件 (TA) 上。检查TA上的接线是否牢固，并核对电压等级（24V DC或48V DC）。



阅读手册！ 📖 严格遵循Rockwell Automation（ICS Triplex）提供的最新版安装手册，其中包含详细的图示和步骤，确保正确安装。



将T8461 模块小心、平稳地插入机箱的指定槽位，直到其完全就位并锁定。确保模块与机箱背板以及终端连接件（如果使用）上的连接器完全吻合。

维护建议 🔧

对于ICS TRIPLEX T8461 这种在关键安全系统中扮演核心角色的输出模块，日常维护的重点在于保持环境稳定和确保输出通路的完整性：



保持环境清洁与稳定！ 🌬️ 定期清洁Trusted机箱内部及模块表面的灰尘，确保通风散热良好。控制室或机柜的温度和湿度应始终保持在产品技术规格范围内，避免极端环境对模块性能和寿命的影响。



检查现场接线和执行器！ 🔌 这是T8461 维护的重中之重。定期检查连接到T8461 的现场数字量输出线缆和终端连接件，确保它们没有物理损伤（如磨损、压扁），连接螺丝没有松动，端子没有腐蚀。同时，定期检查现场执行器的工作状态，确保它们能响应控制信号并正常动作。



关注LED指示灯！ 🚦 T8461 前面板上的LED指示灯是判断模块工作状态、电源状态、输出通道状态和故障信息的重要窗口。熟悉这些指示灯的含义，一旦发现任何异常状态，应立即查阅手册进行故障诊断。



定期诊断与测试！ 📊 严格遵循ICS Triplex官方推荐的诊断测试程序和维护计划。Trusted系统通常会提供强大的诊断工具，利用这些工具定期对T8461 的所有输出通道进行功能测试和健康检查（包括线路监测功能），及时发现潜在问题。



专业人员操作！ 👨‍🔧 任何涉及到T8461 模块的更换、配置更改或故障维修，都必须由经过ICS Triplex（或Rockwell Automation）专业培训和认证的工程师进行，以确保操作的正确性和系统的安全完整性。
