ICS Triplex T8461 TMR 数字量输出模块 – 安全系统核心,保障工业高可靠性!

分类:

描述

ICS Triplex T8461:这块三模冗余 (TMR) 数字量输出模块,那可是安全系统里的“硬通货”!它专为安全关键型应用设计,提供40个24/48 Vdc数字量输出通道,是紧急停车系统 (ESD)、燃烧管理系统等高完整性系统的理想选择。特点:故障容忍、TUV SIL 3认证、自诊断、线路监测。别瞅了,原厂正品,售后无忧,咱家就是你搞定工业安全控制的靠山,没毛病!

产品详细说明

ICS Triplex T8461 产品概述

ICS Triplex T8461,在工业自动化和过程控制领域,特别是那些对安全性和可靠性要求“苛刻到极致”的应用中,这玩意儿简直就是个“镇厂之宝”!它不是一般的数字量输出模块,而是ICS Triplex Trusted系列中的一款三模冗余 (TMR) 数字量输出模块。你可以把它理解成一个拥有“三重保险”的“指挥官”,专门负责向现场设备(比如阀门、电机、执行器等)发送指令。

为什么它这么重要?因为在石油和天然气、电力、化工等高危行业,任何一个指令的失误或者输出中断,都可能导致严重的事故,甚至造成人员伤亡或巨额损失。ICS Triplex T8461 的核心优势就在于它的TMR架构:它内部有三套完全独立的硬件和软件通道同时运行,并对输出结果进行“表决”。只要这三套系统中的两套给出相同的结果,它就认为这个结果是正确的并执行。万一其中一套系统出现故障,另外两套系统依然能正常工作,确保输出不中断,这就是所谓的“故障容忍”能力。

这块T8461 模块通常用于安全仪表系统 (SIS) 和紧急停车系统 (ESD) 中,因为它达到了最高的安全完整性等级 (SIL 3),并通过了TUV认证。它不仅提供40个数字量输出通道,每个通道还具备独立的电源组和线路监测功能,能自动检测现场接线开路或短路故障,确保指令能够准确无误地送达。简而言之,ICS Triplex T8461 就是为那些“绝对不能出错”的关键工业过程设计的,它的存在,就是为了最大限度地保障人员、设备和环境的安全。

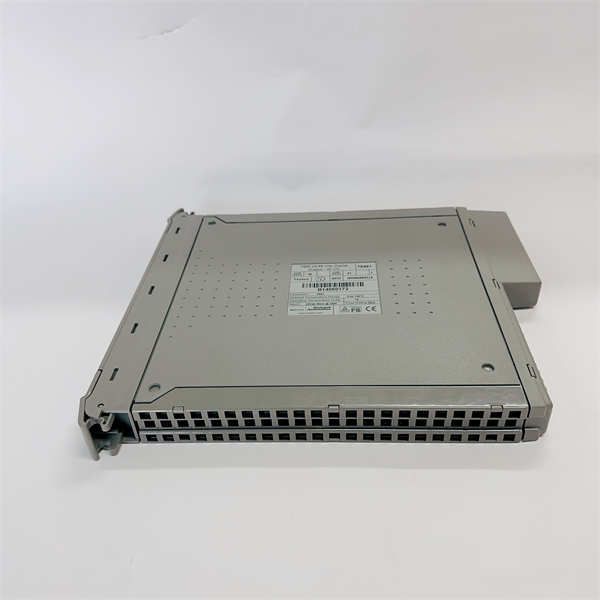

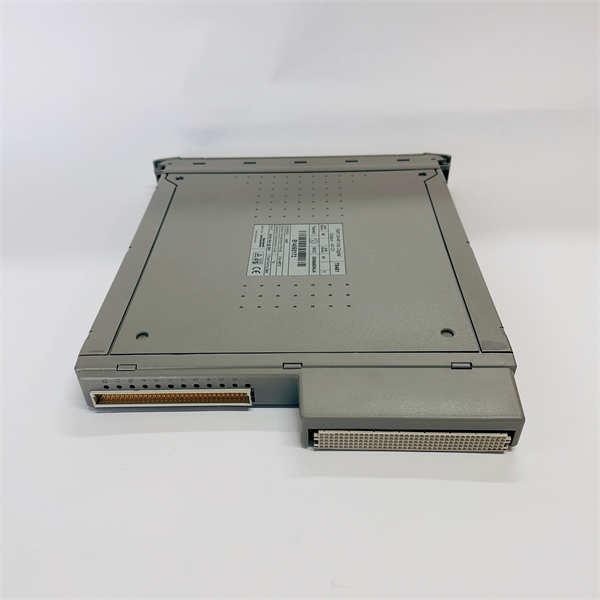

ICS TRIPLEX T8461

ICS TRIPLEX T8461

ICS Triplex T8461 技术规格

参数名称 参数值
产品型号 T8461
制造商 ICS Triplex (现为Rockwell Automation旗下)
产品类型 三模冗余 (TMR) 数字量输出模块
系统兼容性 ICS Triplex Trusted系统
安全完整性等级 (SIL) IEC 61508 SIL 3 (TUV认证)
输出通道数 40 个数字量输出通道
系统供电电压范围 20 到 32 Vdc
操作输出/现场电压范围 18 到 60 Vdc
输出电流额定值 (连续) 0.75 A 每通道;6 A 每电源组
独立电源组 5 组 (每组8个输出)
电路类型 故障容忍,完全三模冗余 (TMR)
线路监测 可选线路监测,用于检测现场接线开路和短路
自测试功能 全面、自动的诊断和自测试
输出短路保护 电子 (自锁)
通道间串扰 > -40 dB
输出开启/关闭延迟 0.5 ms
采样更新时间 0.5 ms
事件序列 (SOE) 分辨率 1 ms
时间戳精度 ±0.5 ms
自测试间隔 2 分钟
场公共隔离 (持续工作) ±250 Vdc
场公共隔离 (最大耐压) ±2.5 kVdc
工作温度 -5°C 至 60°C (23°F 至 140°F)
非工作温度 -25°C 至 70°C (-13°F 至 158°F)
工作湿度 5% 至 95% RH (非冷凝)
重量 约 1.285 kg (2.8 lbs)
尺寸 (高 x 宽 x 深) 266 mm x 31 mm x 303 mm (10.5 in x 1.2 in x 12 in)
安装方式 通常安装在ICS Triplex机架内
热插拔支持 是 (配合专用槽位或SmartSlot配置)
认证 CENELEC 等



主要特点和优势

咱这块ICS Triplex T8461 模块,那可真是“实力派”选手,它的特点和优势,足以让你在选择安全系统时“拍板定案”!

首先,它最核心、最让人放心的就是卓越的安全完整性和故障容忍能力 (Superior Safety Integrity and Fault Tolerance)。T8461 采用了行业领先的三模冗余 (TMR) 架构,这意味着模块内部有三套完全独立的处理器和输出电路同时工作。任何一个通道出现故障,都不会影响到最终的输出结果,因为它会通过“2-out-of-3”的表决机制来确保输出的准确性。这使得它达到了最高的安全完整性等级 (SIL 3) 和性能等级 (PL e),并通过了TUV等权威机构的认证,为你关键的工业流程提供了最高级别的安全保障,真正做到了“万无一失”。

其次,强大的诊断和线路监测功能 (Powerful Diagnostics and Line Monitoring) 让T8461 模块更加“聪明”和“可靠”。它内置了全面的自动诊断和自测试功能,能实时监测自身的健康状态。更厉害的是,每个输出通道都具备自动线路监测功能,这意味着它不仅能知道自己有没有发出指令,还能检测到现场接线有没有开路或短路,甚至还能检测负载的故障。这些诊断信息会立即上报,让你能第一时间发现并处理问题,大大减少了故障排除的时间,提升了系统的可维护性。

再来,高密度输出和灵活的电源管理 (High-Density Outputs and Flexible Power Management) 也是T8461 的显著优势。它提供多达40个数字量输出通道,这对于需要控制大量现场设备的复杂系统来说,能有效节省空间和成本。而且,这些输出通道还被巧妙地分成了5个独立的电源组,每个电源组有8个输出。这种设计的好处在于,即使某个电源组出现问题,也不会影响到其他电源组的正常工作,进一步提升了系统的可靠性和可用性。加上每个通道0.75A的连续输出电流和高达60VDC的输出电压范围,能兼容各种现场设备。

最后,快速响应和便捷的维护性 (Fast Response and Convenient Maintainability) 同样值得称道。T8461 具有0.5毫秒的超快输出延迟和采样更新时间,确保你的控制指令能够几乎实时地到达现场,满足严苛的实时性要求。而且,它支持在系统运行状态下热插拔,这意味着你可以在不中断生产的情况下更换故障模块,大大简化了维护流程,最大程度地减少了停机时间。这些特点共同构成了ICS Triplex T8461 在安全关键型工业应用中的“王者”地位。

The ICS Triplex T8461 module stands out as a paramount component in safety-critical industrial applications, offering several compelling features and advantages.

Firstly, its superior safety integrity and fault tolerance are unmatched. The T8461 incorporates a cutting-edge Triple Modular Redundant (TMR) architecture, meaning three independent sets of processors and output circuitry operate simultaneously. This design employs a “2-out-of-3” voting mechanism for outputs, ensuring that even if one channel fails, the other two maintain correct operation and output continuity. This enables the module to achieve the highest Safety Integrity Level (SIL 3) and Performance Level (PL e), backed by certifications from reputable bodies like TUV, providing the utmost safety assurance for critical industrial processes.

Secondly, the T8461 offers powerful diagnostics and line monitoring capabilities, enhancing its intelligence and reliability. It features comprehensive, automatic self-diagnostics that continuously monitor the module’s health. More importantly, each output channel is equipped with automatic line monitoring, which can detect open circuits, short circuits, and even load failures in the field wiring. These diagnostic insights are immediately reported, allowing for swift identification and resolution of issues, significantly reducing troubleshooting time and improving system maintainability.

Furthermore, high-density outputs and flexible power management are key advantages. With 40 digital output channels, the T8461 provides a high-density solution, saving space and cost in systems requiring numerous field device controls. These outputs are intelligently organized into five independent power groups, each with eight outputs. This segregation ensures that a failure in one power group does not affect the operation of others, further bolstering system reliability and availability. With a continuous output current of 0.75 A per channel and an operational voltage range up to 60 VDC, it is compatible with a wide array of field devices.

Lastly, fast response times and convenient maintainability contribute significantly to its appeal. The T8461 boasts an ultra-fast output turn-on/off delay and sample update time of 0.5 milliseconds, ensuring near-instantaneous execution of control commands, crucial for demanding real-time applications. Moreover, it supports hot-swapping (when installed in compatible system configurations), allowing for module replacement without interrupting live processes, which minimizes downtime and simplifies maintenance procedures. These combined attributes solidify the ICS Triplex T8461‘s position as a leading choice for safety-critical industrial control.

应用领域

ICS Triplex T8461 数字量输出模块,由于其卓越的安全特性和高可靠性,主要在那些一旦发生故障就可能导致灾难性后果的安全关键型行业中发挥着不可替代的作用。它就像这些工业现场的“生命线”,确保即使在极端情况下也能安全停车或执行关键操作。

首先,在石油和天然气行业,它是紧急停车系统 (ESD)、火气系统 (F&G) 和燃烧管理系统 (BMS) 的核心组件。无论是在钻井平台、炼油厂、化工厂还是输气管道,T8461 都被用来控制紧急切断阀、消防系统、泄压阀等关键设备,确保在发生火灾、气体泄漏或设备故障时能够迅速、安全地关闭相关工艺流程,防止事故升级。

其次,在电力行业,特别是在大型火力发电厂、核电站和输配电站中,T8461 也扮演着重要的角色。它用于控制断路器、发电机保护系统、锅炉安全联锁系统等,确保电力设备的可靠运行,并在异常情况下快速隔离故障,防止电网崩溃。

再来,化工和制药行业也是其重要的应用领域。这些行业经常处理有毒、易燃、易爆的介质,对安全的要求极高。T8461 被用于控制反应釜的紧急停车、物料的紧急排放、安全联锁等,确保生产过程的安全合规,防止人员暴露在危险环境中。

此外,在采矿、金属冶炼、水处理等其他对安全性和连续性有极高要求的流程工业中,ICS Triplex T8461 同样是值得信赖的数字量输出解决方案,保障关键生产设备的稳定运行和人员的生命安全。总而言之,只要是“安全第一”的工业现场,你很可能就能看到 T8461 的身影。

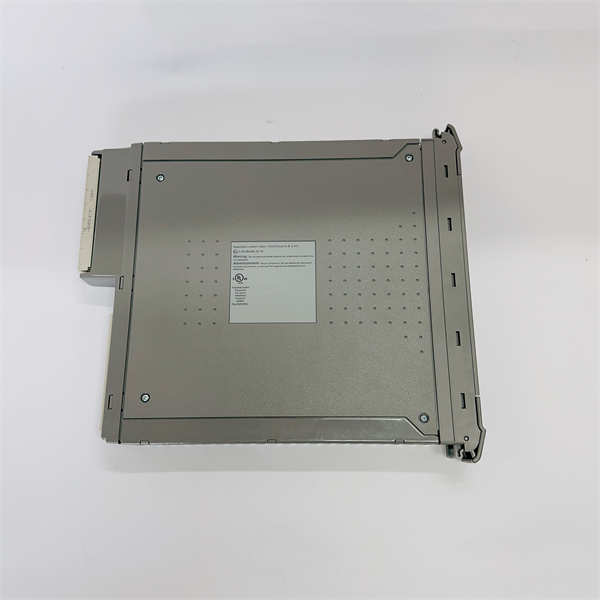

ICS TRIPLEX T8461

ICS TRIPLEX T8461

相关产品

ICS Triplex T8461 数字量输出模块通常作为ICS Triplex Trusted™ 系统的一部分,因此与它相关的产品大多属于同一安全控制系统。这些产品协同工作,共同构建一个高可靠、高安全的控制架构:



Trusted™ TMR 处理器模块 (如 T8110B/C, T8151B): 这是Trusted™ 系统的“大脑”,负责执行安全逻辑和处理数据。T8461 作为输出模块,必须与这些处理器模块配合使用。



Trusted™ TMR 数字量输入模块 (如 T8403, T8403C): 与T8461 相对应,这些模块负责从现场接收数字量信号(如传感器开关状态),形成完整的安全回路。



Trusted™ TMR 模拟量输入模块 (如 T8431, T8431C): 用于从现场采集模拟量信号(如温度、压力),通常也采用TMR架构。



Trusted™ TMR 模拟量输出模块 (如 T8480, T8480A): 与T8461 类似,但用于输出模拟量信号到现场设备。



Trusted™ 通信模块 (如 T8151B, T8153, T8156): 这些模块负责Trusted™ 系统与其他控制系统(如DCS、SCADA)或上位机的通信,确保数据交换和系统集成。



Trusted™ 电源模块 (如 T8225, T8320): 为整个Trusted™ 系统提供稳定、冗余的电源,确保各个模块的正常运行。



Trusted™ 机箱 (Chassis) 和背板 (Backplane): T8461 模块需要安装在专用的Trusted™ 机箱中,机箱的背板提供模块间的通信和电源连接。



Trusted™ Engineering Workstation (TWE): 这是用于配置、编程、诊断和维护Trusted™ 系统的软件平台。工程师通过这个工作站来组态和管理包括T8461 在内的所有模块。



Trusted™ 现场端子单元 (Field Termination Assembly – FTA): 这些是连接现场接线到ICS Triplex模块的接口板,方便安装和维护。



安装与维护

安装前准备: 安装ICS Triplex T8461 数字量输出模块,那可是件严肃活儿,容不得半点差池,因为它直接关系到工业过程的安全。首先,你必须严格遵循ABB/Rockwell Automation官方提供的最新安装手册、系统指南和接线图,特别是针对SIL 3安全系统的要求,一个字都不能错!确保安装环境符合规定的温度、湿度、防尘和EMC(电磁兼容性)标准,特别是要避免腐蚀性气体和过度的震动。在接触模块前,防静电措施是强制性的,佩戴防静电腕带并可靠接地,静电对精密电子元件来说是隐形杀手。仔细检查T8461 模块及相关端子板的外观,确认没有物理损伤或弯曲的引脚。将模块小心翼翼地插入到Trusted™ 系统机箱的指定槽位中,确保其完全就位并牢固锁紧。所有现场设备的接线,特别是电源线和信号线,都必须按照图纸精确连接,并且反复核对线序和极性,确保每一根线都接对、接牢固,接地系统也要符合安全规范。完成接线后,通电前务必进行所有必要的绝缘和连续性测试,确认无短路、开路等问题。

维护建议: 对ICS Triplex T8461 这样的安全系统核心模块,日常的维护和周期性检查是保障其持续高可靠运行的关键。要定期检查模块的LED指示灯,它们会实时告诉你模块的运行状态和是否存在诊断故障。一旦有任何异常指示,必须立即查阅系统诊断手册,并使用Trusted™ Engineering Workstation (TWE) 进行详细的故障诊断和事件序列 (SOE) 分析。确保控制柜内部清洁,没有灰尘堆积影响散热,并且检查所有风扇(如果有的话)是否正常工作,保证良好的通风环境。虽然T8461 具有高度的自诊断能力,但定期(例如,每年或每几年)进行系统的功能性测试和校准是必不可少的,这通常需要由经过培训的专业人员按照严格的规程进行。任何需要更换模块的操作,都应利用T8461 支持热插拔的特性(如果系统配置允许),在不影响生产的情况下进行,并且新更换的模块也必须进行必要的测试和验证。此外,定期备份系统的配置数据和程序,以及关注厂商发布的任何安全公告和固件更新,也是维护工作的重要组成部分。记住,T8461 的稳定运行,就是你工厂安全生产的基石,细致的维护能让这份安全保障更加持久可靠。
