ICS TRIPLEX T8451 TMR数字量输出模块 – 40通道工业“执行官”，精准无误！

描述

ICS TRIPLEX T8451：这块可信TMR数字量输出模块，是ICS Triplex安全系统的“执行官”，专为驱动现场24Vdc数字量设备而生。它拥有多达40个三重模件冗余 (TMR) 输出通道，具备全面的自动诊断和线路监测功能。输出电压：18-32 VDC，输出电流：2A/通道，SOE分辨率：1 ms。它通过TÜV认证，达到IEC 61508 SIL 3安全等级，确保安全指令的精准执行。找T8451？找我们，原厂现货，技术支持，你的工业安全，我们来守护！

T8451 产品概述

在ICS Triplex的Trusted™安全系统里，T8451这块数字量输出模块，就像是整个系统的“手和脚”。如果说处理器是“大脑”，负责决策，那T8451就是负责把这些决策，以最快、最可靠的方式，变成实际动作，去驱动现场的电磁阀、继电器、指示灯等执行机构。它的核心，依然是ICS Triplex引以为傲的三重模件冗余 (TMR) 架构。这意味着，这块板子上的每一个输出通道，都是三份硬件同时工作，并通过内部的2oo3投票机制，确保输出信号的正确性。哪怕其中一个输出电路出了故障，也不会影响到最终的控制结果，系统照样能稳稳当当地执行指令。

这块ICS TRIPLEX T8451模块在安全仪表系统（SIS）中扮演着至关重要的角色。它的任务可不仅仅是简单的“输出”，更重要的是，它必须在任何情况下都保证输出的可靠性。它的设计考虑到了各种潜在的故障，比如线路开路、短路，甚至是过流。它能自动检测这些异常，并进行保护，从而避免因为模块或现场设备故障而导致更大的安全事故。

总而言之，ICS TRIPLEX T8451就是为那些容不得半点差池的关键应用而生。它的价值，不仅在于它能控制多少个点，更在于它能以最高的安全等级，确保每一个点的控制指令都能被精准、可靠地执行。对于那些对控制的可靠性和安全性有极致要求的工业现场，这块T8451模块是当之无愧的“安全执行官”。

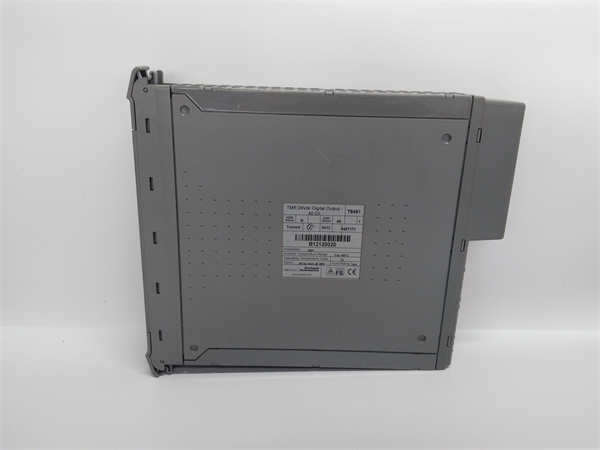

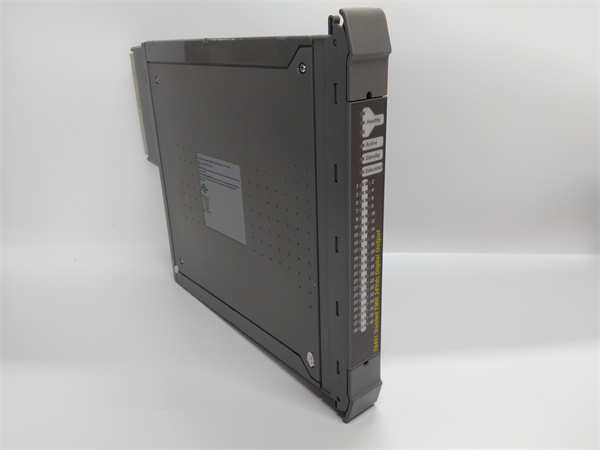

ICS TRIPLEX T8451

T8451 技术规格

主要特点和优势

咱们这块ICS TRIPLEX T8451数字量输出模块，最硬核的本事就是它的三重模件冗余 (TMR) 输出。每个输出通道都是由三路独立的电路驱动，通过内部的2oo3投票机制来决定最终的输出状态。这种硬件实现故障容错 (Hardware Implemented Fault Tolerant, HIFT) 架构，让它能够达到最高的安全完整性等级 (SIL 3)。这意味着，即使某个输出电路发生故障，比如“卡死”在某个状态，其他两个电路也能立即纠正，确保现场的执行器能正确响应，避免误动作。

其次，T8451的线路监测 (Line monitoring) 功能也是一绝。它不仅能控制输出，还能实时监测输出线路的状态。一旦线路出现开路、短路或负载异常，它都能立即发现并报告给系统。这就像给每一根连接现场设备的电缆都装了一个“保镖”，大大提高了系统的诊断能力，让故障无处遁形。而且，它还具备自动过流保护功能，无需外部熔丝，一旦发生过流，模块会自动切断输出，保护模块和现场设备，省去了维护人员更换熔丝的麻烦。

此外，这块T8451模块的响应速度也是快得惊人，输出导通/关断延迟仅为0.5毫秒，这对于紧急停车系统 (ESD) 和火气系统 (F&G) 这种需要毫秒级响应的应用来说，简直就是“救命稻草”。它还具备全面的自诊断功能，能定期进行自检，确保模块自身状态良好。所有这些特性，都让ICS TRIPLEX T8451成为保障工业现场安全和高可用性的关键执行单元。

The ICS TRIPLEX T8451 digital output module is a cornerstone of the Trusted safety system, defined by its unparalleled reliability and robust fault tolerance. Its core strength lies in its Triple Modular Redundant (TMR) architecture on a per-channel basis, which allows it to achieve the highest level of safety integrity (SIL 3) in compliance with IEC 61508. This design ensures that even if one of the three output circuits fails, the other two will maintain the correct output state, preventing spurious trips or a failure to trip. The module’s advanced diagnostics include user-configurable line monitoring, which can detect open-circuit and short-circuit faults in the field wiring, providing early warning of potential issues. This proactive fault detection significantly enhances system maintainability and reduces unscheduled downtime. The T8451 also features automatic electronic overcurrent protection on each channel, eliminating the need for external fuses and simplifying maintenance. With an incredibly fast output on/off delay of just 0.5 ms, it provides the rapid response required for critical safety applications. Its robust design includes 2500 V impulse withstand optical and galvanic isolation, making it highly resilient to electrical noise and transients common in harsh industrial environments. These features make the ICS TRIPLEX T8451 the ideal choice for safety-critical applications demanding dependable and precise control over field devices.

应用领域

这块ICS TRIPLEX T8451数字量输出模块，在那些对控制执行的可靠性要求极高的工业领域里，是绝对的主力军。

最典型的就是石油天然气和化工行业。在炼油厂、化工厂和海上钻井平台，T8451被广泛用于紧急停车系统 (ESD)、火气系统 (F&G) 和燃烧器管理系统 (BMS)。它负责驱动各种安全联锁阀门、警报器、泵和风机，一旦接收到安全指令，它能以最快的速度、最可靠的方式执行，将生产过程带入安全状态。

其次，在电力行业，尤其是在燃气轮机和蒸汽轮机的控制系统中，T8451用于驱动跳闸线圈、断路器等关键设备。它的TMR架构确保了在设备发生超速、过压等危险情况时，保护系统能够准确无误地执行保护动作，避免设备损坏和人员伤亡。

此外，在核电站、铁路交通信号系统、大型水处理厂等领域，凡是需要驱动关键执行机构，并且对控制的可靠性和安全性要求极高的地方，T8451都能凭借其TMR架构和强大的诊断功能，成为保障系统稳定运行的核心执行单元。

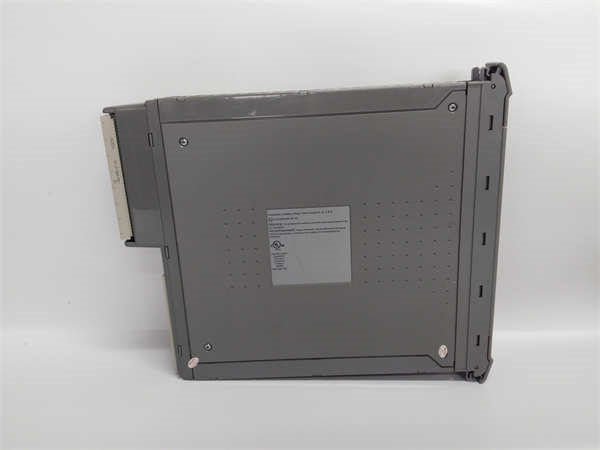

ICS TRIPLEX T8451

相关产品

T8451作为ICS Triplex Trusted系列的一员，它通常需要与其他模块配合使用才能组成一个完整的安全系统。以下是一些与它紧密相关的核心产品：

T8110B：这是ICS Triplex Trusted系统的核心TMR处理器，T8451接收它下发的控制指令。

T8300：这是T8451模块所在的I/O机箱，为它提供物理插槽和电源。

T8403：数字量输入模块，与T8451是“一对”的关系，负责采集现场信号，T8110B处理器根据T8403采集的数据来决定是否通过T8451进行输出。

T8461：同为数字量输出模块，但支持不同的电压等级和功能，可以作为T8451的同系列备选。

T8311：扩展接口模块，如果一个机箱的I/O点数不够，就需要用T8311来连接扩展机箱，其中就包含了T8451等I/O模块。

安装与维护

安装前准备: 安装ICS TRIPLEX T8451模块前，必须确保所在的机箱已断开所有电源，并佩戴防静电手套。在处理T8451模块时，要格外小心，避免物理损坏。将模块插入机箱插槽时，务必对准，平稳推入，直至其完全锁定。接线时，应使用厂商指定的接线端子和电缆，并确保接线正确、牢固，特别是线路监测功能相关的接线，要仔细核对。

维护建议: T8451的日常维护主要是通过其前面板的LED指示灯和系统诊断软件来监控。通过观察指示灯，可以快速判断模块的健康状态和每个输出通道的信号状态。如果出现故障指示，应利用ICS Triplex的诊断工具进行详细分析，确定故障原因。由于T8451支持热插拔，如果需要更换模块，可以在系统不停机的情况下进行，但必须使用同型号的原厂备件，并遵循官方的更换流程。正确的维护不仅能延长T8451的寿命，更能保障整个系统的安全。
