ICS TRIPLEX T8403 模拟量输入模块 – Trident TMR 安全系统核心 AI 卡，SIL 3 认证！

描述

ICS TRIPLEX T8403：这块Trident TMR 安全系统的 16 通道模拟量输入（AI）模块，是连接高危现场的关键 I/O 接口！它提供 16 路 4-20mA/1-5V 信号输入，支持单端或双端接线，并内置了强大的诊断功能，能精确检测断线、短路或模块故障。系统架构：TMR 兼容，安全等级：SIL 3 认证，通道数：16，信号类型：4-20mA / 1-5V。专治各种高精度、高可靠性过程模拟信号采集难题。

T8403 产品概述

兄弟，你问的这个 T8403 是 ICS Triplex Trident TMR 安全系统的模拟量输入（AI）模块。它是系统中负责采集和数字化连续变化过程变量（如压力、温度、液位等）的关键组件。

在 TMR（三重模块冗余）系统中，虽然处理器（如 T8110B）是三重冗余的，但 I/O 模块通常是单通道或双通道设计，通过其背板连接到 TMR 处理器。T8403 的关键在于其高诊断覆盖率和抗干扰能力。

T8403 模块的核心作用是：

高精度采集： 将现场的 4-20mA 信号精确转换为数字量，供 TMR 处理器进行运算和判断。

高级自诊断： 模块内置了强大的诊断逻辑，能实时检查自身硬件（如 A/D 转换器）和外部接线（如断线、短路），极大地提高了诊断覆盖率（Diagnostic Coverage），这是获得 SIL 3 认证的关键因素。

电气隔离： 提供通道间的电气隔离和滤波，确保在电磁干扰严重的环境中，采集到的信号依然稳定可靠。

正是因为 T8403 的高诊断率和低危险故障率，它才能作为 SIL 3 等级安全回路的组成部分，确保当过程变量超过安全限值时，TMR 处理器能基于准确的数据做出正确的安全停机（ESD）决策。

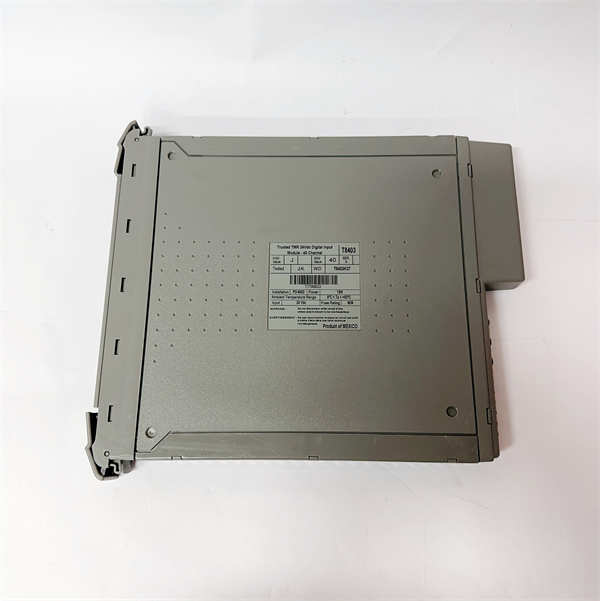

ICS TRIPLEX T8403

T8403 技术规格

主要特点和优势

兄弟，ICS TRIPLEX T8403 模块的价值，就在于它的 “安全精确度” 和 “诊断永不缺席”。

强大的板载诊断能力

在安全系统中，最怕的就是故障潜伏（Hidden Faults）。T8403 模块的最大优势在于其板载微处理器和诊断逻辑，它持续运行自检程序，监测每个通道的读数、电源、参考电压甚至 A/D 转换器的状态。它不仅能发现常见的断线（例如 4mA 信号跌至 0mA），还能检测出更隐蔽的通道漂移或量程错误。这种高诊断覆盖率（通常 $>99\%$），意味着它能极早发现问题，在危险发生前就报警，从而维持了整个 Trident 系统的 SIL 3 认证等级。

简化传感器冗余配置

虽然 T8403 是一个单模块，但它能完美支持现场的传感器冗余配置。例如，如果一个关键的压力点需要三块变送器来提供信号（2oo3 Voting in the field），这三个信号可以直接接入 T8403 的不同通道。TMR 处理器（T8110B）会读取这三个通道的数据，并在软件层面上执行表决逻辑，从而实现了从现场传感器到处理器，再到最终执行器的完整冗余回路。T8403 的高精度和稳定隔离，保证了冗余信号的质量和一致性。

在线维护和高可用性

如同 Trident 系统中的所有模块一样，T8403 支持在线热插拔（Hot Swappable）。如果你发现 T8403 的某个通道故障，你不需要停机，可以在系统运行中直接抽出模块进行更换。这极大地降低了平均修复时间（MTTR），并最大限度地减少了因 I/O 维护而导致的生产中断，完全符合关键过程的高可用性要求。

The ICS Triplex T8403 is a 16-channel Analog Input (AI) module designed for the Trident TMR (Triple Modular Redundancy) Safety Instrumented System (SIS). While the TMR architecture primarily resides in the processor, the T8403 is certified to be used in SIL 3 loops due to its extremely high diagnostic coverage and reliability.

The module’s core technical strength is its robust onboard self-diagnostics, which continuously monitor the integrity of the A/D converters, input circuitry, and field wiring (checking for opens or shorts). This high fault detection rate is essential for maintaining the stringent safety standards required by IEC 61508/61511. The T8403 accurately digitizes 4-20mA or 1-5V signals and ensures excellent electrical isolation between channels and the backplane, minimizing susceptibility to noise and common mode failures. Furthermore, the module supports hot-swappability, meaning a faulty T8403 can be replaced online without shutting down the safety process, thereby ensuring maximum system availability and reducing MTTR.

应用领域

T8403 模块是所有需要精确、可靠地监测关键过程变量的高危工业环境的标准配置。

石油天然气工业： 用于采集反应堆压力、关键温度、压缩机振动等模拟信号，作为 ESD（紧急停机）和 F&G（火气监测）系统安全逻辑的输入数据。

电力和核工业： 在锅炉汽包水位、蒸汽压力和冷却水温度等关键过程变量的监测中，T8403 的高可靠性是防止设备损坏和运行事故的基础。

化工和精细化工： 用于监测反应过程中的催化剂温度、进料流量、反应釜液位，确保化学反应在安全参数范围内进行，防止失控。

制药和生物科技： 在对环境和过程控制要求极高的生产环节中，T8403 负责采集关键的 pH 值、温度等模拟量，确保生产符合 GxP 规范。

相关产品

要配置或替换 T8403，你需要了解它的“亲属”和“搭档”：

T8110B: Trident TMR 系统的主处理器模块，它负责接收和表决 T8403 采集的数据。

T8420: Trident TMR 系统的模拟量输出（AO）模块，用于控制现场的电动调节阀等设备。

T8311 / T8305: Trident TMR 系统的数字量输入/输出（DI/DO）模块，与 T8403 共同构成完整的 I/O 采集体系。

T8191 / T8193: T8403 模块配套使用的终端单元（Terminal Unit），用于方便地连接现场的 4-20mA 信号线。

T8403A: T8403 的升级或修订版本，在购买时需要核对兼容性和性能参数。

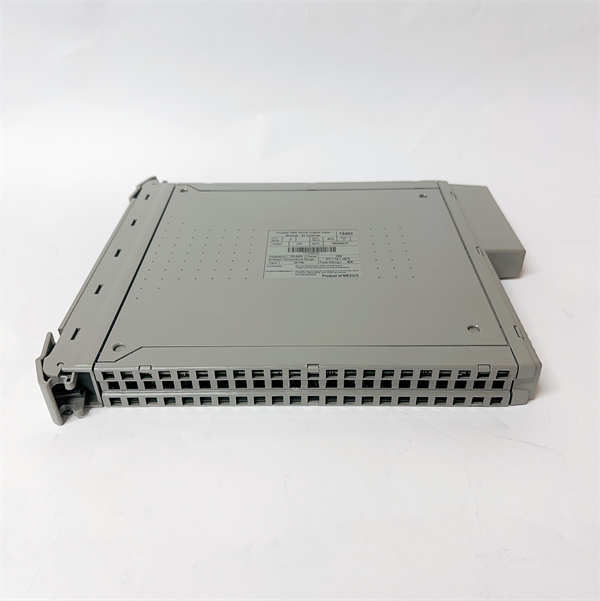

ICS TRIPLEX T8403

安装与维护

安装前准备:在安装或更换 T8403 模块时，必须确保Trident 框架的电源已断开（除非是在线热插拔），并严格遵守静电防护（ESD）措施。T8403 模块需要插接到机架上，并连接到配套的终端单元（TU），确保插接到位。在 TU 上接线时，必须严格遵循接线图，特别是信号的正负极性和回路供电方式（有源或无源），错误接线可能导致信号采集失败或模块损坏。由于 T8403 具备自诊断功能，新模块安装后，必须通过 TriStation 软件确认所有通道状态和诊断功能均正常。

维护建议: T8403 模块的维护核心在于诊断状态和信号回路。

诊断监控： 每天检查 T8403 模块的状态指示灯和 TriStation 软件中的诊断报告。任何**诊断故障（Diagnostic Fault）或信号超出范围（Out-of-Range）**的警告，都必须立即调查。

信号回路检查： 定期检查 4-20mA 信号回路的完整性，包括传感器、变送器、线缆和 T8403 终端单元的接线紧固度。这是确保 T8403 采集数据准确性的物理基础。

在线热插拔： 利用其热插拔特性，可以在不影响生产的情况下对故障的 T8403 进行更换，大大提高了维护效率。但在更换后，必须等待系统完成新模块的自检和同步。
