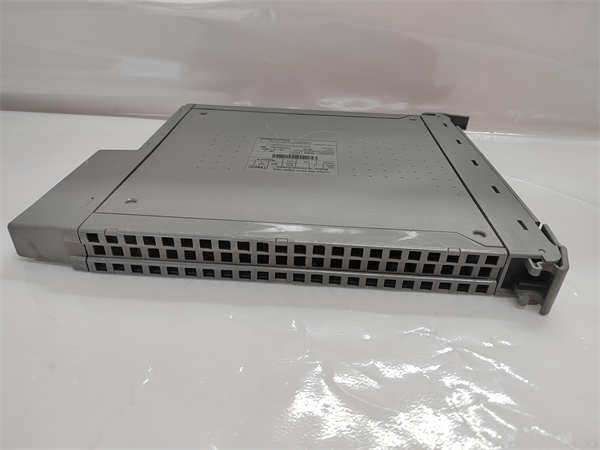

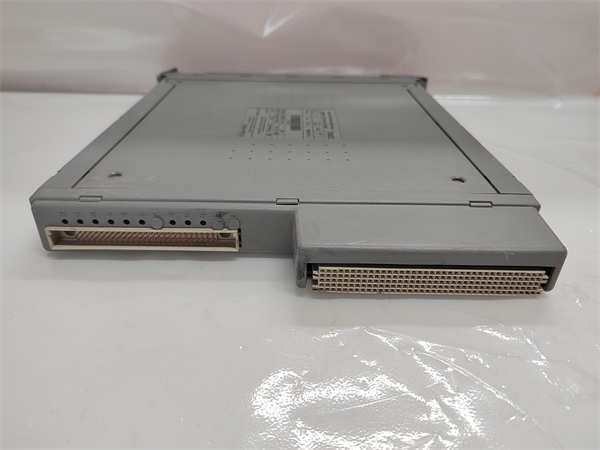

ICS TRIPLEX T8311 Trusted TMR扩展接口模块 – 多机箱通信核心，安全系统无缝扩展！

描述

ICS TRIPLEX T8311：这块Trusted TMR扩展接口模块，那是高危工业领域里实现多机箱分布式安全控制的“桥梁”！它作为主控制机箱与扩展机箱之间高速扩展总线的物理连接器，确保了在远距离和高噪声环境下，安全数据传输的完整性和可靠性，具备SIL3级别的极高可靠性，支持冗余配置，保证了系统无缝扩展和故障快速响应……专治各种大系统、高风险场景下的“跨机箱通信”难题。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

T8311 产品概述

ICS TRIPLEX T8311，这可是Rockwell Automation旗下ICS Triplex Trusted®系列安全仪表系统 (SIS) 中一个非常关键的模块——Trusted TMR扩展接口模块。说白了，它就是当你需要将Trusted安全I/O扩展到多个机箱，甚至这些机箱之间有一定距离时，连接主控制机箱和扩展机箱之间“神经通路”的“信使”和“守门员”。它通过专用的扩展总线 (Expander Bus) 实现主处理器与扩展机箱内I/O模块之间的高速、高可靠通信。没有T8311，你的Trusted系统就无法实现真正的分布式安全控制，I/O扩展能力也就被大大限制了。

这块ICS TRIPLEX T8311 模块的设计，完美继承了Trusted系统引以为傲的三重冗余 (Triple Modular Redundant, TMR) 架构理念。它内部也采用了冗余通道，确保扩展总线通信的极致可靠性。无论是在复杂的石油化工、核电还是其他高风险工业现场，T8311 都扮演着至关重要的角色，它保障了控制数据、诊断信息和报警事件在不同机箱间的高速、实时和无误传输，是Trusted系统能够灵活扩展、保持IEC 61508 SIL 3（安全完整性等级3）认证的关键支撑。可以说，T8311 就是你实现大型、分布式安全控制系统架构，确保系统可用性和安全功能的“隐形功臣”！

T8311 技术规格

参数名称	参数值
产品型号	T8311
制造商	ICS TRIPLEX (现属Rockwell Automation)
产品类型	Trusted TMR扩展接口模块 (Expander Interface Module)
安全等级认证	配合Trusted系统通常达到IEC 61508 SIL 3
架构	三重冗余 (TMR)
通信方式	通过专用扩展总线 (Expander Bus)
通信接口	专有光纤或电缆接口 (取决于具体版本和距离)
通信速率	高速 (具体速率取决于电缆或光纤介质)
冗余支持	支持冗余扩展接口，提高系统可用性
供电电压	20 VDC 至 32 VDC (由机箱背板供电)
最大功耗	典型值 10 W
工作温度	0°C 至 +60°C
存储温度	-25°C 至 +70°C
相对湿度	10% – 95% (非冷凝)
安装方式	Trusted主控制机箱或扩展机箱的专用接口插槽



主要特点和优势

咱们这块ICS TRIPLEX T8311 扩展接口模块，那可是确保Trusted系统“兵马未动粮草先行”的关键枢纽！首先，它最大的杀手锏就是极致的通信可靠性和安全完整性 (Ultimate Communication Reliability and Safety Integrity)。作为TMR架构的一部分，T8311 在内部也实现了冗余，确保主控制机箱和扩展机箱之间的扩展总线通信是高度可靠的，即使出现单点故障，也能无缝切换，数据传输不会中断，这对于需要达到IEC 61508 SIL 3安全等级的应用来说，简直就是“生命线”。

其次，T8311 实现了真正的分布式安全I/O扩展 (True Distributed Safety I/O Expansion)。你想啊，很多大型工厂，I/O点位多，分布广，如果所有I/O都集中在一个机箱，那布线得有多复杂？有了T8311，你就可以把I/O模块分散到各个区域的扩展机箱里，通过它和主处理器建立高速、安全的通信链路。这不仅大大简化了现场布线，降低了安装成本，更重要的是，它提高了整个安全系统的灵活性和响应速度，使得大系统管理起来更加轻松。再者，ICS TRIPLEX T8311 在设计上考虑了高抗干扰能力 (High Noise Immunity)，确保在恶劣的工业电磁环境下，通信信号依然能够保持清晰和完整。这对于长距离的扩展总线通信尤其重要。它的热插拔 (Hot Swappable) 能力也意味着在系统运行中，即使T8311 需要更换，也不会导致系统停机，最大限度地保障了生产的连续性 (Production Continuity)。总之，T8311 就是你构建大规模、高可靠、分布式安全系统的不二之选，它让你的安全系统真正做到“无死角”覆盖！

The ICS TRIPLEX T8311 Expander Interface Module is a pivotal component for ensuring the seamless and reliable expansion of Trusted safety systems. Its primary strength lies in its ultimate communication reliability and safety integrity (Ultimate Communication Reliability and Safety Integrity). As an integral part of the TMR architecture, the T8311 implements internal redundancy to guarantee highly dependable communication over the expander bus between the main control chassis and expansion chassis. This ensures uninterrupted data flow even in the event of a single point of failure, a critical feature for applications requiring IEC 61508 SIL 3 safety compliance.

Furthermore, the T8311 facilitates true distributed safety I/O expansion (True Distributed Safety I/O Expansion). In large-scale industrial plants with numerous and geographically dispersed I/O points, this module allows I/O modules to be distributed across various remote chassis, establishing high-speed, secure communication links back to the main processor. This approach significantly simplifies field wiring, reduces installation costs, and, crucially, enhances the overall flexibility and responsiveness of the safety system, making large-scale system management more efficient. Moreover, the ICS TRIPLEX T8311 is designed with high noise immunity (High Noise Immunity), ensuring that communication signals remain clear and intact even in harsh industrial electromagnetic environments, which is particularly vital for long-distance expander bus communications. Its hot-swappable capability also means that if a T8311 needs replacement, it can be done without system shutdown, maximizing production continuity. In essence, the T8311 is the ideal choice for building large-scale, highly reliable, distributed safety systems, ensuring comprehensive safety coverage.

应用领域

ICS TRIPLEX T8311 扩展接口模块，它的应用领域那是相当明确，主要就是为那些需要大规模、分布式部署安全I/O的工业现场提供关键的通信保障。它主要服务于对生命安全、环境保护和资产保护有最高要求的关键工业流程。

它最常见的应用场景包括：



大型石油化工综合体：在炼油厂、化工厂等广阔区域内，需要将紧急停车系统 (ESD) 和火灾气体监测系统 (F&G) 的I/O分散到不同装置区，T8311 确保了这些分散I/O与中央安全处理器之间的高速、冗余通信。



核电站与大型发电厂：在复杂的厂区结构中，对核反应堆安全保护系统、汽轮机保护、锅炉安全联锁等有极高的安全和可用性要求。T8311 允许将I/O模块布置在靠近现场设备的位置，同时通过安全通信链路连接到主控制系统。



长输管线和油气集输站：在这些地理范围广阔的设施中，需要远程监控和控制分散的阀门、泵站、压力传感器等，T8311 提供了可靠的远程I/O扩展方案。



高风险的机械设备安全控制：如大型压缩机、燃气轮机、工业炉窑等，当其安全I/O需要远程部署或I/O点位超出单个机箱容量时，T8311 便能发挥作用。



其他对安全等级有严格要求的自动化项目：凡是需要达到IEC 61508 SIL 3或更高安全等级，且需要跨机箱、长距离I/O扩展的场合，T8311 都是不可或缺的通信核心。

相关产品

ICS TRIPLEX T8311 扩展接口模块是ICS Triplex Trusted®安全仪表系统中的“连接器”，它总是与以下核心产品“协同作战”，共同构建分布式安全系统：



T8110B Trusted TMR处理器模块：这是整个Trusted系统的“大脑”，T8311 就是连接这个“大脑”与“外部神经”的接口。



T8310 Trusted TMR扩展处理器模块：通常，T8311 会与T8310 扩展处理器模块一起使用。T8311 安装在主控制机箱中，负责连接扩展总线，而T8310 则安装在远程的扩展机箱中，作为那边的处理器。



Trusted扩展机箱：例如T8300 系列机箱，T8311 和T8310 都会安装在相应的机箱中。



各种Trusted I/O模块：如T8403C (数字量输入)、T8431 (模拟量输入) 等，这些I/O模块会安装在扩展机箱中，通过T8310 和T8311 实现与主处理器的通信。



扩展总线电缆或光纤：用于连接T8311 所在的机箱和T8310 所在的扩展机箱，通常会有不同长度和介质的选择（如铜缆或光纤）。



Trusted System Workbench软件：用于对T8311 及整个Trusted系统进行组态、编程、诊断和维护。



安装与维护

安装前准备 🛠️

在安装ICS TRIPLEX T8311 扩展接口模块之前，兄弟们，请务必遵守以下安全准则：



断电是第一要务！ 🚨 确保你正在操作的主控制机箱及所有相关设备的电源已完全断开，并采取锁定/挂牌 (Lockout/Tagout) 措施，防止意外通电。同样，远端扩展机箱也要确保断电。



防静电措施！ ⚡ 像T8311 这样的精密电子模块对静电非常敏感。请务必佩戴防静电手环，并站在防静电垫上，操作时避免直接触摸模块的电子元件或连接器引脚。



检查模块！ 🔍 仔细检查T8311 模块本身，确认其没有物理损伤，包装完好。



确认插槽！ 💡 在Trusted主控制机箱中找到专用的扩展接口插槽，确保其干净、无异物。



准备扩展总线！ 🔌 根据系统设计和距离，准备好相应的扩展总线电缆或光纤，并确保其完整无损。



阅读手册！ 📖 严格遵循Rockwell Automation（ICS Triplex）提供的最新版安装手册，其中包含详细的图示和步骤，确保正确安装。



将T8311 模块小心、平稳地插入机箱的指定槽位，直到其完全就位并锁定。确保模块与机箱背板上的连接器完全吻合。然后，连接扩展总线电缆或光纤，并确保连接牢固。

维护建议 🔧

对于ICS TRIPLEX T8311 这种在关键安全系统中扮演通信桥梁角色的模块，日常维护的重点在于保持环境稳定和确保通信链路的完整性：



保持环境清洁与稳定！ 🌬️ 定期清洁Trusted机箱内部及模块表面的灰尘，确保通风散热良好。控制室或机柜的温度和湿度应始终保持在产品技术规格范围内，避免极端环境对模块性能和寿命的影响。



检查通信链路！ 🔌 这是T8311 维护的重中之重。定期检查连接T8311 的扩展总线电缆或光纤，确保其没有物理损伤（如压扁、弯折、磨损）、连接器没有松动或腐蚀。对于光纤连接，应定期清洁光纤接口。



关注LED指示灯！ 🚦 T8311 前面板上的LED指示灯是判断模块工作状态、电源状态和通信链路状态的重要窗口。熟悉这些指示灯的含义，一旦发现任何异常状态，应立即查阅手册进行故障诊断。



定期诊断与测试！ 📊 严格遵循ICS Triplex官方推荐的诊断测试程序和维护计划。Trusted系统通常会提供强大的诊断工具，利用这些工具定期对扩展总线通信进行全面健康检查，及时发现潜在问题。



专业人员操作！ 👨‍🔧 任何涉及到T8311 模块的更换、配置更改或故障维修，都必须由经过ICS Triplex（或Rockwell Automation）专业培训和认证的工程师进行，以确保操作的正确性和系统的安全完整性。
