ICS TRIPLEX T8310 Trusted TMR扩展处理器模块 – 安全系统核心，多机箱协同利器！

描述

ICS TRIPLEX T8310：这块Trusted TMR扩展处理器模块，那是高危工业领域里实现分布式安全控制的“关键大脑”！它作为Trusted扩展机箱的核心处理器，提供了主处理器之外的额外处理能力和I/O扩展，采用三重冗余 (TMR) 架构，支持热插拔，确保SIL3级别的极致可靠性和快速故障响应，处理复杂控制算法和逻辑运算……专治各种大系统、高风险场景下的“扩展和安全”难题。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全的靠山，没毛病！

产品详细说明

T8310 产品概述

ICS TRIPLEX T8310，这可是在工业安全仪表系统 (SIS) 领域赫赫有名的Trusted TMR扩展处理器模块。它属于Rockwell Automation旗下ICS Triplex Trusted®系列，是专门为需要将安全I/O扩展到多个机箱的复杂、大规模安全应用而设计的。简单来说，当你的安全系统规模庞大，一个主控制机箱的I/O插槽不够用时，或者需要将I/O分散到不同地理位置时，T8310 就闪亮登场了！它作为Trusted扩展机箱中的“从”处理器，通过扩展总线 (Expander Bus) 与主控制机箱中的TMR处理器进行高速、高可靠的通信，从而实现了I/O的远程和大规模扩展。

这块ICS TRIPLEX T8310 继承了Trusted系列引以为傲的三重冗余 (Triple Modular Redundant, TMR) 架构，这意味着模块内部有三个独立的通道同时并行处理，并通过硬件实现容错 (Hardware Implemented Fault Tolerant, HIFT) 技术进行一致性投票。这种设计确保了即便其中一个通道发生故障，系统也能无扰动地继续安全运行，提供极致的可靠性和可用性。T8310 具备强大的处理能力，能够处理复杂的控制算法和逻辑运算，并且提供全面的诊断、监控和测试功能，能快速识别并处理内部故障，确保安全功能的完整性。它是实现分布式SIS系统架构、提升系统处理能力和I/O容量的关键组件，广泛应用于对生命财产安全有最高要求的工业现场。

T8310 技术规格

参数名称	参数值
产品型号	T8310
制造商	ICS TRIPLEX (现属Rockwell Automation)
产品类型	Trusted TMR扩展处理器模块 (Expander Processor)
安全等级认证	配合Trusted系统通常达到IEC 61508 SIL 3
架构	三重冗余 (TMR)，硬件实现容错 (HIFT)
通信方式	通过扩展总线 (Expander Bus) 与主处理器通信
处理能力	高处理能力，可处理复杂控制算法和逻辑运算
诊断功能	综合诊断、监控和测试功能，快速故障识别
容错能力	具备3-2-0容错操作，自动故障处理，无误报警
热插拔支持	支持热插拔 (Hot Replacement)
供电电压	20 VDC 至 32 VDC (由扩展机箱背板供电)
最大功耗	40 W
散热量	40 W
扩展总线数据速率	250 Mbps
工作温度	0°C 至 +60°C
存储温度	-25°C 至 +70°C
相对湿度	10% – 95% (非冷凝)
安装方式	Trusted扩展机箱处理器插槽



主要特点和优势

咱们这块ICS TRIPLEX T8310 扩展处理器模块，那可真是安全系统里的“硬核担当”！首先，它最大的亮点就是三重冗余 (TMR) 架构和硬件实现容错 (HIFT)。你想啊，安全系统最怕的就是单点故障，而T8310 内部有三套完全独立的处理单元同时工作，通过高速投票机制实时比对结果。一旦其中一个单元出问题，其他两个单元依然能正常运行，并且系统能自动隔离故障单元，实现无扰动切换，确保安全功能不受影响。这种设计，让你的系统可靠性直接拉满，达到IEC 61508 SIL 3的最高安全等级，绝对是安全生产的“定海神针”！

其次，T8310 具备强大的扩展能力和分布式控制。当你的工厂规模越来越大，或者设备分布越来越广时，你不需要为每个区域都单独部署一套完整的安全系统。通过T8310 和扩展机箱，你可以将安全I/O分散到各个区域，而所有的I/O数据和控制逻辑依然由主处理器统一管理。这种分布式架构，不仅简化了布线，节省了成本，更重要的是，它能在保持集中控制的同时，提高整个系统的灵活性和响应速度。再者，ICS TRIPLEX T8310 支持热插拔 (Hot Replacement) 功能，这意味着在系统运行中，即使模块发生故障，你也可以直接拔下更换，而不需要停机，极大提高了系统的可用性 (System Availability)，减少了非计划停机时间 (Unplanned Downtime)。它还提供全面的自诊断和故障隔离功能，能够快速准确地识别内部故障，并将其影响限制在最小范围，确保系统能够持续稳定地运行。

The ICS TRIPLEX T8310 expander processor module is a cornerstone in safety systems, primarily distinguished by its Triple Modular Redundant (TMR) architecture and Hardware Implemented Fault Tolerant (HIFT) design. In safety-critical applications, single points of failure are unacceptable. The T8310 addresses this by employing three independent processing channels that execute simultaneously, with a high-speed voting mechanism that constantly compares results. Should one channel fail, the other two continue normal operation, and the system automatically isolates the faulty unit, ensuring bumpless transfer and uninterrupted safety functions. This design elevates system reliability to the highest standards, typically achieving IEC 61508 SIL 3, making it an indispensable component for ensuring production safety.

Furthermore, the T8310 offers robust expansion capabilities and distributed control (Powerful Expansion and Distributed Control). For large-scale or geographically dispersed facilities, it eliminates the need for separate safety systems in each area. By utilizing the T8310 with expander chassis, safety I/O can be distributed across various zones while maintaining centralized management of all I/O data and control logic by the main processor. This distributed architecture not only simplifies wiring and reduces costs but, more critically, enhances the system’s flexibility and responsiveness while preserving centralized control. Another significant advantage of the ICS TRIPLEX T8310 is its hot-swappable capability. This means a faulty module can be replaced without shutting down the entire system, significantly improving system availability and minimizing unplanned downtime. Additionally, it provides comprehensive self-diagnostics and fault containment features, enabling rapid and accurate identification of internal faults and localizing their impact to ensure continuous and stable system operation.

应用领域

ICS TRIPLEX T8310 扩展处理器模块，它的应用领域那可是“重中之重”，主要集中在那些对生命安全、环境保护和资产保护有最高要求的关键工业流程中。

它最常见的应用场景包括：



石油天然气行业：用于紧急停车系统 (ESD)、火灾和气体监测系统 (F&G)、燃烧器管理系统 (BMS) 等，在钻井平台、炼油厂、化工厂和管道运输中，确保在极端工况下快速响应，防止泄漏、爆炸等重大事故。



电力行业：在核电站、大型火力发电厂、高压变电站等，用于汽轮机超速保护、锅炉安全联锁、发电机组保护和高压开关控制等，保障电网稳定运行和人员设备安全。



化工行业：在各种高压、高温、有毒、易燃易爆的化工生产过程中，用于过程安全联锁、反应釜温度压力控制、物料处理和存储等，确保生产过程的安全性和稳定性。



其他高风险行业：包括冶金、采矿、轨道交通（如信号系统和列车控制）、以及一些特殊的高风险制造过程，凡是需要达到IEC 61508 SIL 3或更高安全等级的分布式控制系统，T8310 都是不可或缺的核心组件。

相关产品

ICS TRIPLEX T8310 扩展处理器模块是ICS Triplex Trusted®安全仪表系统的重要组成部分，它总是与一系列其他模块协同工作：



T8110B Trusted TMR处理器模块：这是整个Trusted系统的“主脑”，T8310 通过扩展总线与它进行通信，实现I/O的扩展。



Trusted扩展机箱：例如T8300 系列机箱，T8310 模块必须安装在这些专用机箱的处理器插槽中。



T8311 Trusted扩展接口模块：这是连接主控制机箱和扩展机箱之间扩展总线的接口模块。



各种Trusted I/O模块：如T8403C (数字量输入)、T8431 (模拟量输入)、T8451 (数字量输出)、T8480 (模拟量输出) 等，这些I/O模块安装在T8310 所在的扩展机箱中，由T8310 进行管理。



Trusted System Workbench软件：用于对T8310 及整个Trusted系统进行组态、编程、诊断和维护。



T8151B Trusted通信接口模块：虽然不是直接相关的，但如果扩展的I/O需要通过以太网或串口与外部DCS/SCADA系统通信，则可能也需要这些通信模块。



安装与维护

安装前准备 🛠️

在安装ICS TRIPLEX T8310 扩展处理器模块之前，兄弟们，请务必遵守以下安全准则：



断电是第一要务！ 🚨 确保你正在操作的Trusted机箱及其所有相关设备的电源已完全断开，并采取锁定/挂牌 (Lockout/Tagout) 措施，防止意外通电。



防静电措施！ ⚡ 像T8310 这样的精密电子模块对静电非常敏感。请务必佩戴防静电手环，并站在防静电垫上，操作时避免直接触摸模块的电子元件或连接器引脚。



检查模块！ 🔍 仔细检查T8310 模块本身，确认其没有物理损伤，包装完好。



确认插槽！ 💡 在Trusted扩展机箱中找到专用的处理器插槽，确保其干净、无异物。



阅读手册！ 📖 严格遵循Rockwell Automation（ICS Triplex）提供的最新版安装手册，其中包含详细的图示和步骤，确保正确安装。



将T8310 模块小心、平稳地插入机箱的指定槽位，直到其完全就位并锁定。确保模块与机箱背板上的连接器完全吻合。安装完成后，再次检查所有连接是否牢固。

维护建议 🔧

对于ICS TRIPLEX T8310 这种在关键安全系统中扮演核心角色的模块，日常维护虽然不频繁，但至关重要：



保持环境清洁与稳定！ 🌬️ 定期清洁Trusted机箱内部及模块表面的灰尘，确保通风散热良好。控制室或机柜的温度和湿度应始终保持在产品技术规格范围内，避免极端环境对模块性能和寿命的影响。



检查连接！ 🔌 虽然T8310 是插槽式安装，但仍需定期检查机箱内部的连接是否松动，尤其是扩展总线连接线缆（如果使用）。

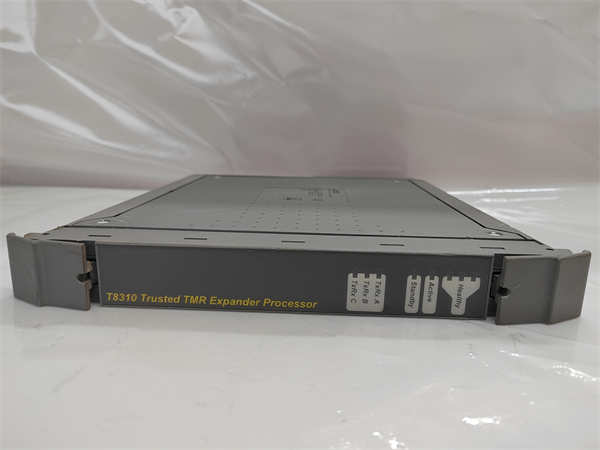

关注LED指示灯！ 🚦 T8310 前面板上的LED指示灯是判断模块工作状态、电源状态和故障信息的重要窗口。熟悉这些指示灯的含义，一旦发现异常状态，应立即查阅手册进行故障诊断。



定期诊断与测试！ 📊 严格遵循ICS Triplex官方推荐的诊断测试程序和维护计划。Trusted系统通常会提供强大的诊断工具，利用这些工具定期对系统进行全面健康检查，及时发现潜在问题。



专业人员操作！ 👨‍🔧 任何涉及到T8310 模块的更换、配置更改或故障维修，都必须由经过ICS Triplex（或Rockwell Automation）专业培训和认证的工程师进行，以确保操作的正确性和系统的安全完整性。
