ICS TRIPLEX T8110C：Trusted T8000系列升级版，40通道TMR数字输入模块。

描述

ICS TRIPLEX T8110C：这是洛克威尔ICS Triplex Trusted T8000系列的40通道、24 VDC隔离数字输入模块的最新版本。它沿袭了三模冗余（TMR）架构的全部优点，并通常在诊断能力、电磁兼容性（EMC）上有所优化。它负责高密度、高可靠地采集现场开关量信号，是ESD/F&G等SIL3安全系统不可或缺的基石。隔离电压：2500 VDC，通道密度：40点，安全等级：SIL3。

T8110C 产品概述

兄弟，你这次指定的ICS TRIPLEX T8110C，是高安全等级控制领域的一款**“重量级选手”。与它的前代T8110B一样，它也是洛克威尔（Rockwell Automation）旗下Trusted T8000系列安全控制系统中的核心数字输入模块**。但在命名上带上“C”，往往意味着它是在技术和设计上经过优化和升级的版本，可能在内部电路板布局、器件选型、或与特定背板（Backplane）和终端组件的兼容性上有所提升，以适应更现代或更严苛的工业应用环境。

T8110C 的核心依然是三模冗余（TMR）的设计理念。它不是一个普通的DI卡，而是包含了三套独立、隔离的输入电路，每一路都独立采集现场的24 VDC开关量信号。这些信号被送入Trusted主处理器进行多数表决（Voting），确保即便是其中一个通道的传感器或线路发生故障，系统的最终判断依然是正确的。这种设计彻底消除了单点故障（Single Point of Failure）导致系统误动的风险。

作为一个40通道的高密度模块，ICS TRIPLEX T8110C 能够高效地处理大量的现场安全联锁信号，从紧急停车按钮、限位开关到各种压力/温度开关，它都能稳定、精确地获取状态信息。模块具备强大的光电隔离（Optical Isolation）能力，隔离电压高达2500 VDC，能够有效抵抗工业现场常见的强电磁干扰和地电位差异（Ground Potential Difference），保障了整个安全系统（SIS）的输入信号纯净性和功能安全（Functional Safety），是最高安全完整性等级SIL3认证系统构建的坚实基础。

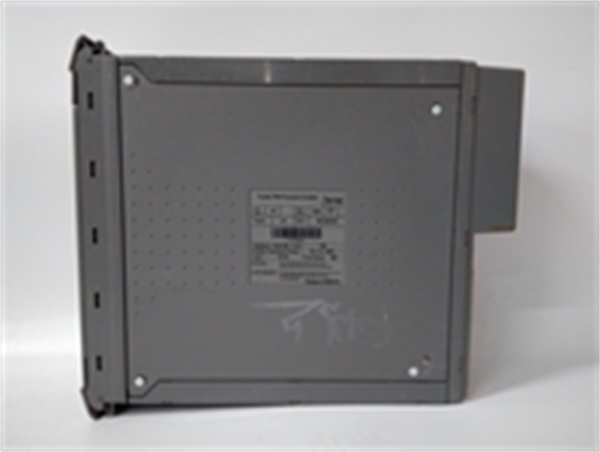

ICS TRIPLEX T8110C

T8110C 技术规格

主要特点和优势

T8110C 集合了TMR技术的所有精华，并在细节上更胜一筹。

极致的故障容忍与自诊断： ICS TRIPLEX T8110C 的TMR架构赋予了它**“天生”的故障容忍能力，它可以容忍一个通道故障而不影响系统的控制功能（Control Function）或安全功能（Safety Function）。更关键的是，它内置了高度覆盖的诊断程序（High Diagnostic Coverage），能够实时、在线地检测模块内部的细微变化**，如元器件漂移、电压异常，以及现场接线故障（Field Wiring Faults）。一旦发现故障，它能立即通过主处理器报告，并允许工程师在流程不停机的情况下进行预防性维护（Preventive Maintenance）。

增强的电磁兼容性（EMC）： 作为T8110系列的“C”版本，它通常意味着在EMC设计上进行了优化。在电气噪声极高的发电厂、开关站或电解车间，T8110C 能够比标准版本更好地抵抗射频干扰（RFI）和电磁脉冲（EMP），确保采集信号的稳定性和可靠性，有效防止因外部干扰导致的虚假停车（Nuisance Trip）。

高密度与灵活的维护： 40通道的高密度设计，减少了I/O机柜的占地空间，这对大型项目来说是实实在在的成本节约。而且，ICS TRIPLEX T8110C 支持在线热插拔（Online Hot Swap），工程师只需要几分钟就能完成故障模块的更换，而无需执行任何复杂的停机或程序下载操作，大大提升了系统的平均无故障时间（MTBF）和可维护性（Maintainability）。新模块插入后，TMR控制器会自动进行程序和状态同步。

更优化的背板兼容性： “C”版本通常与新一代的背板和终端基座（如T8151C）配合使用，可能在连接可靠性、高速数据传输速率等方面有所提升，确保 ICS TRIPLEX T8110C 在更现代化的Trusted系统中的稳定性和扩展性（Scalability）。

The ICS TRIPLEX T8110C represents the pinnacle of digital input reliability within the Trusted platform. Its TMR core is inherently designed for fault survivability, allowing for continuous operation even after multiple component failures across the three isolated channels. The module’s 40 high-density inputs are individually protected by 2500 VDC optical isolation, which acts as a powerful barrier against electrical noise and ground loop currents (Ground Loop Currents), ensuring the highest fidelity of field signals. The T8110C is distinguished by its enhanced Diagnostic Coverage, exceeding previous iterations, which translates to a minimized Probability of Dangerous Failure (PFD) and guaranteed compliance with SIL3 standards.

The module’s design is optimized for ease of maintenance. Its online hot-swap capability enables replacement of a failed unit without interrupting the safety logic execution (Safety Logic Execution), a paramount feature for continuous processes (Continuous Processes). Furthermore, the module often features improved Electromagnetic Compatibility (EMC), a crucial advantage in harsh industrial settings where the presence of variable frequency drives (Variable Frequency Drives, VFD) and other noise sources is common. This resilience ensures that the module reliably reports the true state of field devices (Field Devices) to the Trusted controller, thereby eliminating costly and dangerous false trips (False Trips) and maximizing the overall Process Uptime.

应用领域

T8110C 这种SIL3级的TMR数字输入模块，是以下高风险、高价值工业场景的“标配”。

核电站和常规能源发电： 在核设施的反应堆保护系统（Reactor Protection Systems）和常规电厂的燃烧管理系统（Burner Management Systems, BMS）中，ICS TRIPLEX T8110C 用于接收所有炉膛火焰状态、紧急跳闸指令、以及关键联锁信号。它的零误报特性对于避免锅炉爆炸和保证核反应堆安全至关重要。

石油和天然气生产与运输： 从海上采油平台到陆地油气管道泵站，T8110C 是紧急停车系统（ESD）和高完整性压力保护系统（HIPPS）的关键I/O。它连接各种高压开关、火灾探测器、手动报警按钮，负责在极端情况下迅速、可靠地执行安全隔离或停机操作。它的高隔离度对在恶劣环境下运行的远程终端单元（RTU）也有极大的保护作用。

化工和石化精炼厂： 在涉及到危险化学品和高风险工艺（如裂解、聚合）的工厂中，ICS TRIPLEX T8110C 用于关键的安全联锁和过程保护。它确保了诸如紧急冷却泵的启动、有毒气体隔离阀的关闭等关键安全动作，能够基于最准确的现场数字输入信号被触发。

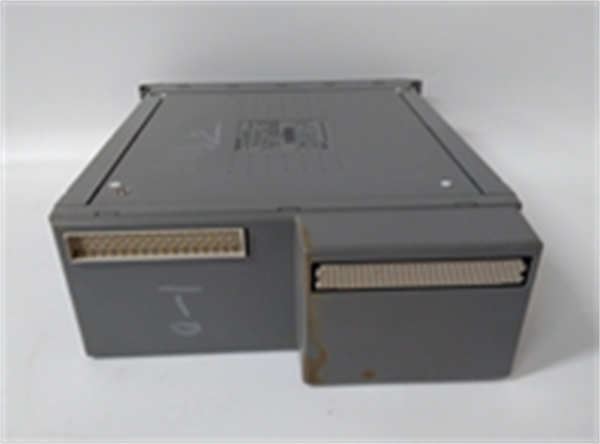

ICS TRIPLEX T8110C

相关产品

T8110C 是Trusted T8000系统中的I/O一员，需要与Trusted的主控、电源等模块配套才能工作。

T8431/T8480： Trusted系统的主处理器模块（MPM）。这是执行TMR逻辑和表决的核心，与 T8110C 模块所在的I/O机架通过背板通信。

T8151C： 专用于 T8110C 模块的新一代终端基座（Terminal Base）。它提供了现场接线的端子，并确保了与模块的电气和机械连接的可靠性。

T8311/T8310： Trusted平台的电源模块（PSU）。为 T8110C 及其所在的I/O机箱提供冗余的24VDC或120VAC电源输入。

T8451C： Trusted的数字输出（DO）模块。与 T8110C 相对，负责执行控制动作，驱动阀门或断路器。

T8130B/T8130C： Trusted的模拟输入（AI）模块。用于采集连续变化的信号（如4-20mA），与 T8110C 共同提供完整的安全监控。

T8461/T8470： Trusted系统的通信接口模块，用于 Trusted TMR 控制器与外部网络（如Modbus TCP/IP）的连接。

安装与维护

安装前准备: 安装 ICS TRIPLEX T8110C 前，必须确认I/O机箱的终端基座（T8151C）已经按照规范安装到位，并确保系统接地良好，这是保证模块抗干扰性能的前提。由于 T8110C 是一个高密度隔离模块，在现场接线时，需确保24 VDC电源和现场信号线没有错误地交叉或短接，并严格遵守ICS Triplex的布线规范。插入模块前，应检查模块背部的机械防呆键（Keying）是否与基座兼容，以防安装错误导致损坏。务必佩戴防静电（ESD）腕带，确保在模块通电前，T8110C 保持完好。

维护建议: T8110C 的维护核心是实时诊断和在线更换。工程师应该利用Trusted T8000编程软件定期查看系统故障和事件日志。一旦模块上的状态指示灯（Status LED）或软件诊断报告了 T8110C 存在内部故障，应立即安排更换。由于 T8110C 支持在线热插拔（Hot Swap），更换过程是非中断性的：在系统正常运行状态下，拔出故障模块，插入新模块。
