ICS TRIPLEX T8110B CPU 处理器模块 – Trident TMR 安全系统核心，SIL 3 认证！

描述

ICS TRIPLEX T8110B：这块Trident TMR（三重冗余）安全系统的核心 CPU 处理器模块，是功能安全领域的“王者”！它内置了三套完全独立的微处理器，通过多数表决逻辑（Voting Logic）实时交叉检查，确保系统永不误动、永不拒动。它获得了最高的 SIL 3 安全完整性等级认证。系统架构：TMR（三重冗余），安全等级：SIL 3，应用领域：ESD/F&G。专治各种高危、高风险环境下的安全保护难题。

T8110B 产品概述

兄弟，你问的这个 T8110B 是 ICS Triplex Trident TMR（Triple Modular Redundancy，三重模块冗余）安全系统的主控制器模块（Main Processor Module），也是整个安全系统的灵魂所在。2

在 Trident 系统中，T8110B 通常配置为三块——三块 CPU 同时运行、同时处理数据、同时输出结果。这就是 TMR 技术的精髓。这三块模块之间通过高速光纤或专用通信链路实时进行多数表决（Voting）。3

当接收到现场信号时，三块 T8110B 模块会各自读取、处理。

在输出结果或执行关键逻辑前，它们会进行表决。

只要三块中有两块结果一致，系统就认为这个结果是正确的（2-out-of-3 Voting）。

即使其中一块 T8110B 模块发生故障（例如内存错误、处理器错误），系统也能继续无扰动运行（Fault Tolerant），同时立即向操作员报警，让你有充足的时间进行在线更换（Online Replacement）。4

这套系统设计的目标是：系统必须满足最高的安全完整性等级（Safety Integrity Level, SIL 3），确保在需要停机时（高需求），绝不会“拒动”（Fail to Operate），而在不需要停机时（低需求），绝不会“误动”（Spurious Trip）。T8110B 模块就是实现这一目标的核心计算平台。

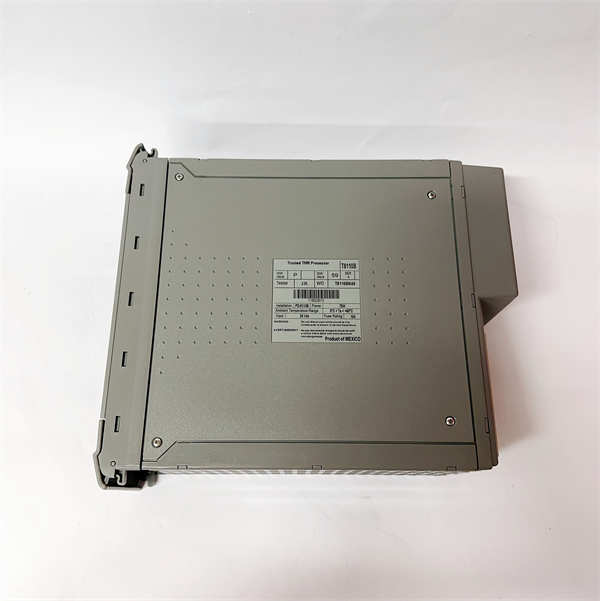

ICS TRIPLEX T8110B

T8110B 技术规格

主要特点和优势

兄弟，T8110B 模块的价值，就在于它的 TMR 架构带来的极致安全性和可用性。这是普通 PLC 或 DCS 处理器望尘莫莫及的。

真正的 SIL 3 TMR 安全架构

T8110B 获得的 SIL 3 认证是功能安全领域的最高标准，这表明它具有极低的危险失效概率（Probability of Failure on Demand, PFD）。5它内部的三重冗余设计，不仅在模块间实现了 2-out-of-3 表决，甚至在模块内部，处理器、内存、电源等关键组件也都是冗余的。这种“冗余中的冗余”设计，让 T8110B 达到了近乎完美的故障容忍度（Fault Tolerance），是保障人员、资产和环境安全的最高级别承诺。

卓越的抗干扰能力和诊断能力

在工业现场，电磁干扰（EMI）、电源波动等是常态。T8110B 模块不仅设计了强大的电气隔离和滤波，其 TMR 架构本身就是抵抗共模故障（Common Cause Failure）的最强武器。此外，T8110B 具有自诊断率极高的特点，它可以实时监测自身和所有 I/O 模块的状态。一旦发现某个子模块发生故障或漂移，它能立即隔离该故障并自动使用另外两套正常的结果，保证系统控制的连续性，同时精确报告故障位置，降低了误跳闸（Spurious Trips）的风险。

在线维护和超低 MTTR

由于 T8110B 是 TMR 架构，系统设计允许你在不停止整个安全回路的前提下，对故障的模块进行热插拔（Hot Swap）。这意味着一旦某一块 T8110B 出现问题，你可以在线运行状态下将其抽出更换，完全不影响生产。这种设计极大地缩短了平均修复时间（MTTR），实现了安全保护系统的高可用性（High Availability），这对于那些 365 天 24 小时运行的连续流程工厂来说，价值无法估量。

The ICS Triplex T8110B is the Main Processor Module (MPM) of the Trident Triple Modular Redundancy (TMR) safety system.6 Its core technical advantage is the TMR architecture, which embeds three fully isolated microprocessors that perform all computations and output decisions using a 2-out-of-3 voting logic. This design ensures that the system is fault-tolerant and can sustain a single internal component failure without affecting the safety function or causing a spurious trip.

Crucially, the T8110B is certified to the highest safety standard, SIL 3 (Safety Integrity Level), per IEC 61508/61511.7 This certification attests to its extremely low probability of dangerous failure on demand (PFD), making it the gold standard for critical applications like Emergency Shutdown (ESD) and Fire & Gas (F&G) systems. The module supports hot-swappability, allowing for the replacement of a failed unit while the system remains fully operational under the control of the two remaining redundant processors.8 This capability significantly reduces the Mean Time To Repair (MTTR) and maximizes the system’s availability and operational continuity.

应用领域

T8110B 模块的应用场景，是那些一旦发生故障就会造成灾难性后果的工业领域。

石油和天然气工业： 在海上钻井平台、炼油厂、石化联合企业、液化天然气（LNG）工厂，T8110B 用于核心的 ESD（紧急停机）系统，在发生火灾、压力超高或有毒气体泄漏时，快速、可靠地执行安全停机。

电力和核工业： 在核电站的反应堆保护系统、以及常规电厂的重要联锁保护系统中，T8110B 的 TMR 架构是保障安全稳定运行的最后一道防线。

化工和精细化工： 用于控制和保护高温高压反应釜、有毒物料储存和处理过程中的安全联锁，防止化学反应失控或泄漏。

交通和轨道交通： 在高速列车信号控制和关键的铁路联锁系统中，T8110B 也常被用于确保信号系统的最高可靠性。

相关产品

要配置或替换 T8110B，你需要了解它的“亲属”和“搭档”：

T8311 / T8431: Trident 系统的数字量输入 (DI) 和模拟量输入 (AI) 模块，负责将现场信号接入，它们都受 T8110B 的表决逻辑控制。

T8300 / T8400: T8110B 等模块所使用的机架（Chassis）或背板（Backplane），提供电源和 TMR 之间的通信总线。

T8151B: Trident TMR 系统中的通信关口模块，负责将 T8110B 的诊断和运行数据上传至操作员站（如 Wonderware InTouch 或 Foxboro I/A）。

T8110: T8110B 的前一版本，购买时必须核对兼容性和固件版本。

A-Series: ICS Triplex 更新一代的安全控制器系统，提供与 T8110B 类似的功能，但采用了更现代的架构。

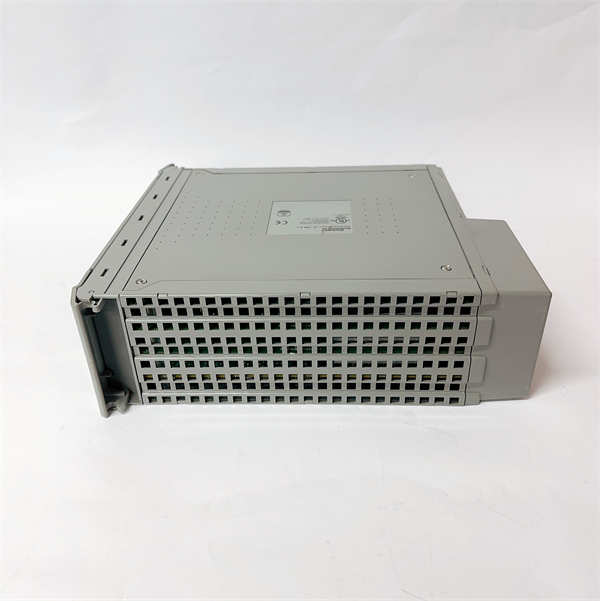

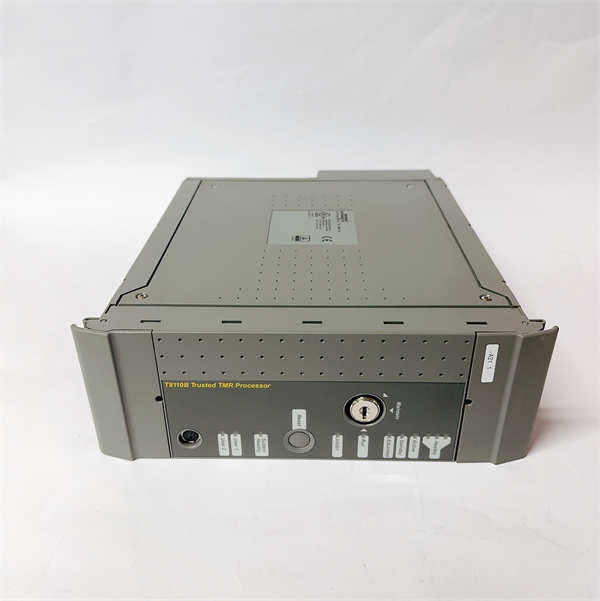

ICS TRIPLEX T8110B

安装与维护

安装前准备:在安装或更换 T8110B 模块时，必须确保Trident 框架的电源已断开（除非是热插拔操作），并严格遵守静电防护（ESD）措施。T8110B 作为核心处理器，安装时必须确保它与机架背板的连接干净且牢固。如果是替换故障模块，特别是在 TMR 配置中，新模块插入后，系统会自动开始同步过程。在执行热插拔时，必须遵循 TriStation 软件或操作界面的提示，确认故障模块状态后再进行更换，避免意外。

维护建议: T8110B 模块的维护重点在于系统状态监测和环境控制。

诊断监控： ICS Triplex 系统提供了极强的自诊断能力。通过 TriStation 软件或 HMI，每日检查 T8110B 的所有诊断指示灯和状态报告，确保所有三块模块都处于 “Ready” 或 “Healthy” 状态，且没有共模故障或通信同步错误。

环境控制： 确保 Trident 框架所在的控制柜内部清洁、干燥、通风良好。T8110B 对温度较为敏感，良好的散热是保障其长期可靠性的关键。

在线测试： Trident 系统允许在运行中执行部分行程测试（Partial Stroke Test, PST）和强制功能测试。定期利用这些工具，在不影响工艺的情况下，验证 T8110B 及其控制的回路的功能完整性。
