ICS TRIPLEX T8110B：这块ICS TRIPLEX的可信TMR处理器模块，那可是工业安全系统里的“核心大脑”！它采用独特的三重冗余（TMR）架构，TÜV认证SIL 3安全完整性等级，专为火气（F&G）、紧急停车（ESD）和涡轮机控制等关键应用而生。额定电压：20-32 VDC，处理器时钟：100 MHz。有了它，您的系统就能实现极致的容错和高可用性，保障生命和资产安全，没毛病！
ICS TRIPLEX T8110B 产品概述
各位老铁，今天咱得好好掰扯掰扯这块 ICS TRIPLEX T8110B 可信TMR处理器模块。在工业自动化，特别是那些对安全性和可靠性要求极其严苛的领域，这玩意儿简直就是“定海神针”！它可不是一般的PLC处理器，它属于安全仪表系统 (SIS) 的核心，专为高危工业过程提供紧急停车 (ESD)、火气系统 (F&G) 和涡轮机控制 (Turbine Control) 等安全功能。
ICS TRIPLEX T8110B 的核心秘密，就在于它那引以为傲的三重模块冗余 (Triple Modular Redundancy, TMR) 架构。你想想，一般的控制器可能就一个CPU干活，坏了就停机；而这块 T8110B 呢，它里面可是有三个独立的处理器在同步并行运行，并且通过一套硬件实现容错 (Hardware Implemented Fault Tolerant, HIFT) 的机制，进行实时的“少数服从多数”投票（Two-out-of-Three Voting）。这意味着，即使其中一个处理器“掉链子”了，剩下的两个还能继续正常工作，系统根本不会停机，更不会出现误动作！这种设计，直接把系统的可用性 (Availability) 和安全完整性 (Safety Integrity) 拉满，达到了业界最高的IEC 61508 SIL 3 (Safety Integrity Level 3) 认证等级。
这块 ICS TRIPLEX T8110B 处理器模块，是Trusted®系统家族的“核心力量”。它不仅负责执行复杂的安全逻辑程序，还管理着各种模拟量和数字量输入/输出 (I/O) 模块的数据。它能快速检测并处理内部故障，而且具备热插拔 (Hot Replacement) 功能，这意味着在系统运行不中断的情况下，您就能更换故障模块，简直是“生产线永动机”的福音！对于那些不能承受丝毫停机风险的石油化工、电力、核电等行业来说，ICS TRIPLEX T8110B 简直就是他们的“救命稻草”，保障了生产的连续性和人员、设备的绝对安全。这玩意儿，是真“硬核”！

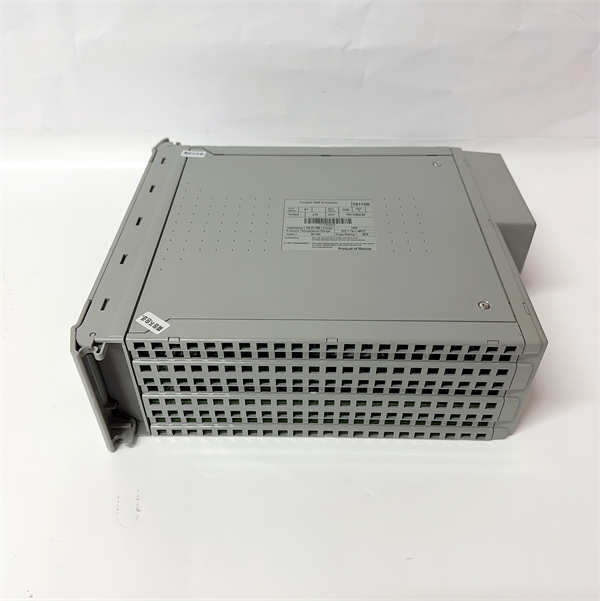

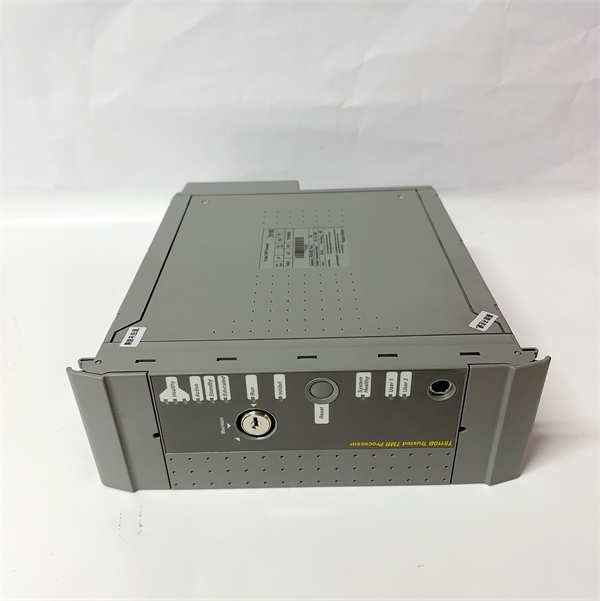

ICS TRIPLEX T8110B
ICS TRIPLEX T8110B 技术规格
参数名称 | 参数值
———|——–
产品型号 | T8110B
制造商 | ICS TRIPLEX (现为ROCKWELL ICS旗下)
产品类型 | 可信TMR处理器模块 / Trusted TMR Processor Module
安全完整性等级 | TÜV认证 IEC 61508 SIL 3
冗余架构 | 三重模块冗余 (TMR), 3-2-0 容错操作
容错技术 | 硬件实现容错 (HIFT) 架构
处理器类型 | Motorola PowerPC 系列处理器
处理器时钟 | 100 MHz (典型值)
输入电压范围 | 20 VDC 至 32 VDC (通过控制器底板供电)
最大功耗 | 80 W (典型值)
散热 | 80 W (典型值)
内存 | DRAM (如16 MB), EPROM (如512 kB), FLASH (如2 MB), NVRAM (如128 kB)
I/O 接口 | 三重冗余模块间总线 (Inter-Module Bus)
通信接口 | 前面板 RS232 诊断端口
2 x 可配置 RS422 / RS485 (2或4线)
1 x RS485 (2线)
时间同步 | IRIG-B002 和 122 时间同步信号 (T8110B 独有)
故障历史 | 时间戳故障历史记录 (Time-stamped Fault Historian)
诊断功能 | 专用硬件和软件测试机制，快速故障识别和响应
编程语言 | 支持 IEC 61131-3 全套编程语言
安装方式 | 插入到T8100系列控制器底板
工作温度 | 0 °C 至 60 °C (32 °F 至 140 °F)
存储温度 | -25 °C 至 70 °C (-13 °F 至 158 °F)
相对湿度 | 10% 至 95% RH (非冷凝)
重量 | 2.94 kg (6.48 lbs)
尺寸 (LxWxH) | 30.3 cm x 9.3 cm x 26.6 cm
主要特点和优势
咱这块 ICS TRIPLEX T8110B 可信TMR处理器，那可是安全仪表系统 (SIS) 里的“顶尖高手”，它的那些真功夫，能让您的工业生产过程“稳如泰山”，安全系数直接拉满！
首先，它最大的特点就是那独步天下的三重模块冗余 (Triple Modular Redundancy, TMR) 架构。这玩意儿可不是随便说说的冗余，它是真正意义上的**“3-2-0 容错操作 (3-2-0 Fault-Tolerant Operation)”。简单讲，就是系统里有三套完全独立的处理器在同时执行任务，它们会通过内部的“投票机制”（Voting Mechanism）来确认结果。即使其中一套处理器出了故障，或者数据发生了“跑偏”，另外两套还能确保系统继续正常运行，并且输出正确的结果。这就像您请了三位“特级保镖”看家，其中一位打瞌睡了，另外两位还能牢牢守住，这就彻底消除了单点故障 (Single Point of Failure)** 的风险，避免了不必要的“假跳车 (Spurious Trips)”，大幅提升了系统的高可用性 (High Availability)，让生产效率和安全性两不误！
其次，这 ICS TRIPLEX T8110B 采用了硬件实现容错 (Hardware Implemented Fault Tolerant, HIFT) 架构。这可不是靠软件层面“打补丁”式的容错，而是从硬件设计层面就融入了极致的故障检测和处理能力。它内置了专用硬件和软件测试机制 (Dedicated Hardware and Software Test Regimes)，可以实现非常快速的故障识别 (Very Fast Fault Recognition) 和响应时间。这意味着，一旦有任何异常，T8110B 能瞬间发现并隔离故障，而且还能自动处理故障 (Automatic Fault Handling)，不会产生那些烦人的“误报警 (Nuisance Alarming)”来扰乱操作员。这种快速、精准的故障处理能力，对于那些毫秒必争的紧急停车和安全联锁系统来说，简直就是“救命稻草”，能在关键时刻保障生命和财产安全。
再者，ICS TRIPLEX T8110B 还具备强大的诊断能力 (Diagnostic Capabilities) 和易维护性 (Ease of Maintenance)。它内置了时间戳故障历史记录 (Time-stamped Fault Historian) 功能，所有发生的故障都会被精准记录下来，包括故障发生的时间、类型等详细信息，这对于后续的故障分析和溯源 (Root Cause Analysis) 简直是太方便了。而且，它支持热插拔 (Hot Replacement)，也就是说，在系统不停止运行的情况下，您就可以直接更换故障的处理器模块，完全不需要停机，这就把维护时间缩到了最短，大幅提升了系统的连续运行时间 (Uptime)。再加上它支持IEC 61131-3全套编程语言，工程师可以更灵活地进行程序开发和修改，操作起来也更加顺手。所有这些特点加起来，铸就了 T8110B 在安全系统领域的“江湖地位”，让它成为高危工业过程的“守护神”！
The ICS TRIPLEX T8110B Trusted TMR Processor module stands as a pinnacle of safety and reliability in industrial control, offering unparalleled performance in mission-critical applications. Its core strengths derive from its sophisticated architecture and robust operational features.
Foremost is its Triple Modular Redundancy (TMR) architecture, which provides genuine “3-2-0 fault-tolerant operation.” This design incorporates three independent processors that simultaneously execute identical tasks. A sophisticated voting mechanism then cross-references their outputs, ensuring that even if one processor experiences a fault or discrepancy, the remaining two maintain continuous, correct operation without interruption. This effectively eliminates single points of failure, preventing spurious trips and dramatically elevating both system availability and safety integrity, achieving the highest industry standard of IEC 61508 Safety Integrity Level 3 (SIL 3) certification. Such a high level of redundancy is paramount for processes where even a momentary loss of control can have catastrophic consequences.
Secondly, the T8110B leverages Hardware Implemented Fault Tolerant (HIFT) architecture. This isn’t just a software overlay for fault tolerance; it’s deeply embedded in the hardware design, providing an inherent capability for rapid fault detection and resolution. It includes dedicated hardware and software test regimes that enable extremely fast fault recognition and response times. When an anomaly occurs, the T8110B can instantly identify and isolate the fault, often automatically handling the fault without generating nuisance alarms that could distract operators. This swift and precise fault handling is absolutely vital for emergency shutdown and safety interlock systems, where milliseconds can determine the outcome of a critical event, ensuring the utmost safety for personnel and assets.
Furthermore, the ICS TRIPLEX T8110B offers advanced diagnostic capabilities and exceptional ease of maintenance. Its integrated time-stamped fault historian meticulously logs every fault event with precise timing and detailed information, proving invaluable for subsequent root cause analysis. Moreover, its hot-swappable design allows for module replacement without interrupting system operation, significantly reducing maintenance downtime and maximizing continuous operational uptime. The flexibility of programming with the full suite of IEC 61131-3 languages further simplifies engineering and configuration. These combined attributes solidify the T8110B’s reputation as a cornerstone of high-integrity safety systems, providing a robust and dependable solution for protecting critical industrial processes.
应用领域
咱这块 ICS TRIPLEX T8110B 可信TMR处理器，它的应用领域可不是随便哪个工业现场都能“请得动”的，它主要服务于那些“一出事儿就玩儿大发了”的高危行业和关键工序。
最核心的就是石油天然气和石化行业。你想想炼油厂、天然气处理厂、化工厂，里面都是易燃易爆的介质，一旦出现设备故障或者操作失误，那后果不堪设想。这时候，ICS TRIPLEX T8110B 就能作为紧急停车系统 (ESD) 的“大脑”，在检测到异常时，比如压力超高、温度失控、有毒气体泄漏，它能瞬间启动预设的安全连锁动作，快速关闭阀门、停止泵机、切断电源，把事故限制在最小范围，甚至避免事故发生。它也是火气系统 (F&G) 的核心，一旦探测到火灾或气体泄漏，迅速触发消防喷淋、排风、联动疏散等安全措施，保护人员和设备。
其次，在电力行业，特别是火电厂和核电站，ICS TRIPLEX T8110B 也是个“常客”。它常常用于锅炉保护系统、汽轮机超速保护系统等关键控制环节。电力生产一旦中断，那可是影响千家万户的大事儿，而且高压高温环境本身就充满风险。T8110B 的高可靠性和快速响应能力，能够有效防止锅炉爆炸、汽轮机飞车等极端事故，确保电力的稳定供应和运行人员的安全。
此外，在冶金、航空航天、铁路信号系统以及其他任何对安全完整性等级 (Safety Integrity Level, SIL) 有严格要求的工业过程，比如需要防止机械设备误动作、确保危险设备在安全状态下运行的场景，ICS TRIPLEX T8110B 都能凭借其极致的容错能力和高可用性，成为保障系统稳定运行和生命财产安全的“守护神”。它就是为那些**“零容忍”**风险的工业环境而生！

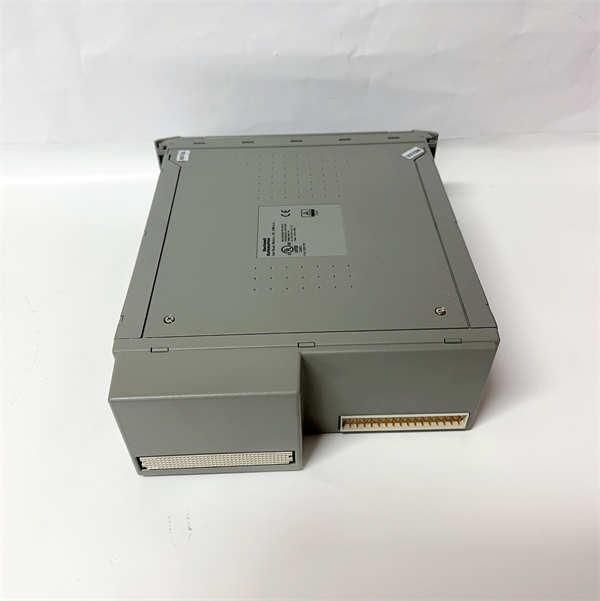

ICS TRIPLEX T8110B
相关产品
咱这块 ICS TRIPLEX T8110B 处理器，它可是ICS TRIPLEX Trusted®系统里的“核心大脑”，所以它有一整套“兄弟连”来配合它干活。
ICS TRIPLEX T8100 Trusted 控制器底板: T8110B 处理器模块必须插入到 T8100 底板上才能正常工作，这个底板提供了电源和模块间的通信总线。
ICS TRIPLEX T8110C Trusted TMR处理器（防腐涂层版）: 这是 T8110B 的一个特殊版本，具备防腐涂层，适用于更加恶劣或腐蚀性强的工业环境。
ICS TRIPLEX T8120 Trusted TMR处理器接口适配器: 这是用于扩展 T8110B 处理器通信能力的模块，例如 T8121 (IRIG-B接口) 和 T8122 (Modbus Master接口)。
ICS TRIPLEX T8151B Trusted 通信接口模块: 这是Trusted®系统中的通用通信接口，用于与其他系统或设备进行数据交换。
ICS TRIPLEX T8310 / T8311 数字量输入模块: 这些是Trusted®系统的数字量输入模块，用于采集现场开关量信号。
ICS TRIPLEX T8403 / T8403C 数字量输出模块: 这些是Trusted®系统的数字量输出模块，用于控制现场的开关量设备。
ICS TRIPLEX T8431 / T8441 模拟量输入模块: 用于采集现场的模拟量信号，如温度、压力等。
ICS TRIPLEX T8451 模拟量输出模块: 用于输出模拟量控制信号，如调节阀开度。
ICS TRIPLEX T9100 / T9400 系列通信接口: 这些是Trusted®系统更高性能或特定功能的通信接口模块，例如以太网或专用网络接口。
