ICS TRIPLEX T8110B：Trusted 三重冗余 (TMR) 数字输入模块，最高安全等级DI卡。

描述

ICS TRIPLEX T8110B：这块40通道、24 VDC隔离数字输入模块是洛克威尔ICS Triplex Trusted安全仪表系统中的核心I/O。它专为三模冗余（TMR）架构设计，负责高可靠性地采集现场开关量信号（如压力开关、限位开关等），并向TMR控制器提供三份独立数据。隔离电压：2500 VDC，输入类型：24 VDC湿接点/干接点，安全等级：SIL3。

T8110B 产品概述

你说的这块ICS TRIPLEX T8110B，是当年ICS Triplex公司（后被Rockwell Automation收购）Trusted T8000系列安全控制系统中的关键I/O模块。这个系列的控制器和I/O模块，其设计哲学就是**“故障容忍”和“永不停车”。T8110B 作为数字输入模块（Digital Input Module），是整个安全系统采集现场状态信号的第一道防线**。它接收来自现场的开关量信号，比如紧急按钮被按下、某个阀门是否处于关闭位置，或者某个液位开关是否触发告警。

这块模块最核心的技术特点，在于它完全融入了Trusted系统的三模冗余（TMR）架构。模块内部的每个通道都采用了三重冗余的设计理念，但从用户角度看，它提供的是40个隔离的输入通道。这意味着每一个采集点，都享受到了极致的隔离保护和冗余投票机制。ICS TRIPLEX T8110B 能够将采集到的信号独立地传输给Trusted控制器上的三个主处理器进行多数表决，从而彻底排除由于单个传感器故障、线路干扰或模块内部元件失效导致的错误输入。

由于它拥有高达40通道的密度，T8110B 帮助用户在紧凑的机柜空间内实现大量的数字输入点配置，这对于降低系统硬件成本和优化机柜布局具有重要意义。同时，该模块提供了24 VDC的输入电压，这是工业控制系统中最常见的低压信号标准。在石化、电力和油气行业，ICS TRIPLEX T8110B 这样的高可靠性DI模块是安全完整性等级（Safety Integrity Level, SIL）达到SIL3系统必不可少的组成部分，它保证了在最恶劣的工业环境中，现场状态的采集依然是准确无误、不间断的。

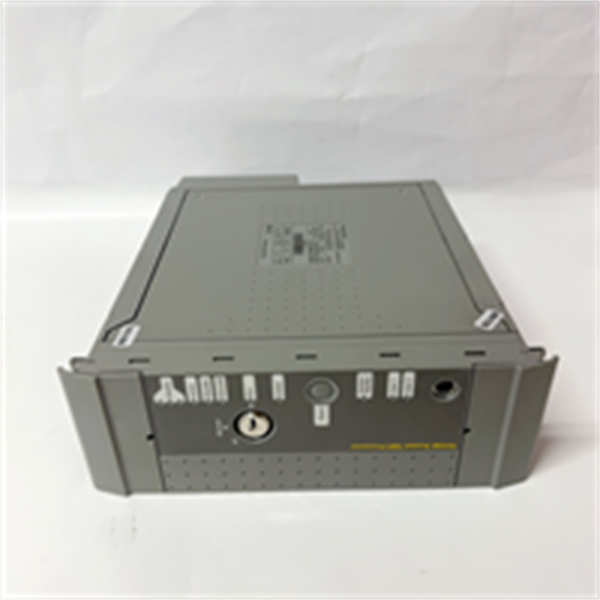

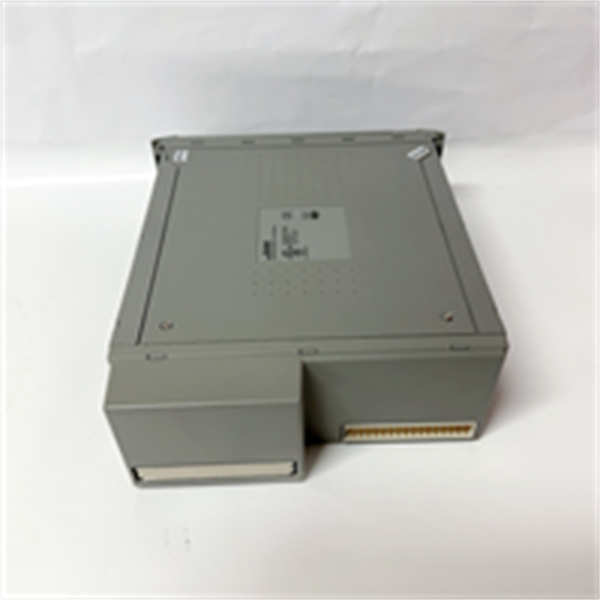

ICS TRIPLEX T8110B

T8110B 技术规格

主要特点和优势

T8110B 的核心优势，就是它的**“不偏不倚”和“坚不可摧”**。

TMR血统，故障自容忍： ICS TRIPLEX T8110B 继承了Trusted平台纯正的TMR血统。兄弟，你得明白，普通DI卡坏了，你的ESD系统可能就瞎了。而T8110B 的设计，允许模块在带电运行的情况下出现单点故障（如某个通道的光耦失效或线路短路），系统能自动隔离并继续使用剩余的健康通道进行表决。这个过程对控制程序和现场操作员来说是完全透明（Transparent）的，实现了零中断的故障容忍（Fault Tolerance）。这是保证**高可用性（High Availability）**的王牌！

高密度隔离设计，抗干扰强悍： 它塞进了40个隔离通道，密度非常高，极大优化了机柜内的布线和空间。而且，每个通道都具有2500 VDC的光电隔离（Optical Isolation）能力。在石油化工这种现场布线复杂、强电和弱电信号交织的环境里，这个隔离等级能彻底阻断共模干扰（Common Mode Noise）和电磁干扰（Electromagnetic Interference, EMI）从现场侵入安全控制电路，保证了输入信号的原始纯净性，避免了误报或漏报。

在线热插拔，维护无忧： 这是ICS Triplex的一贯作风。一旦 T8110B 的诊断程序（Diagnostic Program）报告了某个通道出现故障，你根本不需要停机！只需要遵循操作规程，将故障模块在线热插拔（Online Hot Swapping）更换为新模块即可。整个更换过程不会影响正在运行的控制逻辑，极大地简化了维护流程，将系统的平均修复时间（Mean Time To Repair, MTTR）降到最低，这对于连续生产的流程工业来说，价值是无法估量的。

SIL3认证的基石： T8110B 是构建SIL3安全系统的关键部件（Key Component）。它满足了最高的安全设计要求，包括高诊断覆盖率（High Diagnostic Coverage）和低危险性故障概率（Low Probability of Dangerous Failure）。用这种级别的DI卡，你的系统才能稳稳地通过最严苛的安全规范审计。

The ICS TRIPLEX T8110B is an essential component of the Trusted TMR architecture, designed for unwavering performance in Safety Instrumented Systems (SIS). Its core capability lies in its Triple Modular Redundancy (TMR) design, where input data acquisition is executed three times in parallel and then cross-validated by the controller’s voting mechanism (Controller Voting). This architecture allows the module to be completely fault-tolerant (Fault-Tolerant) to any single channel failure, ensuring the integrity of the input signal is maintained without any disruption to the safety function (Safety Function). The module features 40 high-density, electrically isolated 24 VDC inputs, offering an impressive power density and simplifying system wiring complexity (Wiring Complexity).

The robust 2500 VDC electrical isolation for each channel is critical in severe industrial environments (Severe Industrial Environments) where high voltage transients (Voltage Transients) and electrical noise are common. This isolation prevents noise from propagating into the critical safety circuit, guaranteeing that the signal reported to the main processor is accurate. A significant advantage is the online hot-swap capability, which facilitates maintenance and module replacement while the process remains operational (Process Operational), drastically improving the system’s overall Mean Time Between Failures (MTBF) and Process Availability. The inherent high diagnostic coverage (High Diagnostic Coverage) built into the T8110B provides continuous health monitoring, immediately flagging any internal component degradation or field wiring faults (Field Wiring Faults) before they can escalate into hazardous conditions, thereby fulfilling the stringent requirements for Safety Integrity Level 3 (SIL3) applications.

应用领域

T8110B 这样的高可靠性DI模块，都是用在那些一旦出错，后果不堪设想的关键场合。

危急停车系统（ESD）： 在石油炼化、天然气处理、乙烯裂解等流程工业中，ICS TRIPLEX T8110B 是ESD系统采集触发信号的核心模块。它连接着各种高限压力开关、高高液位开关、紧急停车按钮等，这些信号都是触发安全联锁（Safety Interlock）和紧急停机的**“死亡之手”。它的TMR可靠性保证了“要停机，必停机”**（Demand to Shut Down），不会因为模块故障而导致停机指令被阻断。

火气检测与保护系统（F&G）： 在海上平台、燃气轮机机房和化工装置区，T8110B 用于接收来自各类火焰探测器（Flame Detectors）、气体变送器的开关量信号或报警触点。F&G系统需要在火灾或有毒气体泄漏的第一时间作出反应，它负责采集警报信号，触发消防系统或紧急隔离。T8110B 的高可靠性确保了系统在检测到危险时能够及时、正确地执行报警和灭火动作。

燃气轮机和透平机械保护： 在大型燃气轮机和蒸汽轮机的控制系统中，ICS TRIPLEX T8110B 负责接收各种机械保护开关的信号，例如润滑油低压开关、震动高限开关等。这些信号是用来判断机械设备是否处于安全运行状态的关键参数。它的高可靠性是保障发电设备和关键压缩机组连续安全运行的最后一道保险。

相关产品

T8110B 是Trusted系统中的一个I/O模块，你需要一套完整的Trusted系统才能发挥它的作用。以下是与其配套或相关的其他重要型号：

T8403/T8431： Trusted T8000系列主处理器模块（MPM）。这是整个系统的“大脑”，负责执行TMR投票和控制逻辑，与 T8110B 配合使用。

T8151B： T8110B 专用的输入终端基座（Terminal Base）。所有现场电缆都连接到这个基座上，模块直接插在上面，实现I/O的分离（Separate I/O）。

T8300/T8311： Trusted系统的电源模块（PSU）。为I/O和处理器供电，通常需要冗余配置（如双或三重冗余），保障 T8110B 稳定运行。

T8480： Trusted系统的通信接口模块（CIM），用于Trusted控制器与DCS、SCADA或工程师站之间的网络通信。

T8451B： Trusted的数字输出（DO）模块，与 T8110B 相对，用于执行安全停车和驱动执行机构。

T8130B： Trusted的模拟输入（AI）模块，用于采集连续变化的模拟信号，与 T8110B 共同构成完整的I/O系统。

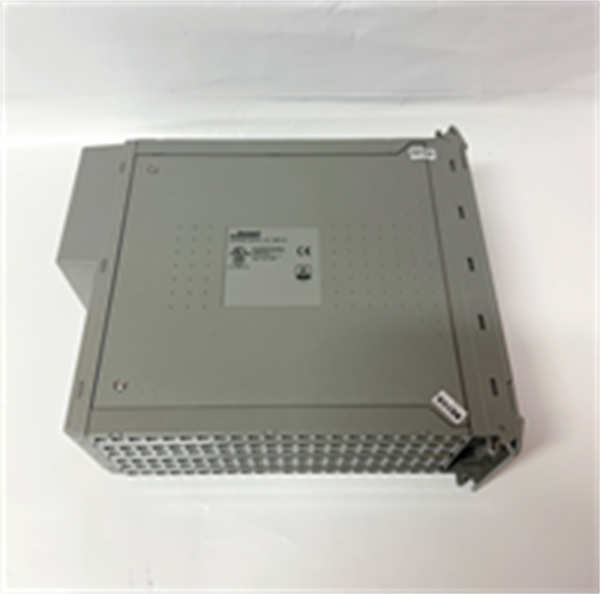

ICS TRIPLEX T8110B

安装与维护

安装前准备: T8110B 的安装必须首先确保其专用的终端基座（T8151B）已经正确安装并接地。在进行现场接线时，请严格遵守TMR布线规范，虽然 T8110B 内部是TMR结构，但现场开关量信号线必须经过良好的屏蔽（Shielding）并确保屏蔽层正确接地。由于 T8110B 具有高隔离特性，现场信号线应采用单线输入方式，并确认输入信号的电压（24 VDC）和极性正确。在将 T8110B 插入基座之前，请确保系统电源已接通，并且控制器处于在线状态（Online Status），以便进行热插拔。切勿在静电环境下操作模块，并使用专业的ESD防护措施。

维护建议: T8110B 的日常维护主要依赖于Trusted系统强大的诊断功能。工程师应定期通过Trusted T8000编程软件或操作员站检查模块的健康状态指示灯（LEDs）和诊断日志。如果诊断报告了模块内部故障或现场接线故障（如开路或短路），应立即计划更换。更换故障的 T8110B 时，遵循在线热插拔（Hot Swap）流程，直接将故障模块拔出，然后插入新的 T8110B 模块。
