ICS TRIPLEX 9100 | 三重化冗余控制系统 | SIL3级应用可靠性验证与技术支持

描述

关键技术规格

• 产品型号: TRIPLEX 9100
• 制造商: ICS / Schneider Electric
• 所属系统: TRIPLEX 安全仪表系统（SIS）主控平台
• 冗余架构: 三重模组冗余（Triple Modular Redundancy, TMR），含独立CPU、电源、I/O通道及硬件表决器
• 安全等级认证: IEC 61508:2010 SIL3，IEC 61511:2016 Process Industry SIL3
• 典型I/O容量: 支持最多16个I/O模块槽位（每通道独立），可扩展至数百点安全I/O
• 通信接口: 冗余RS-485（用于本地HMI）、可选冗余以太网（用于AMS或上位监控）
• 平均危险失效概率（PFD）: <1×10⁻⁴（典型应用，按IEC 61508计算）
• 诊断覆盖率: ≥99%（通过通道间交叉比较与内置自检）
• 安装环境: 19英寸工业机柜，IP20防护，工作温度 0°C 至 +60°C

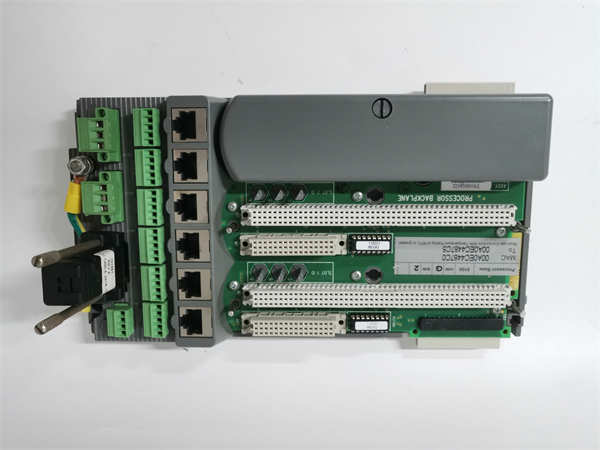

ICS TRIPLEX 9100

功能定位与应用场景分析

ICS TRIPLEX 9100 是专为高风险工业过程设计的三重化冗余安全控制平台，广泛应用于炼油、化工、LNG、海上平台等对功能安全要求极高的场景。该系统通过三个完全独立的处理通道并行运行相同逻辑，并由硬件表决器实时比对输出结果，仅当至少两个通道一致时才执行动作，从而有效屏蔽单点随机硬件故障或共因失效。其核心价值在于实现“故障-安全”行为，确保在传感器误报、执行器卡涩或控制器异常时，仍能可靠触发紧急停车（ESD）、燃烧器管理（BMS）或高压保护等关键安全功能。

典型应用场景包括：

• 场景一：作为炼油厂反应器区域的紧急停车系统（ESD）主控单元，监测温度、压力、液位超限并联锁切断进料阀。
• 场景二：部署于海上天然气平台的火气系统（F&G），集成火焰探测、可燃气体浓度与手动报警信号，触发关断与通风逻辑。
• 场景三：用于老旧TRIPLEX系统（如9200/9400）的备件替换或局部升级，在不重建整个SIS的前提下延长系统生命周期。

质量标准与测试流程

在安全仪表系统中，任何未检测到的共模故障都可能导致灾难性后果。因此，我们对每一台 TRIPLEX 9100 平台执行超越常规工业标准的验证流程，确保其满足SIL3完整性要求：

• 外观与清洁：检查机架结构无变形，背板连接器无氧化或机械损伤，确认模块标签与订货号一致，并清除运输残留静电防护材料。
• 上机实测：整套系统（含CPU、I/O、电源）在模拟SIL3应用场景下进行72小时连续运行，期间执行周期性自检与通道同步验证。
• 功能诊断：通过专用测试工具注入单通道故障（如强制某AI通道漂移、切断一路电源），验证系统正确进入降级模式且安全输出不受影响；同时测量表决延迟（<50 ms）与诊断响应时间。
• 质保承诺：仅通过全部TMR同步性、故障容错能力与安全逻辑验证的系统方可交付，并提供12个月功能性故障质保，覆盖表决器失效、通道失步及安全输出误动/拒动等关键风险。

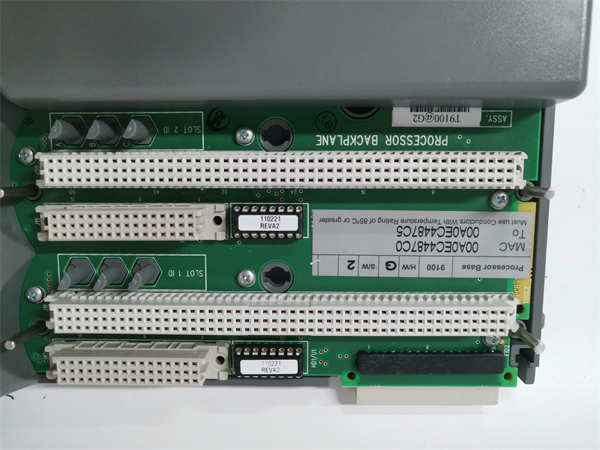

ICS TRIPLEX 9100

兼容性与升级路径 (技术支持)

为确保 TRIPLEX 9100 在您的安全系统中合规部署，我们的技术顾问强调以下关键兼容性要点：

• 硬件/固件：该平台需搭配TRIPLEX认证的I/O模块（如T94xx系列）及专用配置软件（TriConex Workbench）；固件版本必须与SIL验证报告一致。
• 配套组件：必须使用原厂冗余电源（如TPS-9100）与端子模块；第三方配件可能破坏TMR隔离或引入未认证共因失效路径。
• 替代关系：TRIPLEX 9100 是经典TMR平台，后续演进型号为Triconex 3700/3800系列；若需更高性能或以太网集成，可评估迁移路径，但需重新进行SIL验证。
