IC698CMX016-ED GE Fanuc PACSystems控制器

描述

GE Fanuc（现为GE Automation & Controls）的 IC698CMX016-ED 是一款属于PACSystems Rx7i系列的可编程自动化控制器（PAC）中央处理单元（CPU）模块。Rx7i平台的核心优势在于其基于开放的VME总线架构，提供了极高的数据传输速率和强大的处理能力，而 IC698CMX016-ED 便是利用这些优势来处理大型、复杂自动化任务的“大脑”。这款CPU模块集成了慷慨的16MB动态随机存取存储器（DRAM）作为用户程序和数据存储空间，这个容量配置足以应对当前工业界中复杂的控制算法、大量的历史数据记录以及先进的诊断功能。

IC698CMX016-ED 的设计重点在于提供卓越的系统吞吐量和可靠性。它支持多达128个I/O模块，能够轻松管理成千上万的数字量和模拟量信号。在系统中的定位，它不仅负责执行梯形图、功能块图等控制逻辑，还负责管理所有I/O模块的通信、处理网络请求以及执行复杂的诊断程序。由于Rx7i系统本身的模块化和高可靠性设计，IC698CMX016-ED 处理器常被部署在需要冗余或高可用性（High Availability）的场合，以确保系统在单点故障时能够继续无间断运行。它通过Rx7i背板供电和通信，是构建稳定、高性能、长寿命工业控制系统的核心基石。

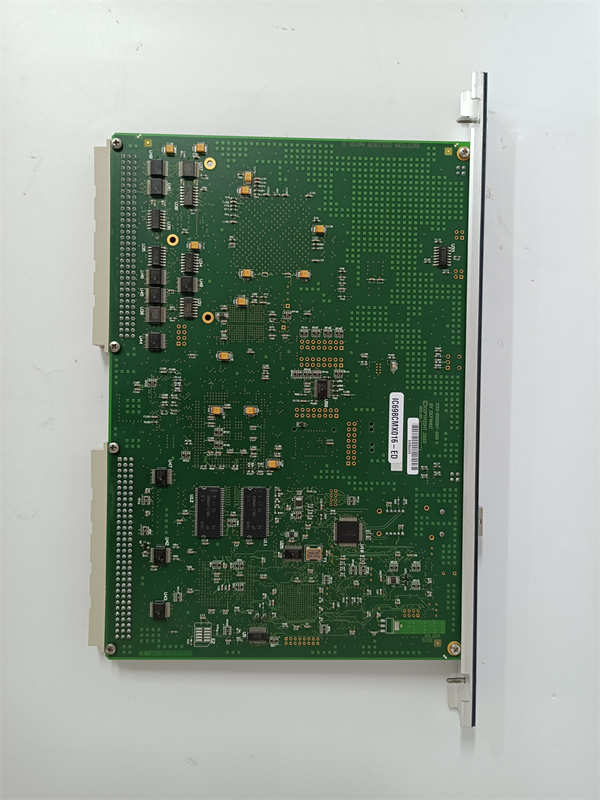

IC698CMX016-ED GE

IC698CMX016-ED 技术规格

主要特点和优势

GE IC698CMX016-ED 之所以能成为Rx7i平台中广受认可的主力CPU，在于它完美结合了强大的计算能力与工业级“皮实耐用”的特性。

核心性能与内存优势：

IC698CMX016-ED 集成了16MB的大容量DRAM，这使得它能够存储和执行比传统PLC复杂得多的应用程序和数据结构，包括高级诊断程序、复杂的数学运算和大量的配方数据。高性能的32位处理器架构确保了即使在处理大型控制程序时，扫描时间（Scan Time）依然能保持极低水平，这对于快速响应和高动态控制至关重要的应用环境来说，是一个决定性的优势。

开放VME架构的灵活性：

Rx7i平台基于开放式的VME总线（VersaModule Eurocard）标准，这为 IC698CMX016-ED 提供了无与伦比的扩展性。用户可以在同一个机架内，无缝集成各种GE自家的I/O模块、专业通信模块（Communication Modules）甚至第三方VME板卡。这种架构的灵活性，使得Rx7i系统不仅是一个PLC，而是一个全功能的PAC（Programmable Automation Controller），能够应对未来扩展或技术升级的需求。该模块支持冗余配置（Redundancy Configuration），进一步提升了在关键过程控制中的系统可用性（System Availability）。

强大的软件生态与工具：

IC698CMX016-ED 利用GE的Proficy Machine Edition软件进行编程和配置，这是一个强大的集成开发环境（Integrated Development Environment, IDE）。4它提供了先进的故障诊断工具、图形化编程界面和仿真功能，大大简化了工程师的开发和维护工作。此外，Rx7i平台天生支持工业以太网（Industrial Ethernet）标准，可以轻松实现与MES（Manufacturing Execution System）或上位机SCADA（Supervisory Control And Data Acquisition）系统的集成。

English Content: Core Features and Technical Excellence

The GE IC698CMX016-ED is a high-performance Central Processing Unit (CPU) module belonging to the GE Fanuc PACSystems Rx7i platform, specifically engineered for mission-critical and large-scale control applications. This module leverages a powerful 32-bit processor architecture and integrates a substantial 16MB of DRAM for user program and data storage, ensuring rapid execution of complex logic and efficient management of extensive data sets.5 This memory capacity allows the IC698CMX016-ED to handle demanding applications with consistently low scan times.

A defining feature of the Rx7i platform is its foundation on the open VME bus standard. This design choice grants the IC698CMX016-ED unparalleled modularity and high-speed data transfer rates across the backplane, facilitating seamless integration with up to 128 I/O modules and various specialized communication cards. The module’s architecture inherently supports System Redundancy, making it a robust choice for industries like power generation, water treatment, and petrochemicals where uninterrupted operation is paramount. Furthermore, the unit’s programming and diagnostic capabilities are fully supported by the powerful Proficy Machine Edition software suite, enhancing both development efficiency and ease of maintenance for the entire system.

应用领域

IC698CMX016-ED 这块CPU，主要就部署在那些对**“大场面”、“高可靠”和“跑得快”**有要求的工业环境中。它擅长处理海量数据和复杂连锁控制。

电力与能源管理：

在火力发电厂、核电站和大型变电站中，IC698CMX016-ED 经常作为锅炉控制系统、汽轮机旁路控制或重要的安全连锁系统（SIS）的核心控制器。它的高可靠性和对冗余的支持是确保电网稳定和工厂安全运行的关键。

石油天然气与化工：

炼油厂、天然气处理和化工生产过程都需要连续、精准的控制。GE IC698CMX016-ED 可以处理大规模的模拟量输入/输出（Analog I/O），执行复杂的先进过程控制（APC）算法，优化反应效率并确保生产安全。

大型基础设施与水务：

在大型城市水处理、污水处理以及轨道交通监控系统中，需要集中管理和协调数千个分散的测量点和执行机构。IC698CMX016-ED 凭借其强大的I/O管理能力和网络通信接口，能够实现对整个系统的集中化监控和诊断。

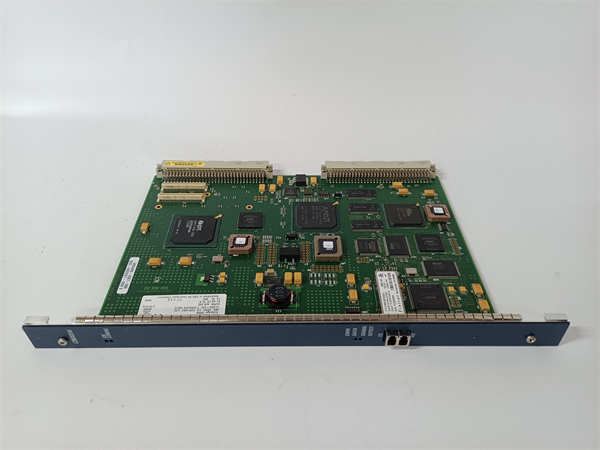

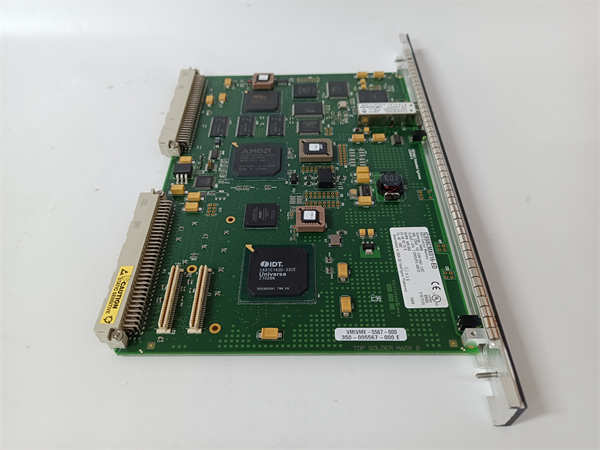

IC698CMX016-ED GE

相关产品

IC698CMX016-ED 是CPU，要工作必须有配套的“兄弟”们：

IC698CHS017: Rx7i系列17槽VME机架（Chassis），IC698CMX016-ED 的容身之所。6

IC698PSD100: Rx7i系列冗余电源模块（Power Supply），为 IC698CMX016-ED 提供稳定供电。

IC698CPE030: Rx7i平台的以太网通讯模块，提供高速Ethernet/IP连接，与 IC698CMX016-ED 配套使用。7

IC698CMX030: 内存更大的Rx7i CPU模块（30MB），是 IC698CMX016-ED 的升级或高配替代。

IC698CMX070: Rx7i系列中最高性能的CPU模块，具备更高的处理速度和更大的内存容量。

IC698CRX732: Rx7i系列的控制冗余模块，与 IC698CMX016-ED 配合实现系统级冗余。
