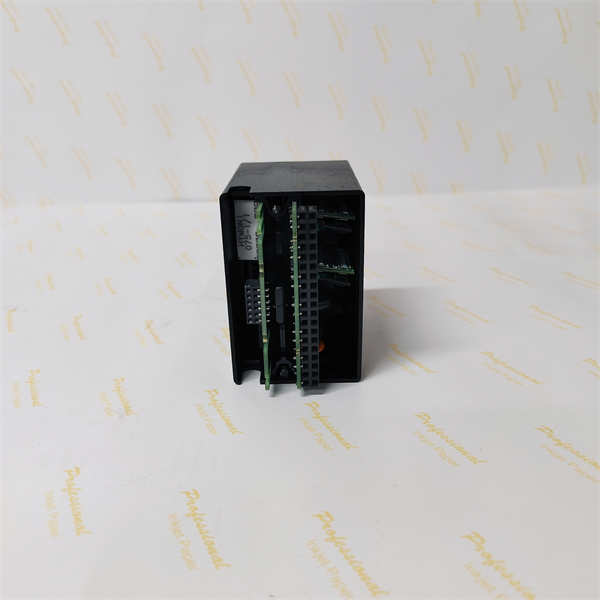

IC670ALG310 GE 模拟量电压源输出模块

描述

GE IC670ALG310是一款高性能的8点隔离模拟量电压源输出模块，隶属于GE Fanuc（现为Emerson旗下）享誉业界的Genius Field Control系列。这款模块在工业自动化系统中扮演着至关重要的角色，其核心功能是将来自控制器的数字指令精确地转换为模拟电压信号，从而驱动各类现场执行器，如变频器、比例阀、伺服驱动器等。GE IC670ALG310提供8个独立的电压输出通道，并以两组四通道的形式进行电气隔离，确保了信号的纯净性和抗干扰能力。

GE IC670ALG310模块具备卓越的14位分辨率，能够输出-10V至+10V的宽泛电压范围，并支持用户可配置的自动量程缩放功能，以适应不同应用场景的精确控制需求。其内置的增强型诊断功能是该模块的一大亮点，能够实时监测过量程/欠量程、用户电源丢失以及模块未校准等多种异常状态，并通过报警机制及时通知操作人员。这种高可靠性和智能化诊断特性，使得GE IC670ALG310在电力、石油天然气、水处理和制造业等对控制精度和系统稳定性有严格要求的工业领域中，成为实现精确过程控制和提高运营效率的关键组成部分。

IC670ALG310 GE

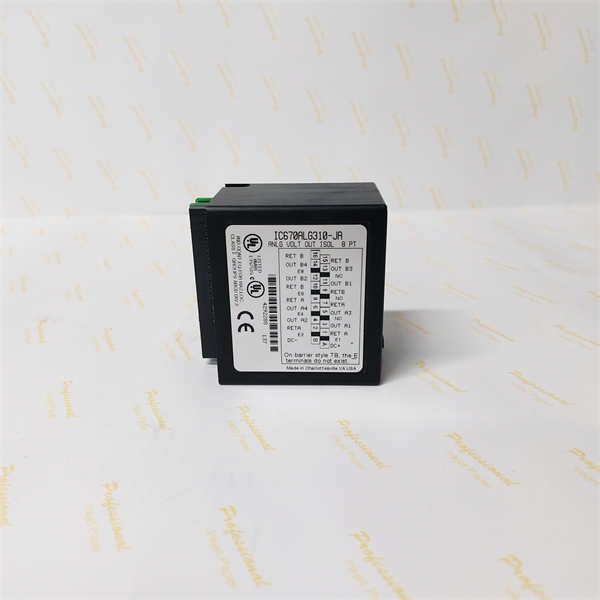

技术规格

产品型号:IC670ALG310

制造商:GE Fanuc(现为Emerson旗下)

产品类型:模拟量电压源输出模块

系列:Genius Field Control/Rx7i PACSystem(兼容)

输出通道数:8个(两组各4个，独立隔离)

输出电压范围:-10 VDC至+10 VDC

分辨率:14位

过/欠量程检测:±50 mV(输出限值以外)

总线电流消耗:170 mA(来自背板)

外部电源要求:18至30 VDC

诊断功能:过/欠量程报警、用户电源丢失、模块未校准检测

数据类型支持:字(Word)和位(Bit)数据类型

校准:支持现场校准和恢复出厂校准，校准数据存储在FLASH内存

通道配置:支持单个通道的激活/非激活配置

工作温度:0°C至55°C

安装方式:安装在I/O端子块上

主要特点和优势

GE IC670ALG310模拟量输出模块凭借其独特的工程设计和先进的功能，在工业控制领域提供了显著的特点和优势，确保了高精度控制和卓越的系统可靠性。

高精度与宽泛输出范围：GE IC670ALG310提供8个独立的模拟电压输出通道，支持-10V至+10V的宽泛输出范围，并具备14位的高分辨率。这意味着模块能够实现极其精细的电压调节，将数字控制信号精确地转换为现场执行器所需的模拟量，从而实现对阀门开度、电机速度、加热功率等过程变量的精确控制。这种高精度对于优化工艺流程、提高产品质量和减少能源消耗至关重要。

独立通道隔离与增强抗干扰：模块的8个输出通道被分为两组，每组4个通道，并进行电气隔离。这种设计有效地隔离了通道间的电气噪声和干扰，确保了每个输出信号的纯净性和稳定性。独立隔离的特性不仅提升了系统的可靠性，也降低了因单个通道故障影响其他通道的风险，使得GE IC670ALG310能够在复杂的工业电磁环境中稳定运行。

强大的诊断与报警功能：GE IC670ALG310内置了全面的诊断功能，能够实时检测多种异常情况，包括输出过量程/欠量程、用户电源丢失以及模块自身未校准状态。一旦检测到异常，模块会立即触发报警，并将详细的诊断信息发送至控制系统。这种前瞻性的诊断能力使得操作员和维护人员能够迅速定位问题并采取纠正措施，最大限度地减少停机时间并提高系统的可维护性。

灵活的配置与现场校准：GE IC670ALG310模块支持单个输出通道的灵活配置，包括激活/非激活模式以及用户可配置的量程缩放参数。此外，模块还支持现场重新校准功能，并且所有校准数据都安全地存储在FLASH内存中，无需外部存储。这种灵活性使得模块能够轻松适应不同的应用需求，并在不影响系统运行的情况下进行精确调整，简化了部署和维护过程。

紧凑型设计与高效集成：GE IC670ALG310采用紧凑型设计，能够轻松安装到空间受限的控制柜中。它与Genius Field Bus Interface Unit（BIU）无缝兼容，通过BIU从主机接收数字输出数据，并将其转换为模拟电压输出。其模块化的设计便于安装、更换和系统扩展，降低了整体系统的复杂性和成本。

IC670ALG310 GE

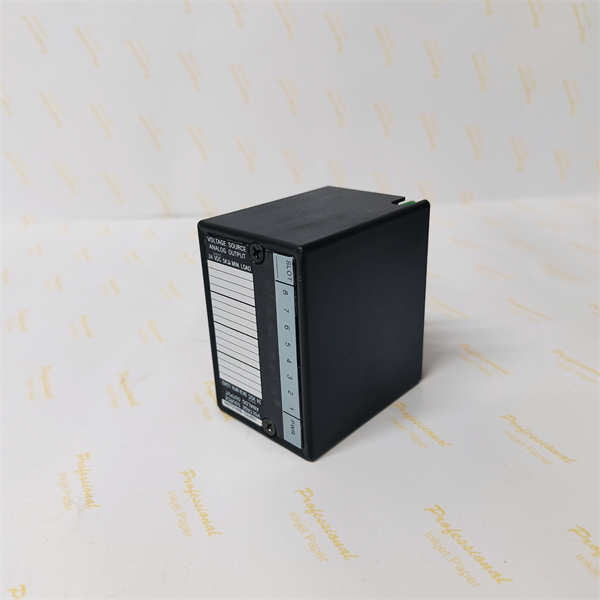

应用领域

GE IC670ALG310模拟量电压源输出模块作为GE Fanuc Genius Field Control系统的关键组件，凭借其高精度、高可靠性和强大诊断能力，广泛应用于各种对精确模拟量控制有严格要求的工业领域。

在电力发电厂中，IC670ALG310模块被用于精确控制锅炉的燃料流量、送风量、阀门开度以及汽轮机的调速系统。它将DCS或PLC的数字控制指令转换为精确的电压信号，驱动执行器，从而实现对燃烧效率、蒸汽参数和发电机组输出功率的精细调节，确保电厂安全高效运行。

在石油天然气行业中，从炼油厂、天然气处理到管道输送，GE IC670ALG310都扮演着重要角色。它用于控制工艺流程中的比例阀门，调节泵和压缩机的速度，以及控制混合和分离单元的精确投料。通过精确的电压输出，模块能够优化过程条件，确保产品质量，并提高生产效率和安全性。

在水处理和污水处理厂，IC670ALG310模块用于精确控制各种水处理化学品的投加量、泵站的流量以及阀门的开度，从而实现对水质、液位和压力的精确调节。这有助于优化水净化过程，确保出水水质符合标准，并降低运营成本。

在制造业和自动化生产线中，如汽车制造、电子装配、食品饮料加工等，GE IC670ALG310被用于精确控制伺服电机驱动器、变频器和机器人系统，实现对位置、速度和力矩的精确控制。它支持复杂的运动控制和过程自动化，提升了生产线的灵活性和自动化水平。

此外，该模块还在化工、制药、冶金等行业中发挥着关键作用，例如控制反应釜的加热冷却速率、调节生产线的传送速度或控制工业炉的温度，以满足多样化的工业控制需求。

相关产品

GE IC670ALG310模拟量电压源输出模块是GE Fanuc Genius Field Control系列的一部分，它与该系列及其他GE Fanuc自动化产品协同工作，共同构建完整的控制解决方案：

GE Fanuc Genius总线接口单元(BIU):例如IC670GBI102(120Vac/125Vdc供电BIU)，IC670GBI002(Genius总线接口单元)。IC670ALG310模块必须通过BIU与主机控制器通信。

GE Fanuc Genius I/O终端块:例如IC670CHS101(I/O底座，带热插拔功能)，IC670ALG310模块安装在这些终端块上。

GE Fanuc Genius数字量输入模块:例如IC670MDD441(24VDC 10输入/6输出混合离散模块)，用于采集开关量信号。

GE Fanuc Genius模拟量输入模块:例如IC670ALG630(模拟量输入模块，电流或电压输入)，与IC670ALG310配套使用，形成完整的模拟量I/O解决方案。

GE Fanuc Genius混合离散模块:例如IC670MDL730(离散输出模块，带电子短路保护)。

GE Fanuc Series 90-30/70 PLC控制器:Genius I/O模块（包括IC670ALG310）常与这些系列的PLC控制器配合使用，作为其分布式I/O扩展。

GE Fanuc手持编程器(Handheld Monitor,HHM):用于现场配置和校准IC670ALG310模块。

IC670ALG310 GE

安装与维护

安装前准备：在安装GE IC670ALG310模拟量输出模块之前，请务必详细阅读GE Fanuc Genius Field Control系统的官方安装手册和模块特定的技术文档，确保安装环境符合模块的0°C至55°C工作温度范围及其他环境要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。IC670ALG310模块应安装在兼容的Genius I/O终端块上，确保模块正确插入插槽并机械锁定，以保证与终端块和背板电源及通信连接的牢固可靠，并正确连接现场执行器的线缆，注意输出电压范围和接线方式，确保接地良好，符合EMC规范。

维护建议：为确保GE IC670ALG310模块的长期稳定运行和输出精度，建议定期进行预防性维护。这包括：定期检查模块及所有连接电缆是否有物理损伤、腐蚀或松动，特别是输出端子。保持控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。监控模块上的诊断和状态LED指示灯（如“Channel Active”指示灯），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题。利用GE Fanuc的编程软件或手持编程器（HHM），定期检查IC670ALG310模块的输出状态、诊断信息，并根据需要进行现场校准，以保持其输出的精确性。任何故障诊断和维修工作应由经过GE Fanuc或Emerson认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对GE IC670ALG310模拟量输出模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
