IBA SM128V (型号全称：ibaLink-SM-128V-i-2o) 是一款功能强大的 VMEbus 接口卡，由德国 IBA AG（领先的工业测量和数据分析解决方案提供商）设计制造。它作为VMEbus系统与IBA专有ibaNet光纤网络之间的关键接口，能够实现高速、可靠的模拟和数字信号传输。这款模块配备两个光纤链路：一个双向链路（Channel 1）支持 64个模拟输入/输出 (A) 和 64个数字输入/输出 (D)，另一个单向链路（Channel 2）提供 64A+64D 输出。它支持ibaNet的多种协议（包括3Mbit和32Mbit Flex），并兼容ibaPADU-8-IO和ibaNet750-BM系列等IBA产品。SM128V是工业自动化、过程监控和数据采集应用中，连接PLC和PC系统的理想选择，提供实时、高带宽的数据流，以支持ibaPDA和ibaLogic等高级软件功能。

IBA SM128V 产品概述

兄弟，你问的这个 IBA SM128V，全称是 ibaLink-SM-128V-i-2o，在工业自动化和数据采集领域里，它可是个“连接器专家”！这款由德国 IBA AG（在工业测量数据采集和分析方面赫赫有名）出品的 VMEbus 接口卡，它的核心任务就是把你基于 VMEbus 的PLC或计算机系统，与IBA强大的光纤网络 (ibaNet) 架构无缝地连接起来。

在现代工业生产中，尤其是在像钢铁、造纸、汽车制造等高速、大数据量的行业里，需要实时、高精度地采集各种过程数据（如温度、压力、振动、电流等）以及数字信号，并进行快速分析和控制。VMEbus系统虽然在工业领域有着成熟的应用，但随着数据量的爆炸式增长，需要更高效的通信方式。

而 IBA SM128V 正是为此而生。它提供了两个光纤链路：

通道1 (Channel 1)：这是一个双向的光纤链路，能够同时传输和接收 64个模拟信号 (A) 和 64个数字信号 (D)。这意味着它既可以用于数据输入（从现场采集数据），也可以用于数据输出（向执行器发送控制信号）。

通道2 (Channel 2)：这是一个单向的光纤链路，主要用于输出数据或诊断信息，同样支持 64个模拟信号 (A) 和 64个数字信号 (D)。

这些光纤链路能够以高达 1ms 的同步速率传输所有通道的数据，并且支持ibaNet的多种协议，包括与老版本兼容的3Mbit模式以及更高带宽、更灵活的32Mbit和32Mbit Flex协议（后者甚至能达到25µs的循环时间，传输4060字节数据）。它兼容一系列IBA的现场I/O设备，如ibaPADU-8-IO系列和ibaNet750-BM系列，以及ibaFOB-io, ibaFOB-4i(-S), ibaFOB-4o等光纤板卡。

简而言之，IBA SM128V 扮演着一个高性能的数据桥梁的角色，将传统VMEbus系统的数据流引入IBA的生态系统，从而可以利用ibaPDA（强大的测量数据采集和分析软件）和ibaLogic（用于信号处理和自动化）进行实时监控、故障诊断、过程优化和质量控制。它通过VMEbus供电，且具备地址开关、范围开关和状态LED等硬件设置，方便现场调试和使用。

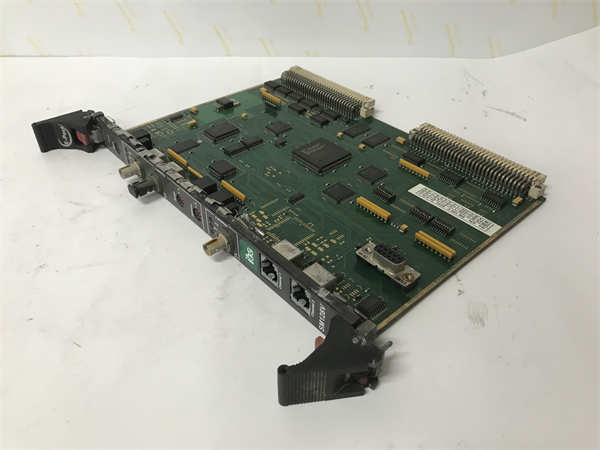

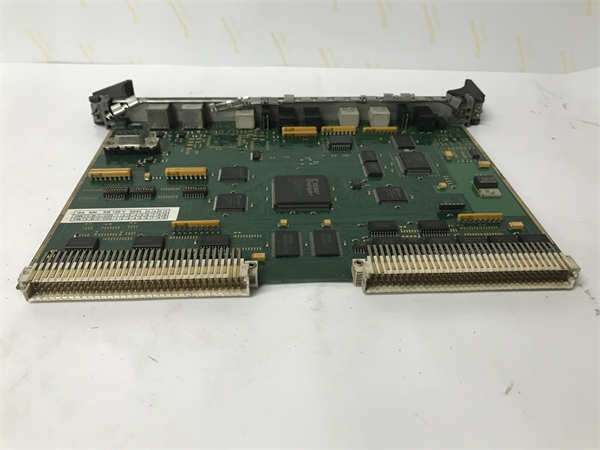

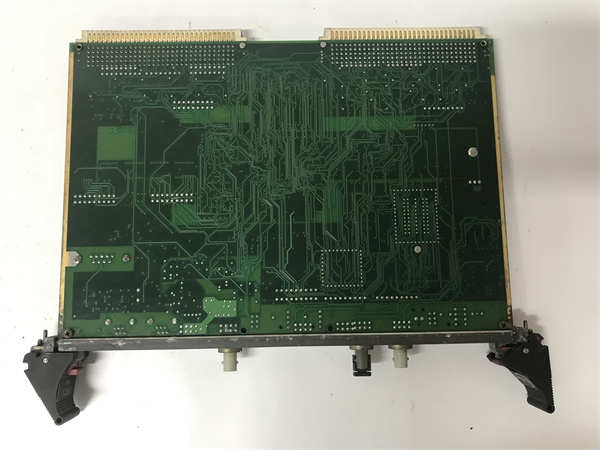

IBA SM128V

IBA SM128V 技术规格

参数名称	参数值
产品型号	ibaLink-SM-128V-i-2o (通常简称 SM128V)
制造商	IBA AG (德国)
产品类型	VMEbus 接口卡 / 光纤通信模块
总线接口	VMEbus (兼容 VME32 和 VME64 系统)
VMEbus 寻址模式	A24 和 A32
VMEbus 数据格式	D08 (E0), D16, D32 (A40 MD32 特殊请求)
VMEbus 地址空间	256 KBytes
光纤链路数量	2个
通道 1 (Channel 1)	双向光纤链路 (TX/RX)
– 信号能力	64 模拟输入 + 64 数字输入, 64 模拟输出 + 64 数字输出
– 连接器类型	标准 ST 型光纤连接器
通道 2 (Channel 2)	单向光纤链路 (TX, 仅传输)
– 信号能力	64 模拟输出 + 64 数字输出
– 连接器类型	标准 ST 型光纤连接器
支持 ibaNet 协议	3 MBit/s, 32 MBit/s, 32Mbit Flex
同步传输速率	1 ms (所有通道)；32Mbit Flex 模式下可达 25 µs (小数据量)
最大数据量 (32Mbit Flex)	4060 字节 @ 1.4 ms
兼容设备 (Channel 1)	ibaFOB-io, ibaFOB-4i(-S), ibaFOB-4o, ibaPADU-8-IO系列, ibaNet750-BM系列
兼容设备 (Channel 2)	ibaPADU-8-O, ibaLink-SM-64-SD16, ibaBM-DPM-S-64, ibaFOB-4i-S (Input), ibaFOB-io-S (Input)
操作模式	I/O 操作, 级联模式 (最多8张SM128V卡), Peer-to-Peer 模式
电源供应	5 V DC (通过 VMEbus)
前面板控制	地址开关 (S3), 范围开关 (S2), 模式开关, 复位按钮 (T1)
状态指示	LED指示灯 (Run, Link, Err – L1..L3, L4..L6)
安装类型	VMEbus 插槽 (6U VME 卡格式)
工作温度	-20°C 至 +60°C (具体请查阅手册)
存储温度	-40°C 至 +85°C
湿度	5% 至 95% RH, 非冷凝
重量	约 0.65 kg

主要特点和优势

兄弟，这块 IBA SM128V (ibaLink-SM-128V-i-2o) 之所以能在工业自动化领域站稳脚跟，那可不是没道理的，它有几个“拿手绝活儿”，听我给你说道说道：

首先，“光纤高速公路”，数据传输又快又稳！ 这可是它最核心的优势！传统的铜缆在长距离或复杂电磁环境下的数据传输是个麻烦事，容易受干扰，传输速率也有限。但 SM128V 通过 光纤链路 连接，直接解决了这些痛点。它提供双通道光纤通信，一个双向（输入输出都行），一个单向（专用于输出），总共能传输高达 128个信号（64模拟+64数字），而且能以 1毫秒的同步速率 传输所有通道数据。更厉害的是，它支持 ibaNet 32Mbit Flex 协议，这意味着在小数据量传输时，循环时间能达到惊人的 25微秒！这速度，在需要实时响应和高精度数据采集的应用中，简直是“火箭”级别，确保数据传输高带宽、抗干扰、远距离，生产过程不卡顿，数据采集不失真。

其次，VMEbus 系统的“智能扩展器”，老系统焕发新活力！ 很多工业现场还在用着性能稳定、可靠性高的 VMEbus 控制系统。但这些老系统在面对现代高速数据采集和高级分析需求时，可能会显得力不从心。IBA SM128V 正是解决这个问题的“神器”！它无缝地融入 VMEbus 架构，让老旧的VME系统也能连接到 IBA 现代化、强大的 ibaPDA 测量数据采集系统 和 ibaLogic 自动化软件。这意味着你不用大刀阔斧地改造整个VME系统，就能享受现代数据分析和过程优化的好处，大大节省了升级成本和时间，让你的老系统也能“跟上时代步伐”。

再来，多功能，高兼容，系统集成更轻松！ 这块卡不是“单打独斗”的选手，它是个“团队合作者”。 SM128V 支持多种操作模式，比如I/O操作模式（直接进行输入输出控制）和级联模式（最多可以串联8张SM128V卡，进一步扩展I/O能力），还有Peer-to-Peer模式（实现VME系统间的直接数据交换）。而且，它兼容 IBA 旗下的多种现场 I/O 模块（如 ibaPADU-8-IO 系列）和光纤接口卡，这大大简化了系统设计和集成。无论是 PLC 数据采集，还是过程监控，亦或是实现复杂的控制策略， IBA SM128V 都能轻松应对，为你的工业系统提供一个灵活、开放的通信平台。

还有，强大诊断，故障排查“有迹可循”。模块前面板带有直观的 LED 指示灯 (Run, Link, Err)，能够清晰地显示模块的运行状态、光纤链路连接状态和任何错误信息。这意味着，当系统出现问题时，现场工程师能够迅速通过指示灯判断大致原因，结合 IBA 的软件工具（如 ibaDiag），进一步深入诊断。这种友好的诊断功能，能有效缩短故障排查时间，减少停机损失，确保生产线的连续稳定运行。

The IBA SM128V (ibaLink-SM-128V-i-2o) distinguishes itself in industrial automation through several key advantages. Firstly, its fiber optic high-speed communication is a standout feature. Unlike traditional copper cabling, the SM128V’s fiber optic links are immune to electromagnetic interference and facilitate long-distance data transmission. With two dedicated fiber optic channels—one bidirectional for 64 analog and 64 digital I/O, and one unidirectional for 64 analog and 64 digital outputs—it ensures high-bandwidth, real-time data flow. Crucially, it supports the ibaNet 32Mbit Flex protocol, enabling synchronized data transmission at a rate of 1 millisecond for all channels, and even as fast as 25 microseconds for smaller data packets. This “rocket-speed” data capability is vital for high-precision, real-time control, ensuring process stability and data integrity.

Secondly, the SM128V acts as an intelligent extender for VMEbus systems, revitalizing older infrastructures. Many industrial facilities still rely on the robust and proven VMEbus architecture. However, these systems often struggle with the demands of modern high-speed data acquisition and advanced analytics. The SM128V seamlessly integrates into existing VMEbus systems, bridging them to IBA’s contemporary ibaPDA measurement data acquisition system and ibaLogic automation software. This strategic upgrade path allows facilities to leverage advanced data analysis and process optimization without undergoing costly and time-consuming wholesale system overhauls, thus extending the lifespan and capabilities of their legacy VME investments.

Thirdly, its versatility and high compatibility simplify system integration. The SM128V supports various operational modes, including direct I/O operation for control and monitoring, cascading mode (allowing up to eight SM128V cards to be daisy-chained for expanded I/O capacity), and peer-to-peer mode for direct data exchange between VME systems. Its compatibility with a wide range of IBA’s field I/O modules (like the ibaPADU-8-IO series) and other fiber optic interface cards streamlines system design and implementation. This flexibility makes the SM128V an ideal communication platform for diverse industrial applications, from PLC data acquisition to complex process control strategies.

Finally, the module offers robust diagnostics for efficient troubleshooting. Front-panel LED indicators (Run, Link, Err) provide clear visual cues regarding the module’s operational status, fiber optic link integrity, and any error conditions. This immediate feedback enables on-site engineers to quickly identify potential issues. When combined with IBA’s software tools, such as ibaDiag, it facilitates in-depth diagnostics, significantly reducing troubleshooting time and minimizing costly production downtime, thereby ensuring continuous and stable operational performance.

应用领域

你问这 IBA SM128V 这种VMEbus光纤接口卡能用在哪儿？兄弟，它的应用场景那可都是对数据采集、传输速度、实时性以及系统扩展性有高要求的工业领域！因为它能够连接传统VMEbus系统和IBA的高速光纤网络，所以它在以下工业领域中发挥着关键作用：

钢铁行业：

在轧钢机、连铸机等高速生产线上，需要实时采集大量的温度、压力、振动、速度、电流等模拟和数字信号。 SM128V 可以将这些来自PLC（通过VMEbus连接）或独立I/O模块的数据，高速传输到 ibaPDA 等数据分析系统，用于过程优化、质量控制和故障诊断。

例如，在热轧过程中，实时监控钢板尺寸、温度变化，通过数据分析优化轧制参数。

造纸和印刷行业：

在纸机、印刷机等设备中，需要精确控制纸张的厚度、湿度、张力，以及设备的运行速度。 SM128V 能够传输这些关键参数，帮助实现高精度控制和生产效率优化。

汽车制造（特别是试验台和生产线）：

在发动机试验台、变速箱试验台等测试环境中，需要高速、同步地采集各种传感器数据（如扭矩、转速、温度）。 SM128V 能够提供必要的接口，将测试数据实时传输到iba系统进行详细分析和报告生成。

在总装线或冲压线，用于采集机器人、夹具等设备的运行状态和故障诊断信息。

电力行业（特别是监测和诊断）：

在发电机、汽轮机、变压器等大型设备的状态监测 (Condition Monitoring) 系统中，SM128V 可以用于采集振动、温度、电流等信号，并将数据传输至iba分析软件，进行早期故障预警和预测性维护。

机械制造和设备制造商：

对于大型复杂机械设备（如风力发电机、数控机床），SM128V 可以集成到其控制系统中，用于实时采集设备运行数据，帮助设备制造商进行性能优化、远程诊断和售后服务。

其他对实时数据采集和分析有需求的行业：

任何需要将现场PLC或自动化设备的数据，以高带宽、高可靠性方式传输到上位系统进行详细分析、优化或故障排除的工业应用，IBA SM128V 都是一个理想的解决方案。

总之，IBA SM128V 是那些希望通过高速、高质量的数据流来提升生产效率、优化过程控制、进行精确故障诊断和实现预测性维护的工业企业，连接其VMEbus系统与现代数据分析平台的关键选择。
