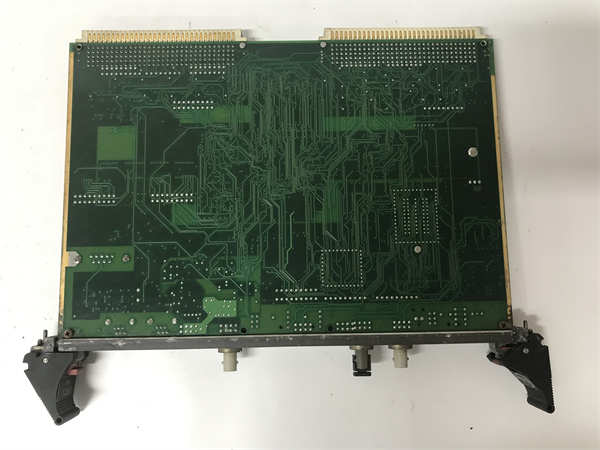

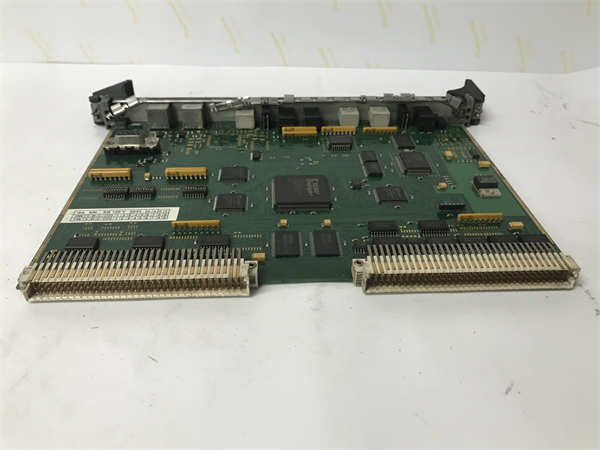

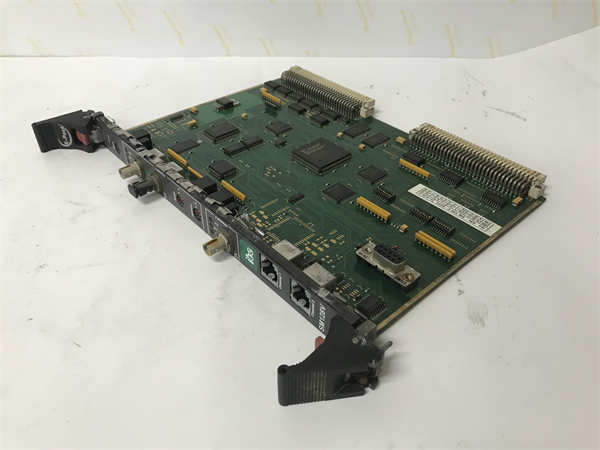

IBA SM128V VMEbus接口板/光纤接口模块

描述

IBA SM128V是一款高性能的VMEbus接口板，由德国领先的测量和分析系统供应商iba AG精心设计和制造。作为工业自动化和过程监控系统中的关键组件，IBA SM128V旨在为VMEbus兼容的PLC和计算机系统提供多功能、双向的数据接口。该模块能够高效地进行过程数据采集、实时监控，并广泛应用于各种控制系统场景。其核心功能在于通过高速光纤链路，实现与iba AG旗下ibaPDA（过程数据采集系统）和ibaLogic（逻辑处理系统）等软件平台的无缝集成，从而构建起一个强大的数据流和控制回路。

IBA SM128V的独特之处在于其卓越的通信能力和灵活性。它支持多达64个输入通道（模拟量和数字量）和128个输出通道，并通过光纤接口确保了数据传输的抗干扰性和长距离传输能力。该接口板不仅能处理大量的过程信号，还能通过级联模式扩展系统规模，连接多个ibaPADU-8或ibaNet750-BM系列过程输入/输出设备。IBA SM128V在工业控制系统中扮演着至关重要的角色，它能够将VMEbus系统中的数据实时、准确地传输到上位机进行分析、存储和控制，是构建高效、可靠的工业数据采集与监控解决方案的基石。

IBA SM128V

技术规格

产品型号:SM128V

制造商:iba AG

产品类型:VMEbus接口板/光纤接口模块

接口协议:VMEbus

输入通道数:最大64(模拟量+数字量)

输出通道数:最大128

通信接口:光纤(通道1:TX/RX,通道2:TX)

光纤连接器:ST型标准连接器

总线地址:可调(通过DIP开关)

数据格式:WORDs和DWORDs，支持BIG ENDIAN或LITTLE ENDIAN

内存空间:256 kByte(VMEbus地址空间)

级联能力:最多8块SM128V卡可级联(通过通道1光纤链路)

兼容软件:ibaPDA,ibaLogic

供电:来自VMEbus背板

安装要求:标准VMEbus插槽

主要特点和优势

IBA SM128V VMEbus接口板凭借其专为工业数据采集和控制设计的独特优势，成为过程自动化领域的理想选择。

高速实时数据传输：SM128V的核心优势在于其通过iba光纤链路实现的高速数据传输能力。每个光纤链路能够传输多达64个模拟信号和64个数字信号，总计128个信号，确保了过程数据的实时性和完整性。这种高速传输对于需要精确同步和快速响应的工业应用至关重要，例如在钢铁、造纸或电力等行业中，能够实现对生产过程的精确监控和控制，从而优化操作效率和产品质量。

卓越的系统集成能力：作为一款VMEbus接口板，IBA SM128V能够无缝集成到现有的VMEbus兼容PLC和计算机系统中。它不仅仅是一个简单的接口，更是将传统VMEbus架构与iba AG强大的数据采集和分析软件（如ibaPDA和ibaLogic）连接起来的桥梁。这种兼容性大大降低了系统升级和扩展的复杂性，使得用户可以充分利用现有硬件投资，同时提升系统的智能化水平。

灵活的I/O扩展性：SM128V支持通过光纤级联的方式扩展I/O点数，每个光纤输出可连接多达8个ibaPADU-8-O输出设备，极大地增强了系统的灵活性和可扩展性。这意味着用户可以根据实际应用需求，灵活配置和扩展模拟量和数字量输入/输出，无需更换核心控制器。这种模块化和可扩展的设计使得IBA SM128V能够适应从小型监控到大型复杂控制系统的各种规模应用。

强大的抗干扰性与长距离传输：采用光纤通信是IBA SM128V的一个关键优势。光纤传输不仅不受电磁干扰的影响，确保了数据在恶劣工业环境中的稳定性和可靠性，还支持较长的传输距离，使得数据采集点和控制中心之间可以有更大的物理距离。这对于大型工厂和分散式系统架构尤其重要，显著提升了系统的鲁棒性和部署灵活性。

易于配置与诊断：IBA SM128V提供了DIP开关用于地址和数据格式的配置，使得安装和初始设置相对简便。与ibaAG的诊断工具和软件配合使用，能够对光纤链路和模块状态进行有效监控和故障诊断，缩短了系统调试和故障排除的时间，提高了系统的可维护性。

IBA SM128V

应用领域

IBA SM128V VMEbus接口板凭借其高性能和出色的兼容性，广泛应用于需要高精度实时数据采集和过程监控的工业自动化领域。

在钢铁和有色金属行业，IBA SM128V常用于轧机、连铸机和热处理线的过程数据采集和监控。它能够实时获取温度、压力、速度、厚度等关键参数，并与ibaPDA等软件配合，进行生产过程的质量分析、故障诊断和工艺优化，确保产品质量和生产效率。

在电力和能源行业，IBA SM128V用于电力设备的运行状态监测，如汽轮机、发电机组的振动、温度、电流等参数。通过其高速数据传输能力，能够实现对设备运行状态的实时评估和预警，为设备的预测性维护和故障分析提供数据支持，保障电力系统的稳定运行。

对于造纸和印刷行业，IBA SM128V可用于纸浆制备、造纸机、印刷机等环节的速度、张力、湿度和厚度控制。其精确的数据采集和反馈能力有助于维持生产过程的稳定，减少废品率，提高产品一致性。

在汽车制造和机械制造行业，IBA SM128V广泛应用于生产线上的质量控制和性能测试。例如，在发动机测试台、传动系统测试或车辆耐久性测试中，它能够精确采集多通道的传感器数据，为研发和生产质量管理提供关键的实时数据。

此外，IBA SM128V也适用于石油天然气、化工、制药等流程工业的生产过程优化和故障诊断，以及科研机构和大学实验室中对VMEbus系统的高速数据采集和控制需求。无论是哪种应用，SM128V都能够提供可靠的数据桥梁，赋能智能制造和工业4.0的实施。

相关产品

IBA SM128V通常作为iba AG完整数据采集和分析解决方案中的一部分，与iba AG的其他硬件和软件产品协同工作。以下是一些与SM128V相关的产品：

ibaPDA:这是iba AG的核心过程数据采集和分析软件，SM128V作为其硬件前端，将VMEbus系统中的数据实时传输至ibaPDA进行存储、显示、分析和报告生成。

ibaLogic:iba AG的逻辑处理和控制软件，可以与SM128V配合，利用采集到的数据执行逻辑运算和控制策略。

ibaFOB-4i/ibaFOB-4o:这些是iba AG的光纤I/O卡，用于PC端或工业PC，作为iba光纤链路的接收或发送端，与IBA SM128V的光纤接口相连。

ibaPADU-8:这是一系列过程模拟/数字输入单元，通过iba光纤链路与IBA SM128V连接，扩展了系统的模拟量和数字量输入能力。

ibaBM-PN:如果系统需要将VMEbus数据与PROFINET网络集成，ibaBM-PN这类总线监视器可以作为IBA SM128V的补充，扩展其通信范围。

ibaNet750-BM:另一系列通过iba光纤网络进行通信的模块化I/O设备，可与IBA SM128V共同构建分布式I/O系统。

ibaLink-SM-64-io:这是一款功能与SM128V类似，但可能在通道数或特定功能上有所差异的接口卡，可以作为替代或补充方案。

这些相关产品共同构成了iba AG灵活且强大的测量和自动化解决方案，使得IBA SM128V能够更好地服务于各种复杂的工业应用场景。

IBA SM128V

安装与维护

安装前准备：在安装IBA SM128V模块之前，请务必详细阅读iba AG提供的官方安装手册，了解所有安全注意事项和具体安装步骤。确认VMEbus机架和电源满足SM128V的电气要求。在操作前，请佩戴防静电手环，并在断电状态下进行安装。根据系统配置，通过模块上的DIP开关正确设置IBA SM128V的VMEbus地址和光纤链路的数据格式（例如整数或浮点格式）。检查光纤连接器（ST型）是否清洁无损，并准备好所需的光纤跳线。确保所有连接都牢固可靠，以避免在系统启动后出现通信故障。

维护建议：为确保IBA SM128V模块的长期稳定运行，建议定期进行以下维护检查：定期检查模块的物理状况，包括是否有灰尘堆积、连接器是否松动或损坏。光纤接口应保持清洁，避免划伤或污染，因为这会影响数据传输质量。虽然SM128V是固态设备，但仍建议定期使用压缩空气清洁VMEbus机架内部，防止灰尘影响散热或造成电气短路。对于使用IBA SM128V的系统，应定期检查ibaPDA或ibaLogic软件中的诊断信息，及时发现并解决通信错误或模块故障。在进行任何维护操作或更换模块之前，务必断开系统电源，并遵循iba AG的指导手册，以确保操作安全和设备完整性。
