HONEYWELL TC-CCN014 通讯控制模块 – Experion PKS 系统核心网关，保障网络畅通！

描述

HONEYWELL TC-CCN014：这块控制网络接口模块（CNI），是霍尼韦尔Experion PKS和TDC 3000系统里控制器通讯的“指挥官”！它将C200/C300控制器接入容错控制网络，实现高速、冗余的数据交换。核心功能：高性能网络通讯、实时诊断与冗余切换，工作电压：24 VDC，安装环境：工业级高可靠性设计。

TC-CCN014 产品概述

霍尼韦尔 HONEYWELL TC-CCN014，业内通常简称为 CNI（Control Network Interface）模块，它在整个分布式控制系统（DCS）架构中扮演着至关重要的网络前端处理单元角色。这款模块是专为霍尼韦尔的C200E或C300控制器等高性能控制设备设计的，目的是让这些**“大脑”能够接入并驾驭整个DCS系统的控制网络**（Control Network），无论是传统的Local Control Network (LCN) 还是现代的Experion Control Network (ECN) 架构。3

该模块的核心价值在于提供了高可靠性和高吞吐量的网络接入。它不仅是一个简单的物理接口，更是一个具备智能协议处理和流量仲裁能力的处理器。HONEYWELL TC-CCN014 确保C300控制器内产生或需要的过程数据（Process Data）、报警（Alarm）和事件（Event）信息，能够以实时且高优先级的速度，在控制器、操作站（HIS）和历史服务器之间进行交换。它支持热插拔（Hot-Swappable）和网络冗余（Network Redundancy）功能，这意味着即使一个网络接口或模块出现故障，系统也能瞬间切换到冗余路径，实现无扰动运行（Bumpless Operation）。

对于正在维护或升级霍尼韦尔大型流程工业控制系统的用户来说，HONEYWELL TC-CCN014 是保障系统高可用性（High Availability）和数据完整性（Data Integrity）的基石。没有它，再强大的C300控制器也无法与外界通讯，整个DCS系统就成了一堆信息孤岛。

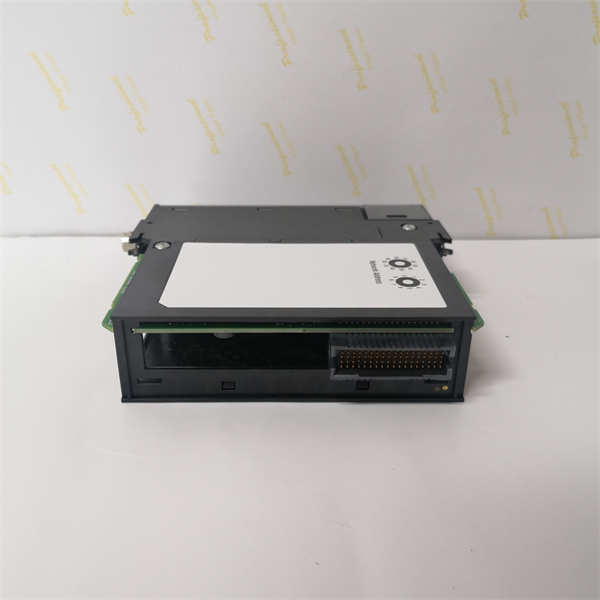

HONEYWELL TC-CCN014

TC-CCN014 技术规格

主要特点和优势

无与伦比的容错能力：

HONEYWELL TC-CCN014 的设计核心就是容错（Fault Tolerance）。它支持双网络冗余配置，通常使用两条独立的通讯线路接入DCS控制网络。一旦其中一条线路或端口出现问题，TC-CCN014 会在毫秒级的时间内自动切换到健康的冗余通道，整个过程对上层控制器和操作员来说是透明的、无感的。这种设计在石化、电力和冶金等连续性生产行业至关重要，它保障了系统在恶劣环境下能够“打不死的”连续运行。

高性能实时通讯：

作为控制器与网络之间的接口，TC-CCN014 必须具备极高的数据吞吐量（Throughput）和极低的网络延迟（Latency）。它内置了专用的通讯处理器，能够快速处理和封装来自C300控制器的实时数据包，并以最高优先级发送到网络上。这种高性能确保了控制回路的时效性，特别是对于那些闭环控制（Closed-Loop Control）和高级控制（Advanced Process Control, APC）策略，数据传输慢一点都可能导致控制质量下降甚至系统失稳。

易维护性与向下兼容：

HONEYWELL TC-CCN014 采用了热插拔（Hot Swap）设计。这意味着在系统运行状态下，如果模块出现故障，工程师可以直接将其拔出并更换新的备件，无需关闭整个控制器机架，极大地简化了维护流程。同时，TC-CCN014 在设计上考虑了与霍尼韦尔老系统（如TDC 3000）的兼容性，它通常可以作为老型号 TC-CCN013 的直接替代（Direct Replacement），为系统升级和备件管理提供了极大的便利。这种对系统遗产（System Legacy）的保护，是老客户忠诚于霍尼韦尔DCS的重要原因。

Core Technical Edge and Performance

The HONEYWELL TC-CCN014 Control Network Interface module is engineered to provide a robust and highly available communication path for the critical C300/C200 controllers. Its fundamental technical strength is its implementation of Network Fault Tolerance (NFT) through seamless, deterministic redundancy management. The module actively manages dual communication channels, instantly executing a switchover (Switchover) upon detecting a failure, which is vital for maintaining process continuity (Process Continuity) without any bump to the control loops.

Operating on the Experion Control Network (ECN) protocol, the TC-CCN014 handles the high-volume data traffic necessary for the controller’s real-time operations, including Peer-to-Peer Communication (P2P) between controllers. This high-speed, deterministic exchange ensures that complex control strategies, distributed across multiple controllers, execute with precise synchronization and minimal latency. The module’s industrial hardening—including comprehensive diagnostics and low power consumption from the 24 VDC backplane—underscores its reliability and makes the TC-CCN014 a cornerstone component for any mission-critical Distributed Control System (DCS) installation.4

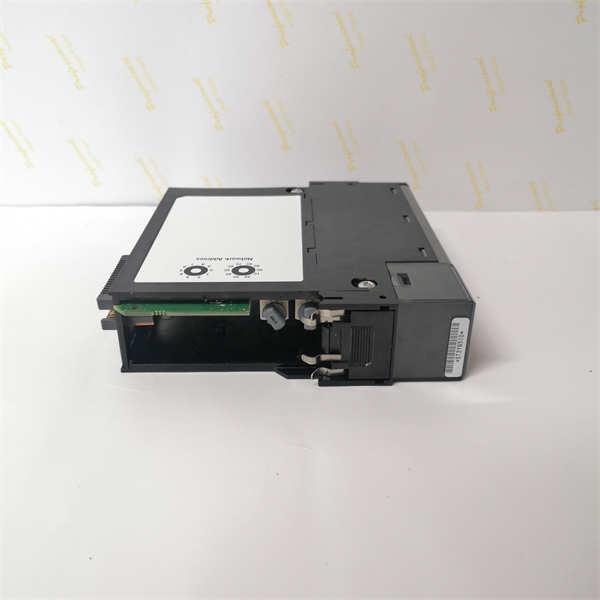

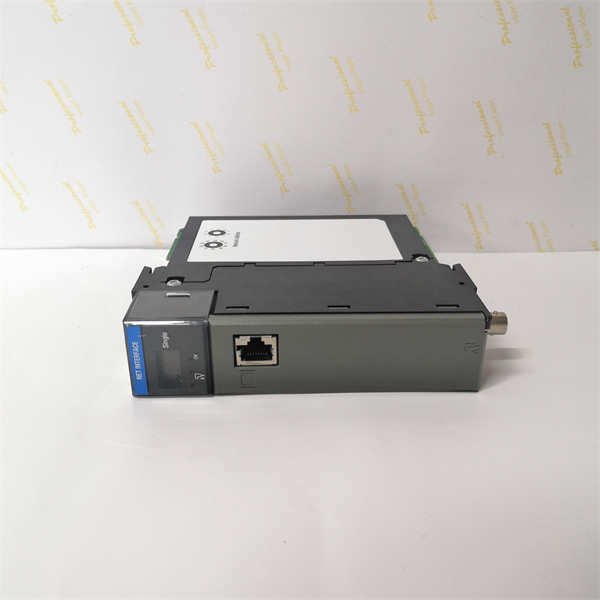

HONEYWELL TC-CCN014

应用领域

HONEYWELL TC-CCN014 的应用领域遍布所有采用霍尼韦尔Experion PKS或TDC 3000作为核心控制平台的大型流程工业。

石油和天然气： 在炼油厂、天然气处理厂和海上采油平台，控制系统的连续运行是安全和效益的生命线。TC-CCN014 确保了数千个控制回路的数据能够在控制器和操作员之间实时交换，支持紧急停车系统（Emergency Shutdown System, ESD）和火气系统（Fire and Gas System）的联动。

电力与能源： 在燃煤电厂、联合循环电厂以及核电站，HONEYWELL TC-CCN014 被用于连接汽轮机控制、锅炉燃烧管理系统（BMS）和脱硫脱硝系统。其网络冗余特性保证了在电网波动或电磁干扰严重的复杂环境中，控制指令的传输绝不中断，这对防止机组跳闸至关重要。

化工与制药： 在精细化工、基础化工和大规模制药生产线中，工艺流程的控制精度要求极高。TC-CCN014 提供了所需的高带宽和低延迟网络，完美支撑了C300控制器执行的复杂的批次控制（Batch Control）和顺序控制（Sequential Control）逻辑，确保产品质量的一致性和可追溯性。

相关产品

TC-CCN014 作为 CNI 模块，需要与以下关键部件配套使用：

CC-PCNT01：霍尼韦尔 C300 控制器主处理器模块（Controller Processor Module），TC-CCN014 插入其I/O机架中。

CC-PAIH01：霍尼韦尔 C200E 控制器主处理器模块，与C300类似，TC-CCN014 负责为其提供网络连接。

TC-CCN013：TC-CCN014 的前身型号，TC-CCN014 通常可以直接替代它，功能上更先进、更稳定。

TC-PPD011：电源分配模块（Power Distribution Module），它为控制器和包括 TC-CCN014 在内的所有I/O模块提供稳定的24VDC电源。

TC-PRS021：霍尼韦尔的以太网交换机或网络终端设备，用于构建和管理 TC-CCN014 所连接的 Experion Control Network 物理链路。

安装与维护

安装前准备：安装 HONEYWELL TC-CCN014 模块时，你首先要做的，是核对固件版本和系统兼容性，虽然它是热插拔设计，但在老旧的 TDC 系统中，新模块的固件可能需要与现有的主控制器（如 C300）的软件版本匹配。物理安装时，务必将模块轻轻推入专用的 I/O 机架插槽，确保其与背板连接器完全咬合，到位后确认锁定。然后，连接控制网络电缆，特别是双冗余网络，必须确保两条电缆都牢固连接到 TC-CCN014 的正确端口，并且电缆两端的网络终端电阻（如果使用）设置正确。

维护建议：对于 TC-CCN014 的维护，重点是网络诊断和环境监测。定期通过操作站或专用诊断工具，查看 HONEYWELL TC-CCN014 的诊断状态和网络健康度，比如看它是否有通讯错误计数增加、网络丢包率升高等异常情况。如果发现 TC-CCN014 的状态指示灯（Status LED）显示异常（如非绿色），应立即检查网络物理连接。由于它是高密度电子器件，保持控制柜内部的通风和温度稳定至关重要，过高的温度会大大缩短 TC-CCN014 内部电容等元件的寿命。
