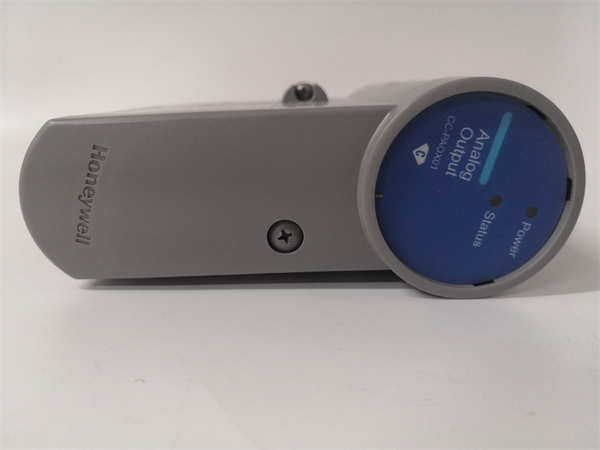

HONEYWELL CC-PAOX01 | 模拟量输出扩展模块 | Experion PKS C300 系统高可靠性驱动方案

描述

关键技术规格

• 产品型号: CC-PAOX01
• 制造商: HONEYWELL
• 所属系统: Experion Process Knowledge System (PKS) – C300 控制器平台
• 输出通道数: 16 通道，支持全冗余配置（需配对使用）
• 信号类型: 4–20 mA（默认），支持 0–20 mA（通过软件或跳线配置，依固件版本而定）
• 负载能力: 最大 750 Ω @ 24 VDC（满足 HART 兼容性要求）
• 隔离方式: 通道间及通道对地光电隔离，隔离电压 ≥ 500 VAC
• 精度: ±0.1% of span（典型值，25°C）
• 分辨率: 16-bit DAC
• HART 支持: 支持叠加 HART 数字通信（用于设备配置与诊断），可由 Asset Manager 或 Control Builder 发起
• 安装方式: 插入 C300 I/O 背板（如 CC-TAOX01 或 CC-TAOM01 底座），占用1个槽位，支持热插拔（需系统配置启用）

HONEYWELL CC-PAOX01

功能定位与应用场景分析

HONEYWELL CC-PAOX01 是 Experion PKS C300 控制系统中的关键模拟量输出模块，专为驱动高完整性过程执行机构而设计。在连续流程工业中，该模块将控制器计算出的设定值精确转换为 4–20 mA 电流信号，直接作用于调节阀定位器、变频器或电动执行器，是实现闭环控制的“最后一环”。其冗余架构确保在单卡故障时输出无扰切换，避免因信号中断导致工艺失控，满足 SIL2 安全等级对执行层可靠性的要求。

典型应用场景包括：

• 场景一：用于炼油厂加氢反应器进料流量控制回路，驱动气动调节阀，其输出稳定性直接影响反应温度与产品质量一致性。
• 场景二：部署于天然气处理厂脱水单元的甘醇循环泵变频控制，通过 4–20 mA 信号调节电机转速，实现能耗优化与液位稳定。
• 场景三：作为运行超10年的化工装置 PKS 系统备件，用于替换老化 AO 卡，防止因输出漂移或通道失效导致阀门误动作，同时保持与现有 C300 架构的无缝兼容。

质量标准与测试流程

在过程控制系统中，模拟量输出的偏差或中断可能导致阀门全开/全关，引发安全或环保事件。因此，我们对 CC-PAOX01 执行严格的驱动级验证流程：

• 外观与清洁：所有模块均检查端子排、连接器及 PCB 是否有腐蚀、焊点裂纹或电容鼓包；使用防静电工具清洁背板金手指，确保接触可靠性。
• 上机实测：模块将被安装到真实 C300 测试机架（含冗余控制器与指定 I/O 底座），加载标准 Control Builder M 项目，在 Experion Station 中进行不少于 48 小时的连续输出扫描与冗余切换测试。
• 功能诊断：使用高精度电子负载（如 250 Ω + 0.1%）和六位半万用表，对全部16通道分别输出 4 mA、12 mA、20 mA 信号，验证误差 ≤ ±0.1%；模拟开路、短路及过载工况，确认模块能正确触发“Channel Fault”并上报至 PKS；验证 HART 通信下行能力（如写入设备参数）。
• 质保承诺：仅通过全部输出精度、冗余同步性、负载适应性与诊断功能测试的 CC-PAOX01 方可出库，并提供12个月质保，覆盖 DAC、输出驱动电路、HART 调制器及内部通信接口的早期失效。

HONEYWELL CC-PAOX01

兼容性与升级路径 (技术支持)

为确保 CC-PAOX01 100% 适用于您的 Experion PKS 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 C300 控制器固件版本 ≥ R430；早期 R3xx 版本可能不支持 HART 下行通信或完整诊断上报。
• 配套组件：必须与指定 I/O 底座配合使用，如 CC-TAOX01（非冗余）或 CC-TAOM01（冗余）；错误底座将导致供电异常或模块无法识别。
• 替代关系：CC-PAOX01 的后续型号为 CC-PAOX02（增强诊断与 HART 支持）；若系统已迁移至 Experion PKS V5+ 并采用通用 I/O（Universal I/O）架构，则需改用 CC-UAOx 系列，不可直接替换。
