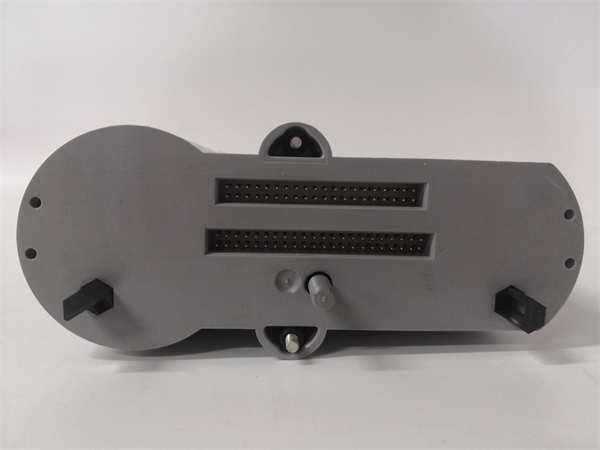

HONEYWELL CC-PAIX01 | 模拟量输入扩展模块 | Experion PKS C300 系统可靠性集成方案

描述

关键技术规格

• 产品型号: CC-PAIX01
• 制造商: HONEYWELL
• 所属系统: Experion Process Knowledge System (PKS) – C300 控制器平台
• 输入通道数: 16 通道，支持全冗余配置（需配对使用）
• 信号类型: 4–20 mA（默认），支持 0–20 mA、±10 V（通过跳线或软件配置，依固件版本而定）
• 隔离方式: 通道间及通道对地光电隔离，隔离电压 ≥ 500 VAC
• 精度: ±0.1% of span（典型值，25°C）
• 分辨率: 16-bit ADC
• HART 支持: 支持叠加 HART 数字通信，可透传至 Asset Manager 或 Control Builder
• 安装方式: 插入 C300 I/O 背板（如 CC-TAIM01 或 CC-TAIX01 底座），占用1个槽位，支持热插拔（需系统配置启用）

HONEYWELL CC-PAIX01 |

功能定位与应用场景分析

HONEYWELL CC-PAIX01 是 Experion PKS C300 分布式控制系统中的高性能模拟量输入模块，专为连续过程工业中对信号精度、可靠性和诊断能力要求严苛的应用而设计。它解决了在炼油、化工、电力等场景中“如何在高噪声环境下稳定采集关键过程变量（如温度、压力、流量）”的核心挑战。通过冗余配置，该模块确保即使单卡故障，控制回路仍能无扰运行，满足 SIL2 安全等级要求。

典型应用场景包括：

• 场景一：用于炼油厂常减压装置的塔底温度与压力监测回路，作为主控调节的反馈信号源，其高精度与抗干扰能力直接影响产品质量稳定性。
• 场景二：部署于联合循环电厂余热锅炉（HRSG）水位控制系统，采集差压变送器信号，支持 HART 诊断以实现预测性维护。
• 场景三：作为已投运10年以上的化工厂 PKS 系统扩容或替换备件，用于替代老化 AI 卡，避免因漂移或通道失效导致控制偏差，同时保持与现有 C300 架构的完全兼容。

质量标准与测试流程

在过程控制系统中，模拟量输入的漂移或中断可能导致控制失稳甚至安全事故。因此，我们对 CC-PAIX01 执行严格的信号级验证流程：

• 外观与清洁：所有模块均检查端子排、连接器及 PCB 是否有腐蚀、焊点开裂或电容鼓包；使用防静电工具清洁背板金手指。
• 上机实测：模块将被安装到真实 C300 测试机架（含冗余控制器与 I/O 底座），加载标准 Control Builder M 项目，在 Experion Station 中进行不少于 48 小时的连续信号扫描与冗余切换测试。
• 功能诊断：使用高精度程控电流源（如 Fluke 754）对全部16通道施加 4 mA、12 mA、20 mA 信号，验证读数误差 ≤ ±0.1%；模拟开路、短路及超量程工况，确认模块能正确触发“Channel Fault”并上报至 PKS；验证 HART 通信透传功能。
• 质保承诺：仅通过全部精度、冗余同步性与诊断功能测试的 CC-PAIX01 方可出库，并提供12个月质保，覆盖 ADC、隔离放大器、HART 调制解调器及内部通信接口的早期失效。

HONEYWELL CC-PAIX01 |

兼容性与升级路径 (技术支持)

为确保 CC-PAIX01 100% 适用于您的 Experion PKS 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 C300 控制器固件版本 ≥ R430；早期 R3xx 版本可能不支持全部诊断功能或 HART 透传。
• 配套组件：必须与指定 I/O 底座配合使用，如 CC-TAIX01（非冗余）或 CC-TAIM01（冗余）；错误底座将导致无法识别或供电异常。
• 替代关系：CC-PAIX01 的直接替代型号为 CC-PAIX02（增强诊断版）；若系统已升级至 Experion PKS V5+ 并采用通用 I/O（Universal I/O）架构，则需改用 CC-UAIx 系列模块，不可直接替换。
