HONEYWELL 51401583-100 – NIM 节点高性能通信保障，工业级耐用！

描述

HONEYWELL 51401583-100 EPNI 是霍尼韦尔 TDC 3000/TPS 分布式控制系统 (DCS) 中 NIM (网络接口模块) 的核心处理器和逻辑主板。作为增强型过程网络接口，它负责LCN（本地控制网络）与 UCN（通用控制网络）之间所有数据包的路由、协议转换和双冗余链路的智能管理，是确保网络通信连续性的关键。它需配合 NIM MODEM 桨板卡工作。系统平台：TDC 3000/TPS；核心功能：LCN-UCN 路由/协议转换；供电电压：24 VDC；物理接口：背板连接。

HONEYWELL 51401583-100 EPNI 概述

HONEYWELL 51401583-100 EPNI（Enhanced Process Network Interface）主板是霍尼韦尔 NIM（网络接口模块）卡架中唯一的智能模块，承载了整个 NIM 节点的所有逻辑功能和通信协议栈。NIM 在霍尼韦尔的 DCS 架构中扮演着至关重要的“网关”角色，连接着上层 LCN（操作员界面层）和下层 UCN（控制执行层）。这意味着所有来自操作员站（Universal Station）的控制指令，以及所有来自 HPM/PM 控制器的实时过程数据，都必须通过 HONEYWELL 51401583-100 EPNI 进行中转、协议翻译和路由。

这块主板内置了高性能微处理器和运行所需的固件（Firmware），使其能够实时监控 LCN A/B 和 UCN A/B 两侧的四个冗余通信链路的健康状态。HONEYWELL 51401583-100 EPNI 不仅是数据的高速转发器，更是网络冗余机制的执行者。当检测到任何主链路（Cable A）的信号质量下降或发生故障时，它会瞬间触发自动冗余切换（Automatic Failover），将数据流量导向备用链路（Cable B）。这种机制保证了控制回路的持续稳定运行。作为 NIM 节点的核心，HONEYWELL 51401583-100 EPNI 的稳定性和处理速度，直接决定了整个 NIM 所连接的 LCN 和 UCN 网络的通信效率和故障容忍度。

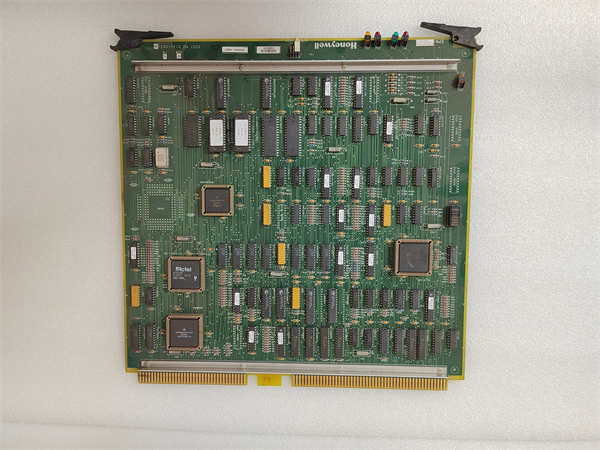

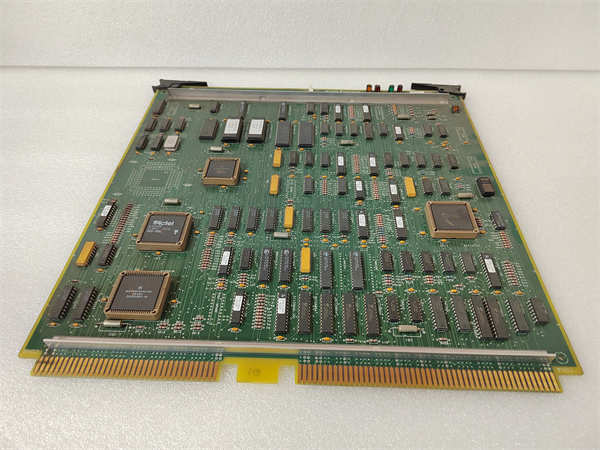

51401583-100 EPNI HONEYWELL

HONEYWELL 51401583-100 EPNI 技术规格

主要特点和优势

LCN 与 UCN 之间的高效协议转换： HONEYWELL 51401583-100 EPNI 最为关键的技术特点是其作为协议转换器（Protocol Translator）的能力。它负责将 LCN 所使用的令牌总线（Token Bus）网络协议与 UCN 所使用的载波频带（Carrier Band）网络协议进行无缝的双向转换。这种能力使得不同层级、使用不同通信机制的设备能够透明地进行数据交互。这种高效、低延迟的协议转换，是实现操作员实时控制和控制器数据上报的关键。

智能化的双冗余通信管理： 51401583-100 EPNI 运行的固件算法是保证网络高可用性（High Availability）的基石。它具备实时诊断能力，持续监测连接到 NIM MODEM 桨板卡的所有四个通信链路（LCN A/B，UCN A/B）。一旦检测到任何一条主链路的信号完整性（Signal Integrity）下降或物理断开，51401583-100 EPNI 会立即执行无扰动切换（Bumpless Transfer），将通信切换到冗余备用链路，整个过程对上层应用和底层控制都透明且瞬间完成，从而极大地提高了系统的容错能力（Fault Tolerance）。

增强型性能和系统兼容性： 型号中的 “E” 代表 Enhanced（增强型），意味着 HONEYWELL 51401583-100 EPNI 在处理能力和数据吞吐量上优于早期的 NIM 主板，有助于提升整个 NIM 节点的网络响应速度。某些特定的固件版本（如 H 版本）能够支持诸如事件顺序记录（SOE – Sequence of Events）的高精度时间同步功能，这对于需要精确追溯故障和报警发生的流程工业尤为重要。这块板卡通过背板连接 I/O 桨板卡（如 NIM MODEM），支持在 NIM 冗余运行时进行热插拔维护（Hot-Swappable Maintenance），大大降低了系统的平均修复时间（MTTR – Mean Time To Repair）。

English Technical Highlights:

The HONEYWELL 51401583-100 EPNI serves as the central processing unit and logic board for the Network Interface Module (NIM) in TDC 3000 and TPS systems. Its paramount function is robust Protocol Translation between the LCN’s (Local Control Network) token-passing protocol and the UCN’s (Universal Control Network) carrier band signaling, enabling seamless communication across control layers. The board executes highly sophisticated Intelligent Redundancy Management, continuously monitoring the health of all four associated communication links (LCN A/B and UCN A/B). Upon detection of a primary link degradation, the 51401583-100 EPNI ensures an immediate and Bumpless Failover to the redundant channel, crucial for preserving control loop integrity and maintaining High Availability. As an Enhanced version, it offers superior data throughput and faster network response times compared to predecessor modules. Furthermore, specific firmware revisions allow it to handle advanced functions like precise Sequence of Events (SOE) Time Synchronization, which is indispensable for critical fault analysis. Its modular design, interfacing with I/O cards via the backplane, facilitates efficient diagnostics and hot-swappable replacement procedures, contributing significantly to a low Mean Time To Repair (MTTR) in demanding industrial environments.

应用领域

HONEYWELL 51401583-100 EPNI 模块被部署在任何需要高可靠性地连接 LCN 和 UCN 的 DCS 系统节点，是实现操作层与控制层有效隔离和互联的核心。

流程工业的核心控制区： 在大型石油化工、精炼厂和化工厂的中央控制室和现场设备管理区，NIM 节点通常作为连接多个 HPM/PM 控制器的骨干链路接口。HONEYWELL 51401583-100 EPNI 确保了来自操作员的所有设定点（Setpoint）更改、模式转换等关键指令，能够以最高优先级通过 UCN 传递给控制器，实现精确且及时的过程控制。

电力和核能领域： 在发电厂（包括核电厂、燃煤和燃气电厂）的控制系统中，冗余通信是最高级别的要求。51401583-100 EPNI 的双网冗余管理能力，为发电机组的负荷控制、燃烧优化以及安全监控系统提供了坚不可摧的通信保障，避免了因网络故障导致的停机风险。

老系统维护与增容： 对于那些仍在使用 TDC 3000 平台的工业设施，HONEYWELL 51401583-100 EPNI 是进行系统增容（Expansion）或故障替换（Fault Replacement）的核心备件。它能够与现有的老旧组件兼容工作，同时提供增强的通信性能和冗余管理，帮助用户延长老旧 DCS 系统的使用寿命并提高其运行可靠性。

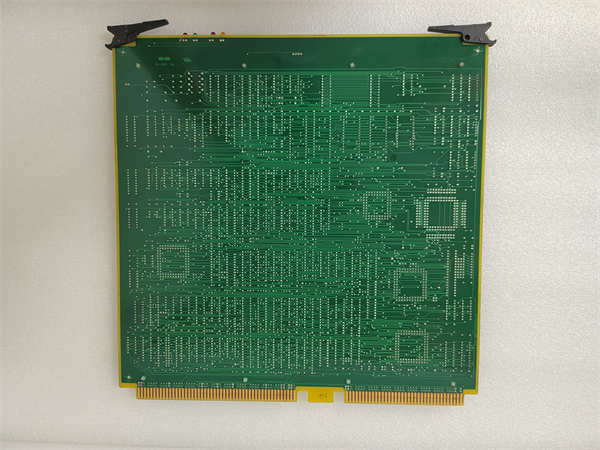

51401583-100 EPNI HONEYWELL

相关产品

HONEYWELL 51401583-100 EPNI 模块需要与以下关键 NIM 节点组件协同工作，或存在替代关系：

51306673-100 EPNI： 这是 51401583-100 EPNI 的另一个常见或后续的物料编号，两者在功能上高度相似或兼容。

51305896-200 NIM MODEM： UCN 侧的 I/O 桨板卡，必须与 51401583-100 EPNI 一同安装，实现 UCN 的物理连接。

51305896-100 NIM MODEM： 51305896-200 的非 CE 认证版本，作为 UCN 接口，与 51401583-100 EPNI 配合使用。

51190906-100 LCN Extender： LCN 扩展模块，通常安装在 NIM 节点，用于增加 LCN 的通信距离。

51403988-150 HPM： 高性能过程管理器，UCN 上的控制器，通过 NIM 接收来自 LCN 的指令。

51196727-100： TDC 3000 双节点 NIM 卡架，51401583-100 EPNI 就安装在这个机架内。

安装与维护

安装前准备: 安装 HONEYWELL 51401583-100 EPNI 主板前，必须确保 NIM 卡架的电源已完全切断或采取了严密的上锁/挂牌（LOTO）措施。由于 51401583-100 EPNI 是 NIM 节点的核心逻辑板，它必须安装在卡架上的指定主槽位，并使用静电防护（ESD）措施，避免静电损伤敏感的处理器和内存。安装时，应确保模块与背板连接器完全对齐，然后平稳地将其推入，直到面板上的锁定机构卡入到位。安装完毕并上电后，必须通过系统诊断工具检查 HONEYWELL 51401583-100 EPNI 的状态，确认所有 LED 指示灯正常，特别是冗余状态报告为健康。

维护建议: HONEYWELL 51401583-100 EPNI 的维护重点在于固件完整性和冗余通信状态。应定期检查系统日志，记录由 51401583-100 EPNI 报告的 LCN 或 UCN 故障切换事件。如果发现故障切换频繁，应立即检查 NIM MODEM（如 51305896-200）及其外部电缆是否存在物理或信号质量问题。
