HONEYWELL 05704-A-0145 四通道控制卡 – 4-20mA输入，原厂正品现货！

描述

HONEYWELL 05704-A-0145：这块四通道控制卡，那是工业安全领域的“硬通货”！作为霍尼韦尔System 57系列的核心组件，它提供4-20mA模拟量输入，可连接多达四个气体探测器，实现信号采集、显示和报警功能。供电电压：18-32V DC，信号量程：0-25mA，最大回路电阻：500欧姆。专治各种工业气体监测“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

05704-A-0145 产品概述

HONEYWELL 05704-A-0145，这可不是一块普通的板卡，它是霍尼韦尔System 57系列气体检测系统里的“核心大脑”，专门用来处理和监控来自现场的气体探测器信号。说白了，它就是整个工业安全监测系统的心脏，没有它，你那些气体探测器就跟摆设似的，根本起不到预警和保护的作用。05704-A-0145 这型号，在工业安全领域里那可是赫赫有名，尤其是在石油化工、冶金、制药等对有毒有害气体和可燃气体检测要求极高的行业，它的身影那是随处可见，是保障人员和设备安全的关键。

这块 05704-A-0145 四通道控制卡，采用标准的4-20mA电流输入，能精准接收并处理来自四路独立气体探测器的信号。它能够实时显示气体浓度、通道状态，并根据预设的报警限值触发多级声光报警，甚至可以联动外部执行机构进行安全防护。你想想，从现场的微量气体泄漏，到它快速响应并发出警报，整个链条都得靠它来支撑。所以说，05704-A-0145 不仅仅是个组件，它更是保障工业生产流程安全、人员生命财产安全的关键一环。这玩意儿的价值，那可不是用钱能简单衡量的，它是整个系统预警和防护的核心所在。

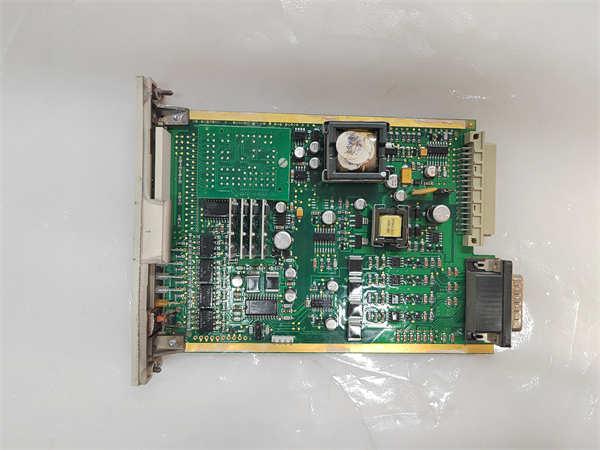

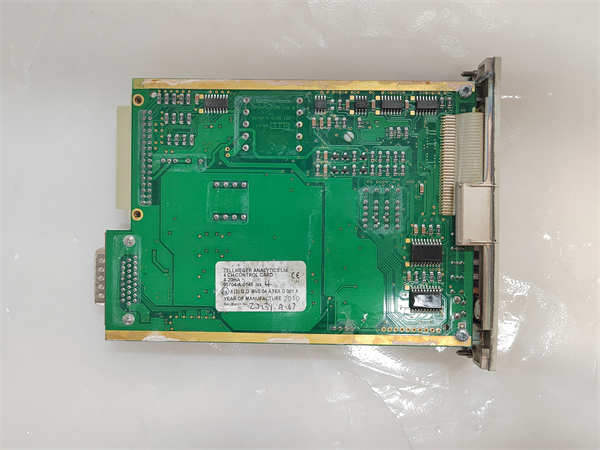

HONEYWELL 05704-A-0145

05704-A-0145 技术规格

Export to Sheets

主要特点和优势

HONEYWELL 05704-A-0145 这块四通道控制卡，最拿得出手的就是它的高可靠性和精准性。在工业现场，尤其是涉及到有毒有害气体和可燃气体监测，那可是人命关天的事儿，容不得半点差池。05704-A-0145 采用了微处理器控制，能够对传入的4-20mA模拟信号进行高精度处理，确保气体浓度的实时监测数据准确无误。它的报警精度达到1%满量程步进，线性度和重复性也都在±2%满量程以内，这种级别的精准度在关键场合显得尤为重要，能有效避免误报或漏报，提升整体安全等级。

其次，强大的多通道管理能力也是 05704-A-0145 的一大优势。一块卡就能同时监控四路气体探测器，这在系统集成上无疑大大简化了布线和安装的复杂性，节约了成本和空间。而且，它支持多种报警模式，像A1/A2/A3三级报警，以及短期暴露限值 (STEL) 和长期暴露限值 (LTEL) 报警，甚至还有上升/下降速率报警，能全方位覆盖各种潜在的危险情景。它的前面板有清晰的背光LCD显示屏，能直观地显示气体读数、通道状态和报警信息，操作起来也方便，配合专用工程卡 (Engineering Card) 还能进行详细的配置和校准。这种人性化的设计和强大的诊断功能，大大提升了系统运维的便捷性和效率。要知道，在工业自动化领域，可维护性 (Maintainability) 和诊断能力 (Diagnostic Capability) 往往是决定系统长期稳定运行的关键因素。05704-A-0145 的这些特点，使得它在复杂的工业环境中也能保持“清醒”的头脑，成为你安全生产的得力助手。

The HONEYWELL 05704-A-0145 Four Channel Control Card stands out for its exceptional reliability and precision in critical gas detection applications. Engineered for robust industrial environments, this module offers a highly accurate 4-20mA input capability for up to four independent gas detectors. Its microprocessor-controlled design ensures superior signal processing, providing real-time, precise gas concentration readings and rapid response to alarm conditions. This high level of accuracy, with alarm setpoint resolution at 1% full-scale steps and linearity/repeatability within ±2% full scale, is crucial for preventing false alarms and ensuring timely warnings, thereby significantly enhancing safety protocols.

A notable advantage of the 05704-A-0145 is its multi-channel management efficiency. Integrating four channels into a single card simplifies system architecture, reducing wiring complexity and installation costs while conserving panel space. It supports a comprehensive range of alarm functionalities, including three configurable alarm levels (A1/A2/A3), Short-Term Exposure Limit (STEL) and Long-Term Exposure Limit (LTEL) alarms, as well as rate-of-rise/fall alarms. The intuitive backlit LCD on the front panel provides clear visual feedback on gas readings, channel status, and alarm states, making operational oversight straightforward. Furthermore, its advanced diagnostic features and ease of configuration via a dedicated Engineering Card contribute to simplified maintenance and enhanced system uptime. This blend of precision, versatility, and user-friendliness positions the 05704-A-0145 as a cornerstone for reliable industrial safety and process control.

应用领域

HONEYWELL 05704-A-0145 这块四通道控制卡，它的应用领域那可是相当广泛，简直是工业安全监测的“多面手”。首先，在石油化工行业，它是不可或缺的，无论是炼油厂、化工厂还是储罐区，都需要实时监测各种可燃气体（如甲烷、丙烷）和有毒气体（如硫化氢、一氧化碳、氯气）的泄漏，05704-A-0145 能精准接入现场探测器，第一时间发出警报，保障作业人员和设备安全。

其次，在冶金行业，比如钢铁厂、焦化厂，生产过程中会产生大量有毒有害气体，05704-A-0145 可以有效监测这些气体浓度，确保车间环境的安全。在制药和生物科技行业，对洁净度和环境控制要求极高，某些生产环节也可能涉及到易燃易爆或有毒气体，05704-A-0145 同样能提供精准可靠的监测解决方案。此外，它在电力行业的燃气轮机房、变电站，市政污水处理厂的厌氧池、泵站，以及地下管廊、隧道等密闭空间的环境监测中，都有着举足轻重的地位。简单来说，任何需要对现场气体浓度进行实时、多点、高精度监测，并要求快速响应和报警的工业场所，05704-A-0145 都能发挥它的看家本领，是提升工业安全水平的“硬核”设备。

相关产品

与 HONEYWELL 05704-A-0145 相关联的产品可不少，毕竟在一个完整的气体检测系统里，光有控制卡可不行，还得有其他“兄弟”配合。

05704-A-0144：这是与 05704-A-0145 同系列的另一款四通道控制卡，但它支持的是催化燃烧式传感器输入，而 05704-A-0145 是4-20mA输入。

05704-A-0121：霍尼韦尔的四路继电器接口卡 (Quad Relay Interface Card)，常与 05704-A-0145 配合使用，提供继电器输出，用于联动外部报警器或执行机构。

05701-A-0283 / 05701-A-0284：这些是传感器驱动模块，05704-A-0145 可以连接各种支持4-20mA输出的气体探测器，它们负责信号的调理。

05701-A-0285：可选的模拟量输出模块，与 05704-A-0145 配套，可以将检测到的气体信号转换为0-20mA或4-20mA输出，方便连接到PLC/DCS系统或记录仪。

05704-C-0160：System 57系列内部的互联电缆，用于连接 05704-A-0145 与系统背板或其他模块。

工程卡 (Engineering Card)：虽然没有具体的型号，但这是System 57系列用于 05704-A-0145 模块配置、校准和系统维护的关键工具。

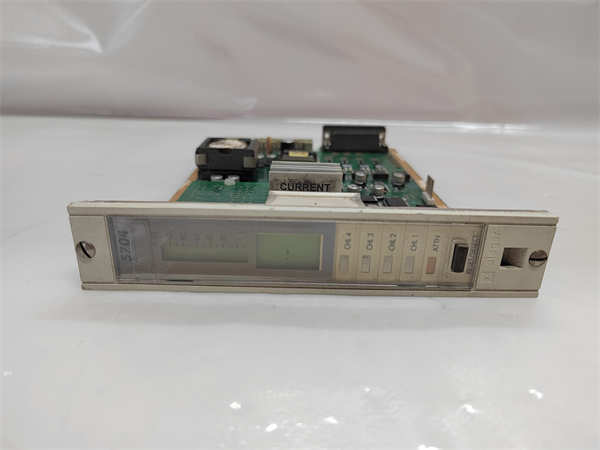

HONEYWELL 05704-A-0145

安装与维护

安装前准备：在安装 HONEYWELL 05704-A-0145 四通道控制卡之前，你可得做好万全准备。首先，确认安装环境符合所有技术要求，包括温度、湿度、防尘以及电磁兼容性 (EMC) 等，这些对设备的长期稳定运行至关重要。确保供电电源是符合 05704-A-0145 要求的18-32V DC稳定电源，并且要有足够的容量。布线时，务必使用屏蔽线缆，并确保接地良好，以防止电磁干扰影响信号精度。连接气体探测器和输出设备时，一定要严格按照霍尼韦尔提供的接线图进行，确保每一根线都接到位，特别是4-20mA信号线，接反了可就麻烦了。在操作 05704-A-0145 模块时，务必采取静电防护措施，避免静电损伤精密电子元件。

维护建议：要让 HONEYWELL 05704-A-0145 长期稳定地为你守护安全，日常维护工作那是必不可少的。定期检查模块的物理连接是否牢固，特别是机架插槽和接线端子，有没有松动或腐蚀的迹象。保持控制柜内部清洁干燥，避免灰尘和潮气堆积，这可是电子设备的头号杀手。对于连接到 05704-A-0145 的气体探测器，要根据厂家建议的周期进行定期校准和检查，确保它们的测量精度。如果系统出现任何报警或故障指示，要及时查看 05704-A-0145 前面板的显示和LED指示灯，它会给你提供初步的诊断信息。如果需要更换 05704-A-0145 模块，务必按照正确的步骤进行，通常是先断电，再小心移除旧模块，然后插入新模块，确保插到位，再上电测试。
