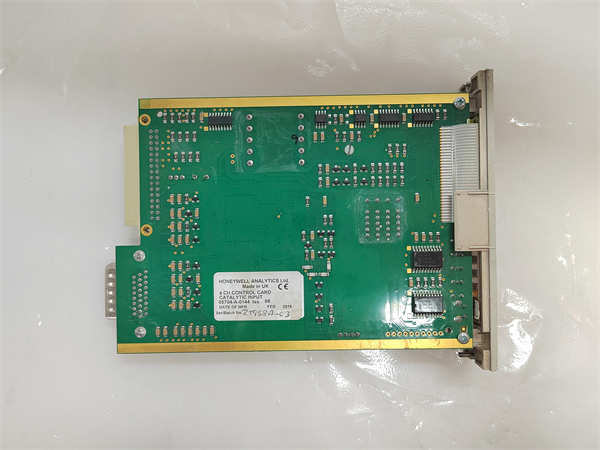

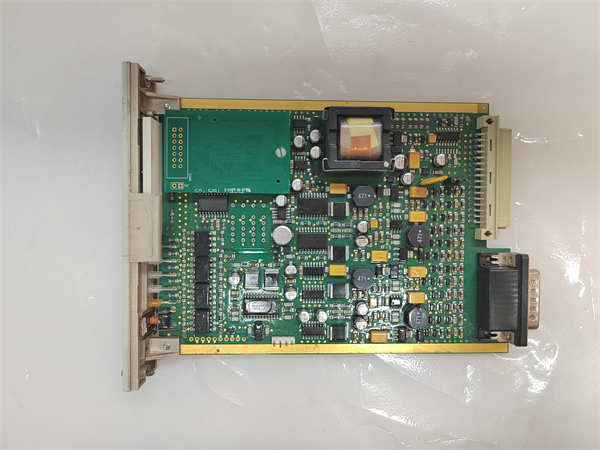

HONEYWELL 05704-A-0144：这是一款霍尼韦尔Zellweger System 57系列的4通道催化输入控制卡 (4 Channel Control Card, Catalytic Input)。它主要用于工业气体探测系统，能够同时监测四个催化燃烧式气体探测器，接收并处理来自这些探测器的信号，并提供控制、显示和报警功能。它是确保工业现场危险气体被及时发现和处理的关键组件。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业安全和自动化的靠山，没毛病！
产品详细说明
HONEYWELL 05704-A-0144 产品概述
各位工业安全、气体检测和过程自动化领域的老铁们，今天咱要好好聊聊 HONEYWELL 05704-A-0144 这块模块。在霍尼韦尔的Zellweger System 57系列中，它扮演着至关重要的角色——它就是大名鼎鼎的4通道催化输入控制卡 (4 Channel Control Card, Catalytic Input)！你简单理解，它就是工业气体探测系统中的“多眼侦察兵”，能够同时监测来自四个催化燃烧式气体探测器的信号，并进行集中处理、显示和报警，确保危险气体能够被及时发现和处理。
你想想，在炼油厂、化工厂、海上平台等存在易燃、有毒气体风险的工业环境中，对气体泄漏的监测和报警必须做到万无一失。而 HONEYWELL 05704-A-0144 的厉害之处，就在于它能够同时管理四个探测通道，接收并处理来自催化燃烧式传感器的信号。它提供了4通道操作，并具备多种输出选项，可以根据实际需求进行配置。模块前面板带有背光LCD显示屏，能够直观地显示气体读数（条形图、数字、峰值）、通道状态和字母数字信息，方便操作员实时掌握现场情况。它还具备A1、A2、A3三级报警、故障、抑制等多种报警功能，并配有LED指示灯和按钮，方便操作员快速识别和处理异常情况。
此外，HONEYWELL 05704-A-0144 模块化设计，尺寸为3U高x25mm宽，易于安装在System 57的19英寸子架中，并可通过工程卡进行配置和校准。它还可能支持Modbus RTU协议，便于与外部计算机系统进行数字通信，实现数据的集中监控和管理。所以说，HONEYWELL 05704-A-0144 是保障你工业现场气体安全、实现精准监测和快速响应的“多通道智能眼”，有了它，你的安全防线才能真正“固若金汤，滴水不漏”！
HONEYWELL 05704-A-0144
技术规格
HONEYWELL 05704-A-0144 4通道催化输入控制卡
| 参数名称 | 参数值 |
| 制造商 | Honeywell (霍尼韦尔) |
| 产品型号 | 05704-A-0144 |
| 产品类型 | 4通道催化输入控制卡 (Four Channel Control Card, Catalytic Input) |
| 系列 | Zellweger System 57 |
| 通道数量 | 4通道 (Four Channels) |
| 传感器类型兼容 | 催化燃烧式气体探测器 (Catalytic Gas Detectors) |
| 输入信号 | 催化桥输入 (Catalytic Bridge Input) |
| 驱动方式 | 恒流驱动 (Constant Current) |
| 电流范围 | 90mA 至 315mA (可电子调节，1mA步进) |
| 最大驱动电压 | 10V |
| 最大线路电阻 | 40 ohms (在200mA传感器电流下，含传感器) |
| 满量程信号范围 | 15mV 至 300mV |
| 保护 | 短路和开路保护 |

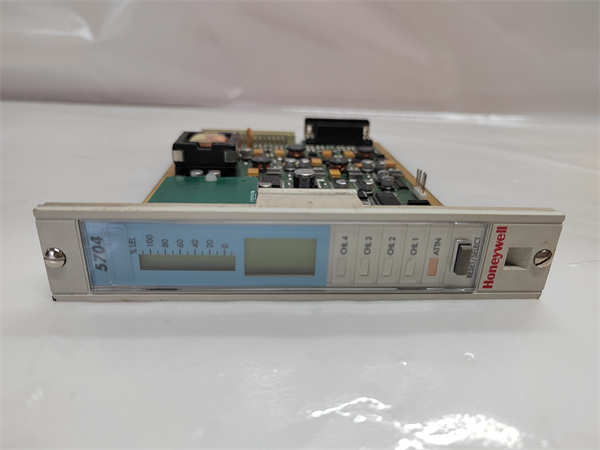

| 显示屏 | 背光LCD显示屏 (条形图+峰值读数，数字，字母数字信息) |
| 前面板功能 | CH1-4 LED指示灯 (A1, A2, A3, 故障, 抑制), Attn LED (卡故障, 更新报警, 报警测试), 绿色电源LED, 报警复位/卡选择按钮 |
| 远程功能 | 抑制和远程报警复位 |
| 供电电压 | 18V 至 32V DC |
| 功耗 | 催化输入: 12.8W; 4-20mA输入 (如果支持): 8.4W |
| 显示/报警点 | 线性度: 2% FSD; 重复性: 2% FSD |
| 电子漂移 | 小于3% / 6个月 |
| 工作温度 | -5°C 至 +55°C |
| 存储温度 | -25°C 至 +55°C |
| 工作湿度 | 20-90% RH (非冷凝) |
| 尺寸 | 3U高 x 25mm宽 |
| 重量 | 约 165g |
| 认证 | EN50270 (电磁兼容性) |
主要特点和优势
HONEYWELL 05704-A-0144 4通道催化输入控制卡，作为霍尼韦尔Zellweger System 57气体探测系统中的核心组件，具备以下显著特点和优势：
首先，多通道高精度气体监测是其最突出的“侦察能力”！HONEYWELL 05704-A-0144 能够同时连接并监测四个催化燃烧式气体探测器。这意味着它能在一个模块内实现对多个潜在危险区域的集中监控，大大提高了气体泄漏检测的效率和覆盖范围。它通过精确的催化桥输入处理，确保了气体浓度读数的高精度 (High Accuracy) 和高重复性 (High Repeatability)，为操作员提供可靠的实时数据。
其次，强大的报警与显示功能让危险“无所遁形”！模块前面板带有背光LCD显示屏，能够直观地显示每个通道的气体读数（条形图、数字、峰值）、通道状态以及各种字母数字信息。它支持三级报警 (A1, A2, A3)，并配备了故障和抑制LED指示灯，以及报警复位/卡选择按钮。这种全面的可视化和报警机制 (Comprehensive Visualization and Alarm Mechanism) 确保了操作员能够快速识别异常情况，并及时采取应对措施。
再者，灵活的配置与易于维护是其“智能管家”的体现！HONEYWELL 05704-A-0144 的所有操作参数均可进行电子调节，例如传感器电流调节、桥平衡和信号增益调整等。它支持通过工程卡进行更复杂的配置，使得系统能够根据不同的应用需求进行定制。模块设计为可插拔式，方便安装和更换，且支持远程抑制和报警复位功能，简化了日常操作和维护工作，降低了运维成本 (Maintenance Costs)。
此外，坚固的工业级设计与自检功能是其“可靠保障”！该模块采用工业级设计，能够在宽泛的温度范围（-5°C至+55°C）和湿度环境下稳定运行。它具备开路和短路保护以及单珠故障检测功能，能够自我验证电路组件和软件的运行状态，确保了模块在恶劣工况下的高可靠性 (High Reliability) 和长寿命 (Long Service Life)。
The HONEYWELL 05704-A-0144 4-channel catalytic input control card, a key component in Honeywell’s Zellweger System 57 gas detection systems, offers significant features and benefits.
Firstly, multi-channel high-precision gas monitoring is its most prominent “reconnaissance capability”! The HONEYWELL 05704-A-0144 can simultaneously connect and monitor four catalytic gas detectors. This means it can provide centralized monitoring of multiple potentially hazardous areas within a single module, greatly improving the efficiency and coverage of gas leak detection. Through precise catalytic bridge input processing, it ensures high accuracy and high repeatability of gas concentration readings, providing operators with reliable real-time data.
Secondly, powerful alarm and display functions make hazards “visible”! The module’s front panel features a backlit LCD display that intuitively shows gas readings (bar graph, digital, peak), channel status, and alphanumeric information for each channel. It supports three alarm levels (A1, A2, A3) and is equipped with fault and inhibit LED indicators, as well as an alarm reset/card select button. This comprehensive visualization and alarm mechanism ensures that operators can quickly identify abnormal situations and take timely corrective actions.
Furthermore, flexible configuration and easy maintenance highlight its “smart housekeeper” role! All operating parameters of the HONEYWELL 05704-A-0144 can be electronically adjusted, such as sensor current, bridge balance, and signal gain. It supports more complex configurations via an engineering card, allowing the system to be customized for different application requirements. The module is designed for plug-in installation, facilitating easy setup and replacement. It also supports remote inhibit and alarm reset functions, simplifying daily operations and maintenance and reducing operating and maintenance costs.
Finally, its rugged industrial-grade design and self-test functions provide “reliability assurance”! The module features an industrial design that allows it to operate stably in a wide temperature range (-5°C to +55°C) and humid environments. It includes open-circuit and short-circuit protection and single bead failure detection capabilities, allowing it to self-validate its circuit components and software operation. This ensures the module’s high reliability and long service life even under harsh conditions.
应用领域
HONEYWELL 05704-A-0144 4通道催化输入控制卡，作为霍尼韦尔Zellweger System 57气体探测系统中的核心组件，其应用领域主要集中在需要精确、可靠地检测易燃气体（如甲烷、丙烷、氢气等）的各类工业和商业场所：
石油天然气和石化行业：
在炼油厂、化工厂、海上钻井平台、油气输送管道、储罐区等场所，用于连续监测易燃气体和蒸气泄漏，防止爆炸和火灾事故。
电力行业：
在燃气发电厂、变电站、电池室等区域，用于监测天然气、氢气等易燃气体泄漏。
水处理和污水处理：
在污水处理厂、泵站、沼气池等，监测甲烷等易燃气体，防止爆炸风险。
冶金和采矿行业：
在煤矿、钢铁厂等场所，用于监测瓦斯（甲烷）等易燃气体，保障作业安全。
制药和食品饮料行业：
在涉及酒精、溶剂等易燃物质的生产和储存区域，进行气体泄漏监测。
一般工业和商业建筑：
在锅炉房、燃气设备间、地下停车场、实验室、仓库等可能存在易燃气体泄漏的区域，提供安全监控。
总而言之，HONEYWELL 05704-A-0144 是构建现代化、智能化易燃气体检测和安全监控系统的基石，它确保了在危险气体环境中，能够及时发现、准确报警，并采取有效措施，从而最大限度地保障人员生命安全和财产安全。
HONEYWELL 05704-A-0144
相关产品
与 HONEYWELL 05704-A-0144 4通道催化输入控制卡紧密相关的产品，主要是霍尼韦尔Zellweger System 57气体探测系统中的核心组件和配套设备：
霍尼韦尔Zellweger System 57控制卡 (Control Cards)：
05704-A-0145 (4 Channel Control Card, 4-20mA Input)：与05704-A-0144功能相似，但用于接收4-20mA模拟量输入信号，通常连接电化学或红外气体探测器。
05701-A-0301 (Single Channel Control Card 4-20mA) / 05701-A-0302 (Single Channel Control Card Catalytic)：单通道版本的控制卡。
5704F Fire Card (05704-A-0146)：用于火灾探测，可与气体检测卡混合安装在同一机架中。
气体探测器 (Gas Detectors)：
霍尼韦尔催化燃烧式气体探测器：例如 Sensepoint XCD Catalytic、Searchpoint Optima Plus (虽然是红外，但作为易燃气体探测器系列) 等，它们是05704-A-0144的信号源。
工程卡 (Engineering Card)：
05701-A-0361：用于System 57系统的校准、调整、打印输出和更复杂的配置，05704-A-0144通常会通过它进行设置。
继电器接口卡 (Relay Interface Cards)：
05704-A-0121 (Quad Relay Interface Card, 4 SPCO Relays)：用于将报警信号转换为继电器输出，联动外部设备。
05704-A-0131 (Relay Interface Assembly, 16 Relays)：提供更多继电器输出。
05704-A-0144通常会与这些继电器接口卡配合使用，实现报警联动。
电源供应模块 (Power Supply Modules)：
05701-A-0405 / 05701-A-0406 (AC/DC System 57 Power Supply)：为System 57机架和所有模块提供电源。
System 57机架和背板：
05704-A-0144模块需要安装在System 57的专用19英寸子架中。
互连电缆 (Interconnect Cables)：
05704-C-0160 (Interconnect Cable, 5704)：用于连接System 57机架内的不同模块。
安装与维护
安装前准备: 在您准备安装 HONEYWELL 05704-A-0144 4通道催化输入控制卡时，安全和规范那是必须严格遵守的！首先，务必确认所有相关设备的电源都已经彻底断开，并且严格执行LOTO (Lockout/Tagout) 规程，挂好警示牌，防止任何意外的送电。仔细查阅霍尼韦尔针对Zellweger System 57和05704-A-0144模块的官方安装手册，那里面有详细的模块插拔方式、接线图和注意事项，任何一点都不能马虎。检查您打算安装模块的控制柜或机箱环境，确保其清洁、干燥，并留有足够的散热空间。在操作模块时，请务必佩戴防静电手环，并确保身体可靠接地，静电对这类精密电子元件的损害是不可逆的。最后，仔细核对所有连接催化燃烧式气体探测器的信号线和电源线，确保接线正确、牢固，避免因接线错误导致系统故障或误读。
维护建议: 对 HONEYWELL 05704-A-0144 模块的日常维护，其实主要是以预防性检查和功能测试为主。定期检查模块上的LED指示灯，它们是模块工作状态的“晴雨表”，例如电源指示灯、通道状态指示灯、报警指示灯等，一旦有异常灯亮，就得赶紧查阅手册找原因。保持模块及其所在System 57机架内部的清洁，定期清除灰尘，确保散热良好。检查所有连接线缆是否牢固，是否有物理损伤或腐蚀迹象。最重要的是，根据霍尼韦尔的建议和相关安全规范，定期对连接到05704-A-0144的催化燃烧式气体探测器进行校准和功能测试。这包括零点调整、量程校准和报警测试，确保从探测器到05704-A-0144模块再到控制系统的整个信号链条准确无误。通过工程卡可以进行这些校准和诊断操作。
