关键技术规格
- 产品型号: 05701-B-0376
- 制造商: HONEYWELL
- 所属系统: Honeywell TPS (Total Plant Solution) Legacy I/O Architecture
- 输入通道数量: 8 路独立通道
- 支持信号类型: 热电偶（J, K, T, E, R, S, B 型）或 ±100 mV 毫伏信号
- 冷端补偿（CJC）: 集成冷端传感器接口（通过专用 CJC 端子），由后方LLAI卡读取环境温度
- 电气特性: 无源端子模块（无内置放大器），仅提供物理连接；信号调理与CJC由配套IOP卡完成
- 端子类型: 可插拔螺钉式端子（Phoenix Contact style），支持导线截面 0.2–2.5 mm²，含专用CJC端子对
- 安装方式: 安装于TPS PM系列I/O背板（如05701-9001），与LLAI IOP卡配合使用
- 防护等级: IP20（需安装于封闭控制柜内）
- 工作温度范围: 0°C 至 +60°C

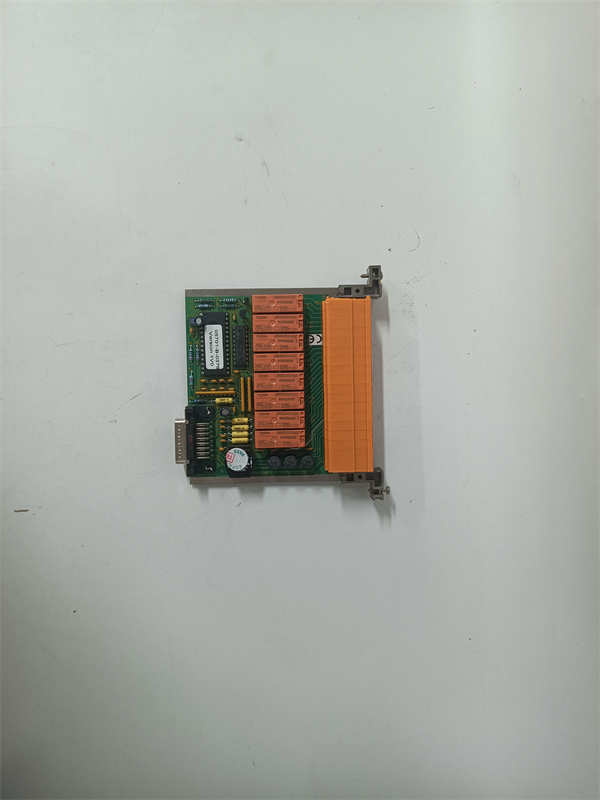

HONEYWELL 05701-B-0376
功能定位与应用场景分析
HONEYWELL 05701-B-0376 是 Honeywell TPS 分布式控制系统中专为 低电平模拟量输入（Low-Level AI） 设计的 8通道热电偶/毫伏信号端子模块。与标准4–20 mA输入不同，该模块用于直接接入 热电偶（TC） 或 毫伏级传感器（如某些压力或位移变送器），其关键特性在于提供 专用冷端补偿（CJC） 接口，确保温度测量精度不受接线端子环境温度波动影响。信号最终由后方的 LLAI（Low-Level Analog Input） I/O 处理卡进行放大、滤波、冷端补偿计算和数字化。
该模块在高温、高精度温度监测场景中不可或缺，典型应用包括：
- 场景一：在 乙烯裂解炉辐射段，用于接入多点炉管出口热电偶（K型或S型），支撑裂解深度控制与炉管寿命管理，依赖其可靠的CJC回路保障±1°C以内测量精度。
- 场景二：在 燃气轮机排气温度监测系统 中，采集多支热电偶信号，用于超温保护与燃烧效率分析，要求端子接触电阻极低以避免微伏级信号衰减。
- 场景三：用于 老旧 TPS 系统的关键温度回路维保，因原厂已停产多年，需经过严格导通、CJC端子完整性及屏蔽连续性验证的功能性备件，以维持高温工艺的安全运行。
质量标准与测试流程
我们深知，热电偶回路中任何额外的热电势（如氧化端子产生的寄生EMF）或CJC失效都将导致显著测温偏差。因此，我们对每一块 HONEYWELL 05701-B-0376 执行以下专业验证流程：
- 外观与清洁：所有模块经无残留清洗剂超声波清洗，彻底清除端子氧化物、助焊剂残留及工业污染物，特别关注 CJC专用端子对 的清洁度，并通过光学显微镜检查无铜绿或硫化。
- 机械可靠性测试：对全部8个信号端子及CJC端子执行 ≥50 次插拔循环，验证夹紧力稳定性，确保长期运行中接触电阻不漂移。
- 导通与接触电阻测试：采用四线制微欧计，逐通道测量 端子到背板针脚的直流电阻，要求 ≤5 mΩ（严于标准AI模块，因mV信号更敏感）。
- CJC回路完整性验证：使用高精度万用表确认 CJC正负端子间为直通低阻连接（<10 mΩ），且与信号通道完全隔离（>1 GΩ）。
- 系统级温度模拟测试：将模块安装至 TPS 测试机架，配合 LLAI 卡，使用高精度热电偶模拟器注入 K型 0°C / 500°C / 1000°C 等标准值，验证 Honeywell Process Manager 中显示温度误差 ≤±1.5°C（含CJC贡献）。
- 质保承诺：仅当全部测试项通过后，模块方可出库，并附带 接触电阻数据表、CJC回路验证报告及温度模拟测试记录，提供 12 个月功能性质量保证。

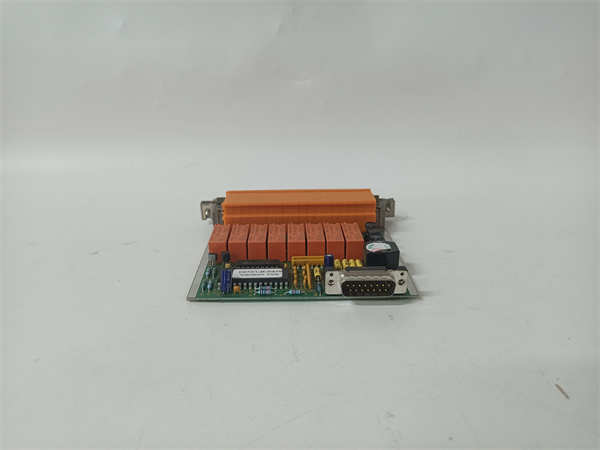

HONEYWELL 05701-B-0376
兼容性与升级路径
为确保 HONEYWELL 05701-B-0376 在您的 TPS 系统中正确集成，请务必核对以下关键信息：
- 硬件匹配：此端子模块必须与 LLAI（Low-Level Analog Input） IOP 卡配合使用（如部件号 51304954-100），不可与 HLAI、AO、DI 或 DO 卡混用。LLAI 卡提供必要的激励、放大与CJC处理能力。
- 背板要求：需安装于 PM 系列 I/O 背板（例如 05701-9001），确保8信号通道 + 1 CJC通道共9组针脚完全啮合。
- 替代关系：05701-B-0376 是专用于热电偶/mV输入的模块。若需4–20 mA输入，请选用 05701-A-0301（8通道）或 05701-A-0511（16通道）。两者物理尺寸相同但内部布线与CJC支持不同，不可互换。
