关键技术规格
- 产品型号: 05701-A-0511
- 制造商: HONEYWELL
- 所属系统: Honeywell TPS (Total Plant Solution) Legacy I/O Architecture
- 输入通道数量: 16 路独立通道
- 支持信号类型: 4–20 mA（两线制/四线制），兼容 HART 通信叠加
- 电气特性: 无源端子模块（无内置电子电路），仅提供物理连接；信号调理由配套IOP卡完成
- 端子类型: 可插拔螺钉式端子（Phoenix Contact style），支持导线截面 0.2–2.5 mm²
- 安装方式: 安装于TPS PM系列I/O背板（如05701-9001），与HLAI IOP卡配合使用
- 防护等级: IP20（需安装于封闭控制柜内）
- 工作温度范围: 0°C 至 +60°C

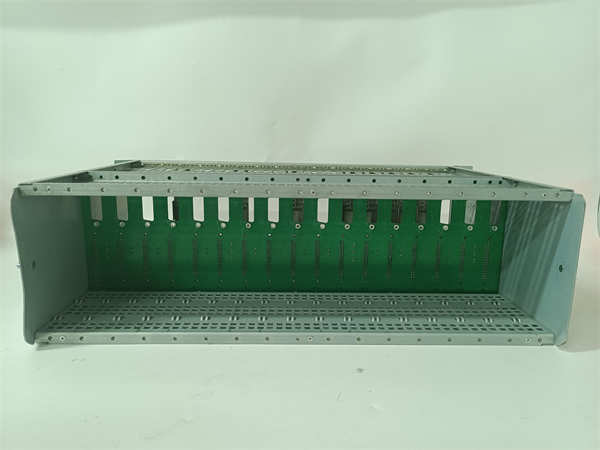

HONEYWELL 05701-A-0511
功能定位与应用场景分析
HONEYWELL 05701-A-0511 是 Honeywell TPS 分布式控制系统中专为 高密度模拟量输入（AI） 应用设计的 16通道现场端子模块。作为变送器信号进入控制系统的标准化物理接口，它将来自温度、压力、流量、液位等智能仪表的 4–20 mA 信号（含 HART 数字信息）通过可靠端子路由至后方的 HLAI（High-Level Analog Input） I/O 处理卡。其核心价值在于在有限机柜空间内实现 双倍通道密度（相比8通道模块），同时保持可带电维护性和接线清晰度，显著提升大型连续流程工厂的工程效率与运维可靠性。
该模块广泛部署于需要大量过程变量监测的关键区域，典型应用场景包括：
- 场景一：在 炼油厂常减压蒸馏塔 控制站中，集中接入塔顶/塔底温度、侧线抽出流量、回流罐液位等16个关键参数，支撑复杂多变量控制策略。
- 场景二：在 大型乙烯裂解炉区，用于高密度采集炉管出口温度（COT）、燃料气压力、稀释蒸汽流量等信号，依赖其低接触电阻保障测量精度。
- 场景三：用于 服役超20年的 TPS 系统扩容或老旧端子替换，因原厂已停产，需经过严格机械与导通验证的功能性备件，以避免因端子老化导致信号漂移或 HART 通信中断。
质量标准与测试流程
我们深知，在高密度AI应用中，单个端子接触不良可能导致多个控制回路性能下降。因此，我们对每一块 HONEYWELL 05701-A-0511 执行以下专业验证流程：
- 外观与清洁：所有模块经超声波清洗与压缩空气吹扫，彻底清除端子氧化物、工业油污及盐雾沉积，并通过光学放大检查16组簧片无疲劳变形、塑料壳体无龟裂或标识模糊。
- 机械耐久性测试：对全部16个端子分别执行 ≥50 次标准导线插拔循环（使用 1.5 mm² 铜线），验证夹紧力一致性，确保长期运行中无松动风险。
- 接触电阻验证：采用四线制 Kelvin 测量法，逐通道测试 端子到背板对应针脚的直流电阻，要求 ≤8 mΩ（符合 IEC 60512-2 Class 3 标准）。
- 绝缘性能测试：施加 500 V DC 电压，测量任意相邻通道间及所有通道对地绝缘电阻，确保 >200 MΩ，防止信号串扰或接地故障。
- 系统级HART回路验证：将模块安装至 TPS 测试机架，配合 HLAI 卡，对全部16路通道分别注入 4–20 mA 信号并叠加 HART 数字通信，使用 HART 手操器确认 设备识别、PV读取及参数写入功能正常。
- 质保承诺：仅当全部测试项100%通过后，模块方可出库，并附带 16通道接触电阻数据表、绝缘测试报告及HART通信验证记录，提供 12 个月功能性质量保证。

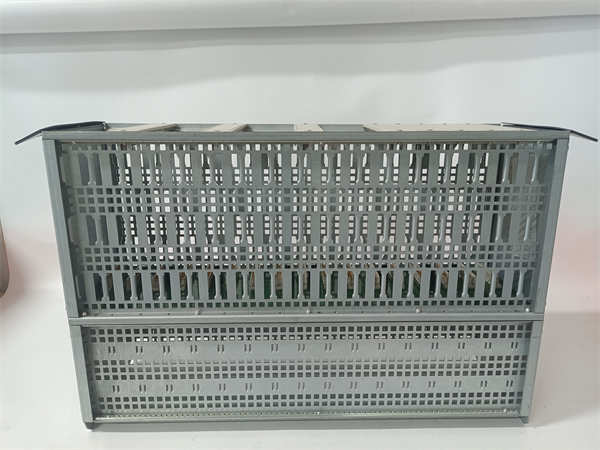

HONEYWELL 05701-A-0511
兼容性与升级路径
为确保 HONEYWELL 05701-A-0511 在您的 TPS 系统中正确集成，请务必核对以下关键信息：
- 硬件匹配：此端子模块必须与 HLAI（High-Level Analog Input） IOP 卡配合使用（如部件号 51304950-100），不可用于 AO、DI 或 DO 卡。请确认您机柜中安装的是 HLAI 类型输入卡。
- 背板要求：需安装于 PM 系列 I/O 背板（例如 05701-9001、05701-9002），确保 DIN 导轨卡扣完全锁紧，16针背板连接无虚接。
- 替代关系：05701-A-0511 是 16 通道高密度版本；若空间允许且通道数需求较低，可选用 05701-A-0301（8通道）。两者电气特性一致，但物理尺寸与针脚定义不同，不可互换。对于新建项目，建议迁移至 Experion® PKS 的 FTA 架构，但需整体更换 I/O 卡、底座及组态。
