HONEYWELL 05701-A-0326 | 模拟量输出端子模块 | Experion® PKS / TPS 系统高可靠性AO接口方案

关键技术规格

• 产品型号: 05701-A-0326
• 制造商: HONEYWELL
• 所属系统: Honeywell TPS (Total Plant Solution) Legacy I/O Architecture
• 输出通道数量: 8 路独立通道
• 支持信号类型: 4–20 mA（由后方HLAO卡驱动），兼容HART通信回路
• 电气特性: 无源端子模块（无内置电子元件），仅提供物理连接与信号路由
• 端子类型: 可插拔螺钉式端子（Phoenix Contact style），支持导线截面 0.2–2.5 mm²
• 安装方式: 安装于TPS PM系列I/O背板（如05701-9001），与HLAO IOP卡配合使用
• 防护等级: IP20（需安装于封闭控制柜内）
• 工作温度范围: 0°C 至 +60°C

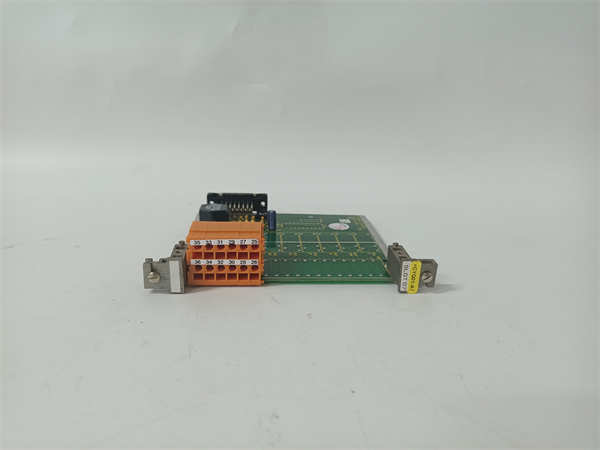

HONEYWELL 05701-A-0326

功能定位与应用场景分析

HONEYWELL 05701-A-0326 是 Honeywell TPS 分布式控制系统中专为 模拟量输出（AO） 应用设计的标准 8通道现场端子模块。作为 TPS 控制逻辑与现场执行机构之间的物理接口，它将来自 HLAO（High-Level Analog Output） I/O 处理卡的 4–20 mA 控制信号，通过高可靠性端子分配至调节阀、变频器、电动执行器等终端设备。其核心价值在于实现 标准化接线、快速故障隔离和带电维护能力，显著提升大型连续流程工厂的可用性与可维护性。

该模块广泛部署于对控制回路稳定性要求极高的工业场景，典型应用包括：

• 场景一：在 乙烯裂解装置 中，用于将 TPS 控制器输出的燃料气流量、稀释蒸汽压力等关键 AO 信号传输至高响应调节阀，确保裂解深度精确控制。
• 场景二：在 联合循环电厂余热锅炉（HRSG） 系统中，驱动给水调节阀、烟气挡板执行机构，依赖其低接触电阻保障控制指令无衰减传递。
• 场景三：用于 服役超20年的 TPS 系统维保，因原厂已停产，需经过严格机械与电气验证的功能性备件，以避免因端子老化导致控制回路漂移或失效。

质量标准与测试流程

我们深知，在闭环控制回路中，端子接触不良可能引发调节振荡甚至工艺停车。因此，我们对每一块 HONEYWELL 05701-A-0326 执行以下专业验证流程：

• 外观与清洁：所有模块经超声波清洗与压缩空气吹扫，清除端子氧化层、盐雾沉积及工业油污，并通过光学放大检查簧片无疲劳变形、壳体无龟裂。
• 机械可靠性测试：对每个端子执行 ≥50 次标准导线插拔循环（使用 1.5 mm² 铜线），验证夹紧力衰减 ≤10%，确保长期运行接触稳定。
• 接触电阻验证：采用四线制 Kelvin 测量法，测试 端子到背板对应针脚的直流电阻，要求 ≤8 mΩ（优于 IEC 60512-2 标准）。
• 绝缘性能测试：施加 500 V DC 电压，测量相邻通道间及通道对地绝缘电阻，确保 >200 MΩ，防止信号串扰或接地故障。
• 系统级回路功能测试：将模块安装至 TPS 测试机架，配合 HLAO 卡输出 4/12/20 mA 信号，接入 250 Ω 精密负载，使用 6½ 位万用表验证实测电流误差 ≤±0.05%，并确认 HART 通信可正常建立。
• 质保承诺：仅当全部测试项通过后，模块方可出库，并附带 接触电阻数据表、绝缘测试报告及系统回路验证记录，提供 12 个月功能性质量保证。

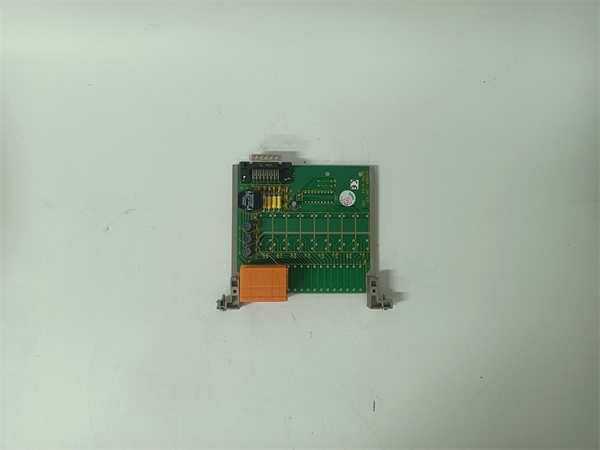

HONEYWELL 05701-A-0326

兼容性与升级路径

为确保 HONEYWELL 05701-A-0326 在您的 TPS 系统中正确集成，请务必核对以下关键信息：

• 硬件匹配：此端子模块必须与 HLAO IOP 卡（如部件号 51304952-100）配合使用，不可用于 AI、DI 或 DO 卡。请确认您机柜中安装的是 HLAO 类型输出卡。
• 背板要求：需安装于 PM 系列 I/O 背板（例如 05701-9001、05701-9002），确保 DIN 导轨卡扣完全锁紧，背板针脚无弯曲或污染。
• 替代关系：05701-A-0326 与 05701-A-0325 功能相同，主要区别在于批次或内部标识；两者在物理与电气上完全互换。若系统需数字量输出，请选用 05701-A-0401。对于新建项目，建议迁移至 Experion® PKS 的 FTA 架构，但需整体更换 I/O 卡、底座及组态。
