HONEYWELL 05701-A-0325 | 模拟量输出端子模块 | Experion® PKS / TPS 系统高可靠性AO接口方案

描述

关键技术规格

• 产品型号: 05701-A-0325
• 制造商: HONEYWELL
• 所属系统: Honeywell TPS / Experion® PKS（Legacy I/O Architecture）
• 输出通道数量: 8 路独立通道
• 支持信号类型: 4–20 mA（两线制/四线制），由后方HLAO卡驱动
• 电气特性: 无源端子模块（无内置电路），依赖配套IOP卡提供电流输出能力
• 端子类型: 可插拔螺钉式端子（Phoenix-style），支持最大 2.5 mm² 导线
• 安装方式: 安装于 TPS 机柜内的 I/O 背板（如 PM IOP 背板），与 HLAO 卡配合使用
• 防护等级: IP20（需安装于控制柜内）
• 工作温度范围: 0°C 至 +60°C

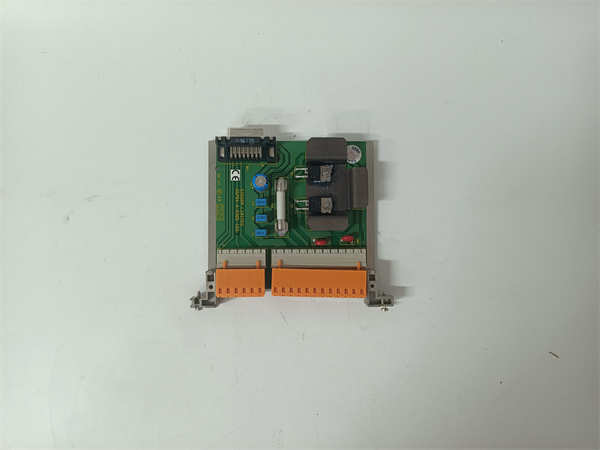

HONEYWELL 05701-A-0325

功能定位与应用场景分析

HONEYWELL 05701-A-0325 是 Honeywell TPS 分布式控制系统中的标准 8通道模拟量输出（AO）。与输入端子类似，它本身不包含电子元件，而是作为 TPS 控制器（通过 HLAO 卡） 的物理延伸接口，将 4–20 mA 控制信号安全、可靠地传输至现场执行设备（如调节阀定位器、变频器、电动执行机构等）。其设计核心在于实现 高密度布线、快速维护和带电更换，显著降低因接线故障导致的控制回路中断风险。

该模块在连续流程工业中承担着“控制指令落地”的关键角色，典型应用场景包括：

• 场景一：在 炼油催化裂化装置（FCCU） 中，用于将 TPS 控制器输出的阀位指令传递至主风流量调节阀、再生滑阀等关键执行机构。
• 场景二：在 大型化工厂反应釜控制系统 中，驱动温度、压力、液位回路的调节阀，依赖其可靠的端子接触保障控制精度与过程稳定性。
• 场景三：用于 老旧 TPS 系统的扩容或故障替换，因原厂已停产多年，需经过严格机械与导通验证的备件，以维持控制回路长期可用性。

质量标准与测试流程

我们深知，一个接触电阻过高的输出端子可能导致调节阀响应迟缓甚至失控，直接影响工艺安全。因此，我们对每一块 HONEYWELL 05701-A-0325 执行以下专业验证流程：

• 外观与清洁：所有模块经超声波清洗与压缩空气吹扫，清除端子氧化物与工业粉尘，并通过显微镜检查簧片弹性、塑料壳体无脆化或变形。
• 机械耐久性测试：对每个端子执行 ≥50 次标准导线插拔循环，验证夹紧力保持稳定，确保长期运行中不松动。
• 导通与接触电阻测试：使用四线制微欧计测量 端子到背板对应针脚的接触电阻，要求 ≤10 mΩ（符合 IEC 60512 标准）。
• 绝缘强度验证：施加 500 V DC 测试相邻通道间及通道对地绝缘电阻，确保 >100 MΩ，防止信号串扰或短路。
• 系统级回路验证：将模块安装至 TPS 测试机架，配合 HLAO 卡输出 4 mA / 12 mA / 20 mA 信号，接入标准 250 Ω 负载，验证 Honeywell Process Manager 中设定值与实测值偏差 ≤±0.1%。
• 质保承诺：仅当全部测试通过后，模块方可出库，并附带 端子接触电阻报告、绝缘测试记录及系统回路验证截图，提供 12 个月功能性质量保证。

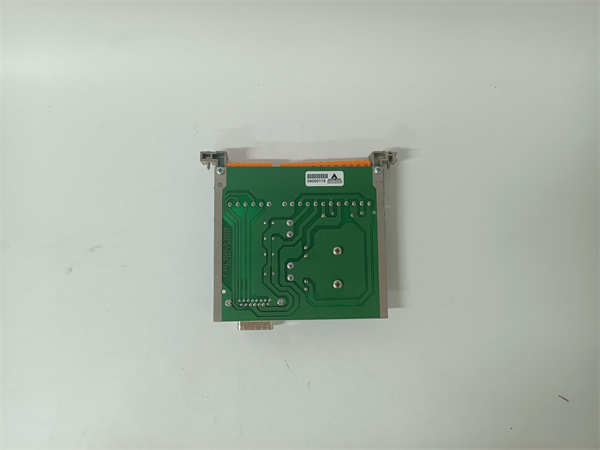

HONEYWELL 05701-A-0325

兼容性与升级路径

为确保 HONEYWELL 05701-A-0325 在您的 TPS 系统中正确集成，请务必核对以下关键信息：

• 硬件匹配：此端子模块必须与 HLAO（High-Level Analog Output） IOP 卡配合使用，不可与 DI/DO 或 AI 卡混用。请确认机柜中安装的是 HLAO 卡（型号通常为 51304952-100 或类似）。
• 背板兼容性：需安装于 PM 系列 I/O 背板（如 05701-9001 或 05701-9002），确保端子模块 DIN 卡扣与背板定位销对齐，针脚完全插入。
• 替代关系：05701-A-0325 是标准 8 通道 AO 端子。若需模拟量输入，请选用 05701-A-0301；若为数字量输出，则应选择 05701-A-0401。对于新建项目，建议迁移至 Experion® PKS 的 FTA（Field Termination Assembly） 架构，但需整体更换 I/O 卡与底座。
