HONEYWELL 05701-A-0301 | 模拟量输入端子模块 | Experion® PKS 系统高可靠性I/O解决方案

描述

关键技术规格

• 产品型号: 05701-A-0301
• 制造商: HONEYWELL
• 所属系统: Honeywell TPS / Experion® PKS（Legacy I/O Architecture）
• 输入通道数量: 8 路独立通道
• 支持信号类型: 4–20 mA（两线制/四线制），兼容 HART 叠加通信
• 电气隔离: 通道对地隔离（通过配套IOP卡实现），端子间物理隔离
• 端子类型: 可插拔螺钉式端子（Phoenix-style），支持最大 2.5 mm² 导线
• 安装方式: 安装于 TPS 机柜内的 I/O 背板（如 PM IOP 背板），与 HLAI/LLAI 卡配合使用
• 防护等级: IP20（需安装于控制柜内）
• 工作温度范围: 0°C 至 +60°C

HONEYWELL 05701-A-0301

功能定位与应用场景分析

HONEYWELL 05701-A-0301 是 Honeywell TPS（Total Plant Solution）分布式控制系统中的标准 8通道模拟量输入端子模块。它本身不包含电子电路，而是作为 现场接线接口与IOP卡（Input/Output Processor） 的物理桥梁，将来自变送器的 4–20 mA 信号通过硬接线传递至后方的 HLAI（High-Level Analog Input） 或 LLAI（Low-Level Analog Input） 处理卡。其核心价值在于提供 高密度、可维护、可带电插拔 的现场接线方案，解决了传统螺丝端子排在大型工厂中布线混乱、故障排查困难的问题。

该模块广泛应用于需要长期稳定运行的连续过程工业场景，典型应用包括：

• 场景一：在 炼油厂或乙烯装置 的 TPS 控制站中，作为反应器温度、压力、流量等关键参数的统一接线入口，配合 HLAI 卡完成信号采集。
• 场景二：在 火电厂 DCS 系统 中，用于锅炉汽包水位、主蒸汽温度等安全相关信号的接入，依赖其可靠的端子结构保障信号完整性。
• 场景三：用于 老旧 TPS 系统的维保与扩容，因原厂已停产，需经过外观检查与端子导通验证的功能性备件，以避免因端子氧化或机械损坏导致信号中断。

质量标准与测试流程

我们深知，在 TPS 系统中，一个接触不良的端子可能导致整个控制回路失效，甚至触发非计划停车。因此，我们对每一块 HONEYWELL 05701-A-0301 执行严格的物理与电气验证流程：

• 外观与清洁：所有端子模块经专业清洁，去除氧化层与油污，并通过放大镜检查端子簧片弹性、塑料壳体无裂纹、标识清晰无磨损。
• 机械完整性测试：对每个端子进行 ≥50 次插拔循环测试，验证夹紧力是否符合 Phoenix Contact 标准，确保长期使用不失效。
• 导通与绝缘测试：使用微欧计测量 端子到背板针脚的导通电阻（应 <10 mΩ），并用 500 V DC 兆欧表测试 相邻端子间及对地绝缘电阻（应 >100 MΩ）。
• 系统匹配验证：将模块安装至 TPS 测试机架，配合 HLAI 卡注入 4–20 mA 标准信号，验证 Honeywell Process Manager 中读数准确、无“BAD PV”报警。
• 质保承诺：仅当所有测试项通过后，模块才会出库，并附带 端子导通报告与系统集成验证截图，提供 12 个月功能性质量保证。

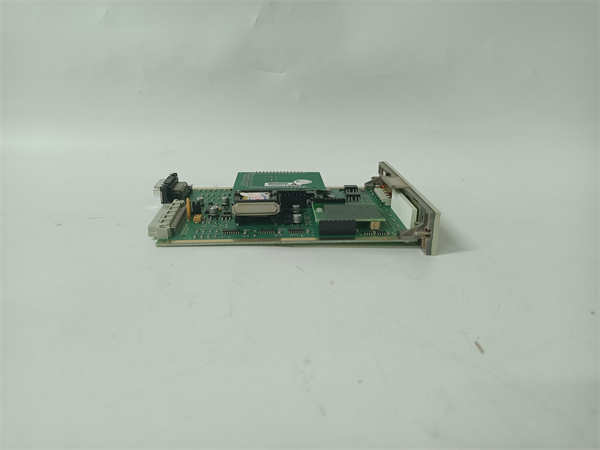

HONEYWELL 05701-A-0301

兼容性与升级路径

为确保 HONEYWELL 05701-A-0301 与您的 TPS 系统完全兼容，请注意以下关键核对点：

• 硬件匹配：此端子模块必须与 HLAI（高电平模拟输入） 或 LLAI（低电平，需外置变送器） IOP 卡配合使用，不可单独工作。请确认您机柜中安装的是对应类型的 IOP 卡。
• 背板要求：需安装于 PM 系列 I/O 背板（如 05701-9001），老式 UDC 背板不兼容。端子模块通过 DIN 导轨卡扣固定，确保与背板针脚完全啮合。
• 替代关系：05701-A-0301 是标准 8 通道 AI 端子。若需 DI/DO 功能，请选用 05701-A-0401（DO）或 05701-A-0201（DI）。对于 Experion® PKS 新系统，建议迁移到 FTA（Field Termination Assembly） 系列，但需更换 I/O 卡与底座。
