Name: Hirschmann MM3-2FXM2 2TX1 媒体模块/工业以太网交换机模块 - 山西鑫业达国际贸易官网
Brand: 其它

描述

Hirschmann MM3-2FXM2/2TX1是一款高性能的媒体模块，专为Hirschmann MICE（模块化工业通信设备）系列工业以太网交换机设计。作为模块化交换机的重要组成部分，MM3-2FXM2/2TX1模块提供了灵活的端口扩展能力，集成了两路100BASE-FX多模光纤端口（采用SC连接器）和两路10/100BASE-TX双绞线以太网端口（RJ45连接器）。这款模块化设计允许用户根据具体的工业应用需求，自由配置交换机的端口类型和密度，从而最大限度地提高网络灵活性和成本效益。MM3-2FXM2/2TX1凭借其工业级的坚固设计、自适应功能（如自动交叉、自动协商和自动极性），确保在严苛的工业环境中也能提供稳定可靠的数据传输，是构建高性能、高可用性工业以太网网络的理想选择，尤其适用于需要融合光纤和铜缆连接的场景。

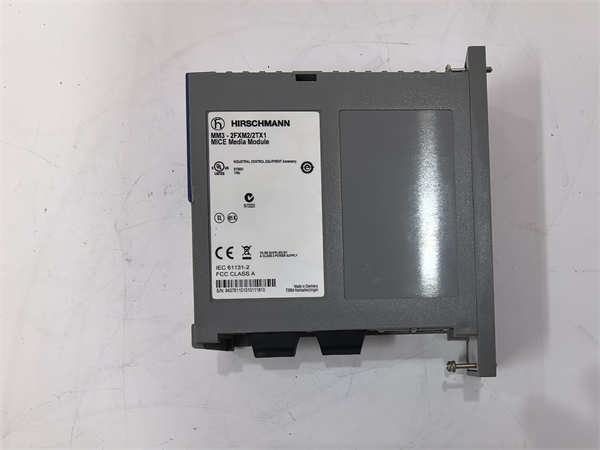

Hirschmann MM3-2FXM2 2TX1

技术规格

产品型号：MM3-2FXM2/2TX1(943761101)

制造商：Hirschmann

产品类型：媒体模块/工业以太网交换机模块

端口类型和数量：2 x 100BASE-FX多模光纤(SC接口),2 x 10/100BASE-TX双绞线(RJ45接口)

光纤类型(FX)：多模(MM)50/125µm或62.5/125µm

光纤传输距离：50/125µm:0-5000 m；62.5/125µm:0-4000 m

双绞线传输距离：0-100 m

光纤波长：1300 nm

链路预算(FX)：50/125µm:8 dB；62.5/125µm:11 dB

接口功能：自动交叉(Auto-Crossing),自动协商(Auto-Negotiation),自动极性(Auto-Polarity)

电源要求：通过MICE交换机背板供电

功耗：3.4 W(典型值),3.8 W(最大值)

诊断：LED指示灯(电源,链路状态,数据,100 Mbit/s,自动协商,全双工,环网端口,LED测试)

工作温度：0°C至+60°C(可选-40°C至+70°C的EEC型号)

存储/运输温度：-40°C至+70°C

相对湿度：10%至95%(无冷凝)

防护等级：IP20

安装方式：MICE交换机背板安装(DIN导轨)

主要特点和优势

Hirschmann MM3-2FXM2/2TX1媒体模块凭借其灵活的端口组合和工业级特性，为工业网络提供了显著的特点和优势。

灵活的混合端口配置：MM3-2FXM2/2TX1提供了两路100 Mbit/s的多模光纤端口和两路10/100 Mbit/s的RJ45铜缆端口。这种混合配置极大地增强了工业网络设计的灵活性。光纤端口适用于长距离传输和抗电磁干扰的场景，而铜缆端口则适用于短距离设备连接。这使得用户能够在一个模块中同时满足不同物理介质的连接需求，优化了网络架构。

卓越的工业级性能：作为Hirschmann MICE系列产品，MM3-2FXM2/2TX1专为严苛的工业环境设计。它能够在0°C至+60°C（可选扩展温度范围至-40°C至+70°C）的宽温范围内稳定运行，并具备出色的抗振动、抗冲击和EMC抗干扰能力，符合IEC 60068和EN 61000系列标准。其IP20防护等级确保了在工业柜内使用的可靠性。

智能自适应功能：MM3-2FXM2/2TX1的RJ45端口支持自动交叉（Auto-Crossing）、自动协商（Auto-Negotiation）和自动极性（Auto-Polarity）功能。这些智能特性简化了安装和维护，无需手动配置电缆类型（直通或交叉线）或端口速度和双工模式，模块会自动适应连接设备的设置，减少了配置错误和故障。

简化网络部署与维护：作为MICE模块化交换机系统的一部分，MM3-2FXM2/2TX1模块支持热插拔，可以在不中断整个交换机运行的情况下进行安装或更换。其前面板的LED指示灯提供直观的电源、链路状态、数据传输速度和环网状态等诊断信息，极大地简化了现场故障排查和日常维护。

长期可用性和投资保护：Hirschmann MICE系列产品采用开放式机架（OpenRail）概念，提供长期的产品可用性，确保用户在未来网络升级或扩展时，能够持续获得兼容的模块。这种模块化设计最大限度地保护了用户的初期投资，并降低了TCO（总拥有成本）。

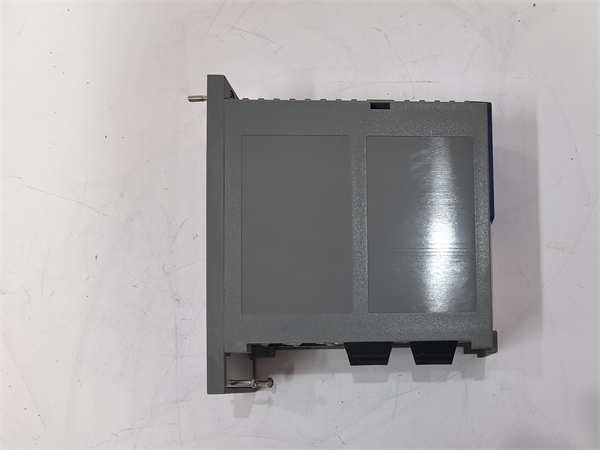

Hirschmann MM3-2FXM2 2TX1

应用领域

Hirschmann MM3-2FXM2/2TX1媒体模块因其独特的端口组合和坚固的工业设计，在需要灵活且可靠的工业以太网连接的各种应用中扮演着关键角色。

在工厂自动化和过程控制领域，MM3-2FXM2/2TX1被广泛应用于连接现场设备（如PLC、HMI、传感器和执行器）到工业以太网骨干网。例如，在大型生产线中，光纤端口可用于连接不同车间或楼层之间距离较长的工业交换机，提供高带宽和抗干扰的通信路径；而铜缆端口则用于连接近距离的控制器或I/O设备。

在交通运输领域，如铁路、公路和隧道监控系统，MM3-2FXM2/2TX1能够为沿线摄像机、信号灯和控制设备提供稳定的网络连接。光纤链路可有效抵抗电磁干扰和恶劣环境条件，确保关键交通数据的可靠传输。

在电力和能源行业，包括变电站自动化、风力发电场和油气管道监控，MM3-2FXM2/2TX1用于构建抵抗高电磁干扰的通信网络。光纤接口可以提供电气隔离，防止雷击或瞬态电压对网络设备造成损害，保障电力系统的安全和稳定运行。

此外，MM3-2FXM2/2TX1也适用于机械制造、水处理和楼宇自动化等领域。它为复杂的机械设备内部或设备间提供可靠的以太网连接，同时其模块化特性便于根据特定应用需求进行网络扩展和调整。无论是部署新的工业网络，还是升级现有系统，MM3-2FXM2/2TX1都提供了一个高效、可靠且灵活的解决方案。

安装与维护

安装前准备：在安装MM3-2FXM2/2TX1媒体模块之前，请确保已经断开MICE交换机主体的电源，并严格遵守所有电气安全规程。检查模块外观是否完好无损，确认其型号与MICE交换机主体的插槽兼容。准备好适当的光纤跳线（带有SC连接器）和以太网铜缆（RJ45连接器）。在插入MM3-2FXM2/2TX1模块时，应轻轻将其推入MICE交换机主体的相应插槽，直至完全就位并锁定。确保所有连接器都清洁，并且光纤跳线没有受到过度弯曲，以防止光纤性能下降。

维护建议：为了确保MM3-2FXM2/2TX1模块的长期可靠运行，建议定期进行预防性维护。定期检查模块的LED指示灯，以确认电源、链路状态和数据传输是否正常。如果指示灯显示异常，应参照Hirschmann的产品手册进行故障诊断。定期清洁光纤连接器，因为灰尘和污垢是光纤通信故障的常见原因。使用专门的光纤清洁工具进行清洁，切勿用手或普通纸巾擦拭。检查RJ45铜缆连接是否牢固，是否有物理损坏。在恶劣的工业环境中，建议定期检查模块安装的密封性，确保IP防护等级得到维持。如果需要更换MM3-2FXM2/2TX1模块，利用其热插拔功能，可以在不中断MICE交换机其他部分运行的情况下进行操作，但仍需遵循正确的移除和安装步骤。

产品保障

我们对Hirschmann MM3-2FXM2/2TX1媒体模块的卓越品质和性能提供全面的产品保障。
