Hirschmann MM20-Z6Z6Z6Z6SAHH 媒体模块/工业以太网交换机模块

描述

Hirschmann MM20-Z6Z6Z6Z6SAHH是一款高性能的4端口SFP（小型可插拔）媒体模块，专为Hirschmann MICE（模块化工业通信设备）系列工业以太网交换机而设计，包括MS20、MS30和MS4128等型号。这款模块化设计允许用户灵活地配置其工业以太网交换机的端口类型和密度，通过插入SFP光模块，可支持不同类型和传输距离的光纤连接（单模或多模），以及铜缆连接。**MM20-Z6Z6Z6Z6SAHH**的独特之处在于其四个端口都是Fast Ethernet SFP插槽，这提供了极大的灵活性和未来的可升级性，用户可以根据实际应用需求选择合适的SFP收发器。该模块凭借其坚固的工业级设计和对恶劣环境的适应能力，确保在工厂自动化、交通运输和电力等关键工业应用中提供稳定可靠的高速数据传输，显著提升了网络的灵活性、可靠性和成本效益。

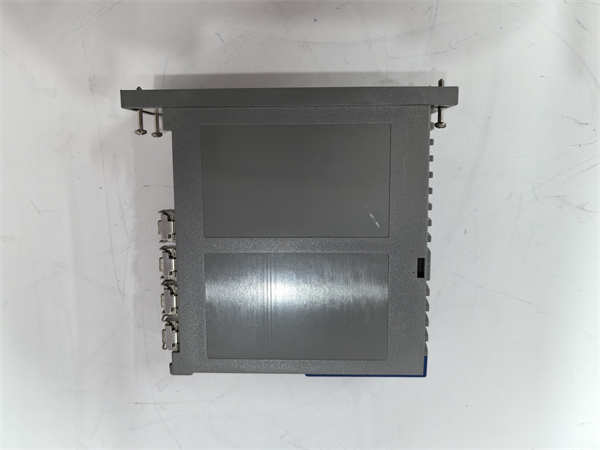

Hirschmann MM20-Z6Z6Z6Z6SAHH

技术规格

产品型号:MM20-Z6Z6Z6Z6SAHH(订货号:943938001)

制造商:Hirschmann

产品类型:媒体模块/工业以太网交换机模块

端口类型和数量:4 x Fast Ethernet SFP插槽

兼容SFP模块:支持各种Fast Ethernet SFP收发器（多模、单模、铜缆等）

供电方式:通过MICE交换机背板供电

功耗:4.0 W(典型值)

诊断:LED指示灯(电源,链路状态,数据活动等)

工作温度:0°C至+60°C(标准型号)

存储/运输温度:-40°C至+70°C

相对湿度:10%至95%(无冷凝)

防护等级:IP20

机械稳定性：符合IEC 60068-2-27(冲击),IEC 60068-2-6(振动)

EMC抗扰度：符合EN 61000-4-2(ESD),EN 61000-4-3(EMF),EN 61000-4-4(EFT),EN 61000-4-5(Surge),EN 61000-4-6(Conducted immunity)

EMC辐射：符合FCC CFR47 Part 15 Class A,EN 55022 Class A

安装方式：MICE交换机背板插槽安装

主要特点和优势

Hirschmann MM20-Z6Z6Z6Z6SAHH媒体模块凭借其高度灵活的SFP端口和坚固耐用的工业设计，在工业以太网网络中提供了显著的优势。

极高的端口灵活性和可扩展性：MM20-Z6Z6Z6Z6SAHH的核心优势在于其配备的四个Fast Ethernet SFP插槽。这意味着用户可以根据具体的网络需求，选择不同的SFP收发器，例如，选择多模SFP模块用于中短距离光纤连接，单模SFP模块用于长距离光纤骨干网连接，或者铜缆SFP模块用于标准的RJ45以太网连接。这种灵活性使得单一模块能够适应多种应用场景，降低了备件库存的复杂性，并为未来的网络升级提供了便捷途径。

卓越的工业级坚固性：作为Hirschmann MICE系列产品，MM20-Z6Z6Z6Z6SAHH专为在严苛的工业环境中运行而设计。它能够承受0°C至+60°C（可选扩展温度范围）的宽泛工作温度，并具有出色的抗振动、抗冲击和电磁兼容性（EMC）性能，符合严格的工业标准。其IP20防护等级和无风扇设计确保了模块在多尘、潮湿或电磁干扰较强的环境中也能长期稳定运行。

简化网络部署与维护：MM20-Z6Z6Z6Z6SAHH采用模块化设计，支持热插拔功能，可以在不中断MICE交换机整体运行的情况下进行安装或更换。这大大简化了现场的部署和维护工作，最大限度地减少了网络停机时间。模块前面板的LED指示灯提供清晰的运行状态和诊断信息，便于快速识别并解决潜在的网络问题。

兼容性和无缝集成：MM20-Z6Z6Z6Z6SAHH与Hirschmann MS20、MS30和MS4128等MICE系列交换机主机架无缝兼容，确保了平稳的系统集成。作为MICE家族的一员，它支持高级管理功能，如VLAN、IGMP Snooping、端口安全和多种冗余协议（如HIPER-Ring、RSTP），为构建高性能、高可用性的工业网络提供了坚实的基础。

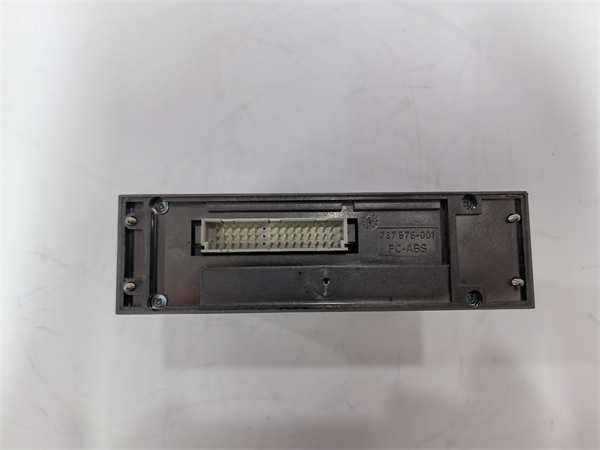

Hirschmann MM20-Z6Z6Z6Z6SAHH

应用领域

Hirschmann MM20-Z6Z6Z6Z6SAHH媒体模块因其独特的SFP端口配置和强大的环境适应性，在需要高度灵活和可靠工业以太网连接的多种应用中表现出色。

在工厂自动化和过程控制领域，MM20-Z6Z6Z6Z6SAHH是连接不同生产单元、车间或楼层之间工业以太网骨干网的理想选择。通过灵活选择SFP光模块，它可以实现长距离、抗电磁干扰的数据传输，例如连接PLC、HMI、工业PC和分布式I/O设备，确保实时控制和数据采集的稳定性和可靠性。

在交通运输行业，如铁路、公路、隧道和地铁系统，MM20-Z6Z6Z6Z6SAHH用于构建安全监控、通信和信号控制网络。SFP光纤端口能够有效抵抗沿线可能存在的电磁干扰和恶劣环境条件，为视频监控、紧急通信和交通管理系统提供稳定的数据链路。

在电力和能源行业，包括变电站自动化、风力发电场和石油天然气开采与传输设施，MM20-Z6Z6Z6Z6SAHH模块能够支持高带宽、抗干扰的网络通信。通过使用光纤SFP模块，它可以提供电气隔离，防止高压环境中的电磁瞬变和雷击对网络设备造成损害，从而保障电力和能源系统的安全和稳定运行。

此外，MM20-Z6Z6Z6Z6SAHH也适用于水处理、机械制造和楼宇自动化等领域中，尤其适用于那些需要根据现场距离和介质需求灵活配置网络接口，并要求设备具备高可靠性和长期稳定性的复杂工业环境。

相关产品

Hirschmann MM20-Z6Z6Z6Z6SAHH媒体模块是MICE系列模块化工业以太网交换机的重要组成部分，它需要与MICE交换机主机架以及多种SFP收发器协同工作。

Hirschmann MS20/MS30/MS4128系列交换机主体：这些是MICE系列模块化交换机的主机架，MM20-Z6Z6Z6Z6SAHH模块必须插入到这些主机架中才能运行。

Hirschmann SFP收发器模块：由于MM20-Z6Z6Z6Z6SAHH提供的是SFP插槽，用户需要根据实际的光纤类型（多模或单模）、传输距离和速率来选择合适的SFP收发器，例如：

M-FAST SFP MM：多模光纤SFP模块，适用于Fast Ethernet。

M-FAST SFP SM：单模光纤SFP模块，适用于Fast Ethernet。

M-FAST SFP LH：长距离单模光纤SFP模块。

M-FAST SFP Copper：铜缆SFP模块，提供RJ45端口。

Hirschmann PS系列电源模块：为MICE交换机主机架和插入其中的媒体模块提供稳定的电源，例如PS20或PS30。

Hirschmann MM系列其他媒体模块：MICE系列还有其他类型的媒体模块，可提供不同端口配置和速率的组合，例如带有固定光纤或铜缆端口的模块，可以与MM20-Z6Z6Z6Z6SAHH组合使用以满足更复杂的网络需求。

Hirschmann MB-2T：MICE交换机背板扩展模块，用于增加MICE交换机主机的模块插槽数量，从而可以容纳更多的如MM20-Z6Z6Z6Z6SAHH这样的媒体模块。

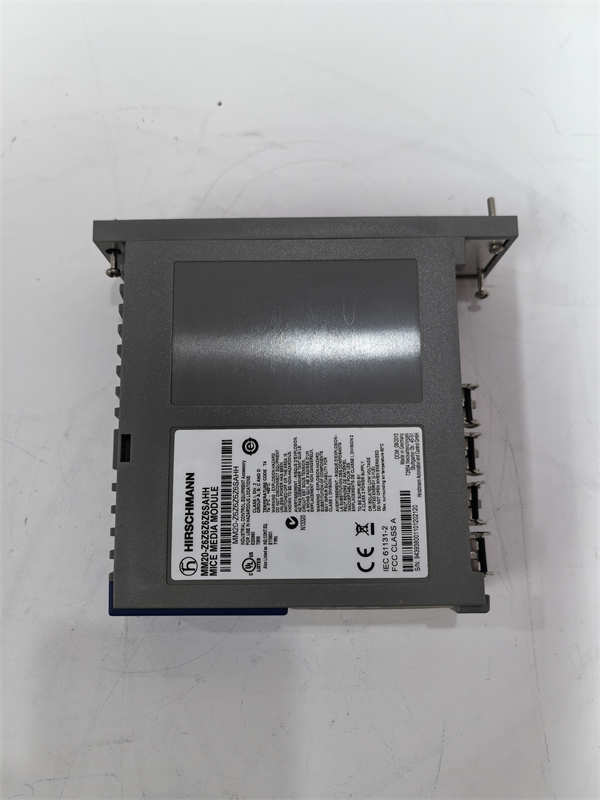

Hirschmann MM20-Z6Z6Z6Z6SAHH

安装与维护

安装前准备：在安装MM20-Z6Z6Z6Z6SAHH媒体模块之前，务必确保MICE交换机的主体电源已完全断开，并严格遵守所有适用的电气安全规程和ESD（静电放电）防护措施。仔细检查模块外观是否完好无损，并确认其型号与MICE交换机主体的插槽兼容。准备好所需数量和类型的SFP收发器，以及对应的光纤跳线或以太网铜缆。在将MM20-Z6Z6Z6Z6SAHH模块插入MICE交换机主体插槽时，应小心对齐并轻轻推入，直至完全就位并锁定。接着，将SFP收发器插入MM20-Z6Z6Z6Z6SAHH的SFP插槽中，并连接好相应的光纤或铜缆。确保所有光纤连接器的清洁，并避免光纤过度弯曲。

维护建议：为了确保MM20-Z6Z6Z6Z6SAHH模块的长期稳定运行，建议定期进行预防性维护。定期检查模块前面板的LED指示灯，以确认电源、链路状态、数据活动和SFP模块状态是否正常。任何异常指示都应参照Hirschmann的产品手册进行故障诊断。对于光纤连接，定期清洁SFP收发器和光纤跳线的连接端面至关重要，因为灰尘和污垢是导致光纤通信问题的主要原因，应使用专用的光纤清洁工具进行操作。检查所有电缆连接是否牢固，特别是RJ45铜缆接口。在恶劣的工业环境中，还应定期检查模块安装的密封性，确保IP防护等级得到维持。由于MM20-Z6Z6Z6Z6SAHH支持热插拔，在模块故障或需要更换SFP收发器时，可以在不中断MICE交换机其他部分运行的情况下进行操作，但仍需遵循正确的移除和安装步骤，以最大限度地减少对网络的影响。
