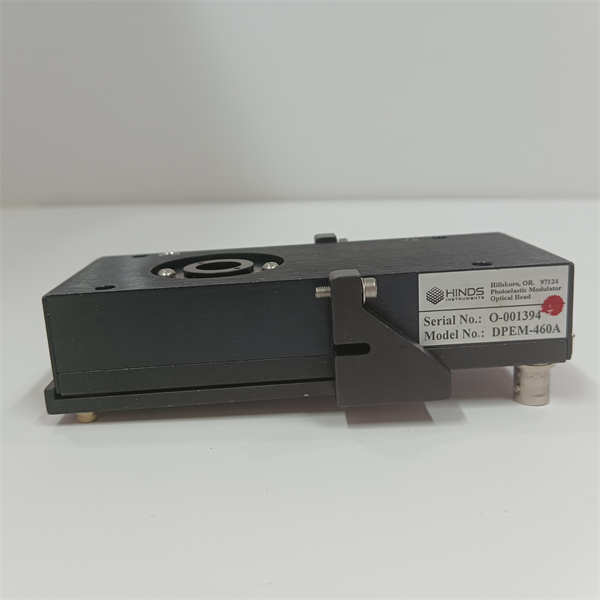

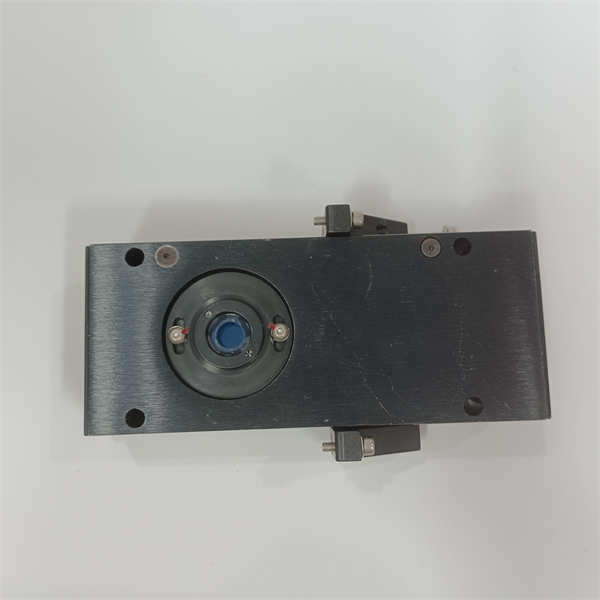

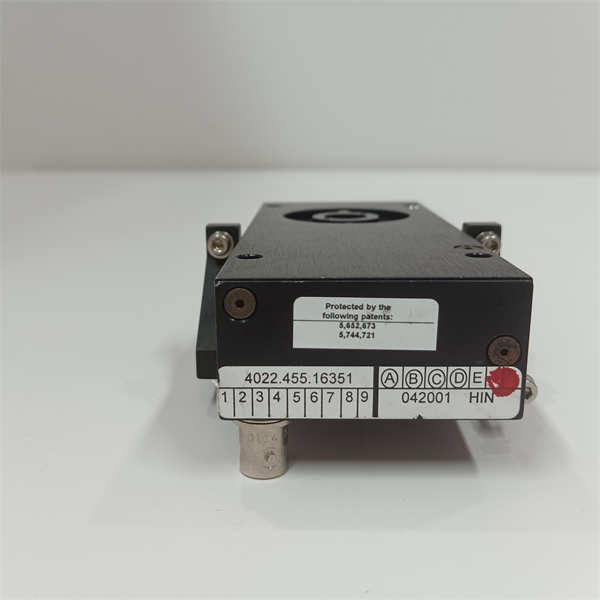

HINDS DPEM-460A 高性能的光弹性调制器 核心控制单元

描述

HINDS DPEM-460A 是一款高性能的光弹性调制器 (Photoelastic Modulator, PEM) 电子头，由全球领先的偏振测量仪器制造商Hinds Instruments倾力打造。作为光弹性调制器系统中的核心控制单元，DPEM-460A 负责驱动和精确控制连接的光学头（通常为Hinds PEM200系列光学头），使其产生周期性变化的相位延迟（retardation）。这种精密的光学调制能力使其成为各种科学研究和工业质量控制应用中进行高灵敏度偏振测量、椭偏测量、圆二色性 (CD) 光谱以及其他偏振态分析的不可或缺的工具。

DPEM-460A 电子头能够输出高频（通常在几十kHz）的驱动信号，精确地控制光学晶体的形变，从而实现从深紫外（UV）到中红外（MIR）宽广光谱范围内的光调制。其卓越的稳定性、高灵敏度和宽入射角容差特性，使得研究人员和工程师能够对材料的光学特性、薄膜的应力、液体中的旋光度等进行极其精密的测量。HINDS DPEM-460A 不仅仅是一个驱动器，更是实现先进偏振光谱学和光学计量学突破性研究和工业应用的关键技术，为用户提供了值得信赖的精密测量解决方案。

HINDS DPEM-460A

技术规格

主要特点和优势

HINDS DPEM-460A 光弹性调制器电子头凭借其先进的技术和精密控制能力，为偏振测量领域带来了多项显著的特点和优势：

卓越的精密控制能力： DPEM-460A 能够精确地驱动光弹性光学头，使其产生稳定且可控的周期性相位延迟。其标称频率通常在几十kHz级别，确保了高频调制，从而能够通过锁相检测技术实现对光信号中极微弱偏振变化的超高灵敏度检测，这是传统静态偏振测量方法无法比拟的。

宽广的光谱适用性： DPEM-460A 通过与不同光学材料（如熔融石英、氟化镁、硒化锌等）制成的Hinds PEM光学头配合使用，能够覆盖从深紫外（VUV）到中红外（MIR）的宽广波长范围。这种灵活性使其适用于多种光谱测量应用，无需为不同波长范围购置多套独立的调制器。

高灵敏度与高稳定性： 光弹性调制器的核心优势在于其极高的灵敏度（可达10^-6数量级），这使得 DPEM-460A 能够探测到非常微小的偏振变化，对于测量应力双折射、手性分子、薄膜特性等至关重要。同时，其设计保证了长期工作的极高稳定性，为长时间或重复性实验提供了可靠的基础。

坚固耐用与宽入射角容差： Hinds PEM光学头本身具有良好的机械和光学稳定性，并能承受高达5 GW/cm²的激光功率。DPEM-460A 驱动的光学头还具有宽达±40°的入射角容差，这在光路对准和集成到复杂光学系统中时提供了极大的便利，降低了对系统几何精度的要求。

易于集成与操作： DPEM-460A 通常设计为用户友好的接口，可与Hinds Instruments提供的锁相放大器、光电探测器以及专用软件（如Exicor®系列软件）无缝配合。其模块化设计使得集成到自定义光学实验平台或自动化测量系统中变得简单高效。

应用领域

HINDS DPEM-460A 光弹性调制器电子头及其配套光学头，因其高精度、高灵敏度和宽光谱的特性，在科学研究和工业生产的多个领域具有广泛应用。

半导体与材料科学：

• 薄膜应力测量： 用于测量半导体晶圆、显示面板、光学镀膜中的残余应力或应力诱导双折射，对质量控制和工艺优化至关重要。
• 材料双折射分析： 研究光学晶体、聚合物、生物材料、玻璃等各种材料的固有或诱导双折射特性。
• 光电材料表征： 评估新型光电材料（如液晶、量子点薄膜）的偏振相关光学性能。

生命科学与生物医学：

• 圆二色性 (CD) 光谱学： 在蛋白质结构分析、药物研发、分子相互作用研究中，用于高灵敏度地测量手性分子的圆二色性。
• 显微成像： 与偏振显微镜结合，用于生物组织、细胞结构、神经纤维等微观样品中的双折射成像，揭示其结构信息。
• 药物筛选与分析： 监测药物与生物分子结合引起的构象变化。

光学与光通信：

• 光纤应力分析： 测量光纤中的应力分布，对光纤传感和光通信器件的性能评估至关重要。
• 光学元件质量控制： 检测透镜、窗口、棱镜等光学元件的制造缺陷或残余应力。
• 激光偏振控制： 作为激光器或光学系统中的偏振控制组件。

环境监测与化学分析：

• 痕量气体检测： 在某些特定配置下，可用于高灵敏度地检测气体中的特定手性分子。
• 液体旋光度测量： 用于化学过程监控和质量控制中的液体旋光度分析。

相关产品

HINDS DPEM-460A 光弹性调制器电子头是Hinds Instruments偏振测量系统中的一个核心组件。与其相关的产品主要包括：

• Hinds PEM200系列光学头: DPEM-460A 驱动的实际光学元件，根据不同的波长和应用需求选择不同的型号，如I/FS40、II/FS422（熔融石英）、II/ZS37（硒化锌）等。
• Hinds PEM电子控制器: DPEM-460A 自身就是电子头，通常指独立的控制器，但其内部可能包含驱动电路和控制接口。
• Hinds Lock-in Amplifiers (锁相放大器): 与PEM配合使用，用于从调制信号中提取微弱的偏振信号，如Hinds DSP Lock-in Amplifiers。
• Hinds Photo Detectors (光电探测器): 与PEM配合使用，用于接收和转换光信号为电信号。
• Hinds Exicor® Birefringence Measurement Systems: Hinds Instruments的完整双折射测量系统，其中可能集成了DPEM系列组件。
• Hinds Mueller Polarimeters / Stokes Polarimeters: Hinds的偏振测量系统，用于测量材料的穆勒矩阵或斯托克斯矢量，DPEM-460A 可作为其关键组件。
• Hinds Spectroscopy Systems: 集成PEM的圆二色性（CD）光谱仪或其他偏振相关光谱系统。
• 光学组件: 如偏振片、波片、光源等，与PEM系统共同构成完整的光路。


  HINDS DPEM-460A

安装与维护

安装前准备： HINDS DPEM-460A 光弹性调制器电子头的安装应在清洁、稳定的实验室环境中进行，并严格遵循Hinds Instruments提供的详细安装和操作手册。在连接电子头之前，请确保所有电源已断开，并验证所选用的PEM光学头与 DPEM-460A 兼容。小心地将 DPEM-460A 电子头连接到PEM光学头上，并确保连接稳固。将电子头连接到适当的电源和控制系统（如锁相放大器或计算机接口）。在启动前，务必检查所有光路元件（如偏振片、光学头）的对准，确保光束能够正确穿过PEM光学头，并根据系统要求进行必要的校准。

维护建议： HINDS DPEM-460A 设计为高稳定性和低维护量的精密仪器。日常维护主要集中在保持设备清洁和运行环境的稳定性。定期使用光学清洁用品清洁PEM光学头的表面，以避免灰尘和指纹影响性能。确保电子头周围有足够的散热空间，避免过热。监控系统（如锁相放大器）的输出信号，检查是否有异常波动，这可能指示光学头或电子头存在问题。Hinds Instruments建议定期进行系统的性能验证和校准，特别是在进行了关键性实验或更换了其他光学组件之后。对于任何内部故障或性能下降，应联系Hinds Instruments或其授权服务提供商进行专业的诊断和维修。避免自行拆卸 DPEM-460A 或PEM光学头，因为这可能导致设备损坏并影响保修。

产品保障

我们对HINDS DPEM-460A 光弹性调制器电子头的卓越品质和性能提供坚实保障。
