HIMA F8652X 中央处理器模块 | 984865265 – 工业安全PLC的终极“大脑”！

描述

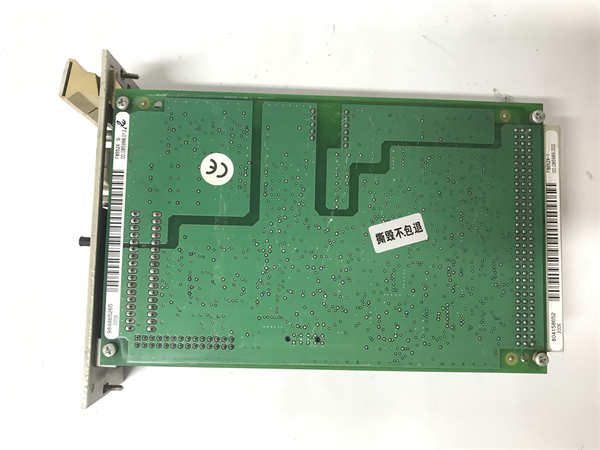

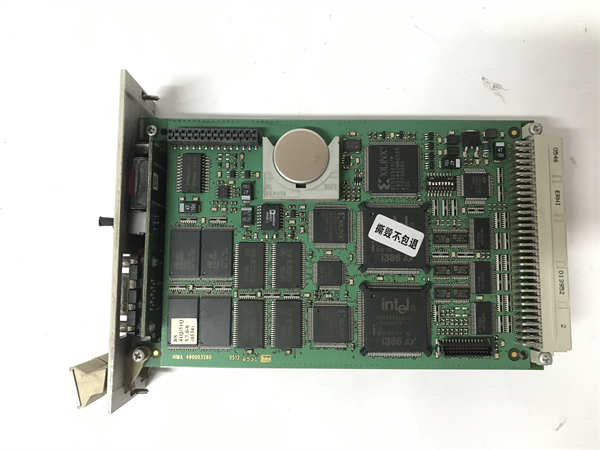

HIMA F8652X  984865265 ：这块中央处理器 (CPU) 模块，是HIMA HIQuad安全系统的核心所在，简直就是安全自动化系统的“大脑”！它集成了双32位Intel 386EX微处理器，专为HIMA H41q和H51q系列安全系统设计，负责高速执行复杂的安全逻辑，确保紧急停车 (ESD)、防火防爆 (F&G) 等关键安全功能能够实时、精准地响应。它获得了最高达SIL 3的安全等级认证。模块还配备了直观的4位数字矩阵诊断显示屏和两个RS 485串行接口。这玩意儿，原厂正品，诊断全面，性能超群，绝对能让你的工业现场安全生产稳如泰山！找咱合作，这事儿就妥了，没毛病！

HIMA F8652X 产品概述

兄弟，你问的这个 HIMA F8652X (Part Number: 984865265)，在工业自动化和功能安全领域，它可是HIMA HIQuad安全系统的**“中央大脑”！你可以把它看作是整个安全仪表系统 (SIS) 或安全PLC的核心控制器**，负责所有安全相关任务的运算和决策。

这款模块由全球领先的功能安全专家德国HIMA设计制造，专为HIMA的旗舰安全系统——HIQuad系列（特别是H41q和H51q系列）打造。在石油天然气、化工、电力、轨道交通等对安全要求极高的工业现场，任何微小的系统故障都可能带来灾难性后果。HIMA F8652X 的存在，正是为了在这样的高风险环境中提供最高等级的安全保障。

它的核心设计理念是**“安全冗余”。内部集成了两个时钟同步运行的32位Intel 386EX微处理器**。这两个处理器独立但同步地执行安全逻辑，并持续相互监控。一旦检测到任何差异或故障，系统将立即进入预设的安全状态，从而最大限度地降低风险。这种**2oo2D (2 out of 2 Diagnostic)**或类似的架构，是实现最高安全完整性等级 SIL 3 的关键。

HIMA F8652X 主要功能包括：接收并处理来自现场安全输入模块的信号；高速执行通过IEC 61131-3标准编程的安全逻辑程序；根据逻辑运算结果，向安全输出模块发送控制指令，驱动执行器（如安全阀、紧急停机按钮）进行动作；同时，它还具备强大的自诊断能力，能够持续监测自身硬件和软件的健康状况，并通过前面板的诊断显示屏和串行接口提供丰富的状态信息和故障代码，极大地简化了系统调试和维护。

HIMA F8652X 技术规格

参数名称	参数值
产品型号	F8652X
制造商	HIMA Paul Hildebrandt GmbH + Co KG
产品类型	中央处理器 (CPU) 模块
系统家族	HIMA HIQuad H41q / H51q 系列
安全完整性等级	SIL 3 (符合 IEC 61508, IEC 61511, IEC 62061 标准)
性能等级	PL e (Cat. 4) (符合 EN ISO 13849-1 标准)
处理器	双 Intel 386EX 微处理器 (32位, 25 MHz)
内存	每个微处理器：1 MB Flash-EPROM (操作系统), 512 KB Flash-EPROM (用户程序), 512 KB SRAM (数据存储)
接口	2个RS 485串行接口 (用于通信、编程和HSR高速冗余连接); 1个以太网接口 (用于ELOP II TCP编程和Modbus TCP通信)
诊断显示	4位数字矩阵显示屏, 2个LED错误指示灯, 切换按钮
错误处理	失效安全看门狗输出 (24 V DC, 500 mA, 短路保护)
电源	从底板获取，5 V DC / 2000 mA (典型)
电池备份	SRAM 和硬件时钟由锂电池备份 (例如 CR 2477N)
电池寿命	1000天 (25 °C 环境下无外部电压供电); 200天 (60 °C 环境下无外部电压供电)
安装方式	插入HIMA机架的专用CPU插槽
空间需求	8 TE (HIMA机架单位宽度)
工作温度	-40°C to +70°C (具体请查阅官方手册)
存储温度	-40°C to +85°C
重量	约 0.42 kg



主要特点和优势

兄弟，这块 HIMA F8652X 中央处理器模块之所以能在工业安全领域“一锤定音”，那可不是靠吹的，是实打实的几个核心优势，让你听了立马心里有底：

首先，至高安全，达到行业巅峰。 HIMA F8652X 可是通过了严苛的 SIL 3 (Safety Integrity Level 3) 认证，这是工业功能安全领域的最高等级！它采用双32位微处理器冗余架构 (Dual 32-bit Microprocessor Redundancy)，两个处理器不仅独立运算，还时刻相互诊断和比较结果。一旦检测到任何微小差异，系统就会立即触发安全保护，确保即使发生内部故障，也能保证安全功能正常执行。这种极致的容错设计 (Ultimate Fault-Tolerant Design)，让你的关键生产过程拥有钢铁般的安全防线。

其次，高速响应，毫秒必争的生命线。 作为安全系统的“大脑”，HIMA F8652X 拥有强大的实时处理能力 (Real-time Processing Capability)。它能以极高的效率执行复杂的安全逻辑程序，确保从现场危险信号的输入，到安全执行器动作的输出，整个回路的响应时间 (Response Time) 极短。在紧急停车 (ESD)、防火防爆 (F&G) 等应用中，时间就是生命，每一毫秒的快速响应都可能避免重大事故，挽救生命和财产。

再来，智能诊断，维护更省心。 HIMA F8652X 可不仅仅是能干活，它还自带一套“医生”系统！前面板直观的4位数字矩阵显示屏 (4-Digit Alphanumeric Display) 能够实时显示详细的系统状态和故障代码，让现场维护人员一眼就能看出模块的健康状况。配合HIMA的工程软件，你可以深入诊断模块的内部状态，快速定位并解决问题。这种强大的自诊断功能 (Powerful Self-Diagnostics)，大大缩短了故障排查时间，提高了系统的可用性 (Availability)。

还有，灵活互联，扩展无边界。 除了作为CPU的核心功能，HIMA F8652X 还提供了多种通信接口，包括两个RS 485串行接口（可用于ELOP II编程或HSR高速冗余连接）以及一个以太网接口 (Ethernet Interface)。这意味着它可以无缝地与DCS、SCADA、HMI等上位系统进行数据交换，也支持Modbus TCP等常用工业协议。通过这些接口，你可以轻松实现远程编程、诊断和系统集成，让你的安全系统真正融入智能工厂的生态。

The HIMA F8652X Central Processing Unit module is the unparalleled “brain” of HIMA’s safety-critical systems, providing the ultimate in industrial safety PLC performance. Its foremost advantage is its rigorous SIL 3 (Safety Integrity Level 3) certification, meeting the highest standards in functional safety. This is achieved through a sophisticated dual 32-bit microprocessor redundant architecture, where two processors operate independently yet synchronously, constantly monitoring each other for discrepancies. Any detected deviation immediately triggers a failsafe state, embodying an ultimate fault-tolerant design that ensures safety function execution even under internal fault conditions, thereby providing an ironclad defense for your critical production processes.

Furthermore, the HIMA F8652X delivers exceptional responsiveness, making every millisecond count in critical situations. As the “brain” of the safety system, it boasts powerful real-time processing capabilities, executing complex safety logic programs with extremely low response times. In applications such as Emergency Shutdown (ESD) and Fire & Gas (F&G) systems, this rapid sensor-to-actuator response can prevent major incidents, safeguarding lives and assets.

The module also features intelligent diagnostics, simplifying maintenance. Its intuitive 4-digit alphanumeric display on the front panel provides real-time system status and detailed error codes, allowing field personnel to quickly assess the module’s health. When integrated with HIMA’s engineering software, this enables in-depth diagnostics, facilitating rapid troubleshooting and issue resolution. This powerful self-diagnostics capability significantly reduces fault-finding time and enhances system availability.

Lastly, the HIMA F8652X offers flexible connectivity, enabling seamless integration and expansion. Beyond its core CPU functions, it provides multiple communication interfaces, including two RS 485 serial ports (suitable for ELOP II programming or HSR high-speed redundancy) and an Ethernet interface. This allows for effortless data exchange with higher-level systems like DCS, SCADA, and HMI, supporting common industrial protocols like Modbus TCP. These interfaces facilitate remote programming, diagnostics, and system integration, seamlessly embedding your safety system within the broader smart factory ecosystem.

应用领域

你问这 HIMA F8652X 这种高安全等级的中央处理器模块能用在哪儿？兄弟，它的应用场景那可都是对控制系统可靠性、处理速度和安全性有最苛刻要求的工业领域！因为它作为HIMA安全系统的“绝对核心”，所以它能在以下关键工业领域中发挥不可替代的作用：

石油与天然气工业：

紧急停车系统 (ESD)：在陆上和海上钻井平台、炼油厂、天然气处理厂和长输管道中，HIMA F8652X 是ESD系统的中枢，用于快速检测异常情况（如压力骤升、燃气泄漏、超温），并立即执行安全关断指令，防止火灾、爆炸、泄漏等重大事故。

高完整性压力保护系统 (HIPPS)：在油气生产和运输过程中，当管道或设备发生超压时，它能快速且安全地将其隔离或泄压，避免设备损坏和环境污染。

化工与石化工业：

过程安全关断系统 (PSS)：在化学反应、存储、运输和混合过程中，HIMA F8652X 负责监控关键参数，一旦超出安全阈值，立即执行预设的安全逻辑，防止危险化学品泄漏或失控反应，保障生产和人员安全。

燃烧器管理系统 (BMS)：在工业锅炉、加热炉等燃烧设备中，确保燃烧过程的安全启动、运行和停机，防止燃料积聚导致的爆燃事故。

电力行业：

发电厂安全系统： 在火电、水电、核电厂的关键设备（如汽轮机超速保护、锅炉水位控制、发电机失磁保护）中，HIMA F8652X 用于实施最高安全等级的保护功能，保障电力生产的稳定和人员设备安全。

特别是在核电站中，它用于核反应堆安全停堆、余热排出等最高级别安全相关功能的核心控制器，是核安全的最后一道防线。

轨道交通：

在高速铁路、地铁、轻轨、重载铁路等现代轨道交通控制系统中，HIMA F8652X 确保列车运行的信号安全联锁 (Signal Interlocking)、道岔控制 (Switch Control) 和列车自动保护 (ATP) 的最高可靠性，防止列车相撞、脱轨或超速。

其他行业：

冶金、矿山、制药、制浆造纸、食品饮料等任何涉及危险工艺、高风险设备或对人身安全和环境保护有严格要求的工业领域，只要需要一个高可靠、高安全等级的PLC系统来执行安全功能，那么 HIMA F8652X 都是理想的解决方案。

相关产品

跟 HIMA F8652X 这块中央处理器模块“联手”的兄弟伙儿可不少，它是HIMA HIQuad安全系统的核心，离不开其他模块的紧密配合。以下是一些可能与之相关联的产品或组件：

HIMA 其他中央模块 (CPU Processor)： 比如其他型号的HIQuad CPU，如 F8650X（可能在存储或接口方面有所不同，但同属HIQuad系列）、F8652E（作为旧版或不同功能变种）。

HIMA I/O 模块： 包括各种数字量输入模块 (如 F3221、F3236)、数字量输出模块 (如 F3322、F3330) 和模拟量输入/输出模块 (如 F6217、F6705)。这些模块负责与现场传感器和执行器进行实际的信号交互，并将数据传输给 F8652X 进行处理和控制。

HIMA 电源模块 (e.g., F7130A、F7131)：为整个HIQuad系统（包括 F8652X）提供稳定、可靠的5VDC工作电源。

HIMA 通讯模块 (e.g., F8627、F8628、F8627X)：F8652X 作为CPU需要这些通信模块来与其他系统（如DCS、SCADA、HMI）进行数据交换和集成。F8627 和 F8627X 提供以太网接口，而 F8628 则提供Profibus-DP接口。

HIMA 机架 (Subrack) / 底板 (Backplane) (e.g., K 1409)：F8652X 和所有其他HIQuad模块都需要插入到HIMA专用的机架和底板中才能正常工作，底板提供模块间的电力和数据总线连接。

HIMA 工程组态软件 (ELOP II / SILworX)：这是HIMA安全系统的“编程和诊断工具”，工程师通过它对 F8652X 进行编程、组态、下载和在线诊断。

HIMA 冗余组件： 为了实现更高可用性的系统，特别是对于SIL 3应用，通常会配置CPU冗余，这意味着可能需要额外的 F8652X 模块以及相应的冗余底板或光纤冗余通信模块来构建完全冗余的系统。

安装与维护

安装前准备: 兄弟，拿到 HIMA F8652X 这块核心安全CPU模块，可得万分谨慎！安全是压倒一切的头等大事！ 在进行任何安装操作前，务必确保你的HIMA机架和所有相关设备电源已经彻底切断，并且进行多次确认。仔细阅读随模块附带的HIMA官方安装手册和技术文档，了解 F8652X 的精确安装步骤、任何必要的DIP开关或跳线设置（比如设置总线站地址、冗余模式等），以及如何将其正确插入到HIMA机架的指定CPU插槽中。CPU模块通常需要安装在机架的特定位置，确保它与底板的连接稳固且正确，因为它是整个系统的核心。在操作任何精密电子设备时，务必佩戴防静电手环和手套，因为静电是精密电子元件的头号杀手。确保控制柜内部环境清洁、干燥，并且通风良好，以保证模块在规定的温度和湿度范围内稳定工作。最后，检查模块上的电池插槽，确保如果需要，已正确安装了新的锂电池（例如CR 2477N），这对于维护SRAM数据和硬件时钟的完整性至关重要，特别是对程序和配置数据的长期保存。

维护建议: 这 HIMA F8652X 是为最高安全等级设计的关键模块，所以适当的“保养”能让它寿命更长，工作更稳定，最重要的是，持续保障你的工业现场安全。

定期清洁： 保持机架内部和模块表面的清洁，避免灰尘、油污和其他污染物堆积，这些会影响散热，甚至可能导致电气故障。使用工业专用清洁剂和无绒布，注意避免液体进入模块内部。

连接检查： 定期检查 F8652X 在机架插槽中是否牢固，没有任何松动迹象。检查所有连接线缆，特别是RS485和以太网线缆，确保它们没有磨损、腐蚀，并且连接牢固。

环境监控： 持续监控控制柜内部的温度和湿度。确保HIMA机架的散热系统（如风扇模块）正常运行，通风孔没有被阻挡。过高的温度会加速电子元件老化，影响CPU的运算精度和可靠性。

LED与诊断显示监控： 定期观察 F8652X 前面板的4位诊断显示屏和LED指示灯，它们会实时显示CPU的运行状态、内存状态和任何内部错误代码。任何异常显示都应立即记录并进行排查。

软件诊断： 定期通过HIMA工程软件（ELOP II / SILworX）连接 F8652X，检查系统诊断信息、事件日志和错误计数器。这能提供更详细的内部状态信息，有助于预判和解决潜在问题，有时能发现肉眼无法识别的潜在故障。

电池更换： 根据HIMA的推荐，定期检查并更换CPU模块上的锂电池（例如CR 2477N）。通常建议每4年更换一次，或者根据模块上的电池寿命指示和诊断信息进行更换。这是确保在主电源中断时SRAM数据和硬件时钟能够得到有效备份的关键。

接地检查： 确保整个控制系统和控制柜的接地系统良好，以有效减少电磁干扰对CPU正常运行的影响，提升系统的抗干扰能力。
