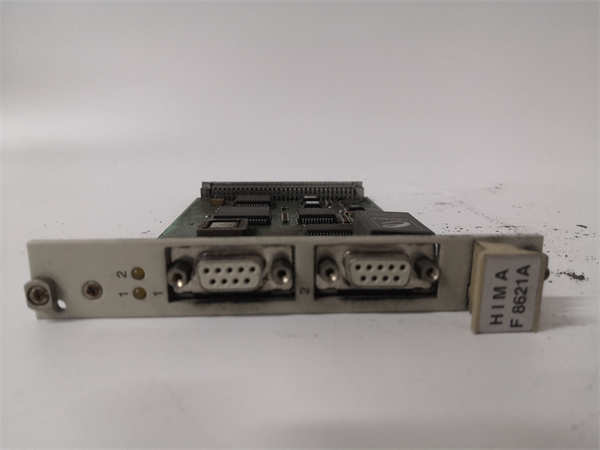

HIMA F8621A | SIL3认证PROFIBUS DP/V1安全主站卡

描述

关键技术规格

• 产品型号: F8621A
• 制造商: HIMA Paul Hildebrandt GmbH + Co KG
• 系统平台: HIMA H51q 安全仪表系统（SIS）
• 通信协议: PROFIBUS DP/V1 + PROFIsafe（符合IEC 61784-3 / IEC 61508）
• 角色: 安全主站（Safety Master），可连接最多31个PROFIsafe从站
• 物理接口: 1 × RS-485（9针D-SUB，隔离型），支持9.6 kbps 至 12 Mbps 自适应波特率
• 最大安全数据量: 每周期 ≤244 字节输入 + 244 字节输出（依从站数量动态分配）
• 诊断功能: 实时监测总线短路、断线、从站离线、CRC校验错误及安全序列号异常
• 响应时间: 典型循环周期 ≤10 ms（12 Mbps，8个从站配置）
• 电气隔离: 总线侧与逻辑侧隔离耐压 ≥1 kV AC
• 安装方式: 插入H51q标准I/O机架（如F7101/F7102底板），占用单宽槽位
• 工作温度: 0°C 至 +60°C
• 功能安全认证: IEC 61508 SIL3、IEC 61511、EN 62061 SIL3、PROFIBUS PA Profile v3.1

HIMA F8621A

功能定位与应用场景分析

F8621A 是HIMA H51q平台中实现安全级现场总线通信的核心模块，其设计目标是在保留PROFIBUS广泛生态优势的同时，满足SIL3对通信路径完整性的严苛要求。通过PROFIsafe协议，该模块可在标准PROFIBUS电缆上传输安全与非安全数据，无需独立布线，显著降低系统复杂度与成本。

在工程实践中，F8621A 常用于将远程安全I/O（如HIMA F86xx系列分布式站）、安全驱动器（如SEW MOVI-SAFE）、安全光幕（如Pilz PSEN）或第三方SIL3设备（如西门子ET 200SP F模块）无缝集成至HIMA中央SIS。所有安全数据均经过FSC（Fail Safe Communication）机制保护——包括时间戳、序列号、CRC校验和地址绑定——确保即使发生重放、篡改或丢失，系统也能检测并进入安全状态。

典型应用场景：

• 用于大型炼油厂，将分布在罐区、装卸栈桥的远程ESD按钮与切断阀接入中央H51q系统
• 用作LNG液化单元中多台压缩机的安全状态集中采集，通过单根PROFIBUS电缆实现
• 应用于化工装置反应釜区域，连接防爆型安全I/O箱，减少本安隔离栅数量
• 支持老旧硬接线SIS向基于现场总线的现代化架构升级，保留原有逻辑仅更新通信层

我们的质量标准与测试流程

鉴于 F8621A 承担着安全数据传输的关键职责，我们对其执行基于真实PROFIBUS网络拓扑的验证流程，避免“通电即连”但安全机制失效的风险。

测试流程包括：

• 外观与接口检测: 检查D-SUB连接器针脚是否氧化、屏蔽层接地是否完好
• 主站功能测试: 连接至少3台PROFIsafe从站（如HIMA F8622A远程I/O），验证参数化、诊断上报与安全数据交换
• 故障注入测试: 人为制造总线短路、从站掉电、信号干扰，确认F8621A能触发“Safety Bus Fault”并使关联安全回路进入预设状态
• TMR同步验证: 在H51q TMR系统中，验证三通道F8621A模块的数据一致性与表决逻辑正确性
• 最终质检: 仅通过全部通信、诊断与安全机制测试的 F8621A 才可出库，并附带GSD文件版本、从站列表及通信日志

HIMA F8621A

兼容性与升级路径

为确保 F8621A 能正确构建PROFIsafe网络，建议在组态前核对以下关键信息。协议版本与GSD文件不匹配是常见集成失败原因。

需核对要点：

• CPU兼容性: 仅支持H51q平台F7116/F7117等CPU，需HIMA Safety Suite v5.1+组态
• GSD文件: 必须使用HIMA官方提供的GSD文件（如hima_f8621a.gsd）进行从站组态
• 替代关系: F8621A 是 F8621 的修订版，主要提升EMC性能与固件稳定性，不可与F8631（Modbus TCP安全模块）混用
• 网络拓扑: 总线终端电阻必须正确启用，电缆长度与波特率需符合PROFIBUS规范（如12 Mbps时≤100 m）
