HIMA F7553 984755302 耦合模块 – H51q系统专用，确保I/O通讯稳定！

描述

HIMA F7553 984755302：这块I/O总线耦合模块，是HIMA H51q安全系统中的关键“桥梁”！它负责监控I/O子机架的5V供电状态，并将状态信号传输给中央模块，内置安全看门狗功能，可切换看门狗信号以避免系统紧急关断。空间占用：4 TE，5V DC供电电流：600 mA，24V DC供电电流：750 mA。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

HIMA F7553 984755302 产品概述

在工业自动化，特别是功能安全领域，HIMA 那可是响当当的名号，专门搞定那些“出了问题就完蛋”的关键控制系统。今天咱要聊的这块 HIMA F7553 984755302 模块，在HIMA的H51q可编程电子安全系统（Programmable Electronic Safety Systems, PES）里，它可不是简单的输入输出模块，而是一个至关重要的“耦合模块”（Coupling Module），它的作用就好比一个“大管家”，专门负责I/O子机架和中央系统之间的“沟通与协调”。

这块 HIMA F7553 984755302 的核心任务，首先是监控I/O子机架的5V供电情况。在HIMA的安全系统中，I/O模块通常需要5V直流电来运行，而这个5V电源通常由中央机架的电源模块（比如F7126）提供。HIMA F7553 984755302 就像一个“电工”，时刻盯着这个5V电源是不是正常，一旦发现异常，它会立即把这个状态信号传递给中央模块，让安全系统“知道”I/O侧的供电出了问题，从而及时采取措施。

更牛的是，HIMA F7553 984755302 还集成了一个安全相关的看门狗（Watchdog）信号。这个看门狗信号是安全系统健康运行的重要标志，它会周期性地“跳动”，证明I/O总线和耦合模块本身都在正常工作。如果这个看门狗信号停止跳动，系统就会认为出现了故障。而 HIMA F7553 984755302 最“人性化”的地方在于，它有一个“WD”开关，允许你在更换耦合模块而不引起系统紧急停车（Emergency Shutdown）的情况下，暂时关闭这个看门狗信号，这对于系统维护和故障排除来说，简直是“神来之笔”，大大提高了系统的可用性和维护便捷性。同时，它还通过另一个LED指示灯“SEL”来显示对I/O子机架中I/O模块的访问状态。可以说，HIMA F7553 984755302 是确保整个H51q系统I/O层稳定运行和安全通讯的“定海神针”。

HIMA F7553 984755302

技术规格

主要特点和优势

谈到 HIMA F7553 984755302 这块耦合模块，它可不仅仅是HIMA安全系统里的一块电路板那么简单，它可是扮演着**“系统稳定器”和“通讯保障者”**的关键角色！它的一些核心特点和优势，那真是能让你拍大腿叫绝。

首先，它的核心功能就是作为I/O子机架与中央模块之间的“桥梁”。在HIMA的H51q安全系统中，I/O模块通常安装在独立的I/O子机架上，而这些子机架需要与中央处理器（Central Processing Unit, CPU）所在的中央机架进行数据通信。HIMA F7553 984755302 就负责建立并维护这个I/O总线连接（I/O Bus Connection），确保数据能够高速、可靠、安全地在两者之间传输。这就像是系统内部的“高速公路”，没有它，数据就跑不起来。

其次，它具备5V供电的监控能力，这是“供电守卫者”！ I/O子机架上的许多模块都依赖5V直流电源供电。HIMA F7553 984755302 会实时监控这个关键的5V供电是否正常。一旦发现5V供电出现异常（比如欠压或故障），它会立刻将这个状态信息传递给中央模块。这种主动的电源状态监控，能让系统及时发现供电隐患，避免I/O模块因为供电不足而发生不可预知的行为，从而提高了整个安全系统的可靠性（Reliability）和可用性（Availability）。

再来，它的看门狗（Watchdog）信号功能，是它的“生命体征监测仪”！ HIMA的安全系统会周期性地检测看门狗信号，以确认模块和I/O总线是否正常工作。HIMA F7553 984755302 提供了这个至关重要的看门狗信号。更人性化的是，它提供了一个可切换的WD开关。这有什么用？想象一下，当你需要更换或维护 HIMA F7553 984755302 模块时，如果直接拔掉，看门狗信号中断，整个安全系统可能会触发紧急停车（Emergency Shutdown），造成不必要的停产。有了这个开关，你可以在维护前暂时关闭看门狗信号，避免系统误判为故障而强行停车，这简直是给现场维护人员“开了绿灯”，大大提升了系统的可维护性（Maintainability）。

最后，它还具备运行时自动测试功能，这可是它的“自检系统”！HIMA F7553 984755302 在正常运行时会执行内部自检，确保模块自身的硬件和功能是完好无损的。这种内置的诊断能力，能够及时发现模块自身的潜在故障，进一步增强了整个HIMA安全系统的安全完整性（Safety Integrity）。总而言之，HIMA F7553 984755302 不仅仅是一个简单的接口模块，它集成了多重诊断和维护友好的设计，是构建高可用、高可靠安全系统的关键环节。

The HIMA F7553 984755302 coupling module offers distinct features and advantages that are vital for high-performance safety instrumented systems.

Firstly, its primary function as an I/O bus coupling module is crucial for establishing and maintaining seamless communication between the I/O subracks and the central processing unit (CPU) within the HIMA H51q Programmable Electronic Safety System (PES). This robust connection ensures reliable and high-speed data exchange, which is fundamental for the timely execution of safety functions. Without a stable communication link, even the most advanced safety logic cannot effectively monitor process conditions or actuate safety measures, making the HIMA F7553 984755302 an essential component for system integrity.

Secondly, the module’s capability to monitor the 5V power supply of the I/O subrack is a significant advantage. Many I/O modules rely on a stable 5V DC supply, typically derived from central power supply modules. The HIMA F7553 984755302 continuously supervises this critical power rail, transmitting a status signal to the central module if any anomalies (e.g., undervoltage) are detected. This proactive power supply monitoring prevents unpredictable behavior of I/O modules due to power fluctuations, thereby enhancing the overall reliability and availability of the safety system by alerting operators to potential issues before they lead to critical failures.

Furthermore, the integration of a safety-related watchdog signal with a bypass switch is a standout feature. The watchdog signal is a periodic pulse that confirms the continuous operation and health of the coupling module and the I/O bus. The HIMA F7553 984755302 provides a unique shrouded switch (WD) that allows the watchdog signal to be temporarily disabled. This feature is invaluable during maintenance or replacement of the module, as it enables technicians to perform operations without triggering an unnecessary system emergency shutdown. This thoughtful design significantly improves the maintainability and uptime of the safety system, reducing operational interruptions while preserving safety functionality.

Lastly, the module benefits from automatic self-testing during operation. The HIMA F7553 984755302 performs internal diagnostics continuously to verify its own operational integrity. This built-in self-monitoring capability enhances the overall diagnostic coverage of the safety system, allowing for early detection of latent faults within the coupling module itself. This robust internal diagnostics capability contributes directly to the high safety integrity and extended operational lifespan of the entire HIMA safety solution.

应用领域

HIMA F7553 984755302 这块耦合模块，它的职责是保障HIMA安全系统中I/O层的数据通讯和供电完整性，因此在任何用到HIMA H51q安全系统的领域，它都是不可或缺的“幕后英雄”！

首先，在石油、天然气和石化行业，这货简直是“标配”。你想想，炼油厂、化工厂那些复杂的工艺流程，涉及到大量的传感器和执行器，需要安全系统进行实时监控和紧急处理。HIMA F7553 984755302 负责将I/O子机架上采集到的关键过程参数（如压力、温度、液位）和中央处理单元进行可靠的通信，确保紧急停车系统（ESD）或火灾与气体检测系统（F&G）能够及时获取数据并执行安全逻辑。它保障了前端信号的可靠传输和I/O模块的稳定运行，防止因通讯故障或供电问题导致的安全事故。

其次，在电力行业，特别是发电厂和输配电系统，HIMA F7553 984755302 也扮演着重要角色。无论是锅炉燃烧器管理系统（BMS）、汽轮机保护系统，还是变电站的自动化安全控制，都需要大量I/O模块来连接现场设备。HIMA F7553 984755302 作为I/O总线耦合模块，确保I/O模块的稳定供电和与中央控制器的通讯畅通无阻，从而保障机组的正常启动、运行和安全停机。

再来，在轨道交通领域，比如高速铁路和地铁的信号控制和联锁系统，HIMA F7553 984755302 也是不可或缺的。列车运行安全对系统可靠性要求极高，任何信号传输的延迟或丢失都可能导致严重后果。该模块保证了信号灯、道岔等I/O设备的正常工作，并将其状态安全可靠地反馈给控制中心，为列车安全运行提供了坚实的基础。

此外，在核电站、冶金行业（如高炉、连铸机安全联锁）、水处理设施、以及大型工业机械设备的安全控制等领域，凡是要求高可靠性、高可用性的安全系统，HIMA F7553 984755302 都能发挥其关键作用，确保整个系统的信息流和能量流的稳定与安全。

HIMA F7553 984755302

相关产品

跟 HIMA F7553 984755302 这块耦合模块“并肩作战”的“兄弟姐妹”可不少，它们通常都是HIMA安全系统里的“左膀右臂”，一起构建起坚不可摧的工业安全防线：

HIMA F8650X (984865065) 中央模块：这是HIMA H51q安全系统的核心CPU，负责执行安全逻辑程序。 F7553 正是连接I/O子机架到这个中央模块的“桥梁”。

HIMA F7126 (984712602) 电源模块：HIMA系统中的标准电源模块，为整个安全系统提供24V DC供电，而 F7553 则会监控其中衍生出的I/O子机架的5V供电。

HIMA F7131 (984713102) 电源监控模块：这款模块专门用于监控电源模块的输出电压，与 F7553 在电源监控功能上形成配合，共同确保系统供电的可靠性。

HIMA F3237 (984323702) 数字量输入模块：这是HIMA的数字量输入模块，通常安装在I/O子机架上，其正常运行离不开 F7553 提供的稳定总线连接和供电监控。

HIMA F3330 (984333002) 数字量输出模块：作为HIMA系统的输出模块，同样安装在I/O子机架上，通过 F7553 与中央模块进行通讯。

HIMA F6217 (984621702) 模拟量输入模块：HIMA的模拟量输入模块，用于采集连续变化的信号，也需要 F7553 确保与中央处理器的可靠连接。

HIMA B 9302 (99129302) 组装套件/I/O机架：F7553 模块通常是作为这个组装套件的一部分安装，或者直接安装在HIMA的I/O机架中，提供I/O模块的物理承载和总线连接。

HIMA F8621A (984862102) 协处理器模块：在某些复杂的HIMA系统中，可能会使用协处理器模块来分担主CPU的计算任务，它们之间的通讯同样依赖于系统内部的总线结构，间接与 F7553 相关。

安装与维护

安装前准备: 哥们儿，在您动手安装 HIMA F7553 984755302 模块之前，先给我打起十二分精神，安全绝对是头等大事！ ⚠️ 首先，务必确认整个HIMA安全系统是完全断电的，并且已经按照标准操作规程进行了能量隔离和挂牌上锁。这块 HIMA F7553 984755302 模块通常支持在特定条件下带电插拔（hot swap），但为了万无一失，我们永远推荐在断电状态下进行模块的安装或更换，尤其是在首次安装或大规模系统改造时。仔细检查 F7553 模块本体是否有物理损伤、接口是否完好无损。安装时，需要将其轻轻插入到HIMA机架中指定的耦合模块插槽，通常是I/O机架的特定位置（比如17槽），确保模块与底板的连接牢固可靠。确认模块上的编码开关S1.1到S1.4已经根据系统配置，正确设置了I/O总线（Cabinet）和子机架（Subrack）的编号，这对于系统的正确识别和通信至关重要。

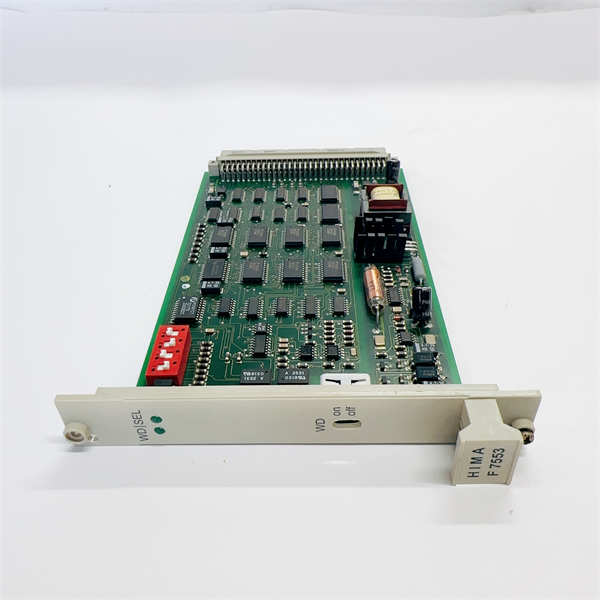

维护建议: 想让你的 HIMA F7553 984755302 模块在安全系统里“鞠躬尽瘁”，日常的维护可不能掉以轻心。首先，定期检查模块的LED指示灯：HIMA F7553 984755302 前面板的“WD”和“SEL”LED指示灯是它“健康状况”的晴雨表。正常运行时，它们会显示特定的状态。如果出现任何异常指示（比如WD灯不亮或闪烁异常），那就说明模块本身或者I/O总线通讯可能存在问题，需要立即查阅HIMA的诊断手册进行排查。其次，确保机柜内部环境的清洁和良好散热：灰尘、潮湿和过高的温度都是电子设备的“杀手”。确保HIMA机柜内部保持清洁、干燥，通风散热良好，没有任何异物堵塞通风口。如果环境恶劣，可以考虑加装专业的防尘和温湿度控制设备。再者，合理利用WD开关进行维护：HIMA F7553 984755302 上的WD开关是一个非常实用的功能，它允许你在更换耦合模块或进行相关维护时，暂时关闭看门狗信号，从而避免系统因看门狗信号丢失而触发紧急停车。但在操作前，务必仔细阅读HIMA的维护手册，了解操作步骤和潜在影响，并在确保安全的前提下进行。最后，保持系统软件和固件的最新状态：HIMA会不定期发布安全系统的软件和固件更新。这些更新可能包含重要的安全补丁、性能优化或新功能。
