HIMA F6217 8通道模拟量输入模块 | SIL 3 安全认证 | HIQuad系统

描述

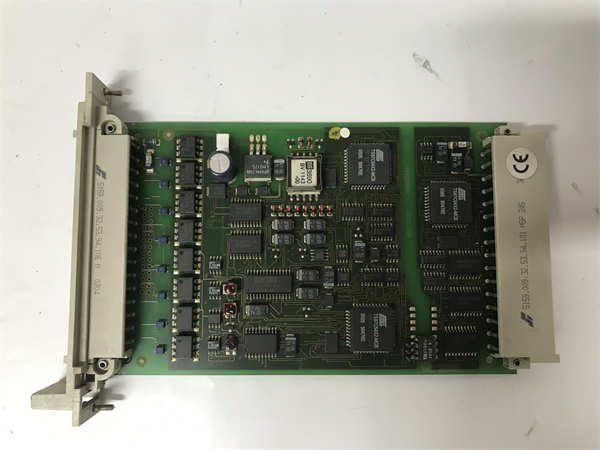

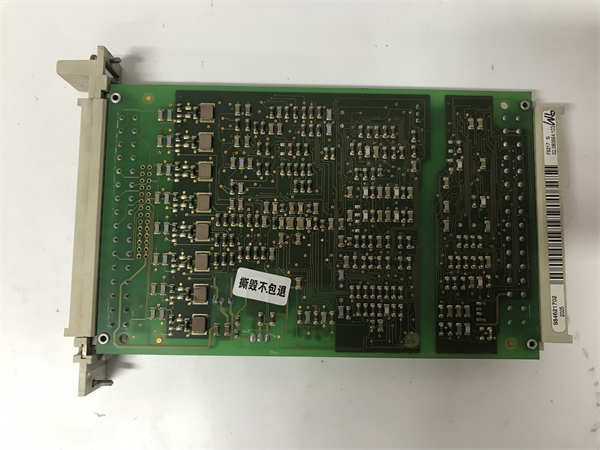

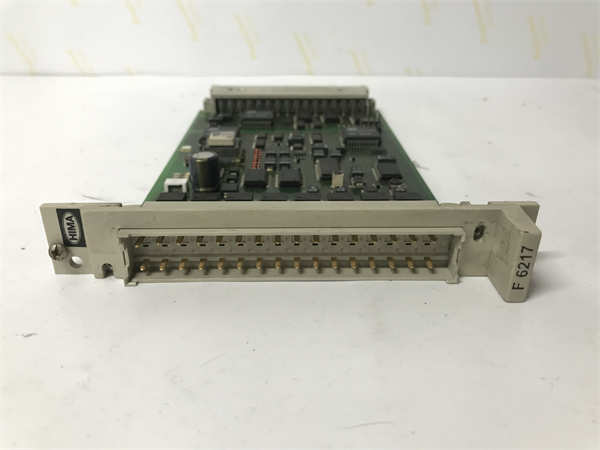

HIMA F6217  984621702  是一款由德国HIMA公司生产的8通道模拟量输入模块，专为HIMA HIQuad系列安全系统（如H41q/H51q）设计。该模块用于安全、精确地采集来自现场设备（如压力变送器、温度传感器、流量计等）的模拟量信号。它支持0/4…20 mA电流输入和0…5/10 V电压输入，具备12位高分辨率和安全隔离功能。F6217通过IEC 61508 SIL 3（安全完整性等级3）认证，适用于石油天然气、化工、电力等行业中要求最高安全等级的紧急停车系统 (ESD)、防火防爆系统 (F&G) 和其他关键安全应用。其内置的冗余处理器和自诊断功能，确保了高可靠性和精确的数据采集，是构建安全测量回路的核心组件。

HIMA F6217 产品概述

兄弟，你问的这个 HIMA F6217 (Part Number: 984621702)，在工业自动化和安全领域里，它可是个专门负责“精准测量”的“千里眼”！它是由德国HIMA公司（全球公认的安全自动化领军企业）为自家明星产品 HIQuad安全系统 设计的8通道模拟量输入模块。

与数字量（开关量）信号不同，模拟量信号是连续变化的，比如温度、压力、流量、液位等。在这些参数的变化可能直接导致危险的工业现场，比如化工厂的反应釜温度过高、油气管道压力异常，就需要F6217这样的模块来实时、精确地监测这些关键的模拟量数据。



主要特点和优势

兄弟，这块 HIMA F6217 模拟量输入模块之所以能在工业安全领域发挥关键作用，那可不是靠吹的，是实打实的几个核心优势：

首先，最高级别的安全完整性 (SIL 3 认证)：这是它最硬核的卖点！获得 IEC 61508 SIL 3 认证，意味着它在功能安全方面达到了最高标准。它能够精准、可靠地采集现场的模拟量信号，确保这些连续变化的参数被准确无误地送入HIMA安全系统进行处理。在涉及高温、高压、易燃易爆等危险工艺的场景中，这份精确性就是保障人员和设备安全的基石。

其次，冗余安全处理器与智能自诊断：F6217模块内部包含冗余的、安全相关的处理器系统。这意味着它不仅仅是简单地读取数据，而是通过复杂的算法和硬件冗余来确保测量的正确性。它能执行全面的自测试，包括A/D转换器线性度、溢出、通道间串扰等，实时发现并报告潜在故障，极大地提高了系统的可靠性和可维护性。

再来，高分辨率与多类型输入兼容：12位的分辨率保证了模拟量转换的高精度，能够捕捉到细微的参数变化。同时，它灵活支持0/4…20mA电流信号和0…5/10V电压信号，这意味着它几乎可以适配绝大多数工业现场使用的模拟量传感器，降低了系统集成难度和成本。

还有，独立安全隔离设计：模块的每个输入通道都具备安全隔离功能，有效防止了单个通道的电气故障扩散到其他通道或整个安全系统。这种设计理念是HIMA安全系统的重要特征，它确保了系统的抗干扰能力和整体的故障容错性。

最后，紧凑且易于集成：F6217采用模块化设计，可以轻松插入HIMA标准的机架中。它的尺寸紧凑，可以节省宝贵的控制柜空间。作为HIMA HIQuad系统的一部分，它与HIMA的CPU模块和各种I/O模块无缝配合，共同构建一个完整、高效且高度可靠的安全自动化解决方案。

The HIMA F6217 analog input module stands out in industrial safety due to several key advantages:

Firstly, its highest Safety Integrity Level (SIL 3 certification) is its most compelling feature. This IEC 61508 SIL 3 certification signifies adherence to the highest functional safety standards. It ensures precise and reliable acquisition of analog signals from the field, guaranteeing that these continuously varying parameters are accurately fed into the HIMA safety system for processing. In scenarios involving high temperatures, pressures, or flammable/explosive processes, this precision is the cornerstone of personnel and equipment safety.

Secondly, its redundant safety processor and intelligent self-diagnostics are crucial. The F6217 module incorporates a redundant, safety-related processor system. This means it doesn’t just read data; it employs complex algorithms and hardware redundancy to ensure measurement accuracy. It performs comprehensive self-tests, including A/D converter linearity, overflow, and inter-channel crosstalk, continually detecting and reporting potential faults. This significantly enhances system reliability and maintainability.

Thirdly, it boasts high resolution and multi-type input compatibility. The 12-bit resolution guarantees high precision in analog-to-digital conversion, enabling the capture of even subtle parameter changes. Furthermore, its flexibility to support both 0/4…20mA current signals and 0…5/10V voltage signals means it’s compatible with most industrial analog sensors, simplifying system integration and reducing costs.

Moreover, its independent safety isolation design is a vital feature. Each input channel on the module is safely isolated, effectively preventing electrical faults in one channel from spreading to others or the entire safety system. This design philosophy is a hallmark of HIMA safety systems, ensuring high interference immunity and overall fault tolerance.

Finally, its compact and easily integrated design adds to its appeal. The F6217’s modular construction allows for easy insertion into standard HIMA racks, saving valuable control cabinet space. As an integral part of the HIMA HIQuad system, it seamlessly collaborates with HIMA’s CPU modules and various I/O modules, forming a comprehensive, efficient, and highly reliable safety automation solution.

应用领域

你问这 HIMA F6217 这种高安全等级的模拟量输入模块能用在哪儿？兄弟，它的应用场景那可都是对人身安全、环境保护和资产保护有最严苛要求的工业领域！因为它主要用于精确采集现场的“模拟量”信号，所以它在以下安全关键型系统中发挥着至关重要的作用：

石油与天然气工业：

紧急停车系统 (ESD)： 监测油气管道、储罐和反应釜的压力、温度、液位等关键模拟量参数，一旦超出安全限值，立即触发安全停车。

高完整性压力保护系统 (HIPPS)： 接收高压管线或设备的压力变送器信号，在压力异常升高时，执行快速、可靠的关断功能。

天然气压缩站/液化天然气 (LNG) 设施： 监测工艺流程中的温度、流量、压力等模拟量，确保安全运行。

化工与石化工业：

过程安全关断系统 (PSS)： 监测反应釜温度、压力、原料配比流量等模拟量，防止失控反应和泄漏。

精馏塔、分离器： 监测塔内温度曲线、液位、压力等，确保分离过程的安全和效率。

电力行业：

发电厂安全系统： 在锅炉、汽轮机等关键设备中，监测蒸汽压力、温度、水位、燃料流量等模拟量，实施紧急保护。

冶金、矿山：

高炉、轧钢机： 监测温度、压力、流量等模拟量，确保高温高压作业的安全。

制药与食品饮料：

在需要严格控制温度、压力、流量等参数的生产过程中，确保产品质量和生产安全。

水处理与污水处理：

监测水质参数、流量、压力等，确保工艺过程安全可靠。

总之，只要你的工业系统需要准确、可靠、安全地采集现场的模拟量信号，并将其用于执行防止重大事故、保护人员生命和高价值资产的安全功能，那么 HIMA F6217 就是一个非常理想且不可或缺的解决方案。

相关产品

跟 HIMA F6217 这块安全模拟量输入模块“联手”的兄弟伙儿可不少，它通常是HIMA HIQuad安全系统中的一个重要组成部分。以下是一些可能与之相关联的产品或组件：

HIMA HIQuad 中央模块 (CPU Processor) (e.g., H41q-HS, H51q-HS, F8650X)： 这是安全系统的“大脑”，负责运行安全逻辑和处理来自F6217等输入模块的信号，并根据逻辑控制输出模块。

HIMA HIQuad 数字量输入模块 (e.g., F3221, F3236)： 用于采集开关量信号（如按钮、限位开关）。

HIMA HIQuad 数字量输出模块 (e.g., F3322, F3330)： 接收来自CPU模块的安全指令，并控制现场的执行器，如安全阀、继电器、断路器等，以执行安全动作。

HIMA HIQuad 模拟量输出模块 (e.g., F6705)： 用于安全相关控制回路的模拟量输出。

HIMA 电源模块 (e.g., F7130A)： 为整个HIQuad系统提供稳定可靠的24VDC或48VDC安全电源。

HIMA 通讯模块 (e.g., F8627 Ethernet interface, F8628 Profibus-DP slave interface)： 用于HIQuad系统与HMI、SCADA系统、DCS或上层控制系统进行安全通讯。

HIMA 机架 (Subrack) / 底板 (Backplane) (e.g., K 1409)： F6217 和所有其他HIQuad模块都需要插入到HIMA专用的机架和底板中，以实现模块间的电源供应和数据通信。

HIMA 工程组态软件 (ELOP II / SILworX)： 这是HIMA安全系统的“编程工具”。工程师使用这些软件来编写安全逻辑、配置模块、进行系统调试和诊断。

HIMA 编程终端/PG (Programming Device)： 专门用于连接HIMA控制器进行编程和调试的设备。

HIMA 诊断工具和附件： 用于系统安装、维护和故障排除的专用工具和电缆，特别是模拟量输入可能需要特定的连接电缆 (e.g., Z7127, Z7128)。

现场模拟量传感器： F6217直接连接的设备，如压力变送器、温度变送器、液位变送器、流量计等。
