HIMA F3330 984333002 工业安全控制卡 – 保护装置，保障生命，不容有失！

描述

HIMA F3330 984333002：这块8通道安全数字量输出模块，是工业功能安全（SIL 3）领域的“硬通货”！专用于控制安全相关的执行器，确保紧急停机和关键保护动作的可靠触发。安全等级：SIL 3/Cat. 4，通道数：8路（500mA，短路保护），工作温度：-25°C 至 +70°C……自带故障诊断和安全关断功能，一旦有异常，系统立马进入安全状态。

F3330 984333002 产品概述

HIMA F3330 984333002 不只是一个简单的数字量输出模块，它是德国HIMA为高可靠性安全仪表系统（Safety Instrumented System, SIS）量身打造的**“终极执行官”。作为HIMA HIMax或HIQuad安全平台的核心I/O组件，这块8通道输出模块的主要任务，就是在系统检测到危险工况时，毫不犹豫、绝对可靠地触发执行器（如安全阀、断路器、继电器）动作，将设备和人员从危险中解救出来。这块板子的产品全称是HIMA F3330 984333002**，它严格遵循IEC 61508标准，安全完整性等级（Safety Integrity Level, SIL）达到最高的SIL 3。这意味着它的故障概率极低，足以胜任炼油、化工、核电等极度高危场景下的安全联锁和紧急关断（Emergency Shutdown, ESD）功能。你选 HIMA F3330 984333002，选的就是行业内最高的安全标准和最彻底的保护承诺。

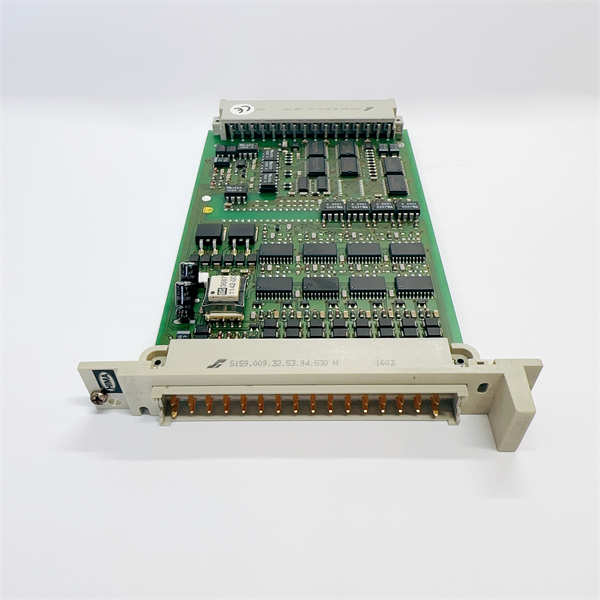

HIMA F3330 984333002

F3330 984333002 技术规格

主要特点和优势

老弟，HIMA F3330之所以在安全领域是**“独孤求败”的存在，核心优势就藏在它的“三重保护”**设计里。

安全冗余与自诊断：这块 F3330 984333002 模块最牛的地方在于它能够在运行中自动测试（Automatic Testing During Operation）。它会周期性地读取输出信号的回读值（Reading Back of the Output Signals），甚至执行一个**“走路位测试”（Walking-Bit Test）来检查交叉干扰和切换能力。这些操作都是在毫秒级完成，不会影响正常生产。这彻底解决了传统安全系统需要停机做定检的痛点。这种持续的诊断功能让模块始终处于“健康”**状态，极大地降低了安全回路的失效概率（Probability of Failure on Demand, PFD）。

输出级的绝对可靠性：每一路输出都是短路保护的，最大负载电流限制在500毫安（mA）。更重要的是，它有集成的安全关断功能（Integrated Safety Shutdown）。如果模块供电（特别是 L- 供电）出现故障，它能保证输出信号立即置为安全状态（关断），绝对不会发出错误的动作指令。在中压、石化这种地方，一个错误的关断指令可能造成损失，一个错误的开启指令则可能直接炸掉一座工厂。HIMA F3330 就是要杜绝后者。

坚固的工业适用性：这模块的工作温度范围是从极寒的 $-25^\circ \text{C}$ 到酷热的 $+70^\circ \text{C}$，这性能是为全球最恶劣的工业环境设计的。它支持阻性负载（Resistive Loads）和感性负载（Inductive Loads），适用性极广。而且，它支持与其他安全系统安全隔离（Safe Isolation, Ex i），这意味着它甚至可以用于危险区域的本安（Intrinsically Safe）应用，真正做到了全场景覆盖。F3330 984333002 的每一个设计细节，都体现了德国制造对功能安全（Functional Safety）的极致追求，保障了系统的高可用性（High Availability）和高可靠性（High Reliability）。

Uncompromising Safety Performance of the F3330

The HIMA F3330 984333002 is a pinnacle of functional safety technology, explicitly engineered for Safety Instrumented Systems (SIS) demanding Safety Integrity Level 3 (SIL 3) compliance. Its primary technical advantage lies in its sophisticated In-Operation Automatic Testing capabilities. Unlike conventional modules, the F3330 continuously performs internal diagnostics, including output signal read-back and crosstalk verification, ensuring that any latent fault is detected and reported instantly without disrupting ongoing processes. This dedication to diagnostics significantly lowers the Probability of Failure on Demand (PFD), which is critical for Emergency Shutdown (ESD) and Fire & Gas (F&G) applications.

Each of the 8 digital output channels is meticulously designed to fail-safe, featuring short-circuit protection up to 500mA. The module integrates a critical safety shutdown mechanism that guarantees the outputs transition to a defined safe state (OFF) upon any internal fault or external power supply disruption. Furthermore, the robust construction allows for an extended operating temperature range from $-25^\circ \text{C}$ to $+70^\circ \text{C}$, making the F3330 suitable for deployment in the most demanding industrial environments globally. Its capability to handle both resistive and inductive loads, coupled with certified safe isolation (Ex i) features, reinforces its versatility and supremacy as the definitive safety output solution.

应用领域

HIMA F3330 984333002 的应用范围，就是所有你不能承受停机或事故后果的关键生产环节。这模块是专为“高风险、高价值”的工业过程准备的。

首先，石油化工和炼油厂是它的主战场。它被用于控制紧急关断系统（ESD），例如在压力或温度超限时，快速关闭管线阀门或泵，防止爆炸或有毒物质泄漏。F3330 的极低失效率是保障整个厂区安全的基石。

其次，在电力行业，特别是核电和大型火电厂。它负责锅炉、汽轮机和发电机组的关键保护联锁，一旦检测到保护信号，F3330 984333002 必须立刻切断电源或触发保护动作，以避免设备损坏或灾难性事故。

再者，在油气管道和海洋平台。这些地方环境恶劣，且维护困难，对设备的可靠性要求极高。HIMA F3330 凭借其宽温运行能力和SIL 3等级，成为控制输油泵站、压缩机站以及海上钻井平台防火防爆系统的理想选择。

此外，在轨道交通、大型机械和工厂自动化领域，凡是涉及到人身安全（如安全光栅、紧急停止按钮的执行端）的最高等级保护，都少不了 F3330 的身影。它就是安全等级高到“没得商量”时，客户唯一信赖的选择。

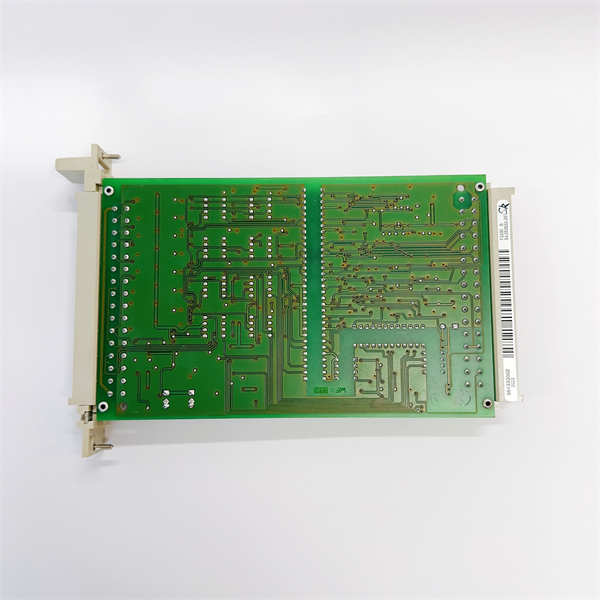

HIMA F3330 984333002

相关产品

F3330 984333002 作为HIMA安全系统的一部分，通常与以下模块配合使用，共同构建完整的安全回路：

F3236 984323602: 16通道安全数字量输入模块。它是接收安全传感器信号（如紧急按钮、限位开关）的“耳朵”，与 F3330 构成输入-输出的安全闭环。

F8650X: HIMA HIMax系列的安全中央处理器（CPU）模块。它是整个安全系统的“大脑”，负责执行 F3330 的控制逻辑。

F8621A: HIMA HIQuad系列的安全中央处理器。如果是老一代或不同架构的系统，它将是 F3330 的主控。

F7133: 电源分配与熔断模块。它为包括 F3330 在内的I/O模块提供安全可靠的电源分配和保护。

F6204: 8通道安全模拟量输入模块。用于接收温度、压力等模拟量安全信号，与数字量 F3330 共同输出控制命令。

Z7138: 前置接线端子排/电缆连接插头。用于连接现场电缆到 F3330 模块，是安装中必不可少的配件。

安装与维护

安装前准备:安装 HIMA F3330 984333002 之前，老规矩，必须切断机架电源。HIMA模块的安装属于热插拔（Hot Swapping）可选，但涉及安全系统，建议还是停电操作，安全为上。确认模块插槽干净整洁，将 F3330 模块平稳推入对应的机架插槽，确保其与背板（Backplane）连接可靠。由于这是安全输出模块，现场接线至关重要。务必使用手册中推荐的电缆和接线端子 Z7138，检查所有输出线缆（至执行器）的极性正确，且满足最大线路电阻（Max. 11 Ohm）的要求，这是确保模块能准确诊断出短路和断线故障的关键。

维护建议:针对 F3330 模块的维护，重点在于保持系统健康运行和定期诊断。由于 HIMA F3330 984333002 具备强大的在线自诊断功能，所以日常维护主要依赖于监控系统中的诊断信息。如果模块面板上的任何状态指示灯（Status LED）显示故障，必须立即按照HIMA手册中的指示进行故障排除，通常是检查现场接线或直接替换模块。
