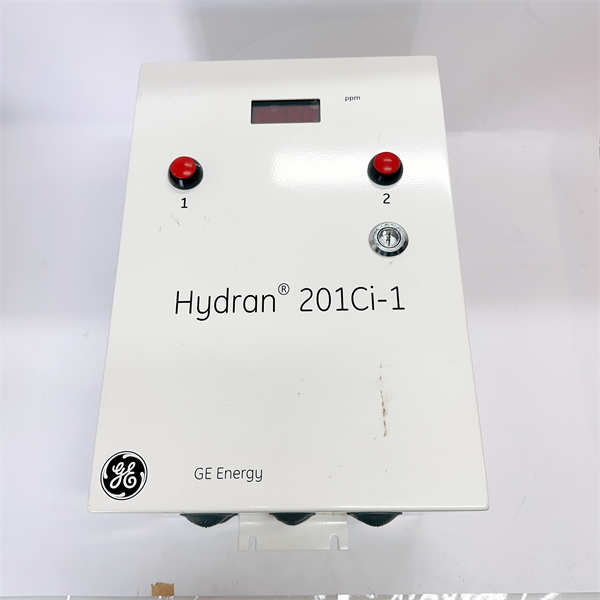

H201Ci-1 GE 变压器 DGA 监测系统单通道控制器

Description

GE H201Ci-1是一款专为变压器在线监测而设计的单通道控制器，是GE HYDRAN®201Ti智能变压器油中溶解气体分析（DGA）系统的重要组成部分。该控制器作为H201Ti传感器的配套设备，旨在扩展其人机界面功能，尤其适用于H201Ti传感器安装在变压器高处不便于直接操作的场景。GE H201Ci-1允许用户在更便捷的位置查看实时气体值、操作报警按钮，并将报警继电器触点和模拟输出引出，以便于接线和系统集成。

作为GE Grid Solutions（现GE Vernova旗下）产品线的一部分，GE H201Ci-1与H201Ti传感器协同工作，后者能够持续监测变压器绝缘油中的关键故障气体（如氢气、一氧化碳、乙炔和乙烯）的复合值。这些气体是变压器内部潜在故障（如过热、电弧放电、绝缘纸老化）的早期预警指标。通过GE H201Ci-1，用户可以方便地获取这些关键数据，并设置可配置的报警级别（基于气体浓度或变化率），从而实现对变压器健康状况的远程监控和早期预警，有效降低非计划停机风险和维护成本。该控制器支持RS-485通讯，并提供本地USB接口，方便与笔记本电脑连接进行配置和数据下载。

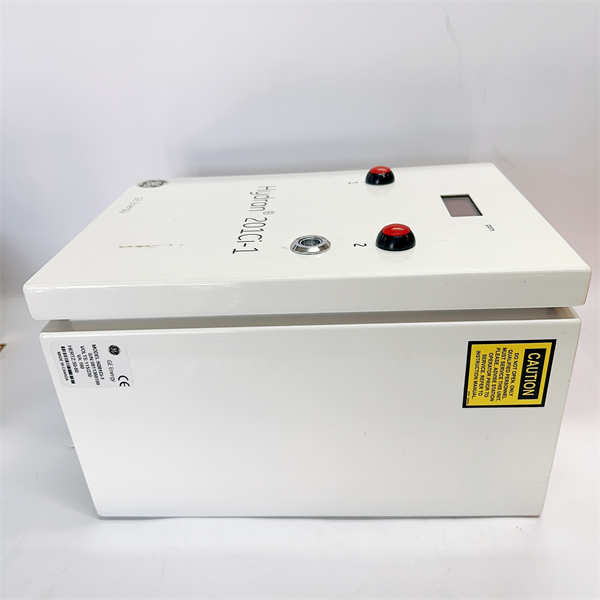

H201Ci-1 GE

技术规格

产品型号:H201Ci-1

制造商:GE(GE Vernova/GE Grid Solutions)

产品类型:HYDRAN 201Ti变压器DGA监测系统单通道控制器

兼容传感器:GE HYDRAN®201Ti智能变送器

通道数量:1

显示:背光LCD显示屏，2行x 16字符

接口:本地USB端口(Type B连接器)，RS-485(接线端子)

通讯协议:Modbus或Hydran协议(通过RS-485)

模拟输出:4-20mA(0-2000 ppm范围，隔离至2000 Vac RMS)

报警继电器:3个干触点继电器(C型,SPDT,NO/NC,3A 250Vac或3A 30Vdc)

报警类型:气体警报(Hi),气体警报(HiHi),服务警报(电池,传感器,温度)

电源要求:90–132 Vac或180–264 Vac可切换，47–63 Hz，最大475VA

工作环境温度:-40°C至+55°C

环境湿度:0-95%RH(非冷凝)

外壳防护等级:NEMA Type 4X认证，符合IP66要求

物理尺寸:圆柱形，直径178mm(7”)x长度180mm(7-1/8”)(近似)

安装重量:约5.6 Kg(12 lb)

主要特点和优势

GE H201Ci-1控制器在提升变压器在线监测系统的可用性和管理效率方面具有显著优势：

增强的人机交互性：当GE HYDRAN®201Ti传感器安装在变压器顶部等不易接触的位置时，H201Ci-1提供了一个本地且易于访问的操作界面。操作员可以通过其LCD显示屏和键盘，在方便的位置查看实时气体读数、确认和重置报警，并进行一些基本设置，避免了攀爬到变压器上的需要。

便捷的报警和模拟输出引出：H201Ci-1将H201Ti传感器的报警继电器触点和4-20mA模拟输出引出到控制器本体，方便用户进行外部接线和系统集成。这使得报警信号可以轻松连接到SCADA系统、DCS或远程报警指示器，而模拟输出则可用于趋势分析或进一步的处理。

强大的通讯能力：通过RS-485端口，GE H201Ci-1可以与多达32个其他控制器或201Ti单元进行菊链式连接，形成一个本地网络，最远可达1200米（4000英尺）。这极大地扩展了监测范围，并允许通过网络中的任何一个控制器集中访问所有连接的201Ti数据，简化了远程通讯的设置。

早期故障预警：作为HYDRAN 201Ti系统的一部分，H201Ci-1间接支持复合故障气体（氢气、一氧化碳、乙炔、乙烯）的实时监测。通过设置气体浓度或变化率报警，能够及时发现变压器内部的潜在故障，如局部过热、电弧放电、绝缘纸老化等，从而实现早期预警，避免更严重的设备损坏和非计划停机。

坚固耐用的工业设计：GE H201Ci-1具有NEMA 4X和IP66认证的坚固外壳，能够承受恶劣的户外和工业环境，包括极端温度（-40°C至+55°C）和高湿度，确保在变电站等严苛条件下的长期可靠运行。

易于安装和维护：控制器和传感器的无泵、无额外管道的设计简化了安装过程。内置的自动自检功能（每15天一次）能够自动检测电源故障、油阀关闭、传感器或电池更换需求等问题，提高了系统的可维护性。

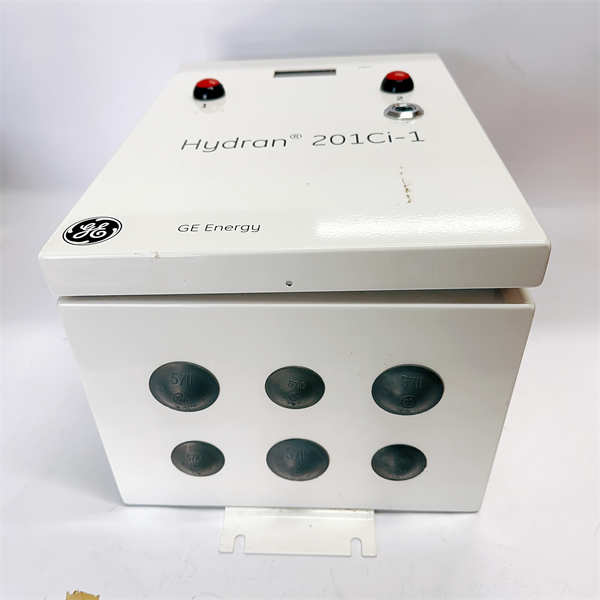

H201Ci-1 GE

应用领域

GE H201Ci-1控制器及其配套的HYDRAN 201Ti系统主要应用于电力行业的变压器监测领域，尤其是在以下场景：

电力传输和分配变压器：在输电和配电网络中的中小型变压器，以及对故障风险和后果要求不那么高的变压器，H201Ci-1提供了经济高效的在线DGA监测方案，避免了对人工取油样化验的依赖。

工业变压器：在大型工业工厂（如钢铁厂、化工厂、数据中心）中，用于关键电源变压器的在线监测，以减少因变压器故障导致的生产中断和昂贵的停机时间。

难以触及的变压器：当HYDRAN 201Ti传感器安装在变压器高处，人工检查或操作不便时，H201Ci-1提供了便捷的远程操作界面，方便运维人员进行数据查看和报警处理。

资产管理和维护策略：通过持续监测变压器健康状况，H201Ci-1提供的数据有助于电力公司和工业企业优化资产管理策略，预测性维护，并优先安排变压器更换或维修，从而延长设备寿命，降低运营成本。

分布式变压器监控网络：通过RS-485菊链功能，H201Ci-1适用于构建小型至中型变压器集群的集中监控网络，简化了数据收集和远程访问。

相关产品

与GE H201Ci-1相关的产品主要围绕GE的变压器在线监测系统展开：

GE HYDRAN®201Ti智能变送器:这是H201Ci-1的核心配套传感器，负责直接测量变压器油中的复合故障气体。

GE H201Ci-C多通道控制器:类似于H201Ci-1，但能够接收多达四个H201Ti传感器的数据，提供一个单点通讯接口，适用于同时监测多个变压器（如三相变压器组加一个备用）。

GE Hydran M2:一款更先进的在线DGA和水分监测设备，提供更全面的诊断信息，可作为对关键大型变压器的升级方案。

GE Perception™Fleet软件:用于下载、趋势分析和管理H201Ti和H201Ci-1系统中的数据，与其他GE DGA监测设备兼容。

变压器附件:包括各种阀门适配器、翅片式散热片适配器（用于高温环境）等，用于H201Ti传感器的安装。

SCADA/DCS系统:H201Ci-1可以通过其模拟输出和RS-485通讯接口集成到更大型的监控和数据采集系统或分布式控制系统。

安装与维护

安装前准备：

在安装GE H201Ci-1控制器之前，务必仔细阅读GE HYDRAN 201Ti系统及其控制器手册中提供的所有安装指南、电气连接规范和安全注意事项。确保安装环境符合模块的温度、湿度和防护等级要求。在进行任何电气连接操作前，请务必断开所有电源，并采取适当的安全措施，防止意外通电。检查H201Ci-1模块的包装是否完好，确认型号无误。选择一个便于操作员查看和访问的合适位置安装控制器，并使用提供的安装硬件将其牢固固定。根据手册中的接线图，正确连接来自H201Ti传感器的RS-485通讯电缆，以及外部报警继电器和4-20mA模拟输出的接线。确保电源连接正确，并进行适当的接地。

维护建议：

为了确保GE H201Ci-1控制器及其配套的HYDRAN 201Ti系统的长期稳定运行和准确性，建议定期进行维护。定期检查控制器外壳是否有物理损坏，并保持其表面清洁，清除灰尘和污染物。检查所有电气连接，包括电源线、通讯线和报警/模拟输出线，确保它们连接牢固且无腐蚀。虽然H201Ti传感器具有自动自检功能，但仍建议定期通过H201Ci-1的显示屏或连接笔记本电脑检查系统状态和报警历史，及时发现并解决潜在问题。根据使用手册的指引，可以定期进行系统校准检查（如有必要）。任何复杂的维修或传感器更换应由经过GE专业培训的合格人员进行，确保系统的精确性和可靠性。

H201Ci-1 GE

产品保障

GE（GE Vernova/GE Grid Solutions）对H201Ci-1控制器提供全面的产品保障。
