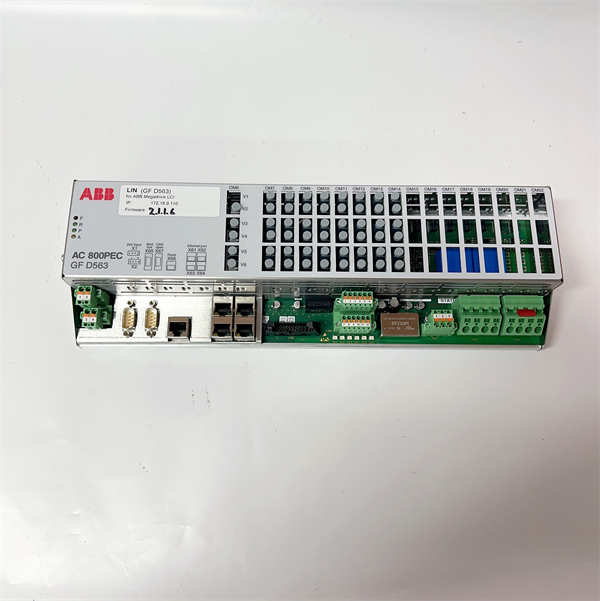

GFD563A102 3BHE046836R0102 ABB LCI接口控制器 / 励磁中央处理器模块

描述

ABB GFD563A102 3BHE046836R0102是一款先进的LCI（Load Commutated Inverter，负载换向逆变器）接口控制器，属于ABB AC 800PEC系列高性能控制器家族。这款模块是专为电力电子应用、发电机励磁系统以及需要兼顾高速和低速过程控制的工业场景而设计。GFD563A102 3BHE046836R0102作为一个核心的中央处理单元，能够处理复杂的控制算法，同时具备强大的输入输出能力，支持多种模拟和数字信号的实时处理，确保发电机输出电压和功率因数的稳定。其双核处理器架构结合了CPU和FPGA的优势，能够应对从25纳秒的超快速任务到1毫秒的慢速任务，提供卓越的控制响应速度和精度。ABB GFD563A102 3BHE046836R0102通过光学链路实现高速通信和I/O，确保了系统的高性能和可靠性，是电力系统、工业自动化、机器人和电机控制等领域中实现精密控制和自动化流程的关键组件。

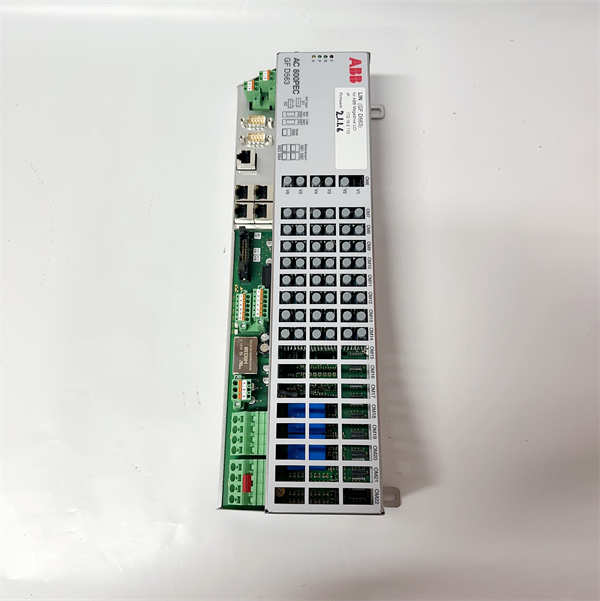

GFD563A102 3BHE046836R0102 ABB

技术规格

产品型号:GFD563A102 3BHE046836R0102

制造商:ABB

产品类型:LCI接口控制器/励磁中央处理器模块

兼容系列:ABB AC 800PEC

处理器架构:双核处理器(CPU+FPGA)

最快任务循环时间:25纳秒(非常快速任务)

模拟/数字I/O:支持多种组合，高精度

通信接口:光学链路，以太网端口，RS-232/RS-422串行端口，Anybus-S

编程工具:ABB Control Builder M(IEC 61131-3),MATLAB/Simulink/Simulink Coder

输入电压:400VAC(部分应用)

输出电压:0-400VAC(部分应用)

输出电流:2.3A(部分应用)

频率:50/60Hz(部分应用)

工作温度范围:-20°C至+70°C

防护等级:IP20

主要特点和优势

ABB GFD563A102 3BHE046836R0102作为AC 800PEC系列中的核心控制器，展现出多方面的卓越特点和显著优势。首先，其独特的双核处理器架构（CPU与FPGA结合）是其高性能的关键所在。这使得GFD563A102 3BHE046836R0102能够同时处理高速的电力电子控制任务（响应时间可达25纳秒）和相对慢速的常规过程控制任务，无需额外独立的PLC单元，极大地简化了系统架构并提升了整体效率。

其次，GFD563A102 3BHE046836R0102具备强大的输入输出能力和灵活的可扩展性。它支持多种模拟和数字I/O组合，并通过额外的扩展模块（可本地或远程安装）进一步扩展配置，满足各种复杂控制需求。光纤PowerLinks连接I/O模块，确保了高速、可靠的数据传输和卓越的抗干扰能力。模块内置完善的保护功能，如过流、过压、过热保护，有效保障设备安全运行，降低故障风险，提高系统稳定性和可靠性。此外，GFD563A102 3BHE046836R0102支持多种通信协议，包括以太网、RS-232/RS-422串口以及ABB通信扩展总线（CEX）和第三方Anybus-S现场总线模块，实现了与上位机系统和其他设备的无缝集成。其可通过ABB Control Builder M、MATLAB/Simulink进行编程和组态，极大地便利了复杂控制算法的开发和部署，为用户提供了高度的灵活性和编程效率。

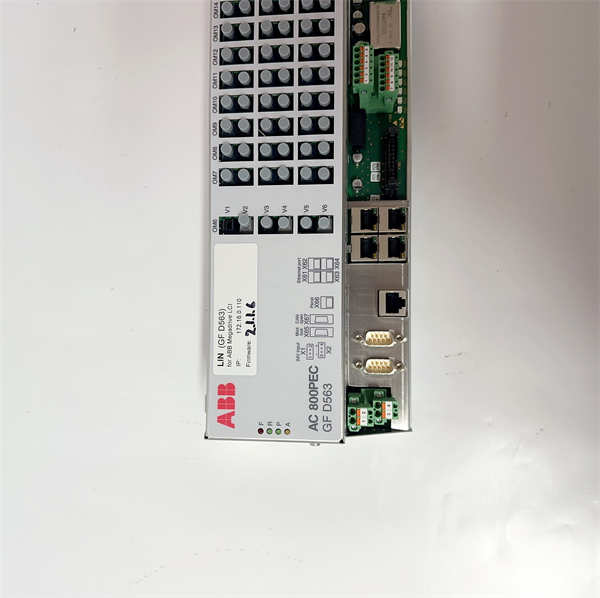

GFD563A102 3BHE046836R0102 ABB

应用领域

ABB GFD563A102 3BHE046836R0102是一款功能强大的控制器，其应用领域广泛，涵盖了多个对高精度、高速度控制有严苛要求的工业场景。在电力系统领域，GFD563A102 3BHE046836R0102核心应用于发电机励磁系统控制，通过精确调节励磁电流来维持发电机输出电压和功率因数的稳定，确保电网的供电质量和运行安全。这包括在火力发电、水力发电、核电以及大型风力发电场中的同步发电机励磁控制。

在工业自动化和机械领域，GFD563A102 3BHE046836R0102可作为生产线控制、机器人控制和运动控制的核心单元，实现对机器人运动轨迹、速度、力和位置等参数的精确控制，满足工业生产对高精度和高动态响应的需求。在冶金和化工等流程工业中，它可用于需要精确控制电压和电流的关键生产环节，作为重要的控制单元。此外，由于其对高低电压的处理能力，GFD563A102 3BHE046836R0102在电力传输、变频器控制、风力发电机和微型燃气轮机控制、轻轨推进系统以及电压恢复器等电力电子应用中也扮演着重要角色，提供高效且可靠的控制解决方案。

相关产品

以下是与ABB GFD563A102 3BHE046836R0102相关的部分产品型号，它们通常是ABB AC 800PEC系列中的其他模块、处理器单元或相关的接口卡：

GFD233A103 3BHE022294R0103:AC 800PEC系列中的LIN伺服控制器模块，与GFD563A102 3BHE046836R0102共同构成控制系统。

XUD194 3BHE018137R0001:AC 800PEC系列中的过程控制器，通常与LIN控制器模块协同工作。

PPD113B03 3BHE023584RXXXX:AC 800PEC系列的其他控制器模块，可能具有不同的I/O配置或功能。

PPD512A10 3BHE040375R1023:励磁控制模块，与GFD563A102 3BHE046836R0102在励磁系统中紧密配合。

PPD513:另一款励磁控制器的型号，可能在不同应用中与GFD563A102 3BHE046836R0102互补或替代。

PCD231B 3BHE025541R0101:AC 800PEC系列的主控制板。

GFD563A101 3BHE046836R0101:GFD563A102 3BHE046836R0102的前一版本或功能类似型号。

ABB S800 I/O Modules:ABB的分布式I/O系统，通过光纤S800 ModuleBus与AC 800PEC控制器（如GFD563A102 3BHE046836R0102）进行通信。

ABB Communication Expansion Bus(CEX)Modules:用于连接AC 800PEC控制器与各种通信接口的扩展模块。

Anybus-S Fieldbus Modules:第三方现场总线模块，可通过GFD563A102 3BHE046836R0102支持的接口进行集成。

安装与维护

安装前准备：在安装ABB GFD563A102 3BHE046836R0102模块之前，务必详细查阅ABB提供的官方安装手册和AC 800PEC系统文档。确保安装环境符合模块指定的温度（-20°C至+70°C）、湿度和振动要求。在进行任何电气连接或模块插拔之前，必须确保系统电源已完全断开，并采取必要的防静电措施，如佩戴防静电腕带，以防止静电放电对敏感电子元件造成损坏。仔细检查GFD563A102 3BHE046836R0102外观是否有任何运输损坏。确认模块将安装在兼容的AC 800PEC机架或指定插槽中，并确保所有光纤和电气连接线缆符合规格要求，连接牢固且正确接地。安装完成后，在通电前务必再次核对所有接线是否正确，并检查跳线或DIP开关设置是否符合系统配置要求。

维护建议：为确保ABB GFD563A102 3BHE046836R0102控制器长期稳定运行，建议执行严格的预防性维护计划。这包括定期对模块进行目视检查，确认无物理损伤、灰尘堆积或连接松动。由于GFD563A102 3BHE046836R0102是核心处理器，应定期通过ABB Control Builder M或其他诊断工具监控其运行状态和性能指标，及时发现并解决潜在问题。保持系统软件和固件的最新版本，以获得最新的功能改进和安全补丁。对于连接到GFD563A102 3BHE046836R0102的励磁系统或其他现场设备，应根据其自身维护手册进行定期校准和维护。在进行任何维护操作，特别是涉及模块更换或系统配置修改时，务必提前备份所有重要数据和程序，并严格遵循ABB的安全操作规程。如果GFD563A102 3BHE046836R0102出现故障指示或性能异常，应立即联系ABB授权的技术支持人员进行诊断和维修，切勿尝试未经授权的维修，以免造成进一步损坏。

GFD563A102 3BHE046836R0102 ABB

产品保障

ABB作为全球领先的电力和自动化技术公司，对GFD563A102 3BHE046836R0102 LCI接口控制器提供全面的产品保障。
