GE WESDAC D20ME 526-2004-03A-270957 | 水电/能源自动化远程终端单元 | 可靠性验证与SCADA系统集成方案

描述

关键技术规格

• 产品型号: WESDAC D20ME 526-2004-03A-270957
• 制造商: GE Energy Automation（原 WESDAC Systems，澳大利亚）
• 所属系统: WESDAC D20 系列分布式自动化平台，广泛应用于亚太及全球水电与输配电领域
• 产品类型: 模块化远程终端单元（RTU）主控制器
• 处理器架构: 嵌入式 32 位 RISC CPU，实时操作系统（RTOS）
• 本地 I/O 支持:
  • 通过背板扩展最多 16 个 I/O 模块（如 DI、DO、AI、AO）
  • 典型配置：64–256 路数字量输入/输出，16–64 路模拟量通道
• 通信接口:
  • 2× RS-232/485 串口（光电隔离）
  • 1× 10/100 Mbps 以太网（RJ45，支持 TCP/IP）
  • 可选光纤或 GPRS/CDMA 无线模块（依具体子型号）
• 支持协议:
  • IEC 60870-5-101（串行） / 104（以太网）
  • DNP3.0（Master/Outstation）
  • Modbus RTU/TCP
  • WESDAC 专有协议（用于旧系统兼容）
• 工作电源: 24 VDC 或 48–125 VDC（宽范围，符合电力行业要求）
• 工作温度: -25°C 至 +70°C（工业级，适用于户外柜）
• 防护等级: IP20（机架安装），可配合户外机箱达 IP54
• 认证标准: IEC 60870-2-2, IEC 61000-4（EMC Level 4）, IEEE 1613（电力通信设备环境）

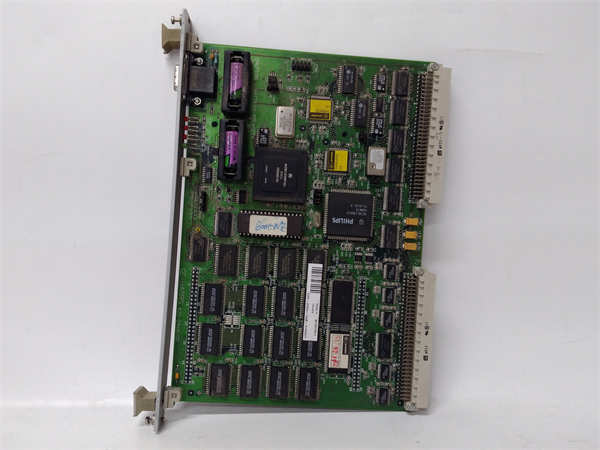

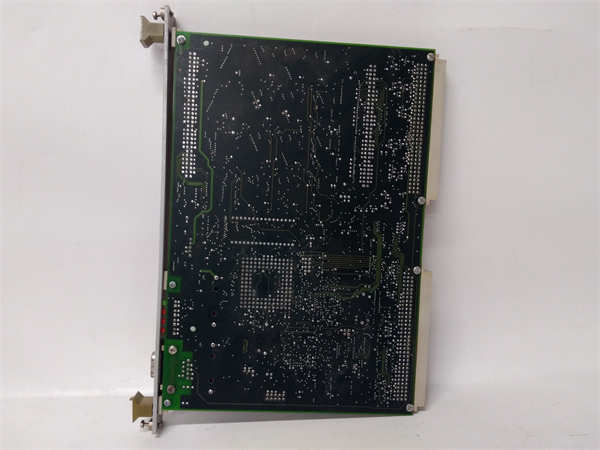

GE WESDAC D20ME 526-2004-03A-270957

功能定位与应用场景分析

WESDAC D20ME 526-2004-03A-270957 是 GE Energy 针对水电站、变电站及远程工业设施设计的高可靠性 RTU 控制器。作为 WESDAC D20 平台的核心计算单元，它不仅执行本地逻辑控制（如闸门启停、机组顺序控制），还承担与调度主站（SCADA/EMS）的双向通信任务，实现遥测、遥信、遥控和遥调（“四遥”）功能。其模块化架构允许灵活配置 I/O 规模，而对 IEC 60870-5-101/104 和 DNP3 的原生支持，使其成为符合国际电力自动化标准的关键边缘节点。

典型应用场景：

• 梯级水电站群控系统：D20ME 采集水位、流量、机组状态，执行自动开停机逻辑，并通过 IEC 104 将数据上传至流域调度中心
• 110 kV/35 kV 变电站自动化：作为站内 RTU，集中处理保护装置信号、变压器温度、开关位置，并响应调度遥控命令
• 远程泵站无人值守：在沙漠或山区，通过 GPRS 或光纤链路实现水泵远程启停与故障报警
• 老旧水电控制系统延续：在仍运行 WESDAC 系统的项目中，D20ME 作为核心备件，避免因单点失效导致全站通信中断
• 工业微电网能量管理：协调柴油发电机、光伏逆变器与储能系统，基于本地逻辑实现孤岛/并网切换

质量标准与测试流程

我们理解，在偏远或关键电力设施中，一个失效的 RTU 可能导致数小时甚至数天的监控盲区。因此，我们建立了针对 WESDAC D20ME 的全流程验证体系：

• 外观与清洁：所有单元在 ESD 环境下进行深度清洁，检查端子排氧化、CF 卡插槽磨损、以太网磁环完整性及外壳密封圈老化
• 上机实测：安装至标准 19 英寸测试机架，装配典型 I/O 模块（如 D20-DI16、D20-AI08），连接模拟主站（如 OpenSCADA 或 Siemens Spectrum Power）
• 功能诊断：
  • 验证全部串口与以太网接口的物理层通信
  • 加载标准配置文件，测试 IEC 101/104、DNP3 报文收发、SOE 时间戳精度（< 1 ms）
  • 模拟 DI 变位、AI 超限，确认事件上报与本地逻辑动作正确性
• 协议一致性测试：使用协议分析仪（如 Kepware 或 Wireshark）抓包，验证 ASDU 结构、Cause of Transmission（COT）及心跳机制符合标准
• 长期稳定性运行：在 60°C 环境舱中连续运行 72 小时，监控 CPU 负载、内存泄漏及通信链路恢复能力
• 质保承诺：仅通过全部测试项的 WESDAC D20ME 才会出库，并提供 12 个月功能性故障质保，覆盖非人为损坏导致的通信中断、逻辑错误或 I/O 采样失效

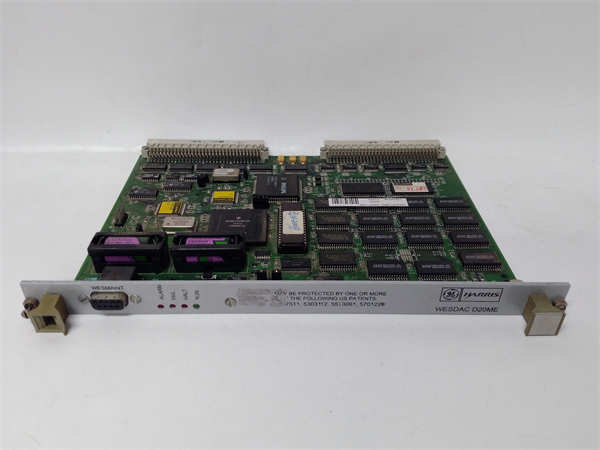

GE WESDAC D20ME 526-2004-03A-270957

兼容性与升级路径

为确保 WESDAC D20ME 526-2004-03A-270957 100% 适配您的系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 固件与配置匹配：该序列号（270957）对应特定硬件修订版，需使用 WESDAC Configurator v3.x 或 D20 Tools Suite 进行配置；错误版本可能导致 I/O 模块无法识别
• I/O 模块依赖：必须使用原厂 D20 系列模块（如 D20-DO08、D20-AO04），第三方模块不兼容背板协议
• 替代关系说明：GE 已推荐迁移到 GE M20/M50 RTU 或 GridIQ™ 平台；若仅需备件替换，必须确保 526-2004-03A 版本号一致，否则可能影响通信驱动兼容性
