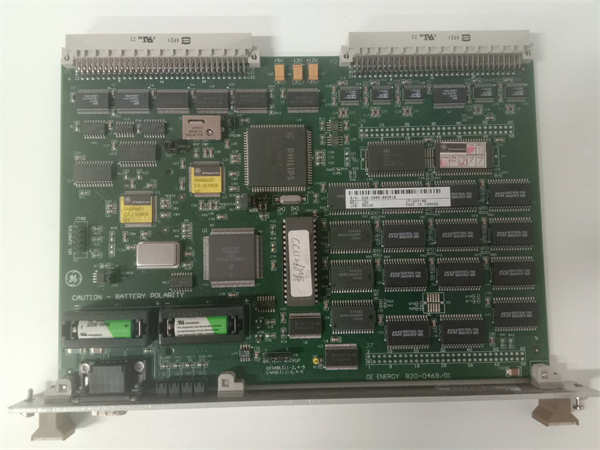

GE WESDAC D20ME | 发电机保护与控制继电器

描述

关键技术规格

• 产品型号: WESDAC D20ME
• 制造商: GE Industrial Solutions（现由Emerson维护产品线）
• 系统平台: 独立继电保护装置，可集成至PLC/DCS或SCADA系统
• 电压等级: 控制电源：85–265 V AC/DC；电流输入：1 A 或 5 A（通过外部CT）
• 通道数量: 3相电流输入 + 1路接地电流（可选）
• 信号类型: 模拟量（电流）、数字量（开关量输出×4，输入×2）
• 通讯接口: RS-485，Modbus RTU（默认波特率9600，地址可设）
• 响应时间: 过载保护动作时间符合IEC 60255-151 Class 10/20标准，典型值 < 100 ms（堵转）
• 功耗: < 5 W（典型工况）
• 工作温度: -20°C 至 +60°C（存储温度：-40°C 至 +85°C）
• 尺寸/安装方式: 标准DIN导轨安装，外形尺寸 90 mm × 90 mm × 65 mm（H×W×D），符合IEC 61850-5防护等级
• 固件兼容: 固件版本 ≥ 2.3，支持通过专用配置工具（如Enervista UR Setup）进行参数整定

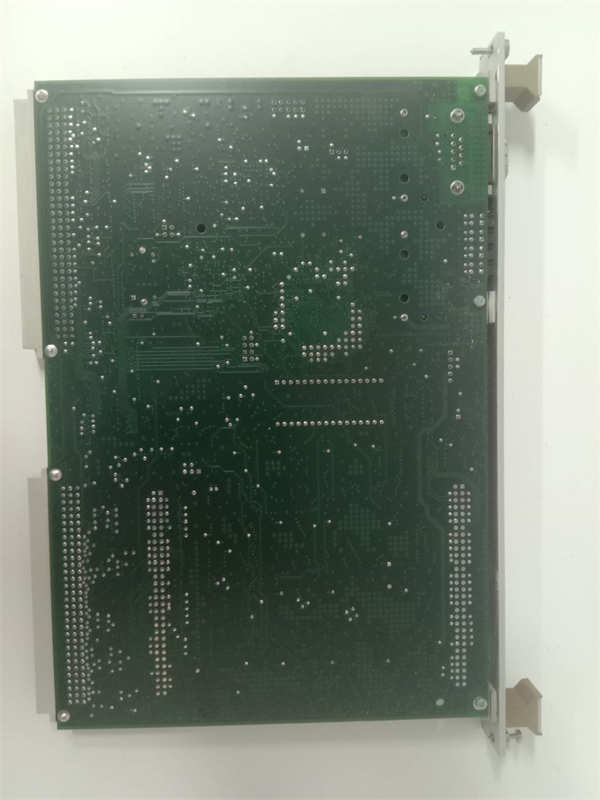

GE WESDAC D20ME

功能定位与应用场景分析

WESDAC D20ME 是 GE 针对中低压电机保护需求推出的紧凑型智能继电器，广泛应用于对可靠性要求严苛的连续流程工业。该设备虽已停产，但因其高性价比和成熟的Modbus集成能力，在全球大量运行中的电力、石化、水处理及制造设施中仍承担关键保护角色。其设计强调“即插即用”与“免维护”，内置自诊断功能可提前预警CT断线、内部电源异常等潜在故障，有效降低非计划停机风险。

在老旧配电系统改造或备件应急替换场景中，D20ME 的标准化接口和清晰的LED状态指示使其成为现场工程师的首选。尽管后续产品（如Multilin™ 269Plus）提供更多高级功能，但D20ME 在基础保护逻辑的稳定性与抗干扰能力方面仍具工程价值。

典型应用场景：

• 用于石化行业泵组与压缩机的本地保护与状态反馈
• 用作电力厂辅机系统（如风机、给水泵）的缺相与过载防护单元
• 应用于市政水处理提升泵站的远程启停控制与故障记录
• 支持OEM设备制造商在出口设备中满足IEC 60204-1安全标准

我们的质量标准与测试流程

我们深知，一个不可靠的保护继电器可能导致电机烧毁甚至安全事故。为此，我们建立了面向停产备件的专项验证流程，确保每台WESDAC D20ME在交付前具备原始出厂级性能。

测试流程：

• 外观检测与清洁: 检查外壳无裂纹、端子无氧化，使用无水酒精清洁接线端与通信口，防止接触电阻异常
• 上机实测: 在模拟电机负载平台上加载三相不平衡、缺相、过流等典型故障，验证保护逻辑动作准确性与时序一致性
• 信号诊断: 通过标准CT注入0.1–10×额定电流，校验测量精度（误差 ≤ ±2%），并测试4路DO输出联动可靠性
• 通讯验证: 使用Modbus主站轮询所有寄存器（包括故障记录、运行小时、电流值），确保数据完整且无通信超时
• 最终质检: 仅通过全部检测的模块方可出库，并附带《功能测试报告》（含测试波形截图、通信日志及工程师签字）

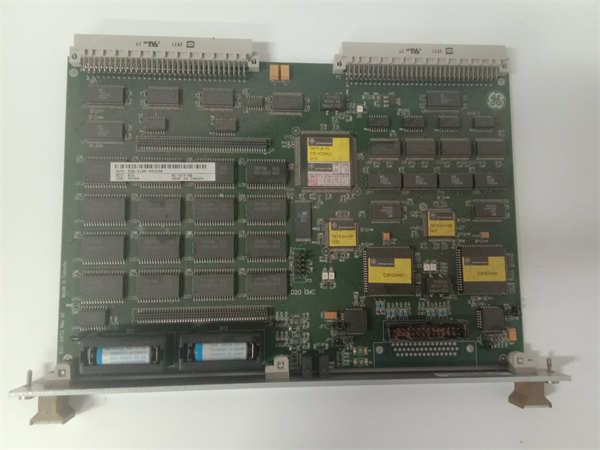

GE WESDAC D20ME

兼容性与升级路径

为确保 WESDAC D20ME 能100%兼容您的控制系统，我们的工程团队建议在采购前核对以下项目：

需核对要点：

• 电流互感器（CT）规格: 必须匹配1 A或5 A输入，二次侧负载阻抗 ≤ 0.2 Ω
• 控制电源波动范围: 若现场电压波动大（如频繁跌落至80 V以下），建议加装稳压模块
• 替代关系: D20ME Rev 3 可向下兼容 Rev 1/2；若需长期替代，推荐评估Emerson Multilin 269Plus（保留Modbus，增强事件记录）
• 系统集成: 支持与西门子S7-1200、罗克韦尔CompactLogix、施耐德M340等主流PLC通过Modbus RTU无缝对接
