GE WESDAC D20ME | 分布式远程终端单元（RTU） | 电力系统数据采集与监控解决方案

  • 型号: WESDAC D20ME
  • 品牌: GE Grid Solutions（前身为 GE Energy, Alstom Grid）
  • 核心功能: 模块化远程终端单元（RTU）的主处理与通信模块，用于变电站、水电站及输电线路的遥测、遥信、遥控与遥调（四遥）功能，支持多种电力通信协议
  • 质保标准: 12个月质保，经IEC 60870-5-101/104协议交互与I/O点实测验证
分类：

描述

关键技术规格

  • 产品型号: WESDAC D20ME
  • 制造商: GE Grid Solutions（继承自 Alstom / Areva T&D）
  • 所属系统: WESDAC 系列分布式自动化平台，广泛用于中低压变电站及水电站监控
  • 处理器架构: 嵌入式工业级CPU（典型为PowerPC或ARM内核）
  • 通信接口:
    • 2× RS-232/RS-485 串口（光电隔离）
    • 1× 10/100 Mbps 以太网（RJ45，支持TCP/IP）
  • 支持协议:
    • IEC 60870-5-101（串行）
    • IEC 60870-5-104（以太网）
    • Modbus RTU/ASCII/TCP
    • DNP3.0（部分固件版本）
  • I/O扩展能力: 通过背板总线连接本地I/O模块（如DI、DO、AI、AO），典型系统支持 ≥ 256 个遥信/遥测点
  • 工作电源: 24–250 V DC 或 85–265 V AC（宽范围自适应，符合电力系统要求）
  • 环境适应性: -25°C 至 +70°C，IP20防护，符合 IEC 60255-22（EMC）、IEC 61000-4（抗扰度）
  • 诊断功能: 前面板LED指示运行、通信、告警状态，支持事件日志存储与远程读取

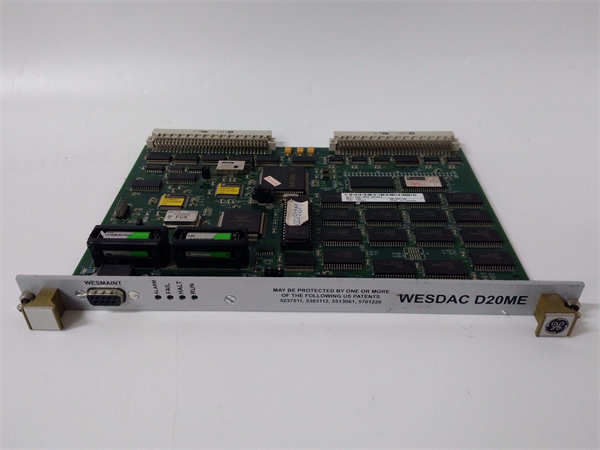

GE WESDAC D20ME

GE WESDAC D20ME

功能定位与应用场景分析

WESDAC D20ME 是 GE（原 Alstom）针对 中低压电力自动化场景 设计的经典RTU主控单元。其核心作用是在无人值守变电站或偏远水电站中，作为“边缘智能节点”，将本地开关量、模拟量信号采集后，按电力调度主站要求打包上传，并执行远方控制命令。在电网数字化早期（1990s–2010s），该平台因其高可靠性和协议兼容性，被广泛部署于欧洲、亚洲及拉美地区。

该模块的关键价值在于 长期服役稳定性与协议互操作性。许多现役D20ME系统已运行超过15年，其软件配置（如ASDU地址、信息体定义）与主站深度绑定，任何替换都必须保证 通信行为完全一致，否则将导致主站数据中断或误控。因此，可靠的备件不仅是“能通电”，更需在协议栈行为、时序响应、点表映射上与原设备严格一致。

典型应用场景包括：

  • 场景一：用于110 kV/35 kV区域变电站，采集断路器位置、变压器温度、母线电压，并通过IEC 104上传至地调主站
  • 场景二：在梯级水电站群中，作为流域集中监控系统的前端RTU，实现机组启停远程控制与水位联动
  • 场景三：作为老旧电磁式保护装置的数字化接口，通过硬接线接入D20ME I/O模块，使传统设备具备“四遥”能力

质量标准与测试流程

我们深知，一个RTU的通信异常可能导致调度主站误判电网状态，引发严重后果。因此，针对 WESDAC D20ME，我们建立了基于真实主站仿真的闭环验证流程：

  • 外观与清洁：检查端子排无烧蚀，通信接口无腐蚀，确认CF卡或Flash存储器无物理损坏。
  • 上电自检：验证CPU、RAM、RTC、通信控制器初始化正常，无硬件故障告警。
  • 协议一致性测试：
    • 使用IEC 60870-5-104主站仿真器（如OMICRON IEC 61850/104 Test Suite），验证：
      • 总召唤（Interrogation）响应完整性
      • 遥信变位（Spontaneous GI）及时性（< 1 s）
      • 遥控选择-执行-撤销流程正确性
    • 在串口模式下，测试IEC 101链路层帧同步、重传机制及ASDU解析准确性
  • I/O功能验证：
    • 对连接的DI/DO/AI模块施加标准信号，确认遥测值精度（±0.5%）、遥信滤波时间（可设5–20 ms）
    • 执行遥控输出，验证继电器动作与反馈确认逻辑
  • 长期稳定性测试：连续72小时与主站保持通信，监测内存泄漏、连接中断或点值漂移
  • 质保承诺：仅当模块通过全部协议与I/O测试后，才附带通信抓包分析、点表测试记录及事件日志出库，并提供12个月功能性质量保证，覆盖通信中断、遥控失效及数据失真等风险。

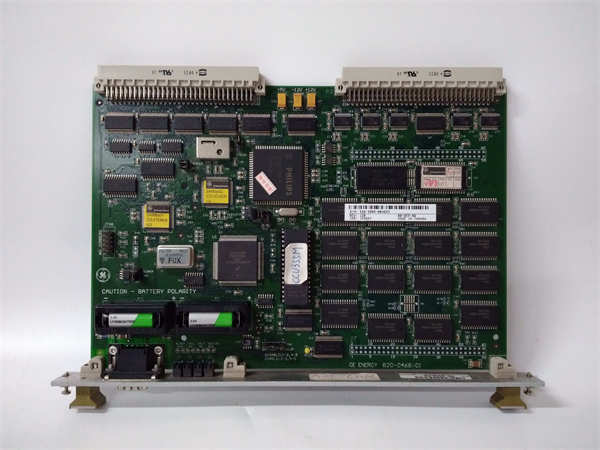

GE WESDAC D20ME

GE WESDAC D20ME

兼容性与升级路径

为确保 WESDAC D20ME 在您的系统中无缝替换，请务必核对以下关键信息：

  • 固件版本匹配：不同固件版本（如V2.1 vs V3.0）在IEC 104 ASDU类型、信息对象地址范围上可能存在差异。请提供现有设备的固件版本号或配置文件（.cfg / .bin）。
  • 数据库点表一致性：D20ME的点表（含信息体地址、公共地址、描述符）必须与主站完全一致。我们可协助导出原设备配置或比对新旧点表。
  • 电源与安装兼容性：确认现场供电为DC 110 V/220 V 或 AC 220 V，并预留标准19″机架或壁挂空间（尺寸：约482 × 132 × 250 mm）。
