GE VMIVME-4140 – 32通道12位高精度模拟量输出卡，VMEbus系统核心！

描述

GE VMIVME-4140 是一款高性能的VMEbus模拟量输出板，提供32个模拟输出通道，每个通道都配备一个12位的数模转换器 (DAC)，能够输出高精度的电压信号。它支持软件或外部触发同步更新，具有自动校准功能，输出阻抗低（0.8Ω），可提供高达10mA的输出电流，适用于各种工业控制和数据采集应用。

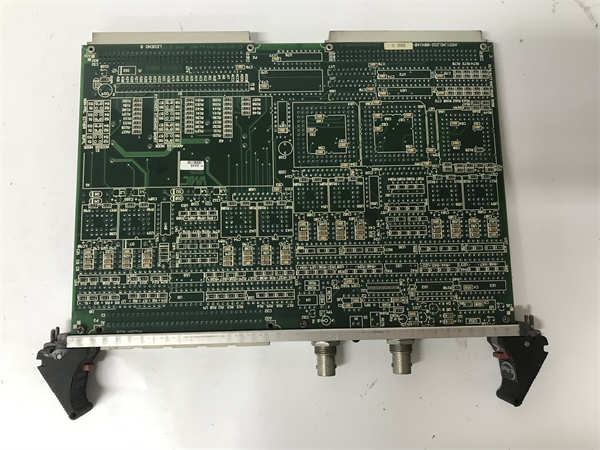

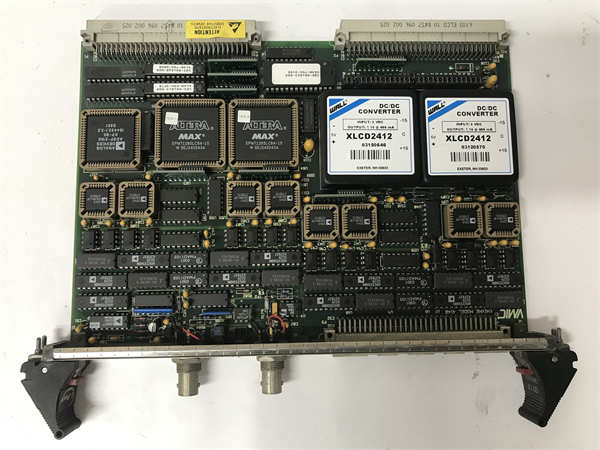

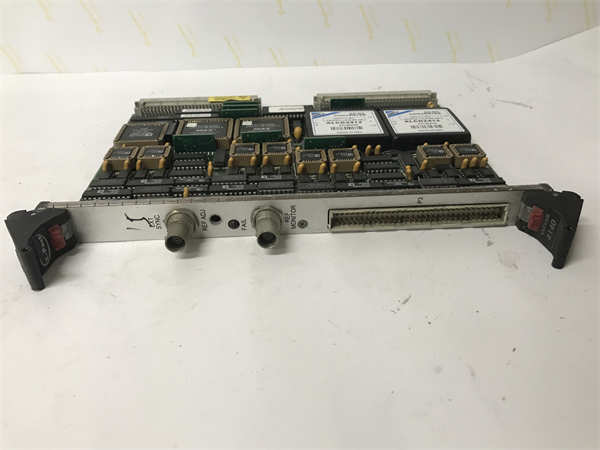

VMIVME-4140 产品概述

兄弟，咱今天说的这个 GE VMIVME-4140，那在工业界可是个“实力派”！它是由通用电气 (GE) / Abaco Systems (原VMIC) 专门为VMEbus系统设计的一款32通道、12位精度的模拟量输出板 (Analog Output Board)。说白了，它就是你VMEbus控制系统里的“精准调音师”，负责输出各种精确的电压信号，去控制外部设备。

这块 GE VMIVME-4140 模块最厉害的地方，就是能同时输出32路高质量的模拟量信号，而且每路信号都非常精准，这得益于它每个通道都配备了一个12位的数模转换器 (DAC)。12位的精度，意味着它能把数字信号转换成4096个不同的电压等级，输出的电压信号非常平滑细腻。

它能输出的电压范围也很广，支持单极性 (0 to +10V, 0 to +5V, 0 to +2.5V) 和 双极性 (±2.5V, ±5V, ±10V) 输出，而且输出电流也能达到10mA，足以驱动大多数工业控制设备。

为了保证输出信号的准确性，VMIVME-4140 还具备自动校准功能。它会在系统复位或收到软件指令时自动进行校准，生成一个校准表，存储在RAM中，每次输出电压时都会调用这个校准表进行补偿，确保输出信号的精度。

它还支持多种更新模式。你可以通过软件指令来更新输出，也可以通过外部信号来触发同步更新，这使得它在各种复杂的控制系统中都能灵活应用。

所以，你别小看这块 GE VMIVME-4140，它不光是个输出卡，它更是你工业系统实现精准、稳定、可靠控制的关键。有了它，你的设备就能像个训练有素的乐队，精准地演奏每一个音符，确保生产线的顺畅和安全。

VMIVME-4140 技术规格

参数名称	参数值 (通用或推测)
产品型号	VMIVME-4140
制造商	General Electric (GE) / Abaco Systems (原GE Fanuc VMIC)
产品类型	VMEbus模拟量输出板 (Analog Output Board)
通道数量	32通道
DAC分辨率	12位
输出电压范围	软件可选：0 to +10V, 0 to +5V, 0 to +2.5V, ±2.5V, ±5V, ±10V
输出电流	10 mA (每通道最大)
输出阻抗	0.8 Ω
更新方式	软件触发或外部触发同步更新
更新速率	10 mS (典型值)
校准	自动校准 (通过系统复位或软件指令触发)
数据格式	支持二进制补码或偏移二进制
输出连接	通常为高密度连接器 (如离散线或带状电缆)
状态指示	前面板LED指示
自检	板载自检功能
VMEbus接口	从属 (Slave)
VMEbus地址空间	A16, A24, 或 A32 (可通过跳线配置)
供电	+5VDC (4.0A 最大，满载时)
工作温度	0 to +65°C
存储温度	-25 to +85°C
湿度	20% to 80% (非冷凝)
尺寸	6U Eurocard (单槽)
重量	0.7 kg 最大



主要特点和优势

兄弟，这块 GE VMIVME-4140 VMEbus模拟量输出板，之所以能在严苛的工业应用中站稳脚跟，那可不是靠吹的，是实打实的几个核心优势：

首先，高精度、多通道输出：这是它的核心优势。32个通道，意味着它能同时控制大量的外部设备。12位的分辨率，确保了输出信号的精准和细腻，能满足大多数工业控制的需求。

其次，灵活的更新模式：它既可以通过软件指令来更新输出，也可以通过外部信号来触发同步更新。这使得它在各种复杂的控制系统中都能灵活应用，无论是需要实时响应的快速控制，还是需要精确同步的协调控制，它都能轻松应对。

再来，自动校准功能：这保证了输出信号的长期稳定性和准确性。它会在系统启动时或收到软件指令时自动进行校准，并生成校准表，对输出信号进行补偿，避免了人工校准的繁琐和误差。

还有，低输出阻抗：0.8Ω的输出阻抗，意味着它能提供更强的驱动能力，能更好地驱动各种负载，并减少信号的衰减和失真。

最后，VMEbus系统的无缝集成：作为VMEbus模块，它可以与各种VMEbus主板、CPU模块、I/O模块等无缝协作，构建起一个稳定、高性能的控制系统。

The GE VMIVME-4140 VMEbus Analog Output Board excels in industrial applications due to several key features. Firstly, its high precision and multi-channel output capability is a major advantage. With 32 channels and 12-bit resolution, it delivers accurate and nuanced control signals suitable for a wide range of industrial devices.

Secondly, its flexible update modes enhance its adaptability. It supports both software-triggered and externally synchronized updates, making it suitable for both real-time responsive and precisely coordinated control systems.

Thirdly, its automatic calibration feature ensures long-term stability and accuracy. It automatically calibrates upon system startup or software command, generating a compensation table to minimize output signal errors.

Additionally, its low output impedance (0.8Ω) provides strong driving capability, enabling it to effectively drive various loads while minimizing signal degradation.

Finally, its seamless VMEbus integration allows it to work harmoniously with other VMEbus modules, creating a stable and high-performance control system.

应用领域

你问这 GE VMIVME-4140 这种高性能模拟量输出板能用在哪儿？兄弟，它的应用场景那可都是对模拟量信号的精确控制有要求的工业领域！

工业自动化与过程控制： 在大型工厂的DCS（分布式控制系统）或PLC（可编程逻辑控制器）系统中，VMIVME-4140 可以用于：

控制阀门： 精确调节各种工业阀门的开度，控制流量、压力等参数。

调节电机速度： 输出精确的电压信号，控制电机的转速。

驱动伺服系统： 控制伺服电机的运动，实现精确的位置控制。

电源控制： 控制可编程电源的输出电压或电流。

测试测量： 在各种工业测试台、质量检测设备中，VMIVME-4140 可以用于：

模拟信号源： 输出各种模拟信号，模拟传感器输出，用于测试设备的性能。

精密仪器控制： 控制精密仪器的参数，如激光器的功率、射频信号的频率等。

训练模拟器： 在飞行模拟器、工业设备操作模拟器等场景，需要高保真地模拟各种控制信号，VMIVME-4140 可以提供大量、精确的模拟量输出。

总之，只要你的工业系统需要对模拟量信号进行高精度、多通道、灵活控制，并且搭建在VMEbus架构上，那么 GE VMIVME-4140 就是一个非常理想且可靠的解决方案。

相关产品

跟 GE VMIVME-4140 这块高性能模拟量输出板“联手”的兄弟伙儿可不少，它通常是GE或第三方集成商的VMEbus自动化系统中的一个核心组件。以下是一些可能与之相关联的产品或组件：

GE VMEbus 单板计算机 (SBC) / 主控器： VMIVME-4140 是一个从属I/O模块，它需要插入到兼容的VMEbus单板计算机（SBC）或主控制器上才能工作。这些SBCs是整个VMEbus系统的“大脑”，负责运行操作系统和高级控制逻辑，并向 VMIVME-4140 发送控制指令。例如，GE的VMIVME-7xxx系列CPU板。

VMEbus I/O模块（其他类型）： VMEbus系统通常还会包含其他类型的I/O模块，如模拟量输入模块、数字量输入/输出模块、计数器/定时器模块等，与 VMIVME-4140 共同构成完整的I/O子系统。

VMEbus机箱和背板： VMIVME-4140 需要插入VMEbus标准机箱的VMEbus背板中才能正常工作和通信。机箱提供电源、冷却和模块安装空间。

工业电源模块： 整个VMEbus系统都需要稳定可靠的工业电源供电，包括为 VMIVME-4140 及其所有模块供电。

各种工业控制设备： 包括阀门、电机、伺服驱动器、可编程电源、精密仪器等，它们是 VMIVME-4140 的控制对象。

操作系统和软件开发工具： 为了开发和运行在VMEbus主机上与 VMIVME-4140 交互的应用程序，需要兼容的实时操作系统（如VxWorks、LynxOS、嵌入式Linux）以及相应的驱动程序、API库和开发环境。

SCADA/HMI系统： VMIVME-4140 的控制状态和反馈信息通常会通过VMEbus主机传递到上位机的SCADA（监控与数据采集）系统或HMI（人机界面）进行显示和操作员控制。

安装与维护

安装前准备：兄弟，拿到 GE VMIVME-4140 这块宝贝，别急着往插槽里怼！安全是重中之重！ 你得确保你的VMEbus机箱电源已经彻底切断，并且经过多次确认，防止触电或短路。仔细阅读随模块附带的安装手册和技术文档，了解 VMIVME-4140 的安装步骤、任何必要的跳线（Jumper）或DIP开关设置。在操作任何电子设备时，务必佩戴防静电手环和手套，因为静电是精密电子元件的头号杀手。确认你选择的VMEbus插槽是兼容的，并且有足够的空间容纳 VMIVME-4140。同时，检查机箱的冷却系统是否正常工作，以确保良好的散热。

维护建议：这 GE VMIVME-4140 是个高性能的工业级模块，但适当的“保养”能让它寿命更长，工作更稳定。

定期清洁： 保持机箱内部和模块表面的清洁，避免灰尘、油污和其他污染物堆积在模块上，这些会影响散热，甚至可能导致电气故障。使用工业专用清洁剂和无绒布。

检查物理连接： 定期检查 VMIVME-4140 在VMEbus插槽中是否牢固，以及所有外部线缆连接是否可靠，没有松动或腐蚀。

温度与散热： 确保VMEbus机箱的散热系统（风扇、通风孔）正常运行，机箱内部温度保持在模块规定的工作温度范围内。过高的温度是电子元件损坏的主要原因之一。

软件与固件更新： 定期检查GE官方或供应商提供的 VMIVME-4140 驱动程序和固件更新。及时更新可以解决已知问题，提升性能或增加新功能。但更新前务必做好备份，并遵循官方指导。

电源稳定性： 确保VMEbus机箱的供电电压稳定，没有过压或欠压情况，并检查电源模块的输出是否正常。

状态监测： 留意 VMIVME-4140 模块上的LED指示灯，它们通常会显示电源状态、运行状态或故障信息。如果发现异常指示，及时参考手册进行故障排查。
