GE VMIVME-3122 高性能ADC板 – VMEbus系统16位模拟量数据采集！

描述

GE VMIVME-3122 是一款高性能、16位、多通道的VMEbus模拟-数字转换器 (ADC) 板卡。它能够提供高达64路差分或单端模拟输入，并支持高达100 kHz的扫描速率，实现对传感器、变送器等模拟信号的高速、高精度数字化。凭借可编程增益放大器 (PGA)、多种扫描和触发模式，以及双端口数据缓冲，VMIVME-3122 能最大限度地减少VMEbus主机处理器的介入，广泛应用于工业自动化、过程控制、数据采集系统、测试测量和训练模拟器等对模拟量数据采集精度和效率有高要求的领域。

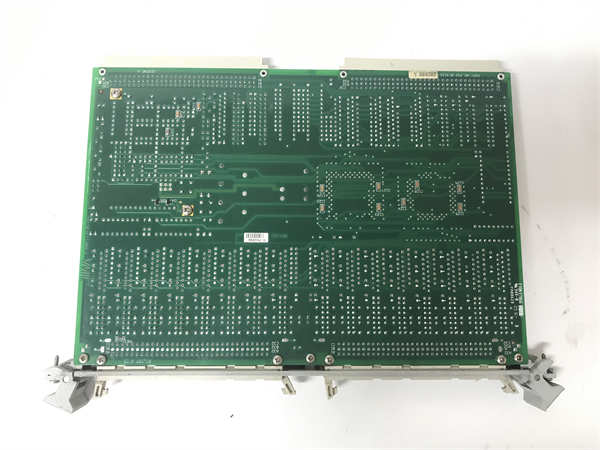

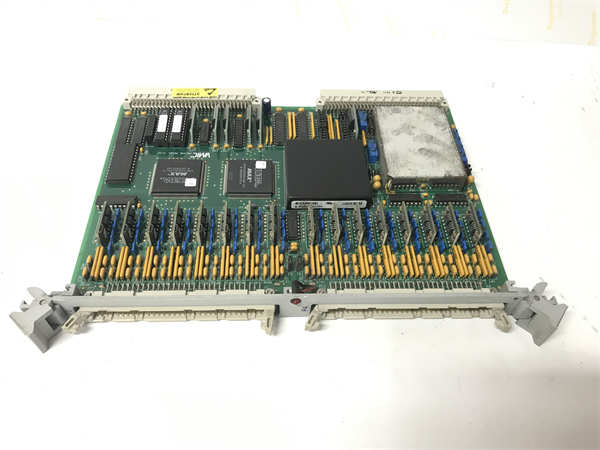

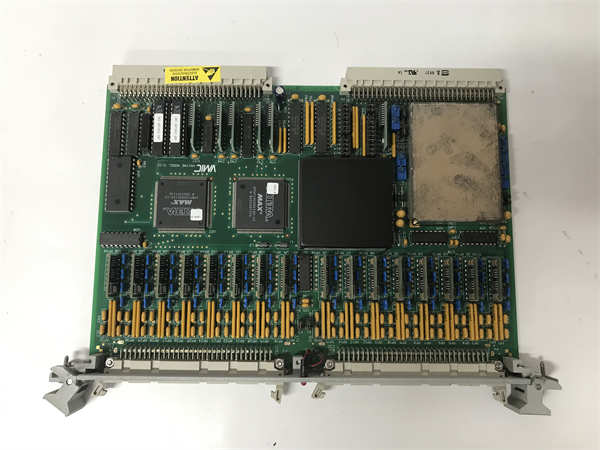

VMIVME-3122 产品概述

兄弟，咱今天聊的这个 GE VMIVME-3122，那可是在工业自动化领域里，专门干“精准测量”的“高手”！它是由通用电气（GE）出品，属于VMIC/GE Fanuc系列，是一款高性能的16位模拟-数字转换器 (ADC) 板卡，专门插在VMEbus系统里干活。

你别小看这块板子，它最厉害的地方就是能把现场各种模拟信号（比如来自温度、压力、流量传感器的电压或电流信号）转换成VMEbus系统能理解的数字信号，而且转换过程高速又精准。它提供了多达64路差分或单端模拟输入，这意味着你可以在一块板子上接入大量的传感器信号，大大提升了系统的模拟量输入密度，减少了所需板卡的数量，简化了系统布线和集成。

GE VMIVME-3122 的核心优势在于其高分辨率和高扫描速率。16位的分辨率确保了对模拟信号的精细捕捉，能分辨出极其微小的电压变化。而高达100 kHz的扫描速率（高性能版本），则保证了它能实时捕捉快速变化的模拟量信号，不会漏掉任何关键数据。

为了进一步优化数据采集效率，VMIVME-3122 集成了可编程增益放大器 (PGA)，你可以根据每个通道的信号范围，独立设置增益（如x1或x10，部分型号可能支持x100），从而最大限度地利用ADC的动态范围，确保测量精度。它还支持多种操作模式，包括自动扫描、单次扫描、随机访问、以及多种触发模式（软件触发、外部触发、定时器触发），这让它在各种复杂的应用场景中都能灵活应对。

更牛的是，VMIVME-3122 采用了双端口数据缓冲和板载定时器/中断器。这意味着它可以在后台持续地进行模拟量转换和数据存储，而无需VMEbus主机CPU的频繁干预。当数据缓冲区满了或者达到特定条件时，它才通过中断通知主机，这大大减轻了主CPU的负担，让整个VMEbus系统更加高效和实时。

所以说，GE VMIVME-3122 不仅仅是一个简单的模拟量输入卡，它是一个智能化的、高密度、高性能的模拟信号数字化中心，能够为你的工业系统提供精确、高效的模拟量数据，确保生产过程的精确控制和数据分析的可靠性。

VMIVME-3122 技术规格

由于GE VMIVME-3122可能存在多个具体型号或配置版本（例如VMIVME-3122-000001, VMIVME-3122-210, VMIVME-3122A等），以下参数是根据其通用功能和典型配置进行归纳的。详细和精确的参数，请务必参考GE官方的原始产品手册或数据表。

参数名称	参数值 (通用或推测)
产品型号	VMIVME-3122 (通用名称，具体型号可能带有后缀)
制造商	General Electric (GE) / GE Intelligent Platforms (前VMIC产品线)
产品类型	高性能16位模拟-数字转换器 (ADC) 板卡
总线类型	VMEbus (从属I/O模块，Slave I/O module)
模拟输入通道	16, 32 或 64路差分或单端模拟输入 (具体取决于配置和版本)
ADC分辨率	16位
扫描速率	381 Hz 至 100 kHz (高性价选项，标准性能选项为50 kHz)
输入范围	跳线可选：±2.5 V, ±5 V, ±10 V, 0 to +5 V, 0 to +10 V (部分型号可能支持±25 mV至±10 V宽范围)
可编程增益 (PGA)	软件可选：x1 或 x10 (部分型号支持x1, x10, x100)
输入阻抗	5 MΩ 并联 50 pF (典型值)
输入保护	过压保护输入
输入滤波器	可选低通滤波器（如10 Hz, 50 Hz, 100 Hz, 500 Hz, 1.6 kHz @ -3 dB）
非线性度	积分非线性: ±0.005% 最大；微分非线性: ±0.0015% 典型
数据缓冲	双端口数据缓冲器，16到1024字深 (16-bit word)，支持连续扫描
扫描模式	自动扫描 (Autoscan), 单次扫描 (Single Scan), 随机访问 (Random Access), 定时爆发 (Timed Burst), 局部触发爆发 (Locally Triggered Burst), 远程触发爆发 (Remotely Triggered Burst)
触发模式	软件触发 (Software Trigger), 外部触发 (External Trigger), 定时器触发 (Interval Timer Trigger)
同步功能	支持多块板卡同步扫描 (最多16块)
VMEbus接口	从属I/O，VMEbus地址空间A32/A24/A16 (可配置)
VMEbus中断	可编程中断，支持Midscan/Endscan指示，可触发中断请求
板载定时器	可编程间隔定时器 (最长可达数秒)
与信号调理板接口	可直接与VMIC信号调理板（如用于热电偶、RTD、应变计）接口
连接器	高密度前面板连接器 (通常为96-pin非锁存或锁存连接器)
供电	VMEbus总线供电
工作温度	工业级标准（具体范围需查阅官方手册）
初始化	复位后默认自动扫描模式，增益x1



主要特点和优势

兄弟，这块 GE VMIVME-3122 高性能模拟-数字转换器，能在严苛的工业应用中“大放异彩”，那绝不是偶然，而是靠着它几个“看家本领”：

首先，卓越的高精度与高密度模拟量采集：这是它的核心优势。凭借16位的转换分辨率，它能够精准捕捉传感器信号的微小变化，确保数据的精细度。同时，提供多达64路模拟输入通道（差分或单端可选），在有限的VMEbus插槽内实现了极高的I/O密度，大大节省了机箱空间和系统成本，尤其适用于需要大规模模拟量监测的应用。

其次，高速扫描与灵活的采集模式：VMIVME-3122 的扫描速率可达100 kHz，这意味着它能实时响应快速变化的工业过程，捕捉瞬态事件。它支持多种扫描模式（如自动扫描、随机访问）和多样的触发模式（软件、外部、定时器），让你可以根据具体的应用需求，灵活配置数据采集策略，无论是连续监测还是按需爆发式采集，都能轻松实现。

再来，智能化的数据处理，减轻主机负担：这块板子设计得非常“聪明”！它内置了双端口数据缓冲器、可编程增益放大器 (PGA) 和板载定时器/中断器。这意味着它可以独立完成数据采集、增益调整和数据存储，而无需VMEbus主机CPU的频繁干预。只有当缓冲区满了或达到设定的条件时，它才通过中断通知主机，从而最大限度地减少了主机CPU的开销，提升了整个系统的实时响应能力和处理效率。

还有，强大的信号调理与兼容性：GE VMIVME-3122 不仅能直接处理电压信号，它还设计成可以直接与VMIC自家的信号调理板接口，这意味着它能够方便地连接热电偶、RTD、应变计等各种常用工业传感器，并进行必要的信号调理，大大简化了系统集成。其可编程增益和可选输入范围，进一步增强了对不同类型信号的适应性。

最后，高可靠性和坚固耐用设计：作为GE/VMIC的工业级产品，VMIVME-3122 遵循严苛的工业标准，采用高品质元件和坚固设计，能够承受宽温度范围、振动、冲击以及电磁干扰等恶劣的工业环境。这种高可靠性确保了模块在连续运行中的稳定性和长期使用寿命，降低了故障率和维护成本，是真正能“打硬仗”的工业装备。

The GE VMIVME-3122 High-Performance Analog-to-Digital Converter board offers several critical advantages for demanding industrial applications. Firstly, its exceptional precision and high-density analog input capabilities are paramount. With 16-bit conversion resolution, it accurately captures minute changes in sensor signals, ensuring data fidelity. Simultaneously, it provides up to 64 analog input channels (differential or single-ended), delivering high I/O density within a single VMEbus slot, which conserves space and reduces system cost, especially beneficial for large-scale analog monitoring.

Secondly, the module boasts high-speed scanning and flexible acquisition modes. With scan rates up to 100 kHz, the VMIVME-3122 can respond in real-time to rapidly changing industrial processes and capture transient events. Its support for various scanning modes (e.g., autoscan, random access) and multiple trigger modes (software, external, timer) allows for flexible data acquisition strategies tailored to specific application needs, whether continuous monitoring or burst-mode acquisition.

Thirdly, its intelligent data handling minimizes host CPU involvement. This board is designed with “intelligence” featuring dual-ported data buffers, a Programmable Gain Amplifier (PGA), and on-board timers/interrupters. This enables autonomous data acquisition, gain adjustment, and data storage, significantly reducing the host VMEbus CPU’s overhead. The host is only interrupted when a buffer is full or a specific condition is met, thereby enhancing the overall system’s real-time responsiveness and processing efficiency.

Furthermore, the VMIVME-3122 provides robust signal conditioning and broad compatibility. Not only can it directly handle voltage signals, but it is also designed for direct interfacing with VMIC’s line of signal conditioning boards. This allows for convenient connection to common industrial sensors like thermocouples, RTDs, and strain gauges, simplifying system integration. Its programmable gain and selectable input ranges further extend its adaptability to diverse signal types.

Finally, its high reliability and rugged industrial design are foundational. As an industrial-grade product from GE/VMIC, the VMIVME-3122 adheres to stringent industrial standards, employing high-quality components and a robust design that can withstand harsh industrial environments, including wide temperature ranges, vibration, shock, and electromagnetic interference. This inherent reliability ensures stable and long-term operation, reducing downtime and maintenance costs for critical industrial systems.

应用领域

你问这 GE VMIVME-3122 这种高性能的模拟-数字转换器能用在哪儿？兄弟，它能施展拳脚的地方那可太多了，凡是对模拟量信号的高精度、高速率采集有需求的工业场景，它都是个“得力干将”！

工业自动化与过程控制： 这是它的主战场！在大型工厂的DCS（分布式控制系统）或PLC（可编程逻辑控制器）系统中，VMIVME-3122 用于：

实时监测生产过程参数： 如温度、压力、流量、液位、PH值等，确保过程稳定在最佳状态。

质量控制： 采集产品生产过程中的模拟量数据，进行实时质量分析和控制。

设备状态监测： 采集机械设备的振动、温度等模拟量信号，用于预测性维护和故障诊断。

电力和能源管理： 在发电厂、变电站、智能电网等场景，用于：

发电机组状态监测： 采集发电机、汽轮机的各种模拟量，如轴瓦温度、振动、转子位移等。

输配电系统监测： 实时监测电压、电流、功率等模拟量，进行负载管理和故障分析。

测试测量与实验室自动化： 在各种工业测试台、实验室自动化、产品寿命测试、航空航天和汽车测试等领域，GE VMIVME-3122 用于：

高精度数据采集： 连接各种精密传感器，进行实验数据的高速、高精度采集。

动态测试： 捕捉快速变化的模拟信号，分析瞬态响应。

多点温度/应力/振动监测： 同时采集大量通道的数据，用于复杂结构的分析。

训练模拟器： 在飞行模拟器、工业设备操作模拟器等场景，需要高保真地模拟各种传感器反馈，VMIVME-3122 可以提供大量、实时的模拟量输入。

航空航天和军事： 在机载系统、地面测试设备、雷达系统等，需要对各种环境参数、飞行状态参数进行精确采集和分析，VMIVME-3122 的高可靠性和高精度使其成为理想选择。

总之，只要你的工业系统需要对大量的模拟量信号进行高速、高精度、多功能的数字化采集，并且搭建在VMEbus架构上，那么 GE VMIVME-3122 就是一个非常理想且可靠的解决方案。

相关产品

跟 GE VMIVME-3122 这种高性能的模拟-数字转换器“联手”的兄弟伙儿可不少，它通常是GE或第三方集成商的VMEbus自动化系统中的一个核心组件。以下是一些可能与之相关联的产品或组件：

GE VMEbus 单板计算机 (SBC) / 主控器： VMIVME-3122 是一个从属I/O模块，它需要插入到兼容的VMEbus单板计算机（SBC）或主控制器上才能工作。这些SBCs是整个VMEbus系统的“大脑”，负责运行操作系统和高级控制逻辑，并处理从 VMIVME-3122 获取的数字数据。例如，GE的VMIVME-7xxx系列CPU板，如VMIVME-7658、VMIVME-7452等。

VMIC信号调理板： VMIVME-3122 设计为可直接与VMIC的信号调理板配合使用。这些板卡通常用于将热电偶、RTD（电阻温度探测器）、应变计等各种工业传感器输出的微弱或特殊信号，转换为 VMIVME-3122 可接受的标准电压或电流范围。例如，VMIC的VMIVME-34xx系列模拟多路复用器/信号调理板。

VMEbus I/O模块（其他类型）： 除了模拟量输入，VMEbus系统通常还会包含其他类型的I/O模块，如数字量输入/输出模块、计数器/定时器模块等，与 VMIVME-3122 共同构成完整的I/O子系统。

VMEbus机箱和背板： VMIVME-3122 需要插入VMEbus标准机箱的VMEbus背板中才能正常工作和通信。机箱提供电源、冷却和模块安装空间。

工业电源模块： 整个VMEbus系统都需要稳定可靠的工业电源供电，包括为 VMIVME-3122 及其所有模块供电。

各种工业传感器： 包括温度传感器（热电偶、RTD）、压力传感器、流量计、振动传感器、应变计等，它们是 VMIVME-3122 的数据源。

操作系统和软件开发工具： 为了开发和运行在VMEbus主机上与 VMIVME-3122 交互的应用程序，需要兼容的实时操作系统（如VxWorks、LynxOS、嵌入式Linux）以及相应的驱动程序、API库和开发环境。

SCADA/HMI系统： VMIVME-3122 采集的数字化数据和处理状态通常会通过VMEbus主机传递到上位机的SCADA（监控与数据采集）系统或HMI（人机界面）进行显示、趋势分析和操作员控制。
