GE VMIVME-2540 智能计数器/控制器 – VMEbus系统高精度数字I/O！

描述

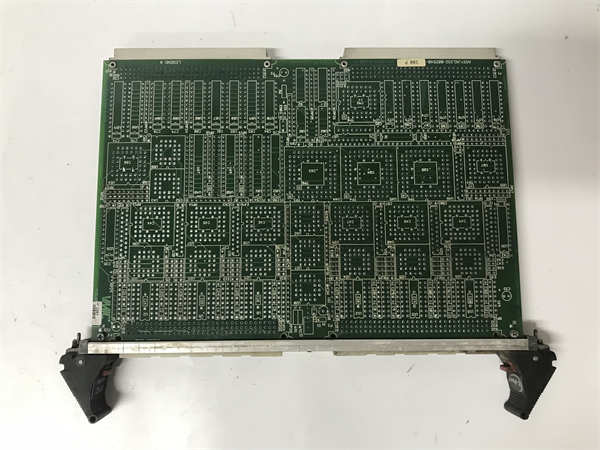

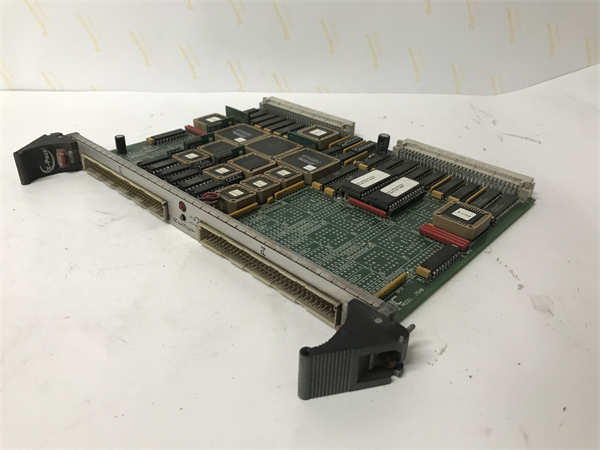

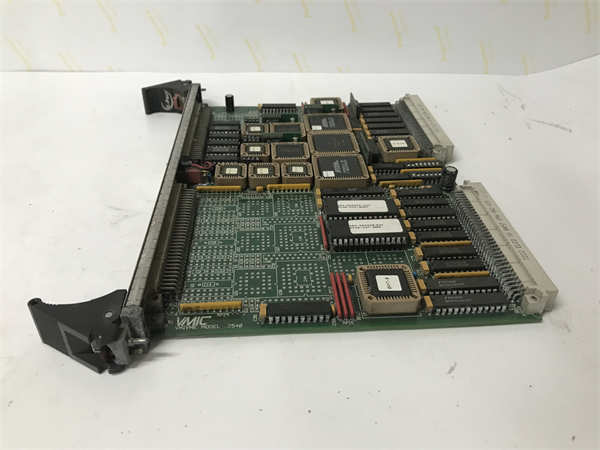

GE VMIVME-2540 是一款24通道的智能计数器/控制器 (Intelligent Counter/Controller – ICC)，专为VMEbus系统设计。它集成了高性能的计数器和波形合成功能，支持事件计数、频率测量、周期/脉冲宽度测量、正交位置测量，以及方波/脉冲序列生成等多种数字量输入输出功能。通过板载CPU（如68HC000），VMIVME-2540 能够自主执行预编程的功能，并将数据缓冲在共享内存中，显著减轻VMEbus主机的负担，是工业自动化、运动控制、测试测量和精密机械控制等领域实现高精度数字信号处理的关键模块。

VMIVME-2540 产品概述

兄弟，咱今天聊的这个 GE VMIVME-2540，那可是在工业自动化领域里，专门干“细活”的“专家”！它是由通用电气（GE）出品，属于VMIC/GE Fanuc系列，是一款高性能的24通道智能计数器/控制器 (Intelligent Counter/Controller – ICC)，专门插在VMEbus系统里干活。

你别小看这块板子，它的“智商”可不低！VMIVME-2540 内置了一颗68HC000 CPU，这颗CPU可不是摆设，它能自主管理24个数字通道的测量和控制任务。一旦你通过VMEbus主机对它进行编程，它就能自动地执行各种复杂的计数、测量和生成功能，而无需主CPU的频繁干预。这大大减轻了主系统的处理负担，让整个控制系统更加高效和实时。

这块 GE VMIVME-2540 的核心功能在于其高精度的数字信号测量和生成能力。它拥有六个可编程的系统定时控制器（STC），每个STC提供四个高速计数器/波形合成接口，加起来就是24个通道的强大功能。具体能干啥呢？

事件计数： 能够统计高达40亿次的事件，对于生产线的合格品计数、设备动作次数统计等非常有用。

频率测量： 精度高，能测量从超低频到2.5 MHz的信号频率，比如测量电机转速、振动频率等。

周期/脉冲宽度测量： 精确到纳秒级别的脉冲周期和宽度测量，是分析信号特性和设备状态的关键。

正交位置测量： 对于连接正交编码器（Quadrature Encoder）进行精确的位置和速度测量，比如在机器人、数控机床、升降机等应用中，这是必不可少的功能。

方波/脉冲序列生成： 不仅仅能测量，还能主动发出控制信号，比如生成精确的PWM波形来控制电机速度，或者作为定时器的脉冲输出。

离散输出： 提供24路离散输出，可编程控制电压，用于驱动继电器、指示灯或其他低功率执行器。

所以说，GE VMIVME-2540 不仅仅是一个简单的I/O卡，它是一个智能化的数字信号处理和控制中心，能够为你的工业系统提供精确、高效的数字量交互能力，确保生产过程的精确控制和数据采集的可靠性。

VMIVME-2540 技术规格

由于GE VMIVME-2540可能存在多个具体型号或配置版本（例如VMIVME-2540-000001, VMIVME-2540-300），以下参数是根据其通用功能和典型配置进行归纳的。详细和精确的参数，请务必参考GE官方的原始产品手册或数据表。

参数名称	参数值 (通用或推测)
产品型号	VMIVME-2540 (通用名称，具体型号可能带有后缀)
制造商	General Electric (GE) / GE Intelligent Platforms (前VMIC产品线)
产品类型	智能计数器/控制器 (Intelligent Counter/Controller – ICC)
总线类型	VMEbus ( slave I/O module)
板载CPU	68HC000 CPU (通常15 MHz)
板载内存	64 KB EPROM (固件), 128 KB SRAM (零等待状态)
通道数量	24个数字量通道 (可配置为测量或生成功能)
测量功能：
事件计数	最高可达4 Giga Events
频率测量	0.0076 Hz 至 2.5 MHz (16-bit/32-bit计数器模式)
周期/脉冲宽度测量	400 ns 至 8.5899 x 10^6 s (32-bit浮点); 400 ns 至 858 s (32-bit无符号整数)
正交位置测量	支持sin/cos输入，最高1 MHz，32位计数器，带限位/模数检查
计时器/周期性VMEbus中断	0.0076 Hz 至 1,000 Hz
生成功能：
方波/脉冲序列生成	0.0076 Hz 至 2.5 MHz
频率分频	支持
数字输出	24路离散输出 (12位分辨率, +/- 10V, 10mA 源/吸电流)
输入/输出连接	高密度前面板连接器 (支持差分和单端信号电平)
VMEbus接口	从属I/O，VMEbus地址空间A32或A24 (通过DIP开关配置)
VMEbus中断	支持2个可配置的IRQ级别，8位中断向量
数据格式	测量和生成模式符合ANSI/IEEE 754-1985 32位浮点算术；整数模式支持补码和无符号算术
供电	VMEbus总线供电
工作温度	工业级标准（具体范围需查阅官方手册）
兼容软件	通常与VMEbus主机上的实时操作系统（如VxWorks）和相关I/O驱动程序兼容

Export to Sheets

主要特点和优势

兄弟，这块 GE VMIVME-2540 智能计数器/控制器，能在工业自动化领域“吃得开”，那真是靠着它几把绝活：

首先，强大的智能处理能力，解放主机CPU：这可是它的“杀手锏”！VMIVME-2540 内置了专门的CPU（比如68HC000）和系统定时控制器（STC）。这意味着它不仅仅是一个简单的I/O模块，它能够自主执行复杂的计数、测量和生成任务，并将处理后的数据缓冲在自己的内存中，只在关键时刻中断VMEbus主机。这就大大减轻了主CPU的负担，让主机可以专注于更高级的控制逻辑，提升了整个VMEbus系统的实时性和效率。

其次，高精度、多功能数字量测量：这块板子在数字量测量方面简直是个“多面手”。无论是高速的事件计数（高达4 Giga Events），还是超宽范围的频率和周期测量（从毫赫兹到兆赫兹），亦或是对机械运动至关重要的正交编码器位置测量，它都能提供极其精准的数据。这种精度和多样性，对于需要精确控制和反馈的应用场景来说，是无价之宝。

再来，灵活的数字信号生成能力：VMIVME-2540 不仅能接收信号，还能主动生成信号。它能输出精确的方波或脉冲序列，用于驱动步进电机、控制PWM信号，或者作为定时器的外部触发。这种双向的数字交互能力，让它在复杂的自动化控制系统中，扮演着既是“侦察兵”又是“执行者”的角色。

还有，坚固耐用的工业级设计：作为GE/VMIC的产品，VMIVME-2540 继承了工业级产品的“皮实”基因。它采用高品质的元件和严谨的电路设计，能够承受宽温度范围、振动、冲击以及电磁干扰等恶劣的工业环境。这种高可靠性确保了模块在连续运行中的稳定性和长期使用寿命，大大降低了维护成本和意外停机的风险。

最后，VMEbus系统的无缝集成与兼容性：VMIVME-2540 作为VMEbus的从属I/O模块，能够与各种VMEbus主板、CPU模块无缝集成。它通过简单的内存映射接口与主机通信，并支持VMEbus中断，这使得系统集成和软件开发都变得相对简单。它能直接利用VMEbus系统成熟、稳定的架构，为现有VMEbus系统提供强大的数字量扩展能力。

The GE VMIVME-2540 Intelligent Counter/Controller offers several key advantages for industrial automation applications. Firstly, its powerful on-board intelligence significantly offloads the host CPU. Equipped with a dedicated 68HC000 CPU and System Timing Controllers (STCs), the VMIVME-2540 can autonomously execute complex counting, measurement, and generation tasks, buffering data in shared memory and only interrupting the VMEbus host when critical events occur. This reduces host processing burden, improving the overall real-time performance and efficiency of the VMEbus system.

Secondly, it provides high-precision and versatile digital measurement capabilities. This module is a multi-talented performer, capable of high-speed event counting (up to 4 Giga events), wide-range frequency and period measurement (from millihertz to megahertz), and crucial quadrature encoder position measurement for motion control applications. This combination of precision and functionality is invaluable for applications requiring accurate feedback and analysis of digital signals.

Thirdly, the VMIVME-2540 features flexible digital signal generation. Beyond just measurement, it can actively generate precise square waves or pulse trains, which are essential for driving stepper motors, controlling PWM signals, or providing accurate timing triggers. This bidirectional digital interaction capability allows it to act as both a sensor interface and a control actuator within complex automation systems.

Moreover, its rugged industrial-grade design ensures high reliability. As a GE/VMIC product, the VMIVME-2540 is built with robust components and designed to withstand harsh industrial environments, including wide temperature variations, vibration, shock, and electromagnetic interference. This durability guarantees stable and continuous operation, minimizing downtime and maintenance costs.

Finally, the module offers seamless integration and compatibility within VMEbus systems. As a VMEbus slave I/O module, the VMIVME-2540 integrates effortlessly with various VMEbus CPU boards. Its memory-mapped interface and VMEbus interrupt support simplify system integration and software development, allowing users to leverage the established and reliable VMEbus architecture for powerful digital I/O expansion.

应用领域

你问这 GE VMIVME-2540 这种24通道的智能计数器/控制器能用在哪儿？兄弟，它能施展拳脚的地方那可太多了，凡是对数字量信号的高精度测量、高速计数、以及精确脉冲控制有需求的工业场景，它都是个“得力干将”！

运动控制和机器人： 这是它的主战场之一！VMIVME-2540 可以连接各种正交编码器，精确测量电机轴的转动位置、速度和加速度，从而实现机器人手臂的精准定位、数控机床的精密加工、以及各种自动化设备的同步控制。

工业自动化和生产线： 在自动化生产线上，它能用于：

产品计数： 高速、精确地统计流过生产线的产品数量。

速度检测： 测量传送带、生产机械的速度。

长度测量： 通过编码器或脉冲计数，精确测量材料的长度。

脉冲控制： 生成精确的脉冲信号，控制步进电机、伺服驱动器或其他脉冲驱动设备。

测试测量和实验室自动化： 在各种工业测试台、质量检测设备和自动化实验室中，GE VMIVME-2540 用于：

频率响应测试： 精确测量各种传感器的频率输出。

信号生成： 生成标准脉冲或方波信号，作为测试激励源。

数据采集： 高速采集数字量事件和时间信息。

汽车工业测试： 在汽车的制动系统测试、变速箱测试、发动机转速测量（转速计）等场景，VMIVME-2540 可以提供高精度的计数和频率测量功能。

电梯和起重机控制： 在电梯和大型起重机等需要精确位置和速度控制的场合，它能连接编码器，实现精准的上下移动和定位。

X-Y平台和自动化光学检测： 在需要二维精确移动的X-Y平台和精密光学检测设备中，VMIVME-2540 能配合编码器实现微米级的定位控制和高速数据采集。

总之，只要你的工业系统需要对数字量信号进行高速、高精度、多功能的测量和控制，并且搭建在VMEbus架构上，那么 GE VMIVME-2540 就是一个非常理想且可靠的解决方案。

相关产品

跟 GE VMIVME-2540 这种智能计数器/控制器“联手”的兄弟伙儿可不少，它通常是GE或第三方集成商的VMEbus自动化系统中的一个关键组件。以下是一些可能与之相关联的产品或组件：

GE VMEbus 单板计算机 (SBC) / 主控器： VMIVME-2540 是一个从属I/O模块，它需要插入到兼容的VMEbus单板计算机（SBC）或主控制器上才能工作。这些SBCs是整个VMEbus系统的“大脑”，负责运行操作系统和高级控制逻辑。例如，GE的VMIVME-7xxx系列CPU板，如VMIVME-7658，VMIVME-7452等。

VMEbus I/O模块： 除了计数器/控制器，VMEbus系统通常还会包含其他类型的I/O模块，例如：

模拟量输入/输出模块： VMIVME-2540-000001在某些资料中也提及模拟输入能力，但主要定位仍是计数/控制。其他如VMIC的模拟量模块用于电压、电流等模拟信号采集。

数字量输入/输出模块： 用于通用开关量信号的采集和输出。

VMEbus机箱和背板： VMIVME-2540 需要插入VMEbus标准机箱的VMEbus背板中才能正常工作和通信。机箱提供电源、冷却和模块安装空间。

工业电源模块： 整个VMEbus系统都需要稳定可靠的工业电源供电，包括为 VMIVME-2540 及其所有模块供电。

正交编码器 (Quadrature Encoders)： 这是 VMIVME-2540 进行位置和速度测量的主要输入设备，如旋转编码器或直线编码器。

工业传感器： 各种光电开关、接近开关、霍尔传感器等，可以作为事件计数或频率测量的输入源。

执行器： VMIVME-2540 的离散输出可用于直接或间接（通过继电器）控制电机、阀门、指示灯等执行器。

操作系统和软件开发工具： 为了开发和运行在VMEbus主机上与 VMIVME-2540 交互的应用程序，需要兼容的实时操作系统（如VxWorks、LynxOS、嵌入式Linux）以及相应的驱动程序、API库和开发环境。

SCADA/HMI系统： VMIVME-2540 采集的数据和控制状态通常会通过VMEbus主机传递到上位机的SCADA（监控与数据采集）系统或HMI（人机界面）进行显示、趋势分析和操作员控制。
