GE VMIPMC-5565 | PMC载板接口模块 | VME/VXS系统高速数据采集解决方案

描述

关键技术规格

• 产品型号: VMIPMC-5565
• 制造商: GE Intelligent Platforms（通用电气智能平台事业部）
• 所属系统: VME64x / VXS 嵌入式计算平台（常用于国防、电力仿真、工业自动化）
• 主总线接口: VME64x（2eSST, 32/64-bit, A32/D64），兼容 ANSI/VITA 1.1-1997
• 子卡接口: 单槽 PCI Mezzanine Card (PMC)，符合 IEEE P1386.1 标准
• PCI总线支持: 32-bit, 33/66 MHz PCI，支持主/从模式
• 供电能力: 向PMC子卡提供 +3.3V、+5V、±12V（依VME背板能力），最大功率 ≥ 25 W
• 机械规格: 6U VME 尺寸（233.35 mm × 160 mm），标准导轨安装
• 工作温度: 0°C 至 +60°C（商业级），可选扩展温度版本（-40°C 至 +70°C）
• 诊断功能: 前面板LED指示VME总线活动、PMC电源状态及故障告警

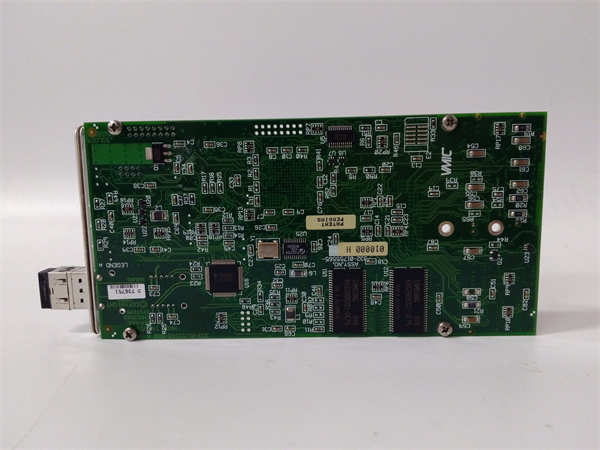

GE VMIPMC-5565

功能定位与应用场景分析

VMIPMC-5565 是 GE 针对 基于VME架构的高性能嵌入式系统 设计的标准化载板解决方案。其核心作用是将成熟的VME主控平台（如单板计算机SBC）与灵活的PMC功能子卡（如高速ADC/DAC、千兆以太网、光纤通道、FPGA协处理器）无缝集成，实现“通用计算 + 专用I/O”的混合架构。

在电力系统实时仿真（如RTDS、HYPERSIM）、雷达信号处理、工业过程控制等场景中，用户常需在既有VME机箱内扩展特定功能，而无需更换整个控制器。VMIPMC-5565 通过提供标准PCI到VME的桥接，使用户可复用大量商用PMC模块（如GE、Condor、Acromag等厂商产品），显著降低开发成本与周期。其价值不仅在于硬件连接，更在于 保障系统长期可维护性与技术延续性——尤其对于已部署10–20年的关键基础设施。

典型应用场景包括：

• 场景一：在电力系统数字物理混合仿真平台中，VMIPMC-5565搭载高速模拟输入PMC卡，实时采集物理装置信号并馈入仿真模型
• 场景二：用于军用雷达后端处理机，扩展多通道光纤PMC卡，实现VME主控与射频前端的数据高速交互
• 场景三：在老旧工业控制系统升级中，通过VMIPMC-5565接入现代通信PMC（如IEC 61850网卡），使VME控制器具备智能变电站接入能力

质量标准与测试流程

我们深知，一块载板的电气完整性缺陷可能导致PMC子卡无法识别、数据丢包甚至系统崩溃。因此，针对 VMIPMC-5565，我们执行以下专业验证流程：

• 外观与清洁：检查VME连接器金手指无氧化、PMC插槽无异物，确认PCB无裂痕、电容无老化迹象。
• 上机实测：将模块安装于真实VME64x机箱（如GE SBS VP7110 SBC + VME机架），加载Linux/VxWorks驱动，验证VME总线枚举与PCI资源分配。
• 功能诊断：
  • 插入标准PMC子卡（如千兆以太网卡），测试PCI链路训练成功、驱动加载正常
  • 验证VME对PMC BAR空间的读写访问（使用devmem或专用工具）
  • 测试PMC子卡在满带宽下的数据吞吐稳定性（≥ 100 MB/s持续传输）
• 电源完整性测试：使用示波器监测PMC供电轨纹波（≤ 50 mVpp），并在子卡满载时验证电压跌落（< 5%）
• 质保承诺：仅当载板通过全部总线与子卡协同测试后，才附带测试日志与PCI配置空间截图出库，并提供12个月功能性质量保证，覆盖桥接失效、电源异常及兼容性问题。

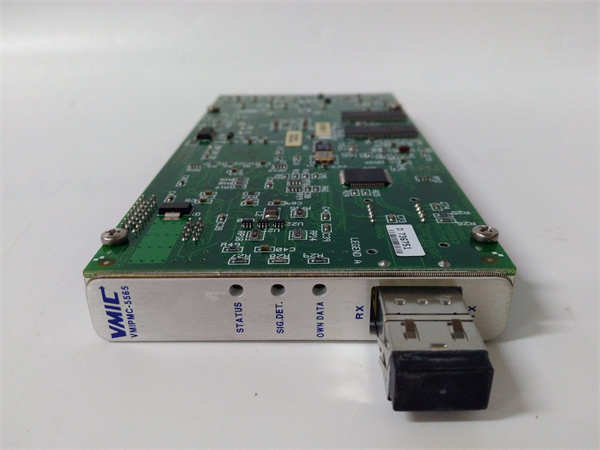

GE VMIPMC-5565

兼容性与升级路径

为确保 VMIPMC-5565 在您的系统中可靠运行，请务必核对以下关键信息：

• PMC子卡兼容性：并非所有PMC卡都可在VME环境下正常工作。需确认子卡支持 PCI主/从模式 且不依赖PCIe或PCI-X特性。我们可提供已验证的兼容子卡清单（如GE PMC-GESN、Acromag IP470等）。
• VME系统资源：请确认您的VME机箱提供足够的 +3.3V/+5V 电流余量，并预留连续的地址空间与中断向量。
• 固件与驱动：VMIPMC-5565本身无固件，但需操作系统加载正确的PCI桥驱动（如Linux中的vme_bridge或VxWorks BSP支持）。
