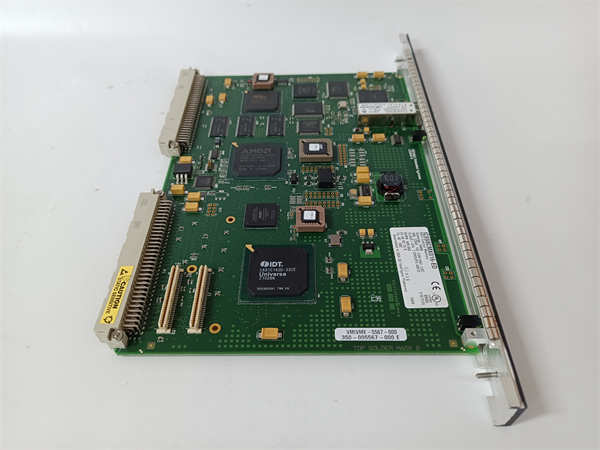

GE VMIC VMIVME-5567-000 – 25MB/s 高带宽，分布式控制系统性能加速器！

描述

VMIVME-5567-000  350-005567-000 是 GE 旗下 VMIC（VersaModule Integrated Control）公司在 VME 总线时代留下的实时通信经典之作。它本质上是一款高性能的反射内存模块，彻底颠覆了传统通过以太网或串行通信进行多处理器数据交换的低效模式。反射内存技术的核心理念是让网络中的所有处理器节点感觉它们在共享同一块内存。当一个节点（比如一个 VME CPU 板卡）向本地 VMIVME-5567-000 的内存区域写入数据时，模块内置的高速引擎会立即通过专用的高速链路，将这些数据以广播形式复制并“反射”到所有联网节点的反射内存中。

这款模块在系统中的定位是“零协议栈”实时数据同步器。它无需操作系统干预、无需复杂的网络协议栈（Protocol Stack）处理，直接在硬件层面实现数据的快速复制。这种机制带来的核心优势是通信延迟可以降低到微秒级别，比常见的工业以太网快上百倍。在那些对时间精度要求极高的应用中，如复杂的硬件在环（HIL）仿真、大规模的分布式运动控制或航空发动机测试，VMIVME-5567-000 提供了唯一可行的、具有确定性（Determinism）的高速数据传输解决方案。它通常采用坚固的单槽 6U VME 板卡形式，适应严苛的工业和军工环境，是构建长生命周期、高可靠性实时系统的核心组件。

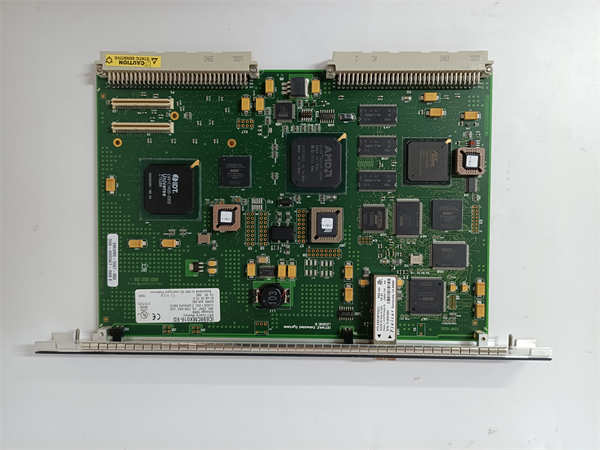

VMIVME-5567-000 350-005567-000 E GE

VMIVME-5567-000 技术规格

主要特点和优势

VMIVME-5567-000 的价值，在于它解决了一个工业控制领域长期的“痛点”：多处理器间的实时、确定性通信。

👑 突破性的微秒级通信延迟：

传统网络通信，无论是 Profinet 还是 EtherNet/IP，其延迟往往在毫秒级（Milliseconds），且容易受网络负载影响而产生抖动（Jitter）。而 VMIVME-5567-000 通过纯硬件机制，将通信延迟降至微秒级（Microseconds），并且具备绝对的确定性。这种性能在需要精确时间同步的多轴运动控制、实时数据融合或复杂的控制回路中是无法替代的。它意味着系统能够以最高的精度响应工业现场的每一个变化。

🧠 架构简化与编程效率提升：

反射内存网络极大地简化了分布式系统的软件架构。工程师无需处理复杂的网络协议栈，通信操作被简化为对本地内存地址的简单读/写，就像操作本地变量一样。这种编程上的便利性，使得开发人员能够将精力集中在控制逻辑本身，而不是耗费在通信层面的调试上，从而显著加速了项目的集成和部署。

🛡️ 高抗噪性和系统隔离：

VMIVME-5567-000 模块，尤其是采用光纤连接的版本，提供了完全的电气隔离（Galvanic Isolation）。这在多节点分布于不同控制柜、存在复杂接地问题或高电磁干扰的工业环境中，是保证数据完整性和系统可靠性的关键。光纤传输不仅提供了高带宽，同时也彻底消除了地环路（Ground Loop）问题，确保 350-005567-000 采集和同步的数据干净、可靠。

English Content: Core Features and Technical Excellence

The VMIC VMIVME-5567-000 (P/N 350-005567-000) module is the definitive solution for high-speed, deterministic data exchange within VME-based distributed systems. Utilizing proprietary Reflective Memory technology, this VMEbus board is engineered to eliminate the latency and non-determinism associated with traditional network protocols. Data written to the local memory of the VMIVME-5567-000 is instantaneously and automatically replicated to the memory of all other networked nodes.

The module’s premier feature is its delivery of Microsecond-Level Latency ($< 10 \mu\text{s}$ typical), providing a significant competitive edge in real-time applications where millisecond delays are unacceptable. This speed, combined with its inherent Determinism, is vital for ensuring precise temporal synchronization in complex control loops and Hardware-in-the-Loop (HIL) Simulators. Furthermore, the adoption of fiber optic links in the VMIVME-5567-000 design ensures High Noise Immunity and complete Electrical Isolation between control nodes, safeguarding data integrity in electrically noisy environments common to aerospace, military, and heavy industrial settings. This robust architecture makes the VMIVME-5567-000 an ideal choice for high-availability, long-lifecycle systems.

应用领域

VMIVME-5567-000 因为其卓越的实时性，主要集中在以下几个高精尖领域：

航空航天与军事仿真：

用于构建大规模的全任务飞行模拟器、雷达信号处理系统以及武器系统的实时控制。这些系统需要多台计算设备（如 VME CPU）以毫秒以下级别共享姿态、传感器和控制数据，VMIVME-5567-000 是实现这种严格时间同步的黄金标准。

电力系统与大型物理实验：

在高压测试平台、粒子加速器控制系统或大型电网实时仿真模型中，需要高速采集和处理大量的并发数据。350-005567-000 能够确保各个数据采集单元和计算节点之间的数据一致性，保障实验或测试过程的数据有效性。

工业HIL与实时测试：

用于汽车电子（如 ECU）、轨道交通控制系统的硬件在环（HIL）测试台。通过 VMIVME-5567-000 连接仿真模型机和物理 I/O 接口机，实现零感延迟的实时数据交换，从而在实验室环境下对实物控制器进行高保真度的功能和性能测试。

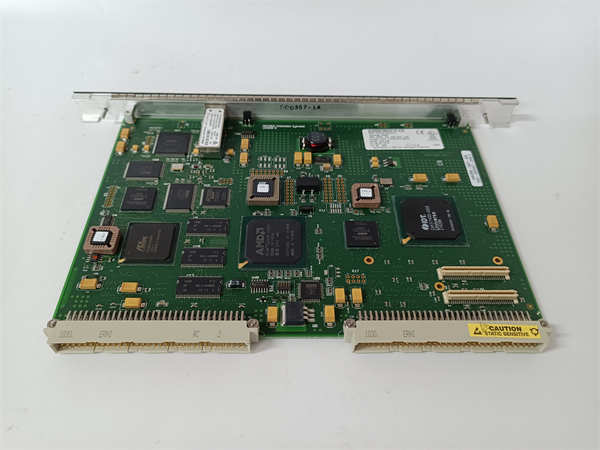

VMIVME-5567-000 350-005567-000 E GE

相关产品

VMIVME-5567-000 依赖于 VME 平台，其周边组件包括：

VMIVME-5565: VMIVME-5567-000 的同系列早期型号或不同速度版本，两者功能相似，但性能和配置有所不同。

VME Single Board Computers (SBCs): 任何 VME 架构的处理器板卡，如 VMIC 的 VMIVME-7807 或其他品牌的 VME CPU，都是反射内存网络的节点。

VME Chassis: VME 总线机箱，如 6U 规格的 VME-64x 机箱，是 VMIVME-5567-000 的载体。

Optical Transceiver Modules: VMIVME-5567-000 上用于光纤通信的光模块，需确保兼容性和传输距离。

Reflective Memory Driver Software: 必需的操作系统驱动和 API 库，用于用户程序对 VMIVME-5567-000 内存进行读写访问。

VMIVME-7660: VMIC 的其他 VME 平台 I/O 模块，可与 VMIVME-5567-000 所在的系统协同工作。

安装与维护

安装前准备: 安装 VMIVME-5567-000 模块时，必须确保整个 VME 机箱处于断电状态，并佩戴防静电（ESD）腕带。由于 VMIVME-5567-000 是 6U 单槽位 VME 卡，应将其平稳地插入 VME 背板的任意槽位（通常遵循系统设计要求）。最关键的是光纤或铜缆连接：检查连接器和线缆端面是否清洁无尘，任何污垢都可能造成信号衰减。连接光纤时，应避免过度弯曲，并确保其牢固锁定。安装完成后，应先对 VME 操作系统进行配置，加载 VMIVME-5567-000 的驱动程序，并使用诊断工具测试网络中所有节点间的连通性和延迟。

维护建议: VMIVME-5567-000 的核心价值在于其高速通信，因此维护的重点在于保证传输链路的健康。定期检查反射内存模块前面板的链路状态指示灯，确保所有网络连接均处于活动状态。如果系统出现数据同步问题，应首先检查光纤或铜缆的物理状况，包括连接器的紧固性。对于光纤系统，建议使用专业工具定期测量光功率，确保信号强度在厂商规定的范围内，防止由于光纤老化或污染导致的通信降级。
