GE VME-PMC-CADDY 是一款VMEbus载板，旨在扩展VMEbus系统以容纳最多两个单宽或一个双宽的PMC（PCI Mezzanine Card）模块。它通过内置的高性能VME-PCI桥接器（如Tundra Universe II CA91C142或Tsi148）实现VMEbus与PMC模块之间的高带宽连接，支持A32/D32地址空间和VME64扩展。这款载板是提升VMEbus系统I/O密度、增加功能多样性、简化系统集成并降低成本的理想解决方案，广泛应用于工业自动化、过程控制、测试测量等领域。

VME-PMC-CADDY 产品概述

兄弟，聊到 GE VME-PMC-CADDY 这块板子，那可是VMEbus系统里头的“扩容高手”！在工业自动化领域，VMEbus系统以其高可靠性和实时性，至今仍是许多关键应用的基石。然而，随着技术发展，PCI Mezzanine Card (PMC) 以其小巧、高性能、高带宽的优势，带来了更灵活的功能扩展。GE VME-PMC-CADDY 的使命，就是将这两种成熟的技术完美融合，让你的VMEbus系统焕发新生。

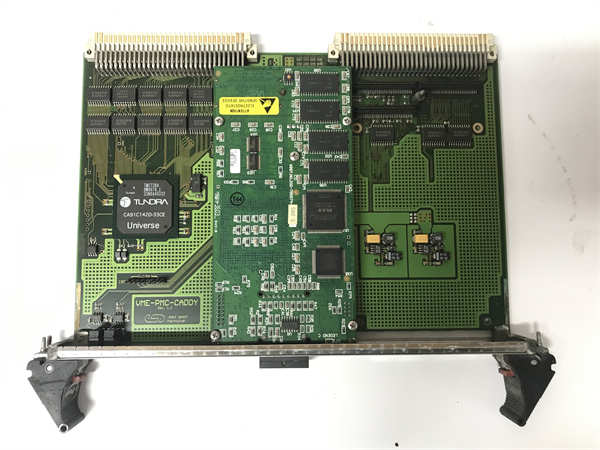

这块载板，顾名思义，就像一个“夹层卡托架”，能够让你在原有的VMEbus插槽上，方便地插入最多两个单宽或一个双宽的PMC模块。它内部集成了一颗强大的VME-PCI桥接芯片（例如Tundra Universe II CA91C142或Tsi148），这颗芯片就是连接VMEbus和PMC模块PCI总线的“高速公路”，确保两者之间的数据传输带宽充足，响应迅速。

通过 VME-PMC-CADDY，你的VMEbus系统可以轻松增加各种PMC模块带来的功能，比如高速数据采集卡、多通道串行通信卡、FPGA加速卡、视频处理卡等等。这意味着你可以在不更换VMEbus主板的情况下，大幅提升系统的I/O密度和处理能力，实现低成本、高效率的系统升级。它支持VME64扩展，具备主从功能，并且设计上考虑了低功耗和易于散热，确保在严苛的工业环境中也能稳定可靠地运行。可以说，GE VME-PMC-CADDY 就是为那些追求性能、灵活性和成本效益的工业自动化项目量身打造的。

VME-PMC-CADDY 技术规格

参数名称	参数值
产品型号	VME-PMC-CADDY
制造商	General Electric (GE) / 相关合作伙伴
产品类型	VMEbus PMC载板 (VME-Carrier Board for PMC Modules)
VMEbus接口	VME64兼容，符合IEEE 1014 Rev. D和IEC 603-xx标准
PCI桥接芯片	Tundra Universe II CA91C142 或 Tsi148 (33 MHz 或更高)
PCI总线	32位 / 64位可选，33 MHz 或更高
PMC插槽	2个PMC插槽 (单宽PMC模块) 或 1个PMC插槽 (双宽PMC模块)
PMC标准兼容	IEEE P1386/Draft 2.0 或 IEEE Std 1386-2001 (具体版本可能因批次而异)
PMC I/O路由	PMC I/O信号可路由到VMEbus P2连接器 (支持多种P2引脚分配方案，如-32P2)
VMEbus功能	主/从功能，支持4级仲裁器 (作为主控时)
VMEbus中断	支持7条中断请求线
地址空间	VME A32/D32 (VMEbus地址和数据宽度)
供电	VMEbus总线供电 (+3.3V, +5V, ±12V)
LED指示灯	通常有LED指示VMEbus中断请求和VMEbus访问
工作温度	工业级（如0°C至+60°C，或更宽范围的坚固型版本，具体需查阅）
散热设计	低功耗设计，易于冷却
前后面板	前面板提供PMC模块面板开口，附带未占用插槽盲盖；部分版本支持P2后I/O
兼容操作系统	VxWorks, OS-9 等实时操作系统
认证	符合CE等工业标准



主要特点和优势

兄弟，这块 GE VME-PMC-CADDY 载板，能在工业自动化领域占有一席之地，那绝不是偶然，而是靠着它实打实的几个硬核优势：

首先，强大的系统扩展能力：这是它最核心的价值。通过 VME-PMC-CADDY，你可以在不更换现有VMEbus系统架构的前提下，轻松地增加多达两块高性能PMC模块。这意味着你的系统可以快速集成最新的功能，比如多通道高精度数据采集、复杂运动控制、专用通信接口、FPGA加速处理等。这种模块化的扩展方式，大大提升了系统的灵活性和可升级性，让你的老系统也能焕发新生。

其次，高性能VME-PCI桥接：GE VME-PMC-CADDY 内置了业界标准的VME-PCI桥接芯片（如Tundra Universe II），这可不是简单的连接器，而是一条高速数据通道。它确保了VMEbus和PMC模块PCI总线之间的高带宽、低延迟数据传输，最高可支持32位/33MHz或64位/66MHz的PCI总线操作，以及A32/D32的VMEbus地址空间。这对于需要处理大量数据或对实时性有高要求的工业应用来说，至关重要。

再来，简化系统集成与维护：有了这款载板，你可以将不同功能的PMC模块集中在一个VMEbus插槽中，大大减少了VMEbus插槽的占用，并简化了布线和系统架构。PMC模块的I/O信号可以方便地路由到VMEbus P2连接器，方便与背板连接。此外，其模块化设计也使得故障排查和维护变得更加容易，只需更换相应的PMC模块或载板即可。

还有，高可靠的工业级设计：作为GE旗下的工业产品，VME-PMC-CADDY 秉承了工业级设计的严谨性。它通常采用低功耗设计，并考虑了良好的散热性能，确保在恶劣的工业环境（如宽温度范围、振动、电磁干扰）下也能稳定可靠地运行。很多产品都经过了严格的工业应用验证，提供了LED指示灯便于状态监控，这些都大大增强了其在关键任务中的可靠性。

最后，成本效益高，保护现有投资：对于已经投资VMEbus系统的企业来说，GE VME-PMC-CADDY 提供了一种极具成本效益的升级路径。你无需替换整个VMEbus机架和核心控制器，只需通过添加PMC模块和这款载板，就能为系统注入新的活力，引入更先进的技术和功能，有效保护了你前期在VMEbus系统上的巨大投资。

The GE VME-PMC-CADDY distinguishes itself in industrial automation as a highly versatile and robust VMEbus PMC carrier board. Its primary strength lies in its exceptional system expansion capability, allowing VMEbus systems to seamlessly integrate up to two single-width or one double-width PMC (PCI Mezzanine Card) modules. This modularity empowers users to easily add cutting-edge functionalities such as high-speed data acquisition, advanced motion control, specialized communication interfaces, or FPGA-based acceleration, without necessitating a complete overhaul of their existing VMEbus infrastructure.

A key advantage is its high-performance VME-PCI bridging. The VME-PMC-CADDY incorporates industry-standard VME-PCI bridge chips (like the Tundra Universe II), ensuring a high-bandwidth, low-latency connection between the VMEbus and the PMC modules’ PCI bus. This robust data path supports a 32-bit/33MHz or 64-bit/66MHz PCI bus and A32/D32 VMEbus addressing, crucial for data-intensive and real-time industrial applications.

Furthermore, it significantly simplifies system integration and maintenance. By consolidating various PMC functionalities onto a single VMEbus slot, it optimizes slot utilization and streamlines cabling. The ability to route PMC I/O signals directly to the VMEbus P2 connector simplifies field connections. The modular design also facilitates easier troubleshooting and component replacement, thereby reducing system downtime.

The VME-PMC-CADDY is built with high reliability for industrial environments. Adhering to industrial-grade design principles, it features low power consumption and optimized thermal management, ensuring stable operation even under harsh conditions characterized by wide temperature fluctuations, vibrations, and electromagnetic interference. Its proven track record in diverse industrial applications, coupled with integrated status LEDs, underscores its dependability for mission-critical tasks.

Finally, this carrier board offers a cost-effective solution that protects existing investments. For organizations with significant investments in VMEbus systems, the GE VME-PMC-CADDY provides an economical upgrade path. It enables the adoption of newer technologies and expanded capabilities without the prohibitive cost of replacing entire VMEbus racks, thereby maximizing the longevity and utility of legacy systems.

应用领域

你问这 GE VME-PMC-CADDY 这种VMEbus PMC载板能用在哪儿？兄弟，它的应用场景那可太广了，只要是用到VMEbus系统，并且需要扩展功能、提升性能的工业、军事、航空航天等领域，它都能大显身手。

工业自动化与过程控制： 在大型工厂的DCS（分布式控制系统）或PLC（可编程逻辑控制器）系统中，VMEbus架构仍然广泛存在。VME-PMC-CADDY 可以用于集成各种专用的PMC模块，例如：

高精度数据采集模块： 用于实时采集生产线上的模拟量或数字量数据。

多通道串行通信模块： 连接大量的现场仪表、智能设备或SCADA系统。

运动控制模块： 精准控制机器人、数控机床等自动化设备。

机器视觉处理模块： 进行产品质量检测、缺陷识别等。

电力和能源管理： 在发电厂、变电站、智能电网等场景，VMEbus系统常用于继电保护、SCADA监控、能量管理等关键任务。GE VME-PMC-CADDY 可以扩展系统，增加新的通信接口、计算能力或数据存储功能，以适应智能电网的升级需求。

交通运输系统： 在轨道交通（地铁、高铁）的列车控制、信号系统，以及航空航天领域的飞行模拟器、地面测试设备等，VMEbus系统因其高可靠性而备受青睐。VME-PMC-CADDY 能够集成各种专用I/O、通信或计算PMC模块，满足复杂系统的实时控制和数据处理需求。

测试测量与仿真： 在工业测试台、实验室自动化、产品寿命测试等应用中，VMEbus系统常用于高精度的数据采集和控制。通过 VME-PMC-CADDY，可以方便地扩展PMC接口卡，实现各种传感器、执行器的连接和高性能数据处理。

军事与航空航天： 在舰载系统、雷达控制、机载任务计算机等严苛环境中，VMEbus因其坚固耐用和高可靠性而被广泛使用。GE VME-PMC-CADDY 可以在这些系统中集成定制的PMC模块，提供专用功能或增强计算能力，以满足国防工业的特殊需求。

总而言之，只要你有一个VMEbus架构的系统，并且想要在不彻底更新平台的前提下，通过添加标准化、高性能的PMC模块来提升其功能、性能和灵活性，那么 GE VME-PMC-CADDY 就是一个非常理想的解决方案。

相关产品

跟 GE VME-PMC-CADDY 这种VMEbus PMC载板关系密切的“兄弟伙儿”可不少，它通常是GE或第三方集成商的工业自动化或嵌入式系统中的一个关键“中间件”。以下是一些可能与之相关联的产品或组件：

GE VMEbus 单板计算机 (SBC) / 主控器： VME-PMC-CADDY 自身是一个载板，它需要插在兼容的VMEbus单板计算机或主控制器上才能工作。这些VME SBCs通常带有CPU、内存和VMEbus接口，是整个系统的“大脑”。例如，GE Fanuc的某些VMIVME系列的CPU板。

各种PMC模块： 这是 VME-PMC-CADDY 最核心的“搭档”。市场上有种类繁多的PMC模块，包括：

PMC模拟量/数字量I/O模块： 用于数据采集和控制。

PMC串行/以太网通信模块： 扩展通信端口。

PMC FPGA/DSP模块： 用于高性能计算或定制逻辑。

PMC图形/视频处理模块： 用于HMI或图像分析。

PMC存储模块： 扩展存储容量。

VMEbus机箱和背板： VME-PMC-CADDY 需要插入VMEbus标准机箱的VMEbus背板中才能正常工作和通信。

工业电源模块： 整个VMEbus系统都需要稳定可靠的工业电源供电，包括为 VME-PMC-CADDY 及其搭载的PMC模块供电。

操作系统和软件开发工具： 为了驱动 VME-PMC-CADDY 和其上的PMC模块，通常需要VMEbus兼容的实时操作系统（如VxWorks、LynxOS、LinuxRT等）以及相应的驱动程序、API库和开发环境。

GE Mark VIe 或其他DCS/PLC系统： 虽然 VME-PMC-CADDY 是通用PMC载板，但GE自家的DCS或PLC系统，特别是在需要VMEbus扩展的场合，可能会用到它作为标准化的I/O扩展或特定功能模块的载体。

安装与维护

安装前准备：兄弟，拿到 GE VME-PMC-CADDY 这块宝贝，别急着上手！安全永远是第一位的！ 你得确保你的VMEbus系统机箱电源已经彻底切断，并且经过多次确认，防止触电或短路。仔细阅读产品手册，了解 VME-PMC-CADDY 的安装步骤和任何必要的跳线（Jumper）设置。在操作任何电子设备时，务必佩戴防静电手环和手套，因为静电是电子元件的头号杀手。确认你选择的VMEbus插槽是兼容的，并且有足够的空间容纳载板和其上可能安装的PMC模块。同时，检查机箱的冷却系统是否正常工作，以确保良好的散热。

维护建议：这 GE VME-PMC-CADDY 是个工业级的硬汉，但适当的“伺候”能让它寿命更长，工作更稳定。

定期清洁： 保持机箱内部和模块表面的清洁，避免灰尘、油污和其他污染物堆积在模块上，这些会影响散热，甚至可能导致电气故障。

检查物理连接： 定期检查载板在VMEbus插槽中是否牢固，PMC模块是否插紧在 VME-PMC-CADDY 上，以及所有外部线缆连接是否可靠，没有松动或腐蚀。

温度与散热： 确保VMEbus机箱的散热系统（风扇、通风孔）正常运行，机箱内部温度保持在模块规定的工作温度范围内。过高的温度是电子元件损坏的主要原因之一。

状态监测： 留意 VME-PMC-CADDY 和其上PMC模块的LED指示灯，它们通常会显示电源状态、总线活动或故障信息。如果发现异常指示，及时参考手册进行故障排查。

固件/驱动更新： 关注GE或PMC模块制造商发布的固件更新和驱动程序，及时更新可以解决已知问题，提升性能或增加新功能。
