GE V7768-322001 VME 单板计算机 – GE Fanuc 工业级 SBC！

描述

GE V7768-322001：这是一款由 GE Fanuc Intelligent Platforms (现为 Abaco Systems) 设计生产的 VMEbus 单板计算机 (SBC)。它是一个高性能、工业级的计算核心，集成了 Intel Core 2 Duo 处理器（最高可达 2.16 GHz）或 Intel Celeron M 处理器，配合 Intel 945GME Express 芯片组。该模块提供丰富的 I/O 接口，包括双千兆以太网、SATA、USB 2.0、串口以及一个 PCI-X PMC 扩展插槽，具备强大的数据处理和通信能力。V7768-322001 支持 Windows XP、VxWorks 和 Linux 等多种操作系统，广泛应用于需要高可靠性、高性能计算和灵活扩展的工业自动化、军事、航空航天、医疗设备和交通运输等领域。它的设计注重易用性和维护性，采用 EasyRail PMC 安装系统，简化了PMC板卡的安装过程。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE V7768-322001 产品概述

在现代高科技工业和军事应用中，对于嵌入式计算平台的要求越来越高，需要同时具备高性能、高可靠性和灵活的扩展性。GE V7768-322001 这款由 GE Fanuc Intelligent Platforms (现已成为 Abaco Systems 的一部分) 推出的 VMEbus 单板计算机 (SBC)，正是为满足这些严苛需求而生。它不仅仅是一块电路板，更是一个集成了完整计算机功能的“大脑”，能够作为独立的处理单元，驱动复杂的工业控制、数据采集、信号处理和通信任务。

GE V7768-322001 的核心动力来自 Intel Core 2 Duo 处理器，最高运行频率可达 2.16 GHz，并集成了 Intel 945GME Express 芯片组，提供强大的计算能力和图形处理性能。这款 SBC 配备高达 2 GB 的 DDR2 SDRAM 内存，并支持高达 8 GB 的可启动 CompactFlash 存储，为操作系统和应用软件提供了充足的运行和存储空间。

作为一款 VMEbus SBC，V7768-322001 充分利用了 VMEbus 架构的高带宽和模块化优势，为系统设计师提供了极大的灵活性。它拥有丰富而多样的 I/O 接口，包括两个前面板的千兆以太网端口、两个 SATA 接口、四个 USB 2.0 端口（两个前置，两个后置）、以及 PS/2 键盘/鼠标和 SVGA 视频接口。此外，它还提供一个 PCI-X PMC 扩展插槽，并支持通过板对板连接器连接额外的 PMC 扩展板 (如 PMC237CM1/V)，从而进一步扩展 I/O 功能或添加专用硬件加速器。

V7768-322001 在设计上兼顾了易用性和维护性。它采用了 EasyRail PMC 安装系统，使得 PMC 选件板的安装和更换变得更加便捷，即使在只有顶部可访问的情况下也能轻松操作，大大减少了配置和维护时间。这款 SBC 支持多种主流操作系统，包括 Windows XP、VxWorks (实时操作系统) 和 Linux，使其能够灵活应用于各种实时和非实时应用场景。它的工业级设计确保了在宽温度范围和恶劣环境中稳定运行，是关键任务系统的理想选择。

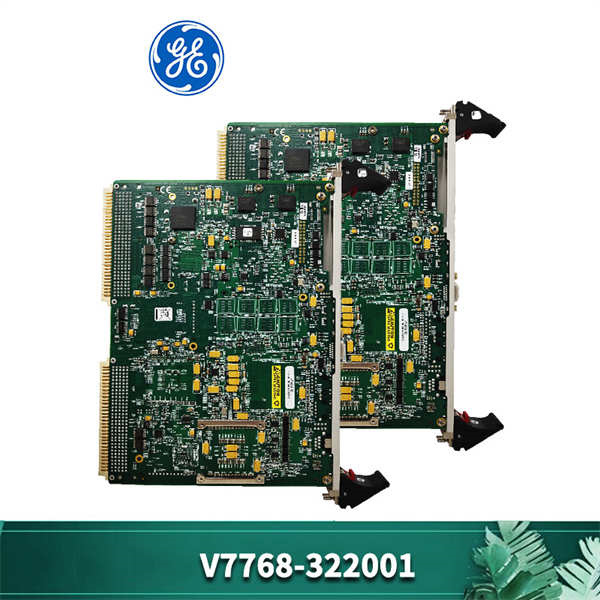

GE V7768-322001

GE V7768-322001 技术规格

主要特点和优势

要说 GE V7768-322001 这款 VME 单板计算机的“看家本领”，那可真是“身怀绝技，面面俱到”，直击高性能工业应用对计算能力、扩展性和可靠性的极致追求！

首先，它的卓越处理性能和强大的计算能力是它“硬核”实力的体现。V7768-322001 搭载了 Intel Core 2 Duo 处理器，最高频率可达 2.16 GHz，这在工业级 SBC 中属于高性能配置。配合 Intel 945GME Express 芯片组和高达 2 GB 的 DDR2 SDRAM，它能够轻松处理复杂的实时数据采集、信号处理、图像处理以及多任务并行运算。无论是用于雷达信号处理、工业机器人控制，还是医疗影像诊断，它都能提供快速、准确的响应，确保关键任务的顺畅执行。

其次，极其丰富的 I/O 接口和灵活的扩展能力是它“千变万化”的关键。这款 SBC 提供双千兆以太网、SATA、USB 2.0、串口以及 PS/2 接口，满足了各种外设连接和网络通信的需求。更重要的是，它集成了 PCI-X PMC 扩展插槽，并支持通过板对板连接器进一步扩展 PMC 站点。PMC (PCI Mezzanine Card) 是一种广泛应用于嵌入式领域的扩展标准，允许用户根据具体应用需求添加图形卡、数字信号处理器 (DSP) 卡、高精度 A/D 或 D/A 转换卡、专用通信接口等，极大地提升了系统的定制性和适应性，让你能根据具体需求“量身定制”解决方案。

再有，工业级设计与高可靠性，以及便捷的维护性也让 GE V7768-322001 表现得游刃有余。作为 GE Fanuc Intelligent Platforms 的产品，V7768-322001 秉承了工业级产品的严苛标准，能够在宽温度范围 (例如 0°C 至 +55°C) 内稳定运行，并具备出色的抗震动、抗冲击和抗电磁干扰能力，确保在恶劣的工业环境中长期可靠工作。此外，其独特的 EasyRail PMC 安装系统简化了 PMC 模块的安装和更换，即使在空间有限的机箱内也能轻松操作，大大缩短了维护时间和停机成本。支持多种主流操作系统（Windows、VxWorks、Linux）也为开发者提供了极大的便利，降低了开发和部署的复杂性。

应用领域

GE V7768-322001 这款 VMEbus 单板计算机，凭借其强大的计算能力、丰富的 I/O 和卓越的可靠性，广泛应用于对性能和稳定性有极高要求的各种工业和军事领域，简直是“高精尖”设备的“幕后英雄”。

首先，在工业自动化和过程控制领域，它是许多复杂系统的核心。例如，在大型工厂的 PLC/DCS 系统中，V7768-322001 可以作为高性能控制器，处理实时的生产数据、执行复杂的算法控制、并与现场设备进行高速通信。它也常用于机器人控制、机器视觉系统、质量检测系统和生产线管理，确保生产过程的高效、精确和稳定运行。

其次，在军事和航空航天领域，V7768-322001 的工业级可靠性和高性能使其成为理想的选择。它可应用于雷达和声纳信号处理、导弹制导系统、航空电子设备、车载指挥控制系统以及模拟训练器等。在这些环境中，设备需要承受极端的温度、振动和冲击，并要求实时、高精度的计算能力，V7768-322001 能够完全满足这些严苛要求。

再有，在医疗设备和科研仪器中，V7768-322001 也发挥着重要作用。例如，在医学影像设备（如 CT、MRI、超声诊断仪）中，它负责高速数据采集和图像重建；在实验室自动化设备和科学实验平台中，它提供强大的数据处理能力和精确控制。此外，在能源与电力（如电力监控、电网管理、能源控制）、交通运输（如列车控制系统、信号系统、车载计算）以及通信等领域，V7768-322001 也因其稳定性和高性能而备受青睐。简而言之，只要你的应用需要一款高性能、高可靠性、可扩展的嵌入式计算机平台，GE V7768-322001 就能为你提供坚实可靠的解决方案。

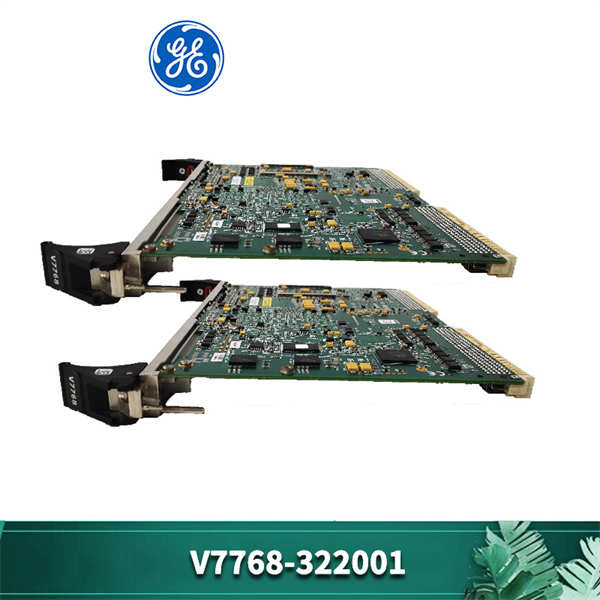

GE V7768-322001

相关产品

既然提到了 GE V7768-322001 这款 VME 单板计算机，那跟它紧密相关的“伙伴”们也得一块儿亮亮相，毕竟“一个好汉三个帮”。它们都是构建一套完整高性能计算系统所必需的组成部分。

GE Fanuc / Abaco Systems VMEbus 机箱 (Chassis)：V7768-322001 作为 VME SBC，需要安装在标准的 VMEbus 机箱内，这些机箱提供电源、背板和冷却，是 SBC 运行的基础平台。

GE Fanuc / Abaco Systems PMC 扩展板：如 PMC237CM1/V，它们是 V7768-322001 的重要扩展，通过 PMC 插槽或板对板连接，提供额外的 I/O、专用处理器或图形功能。

GE Fanuc / Abaco Systems 后部转换模块 (Rear Transition Modules, RTMs)：例如 ACC-0602RC-100 和 ACC-0603RC-100，这些模块通常安装在 VME 机箱的后部，将 SBC 上的 P2 连接器引出到外部连接，提供更多的 I/O 端口。

工业级固态硬盘 (SSD) 或 CompactFlash 卡：V7768-322001 支持 CompactFlash 作为启动设备和存储介质，高性能的工业级存储设备是确保系统稳定运行和数据完整性的关键。

工业显示器和人机界面 (HMI)：用于连接 V7768-322001 的 SVGA 视频输出，实现人机交互和系统状态显示。

操作系统软件：根据应用需求，选择合适的操作系统，如 Windows XP Embedded、VxWorks (实时操作系统) 或 Linux 发行版，以充分发挥 V7768-322001 的性能。

工业级网络交换机和线缆：用于连接 V7768-322001 的千兆以太网端口，实现与其他控制系统或上位机的通信。

安装与维护

安装前准备：兄弟，安装 GE V7768-322001 这款 VME 单板计算机，你可得打起十二分精神，因为它是你高性能工业系统的“大脑”，任何闪失都可能导致整个系统“瘫痪”！安全永远是第一位的！在开始任何操作前，必须确保你所要操作的 VME 机箱和相关设备都已经完全断电，并且严格执行了“挂牌上锁” (Lockout/Tagout, LOTO) 程序，验证无电后方可动手。

GE V7768-322001 采用标准的 6U VMEbus 单插槽 Eurocard 外形，它直接插入 VME 机箱内的指定槽位。安装时，你需要小心地将模块对准槽位导轨，均匀用力将其推入，直到 VMEbus 连接器完全就位。然后，使用前面板的固定螺丝将其牢固锁定在机箱上。接下来，根据系统设计和应用需求，连接电源（由 VME 机箱背板提供）、以太网线、USB 设备、串口设备以及视频显示器等外部 I/O。如果需要安装 PMC 扩展板，请参照 GE Fanuc 的手册，利用 EasyRail PMC 安装系统将其固定到 V7768-322001 上。所有连接完成后，再次仔细检查一遍，确认所有模块都已正确安装到位，并且所有线缆连接无误，无短路风险，才能恢复系统电源。

维护建议：GE V7768-322001 是一款工业级产品，设计坚固耐用，但为了确保它长久稳定地给你“效力”，日常的“保养”可不能少。你得定期清理 VME 机箱内部和 V7768-322001 模块上的灰尘和污垢，特别是散热片和风扇（如果配备），保持良好的散热条件，防止过热。检查所有线缆连接（包括 VMEbus 背板连接和外部 I/O 连接）是否牢固，是否有松动、磨损或腐蚀的迹象。

通过连接显示器和键盘，或者通过网络远程访问，你可以定期监控 V7768-322001 的运行状态，包括 CPU 利用率、内存使用情况、温度等，利用操作系统提供的诊断工具进行健康检查。定期备份系统数据和应用程序是至关重要的，以防万一发生故障。同时，关注 GE Fanuc (或 Abaco Systems) 官方网站，检查是否有更新的 BIOS 或驱动程序发布，并根据需要进行更新，以确保系统兼容性和最佳性能。如果系统出现异常行为或故障，应立即查阅产品手册进行故障排除，必要时联系专业技术支持。
