GE URRHH | 通用继电器输出模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: URRHH
• 制造商: GE (General Electric / GE Vernova Grid Solutions)
• 所属系统: Multilin™ UR 系列保护平台（兼容 G60, T60, P60, D60 等主机）
• 输出通道数量: 8 路独立机电式继电器
• 触点类型: SPDT（单刀双掷）
• 触点额定容量: 250 V AC / 2 A（阻性负载），30 V DC / 2 A
• 电气隔离: 光耦隔离，通道间及对地 ≥2.5 kV AC
• 响应时间: < 10 ms（典型值）
• 安装方式: 插入 UR 主机专用扩展槽（右侧 I/O 槽位）
• 工作温度范围: -25°C 至 +70°C

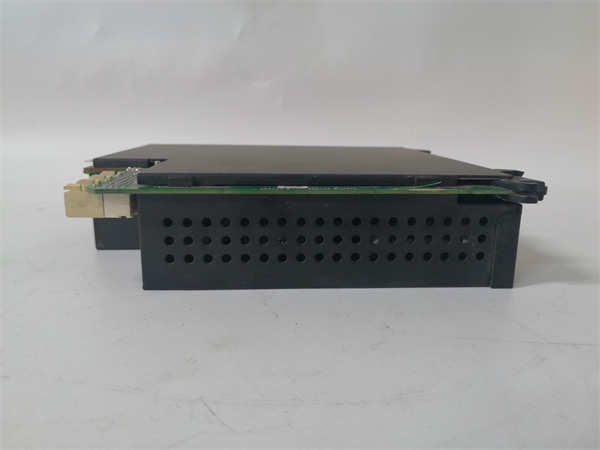

GE URRHH

功能定位与应用场景分析

GE URRHH 是 GE 为 Multilin™ UR 系列高端保护继电器设计的经典 8通道数字量输出模块（DO Module）。它主要用于解决保护系统中“逻辑决策”到“物理执行”的最后一环问题——将继电器内部的保护动作指令（如差动跳闸、过负荷告警、失磁闭锁等）可靠地转化为对外部设备（如断路器分闸线圈、报警灯、电磁阀）的驱动信号。在高可靠性要求的电力与工业场景中，其机电式继电器结构提供了真正的 电气隔离 和 大负载驱动能力，避免了固态输出在感性负载或浪涌电流下的失效风险。

该模块特别适用于需要多路独立、高容量输出的复杂保护架构，典型应用场景包括：

• 场景一：作为 T60 变压器保护继电器 的跳闸输出单元，驱动主变高压侧、中压侧及备用电源切换回路的多个断路器。
• 场景二：在 G60 发电机保护系统 中，用于执行 ESD（紧急关断）、灭磁开关跳闸、厂用电快切等关键安全动作。
• 场景三：用于 老旧 UR 系统（如早期 G60 Rev B/C 平台）的关键维保与替换，因原厂已停产，需经过严格功能验证的备件以维持系统长期运行。

质量标准与测试流程

我们理解，一个不可靠的输出模块可能导致保护拒动或误动，其后果远超模块本身的价值。因此，我们建立了严格的入厂检测与出库验证流程，确保您收到的每一个 GE URRHH 都具备与新件一致的功能完整性：

• 外观与清洁：所有备件均经专业超声波清洗，去除氧化物与积尘，并通过显微镜检查确认无继电器触点烧蚀、PCB 板腐蚀或器件物理损伤。
• 上机实测：模块被安装到真实的 GE G60/T60 测试机架 上，加载标准 UR 配置文件，进行 48 小时连续带电老化测试，监测温升、通信稳定性及背板供电。
• 功能诊断：通过自动化测试台，对 全部8路继电器 施加 250 V AC / 2 A 阻性负载，验证吸合/释放电压、触点压降、动作时序及通道独立性；同时模拟 UR 主机发出的 DO 指令，确认响应延迟 <10 ms。
• 质保承诺：仅当所有测试项 100% 通过后，模块才会贴标出库，并附带完整测试报告，提供 12 个月功能性质量保证。

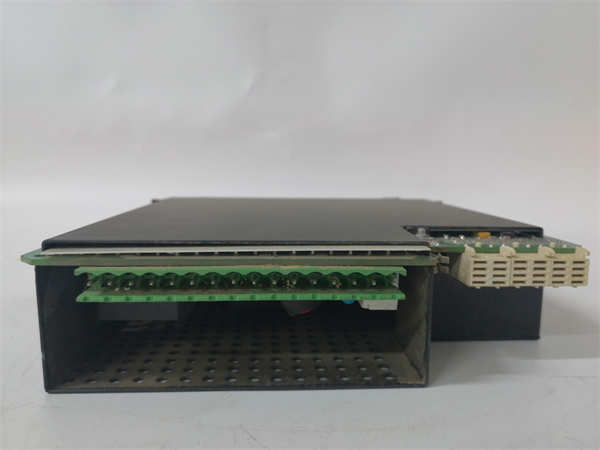

GE URRHH

兼容性与升级路径

为确保 GE URRHH 100% 适用于您的现有 UR 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 硬件/固件：请确认您的 UR 主机（如 G60 或 T60）固件版本不低于 Version 4.00。早期 Rev A/B 主机可能需要升级 CPU 模块才能识别 URRHH。
• 配套组件：此模块必须使用 UR 系列专用端子块（如 URTB-8R），老式端子排（如 TB-8R）针脚定义不同，无法直接替换。
• 替代关系：URRHH 是 UR6EH 的高通道数版本（8 路 vs 6 路），两者电气特性一致。若您系统仅需 6 路输出，UR6EH 可作为成本优化替代方案；反之，若需更多输出，可考虑搭配多个 URRHH。
