GE UR8FH | Universal Relay 8 系列高功能保护继电器 | 输电线路综合保护解决方案

  • 型号: UR8FH
  • 品牌: General Electric (GE Grid Solutions)
  • 核心功能: UR8 系列高端输电线路保护继电器，集成光纤电流差动、多段相间/接地距离保护、方向过流、断路器失灵及自动重合闸功能，适用于110 kV及以上高压输电线路的主后备一体化保护。
  • 质保标准: 12个月质保，经全面测试
分类：

描述

关键技术规格

  • 产品型号: UR8FH
  • 制造商: General Electric (GE Grid Solutions)
  • 所属系统: GE Universal Relay (UR) 系列数字保护平台
  • 保护功能:
    • 主保护：光纤电流差动（支持点对点或通道复用）
    • 后备保护：四段相间/接地距离（MHO + 四边形特性）、方向过流、零序过流
    • 附加功能：断路器失灵启动、自动重合闸（1–3 次）、故障测距（FL）、事件录波（COMTRADE）
  • 输入接口:
    • 3 相电压（VN） + 开口三角（3V₀）
    • 3 相电流（IN） + 零序电流（3I₀）
    • 支持 1A / 5A CT 输入，57.7 V / 100 V PT 输入
  • 通信接口:
    • 2×RS-485（Modbus RTU）
    • 1×Ethernet（IEC 61850-8-1 GOOSE & MMS, DNP3, Modbus TCP）
    • 1×光纤串行口（用于差动保护专用通道）
  • 采样率: ≥ 48 点/周波（2.4 kHz @ 50 Hz）
  • 动作时间: 差动保护典型 < 20 ms；距离 I 段 < 30 ms
  • 工作温度: -40°C 至 +70°C（户外柜适用）
  • 认证标准: IEEE C37.94, IEC 61850 Ed.2, UL, CE, ANSI/IEEE C37.100

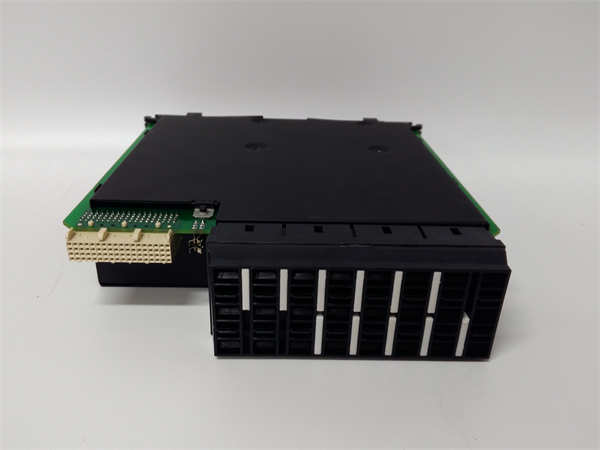

GE UR8FH

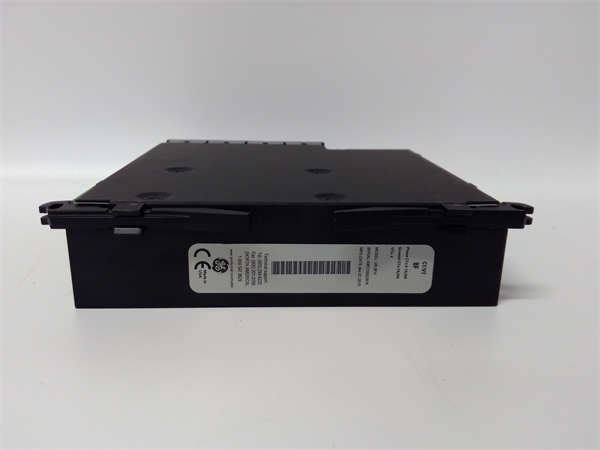

GE UR8FH

功能定位与应用场景分析

UR8FH 是 GE UR8 系列中面向高压输电线路的高端保护继电器，专为需要高灵敏度、高速度和高可靠性的主保护场景设计。其核心价值在于将光纤电流差动（作为主保护）与多段距离/过流（作为后备）集成于单一装置，实现“主后备一体化”，大幅简化保护屏设计并提升系统响应速度。光纤差动功能可精准识别区内/区外故障，不受系统振荡、CT饱和或高阻接地影响，特别适用于短线路、电缆-架空混合线路或环网结构。

该装置广泛部署于区域变电站、新能源升压站及关键联络线，作为电网“第一道防线”，确保故障在毫秒级内被隔离，防止 cascading failure（连锁跳闸）。

典型应用场景包括：

  • 场景一：用于220 kV城市环网联络线，通过光纤差动实现区内故障无延时跳闸，配合四边形距离保护应对高阻接地故障。
  • 场景二：部署于风电场送出线路，在弱电源或反向送电工况下，依靠方向性距离元件与差动协同，避免误动。
  • 场景三：用于老旧 UR8 系统维保替换，在不改动二次回路与通信架构的前提下，维持原有保护逻辑与定值体系，避免重新整定与联调成本。

质量标准与测试流程

我们深知，保护继电器的任何隐性缺陷都可能导致拒动或误动，威胁电网安全。因此，我们对每一台 UR8FH 实施继电保护级验证流程，确保其保护逻辑、通信与录波功能完整：

  • 外观与清洁：所有装置均在 ESD 防护环境下清洁，检查端子排无烧蚀、显示屏完好、光纤接口无污染，并核对序列号与 GE 原厂标签一致性。
  • 上机实测：装置将接入标准继电保护测试平台（如 OMICRON CMC 356），进行不少于 24 小时连续运行测试。
  • 功能诊断：执行以下关键验证：
    • 注入区内/区外故障电流，验证光纤差动正确动作/制动（动作时间 ≤ 20 ms）；
    • 测试距离保护各段阻抗圆/四边形边界精度（误差 ≤ ±5%）；
    • 验证 IEC 61850 GOOSE 跳闸命令发送与接收时延（≤ 4 ms）；
    • 导出 COMTRADE 录波文件，确认采样数据与事件时间戳准确；
    • 模拟断路器失灵，验证失灵启动逻辑与延时正确。
  • 质保承诺：仅当装置通过全部保护功能、通信协议及录波完整性测试后方可出库，并提供 12 个月质保，覆盖保护拒动、误动、通信中断、录波丢失等关键故障模式。

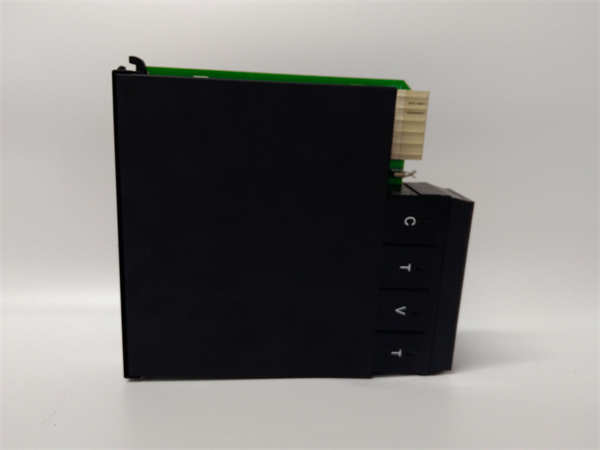

GE UR8FH

GE UR8FH

兼容性与升级路径

为确保 UR8FH 在您的保护系统中可靠运行，我们的技术顾问强调以下关键兼容性要点：

  • 软件依赖：需配合 GE Enervista UR Setup v5.x 或 v6.x 使用；不同版本对 IEC 61850 SCL 文件解析能力不同，可能影响 GOOSE 配置导入。
  • CT/PT 极性：光纤差动对 CT 极性高度敏感，必须与现场接线一致；建议提供二次图纸以便预验证极性配置。
  • 替代关系：UR8FH 是 UR8 系列中带“H”（High-end）功能集的型号；不可用 UR8F（无差动）或 UR8G（发电机保护）替代。后续产品线已由 GE Multilin™ 889 接替，但非直接引脚或定值兼容。
