GE UR8FH CT/VT 输入模块 – UR 系列通用继电器标准配置！

描述

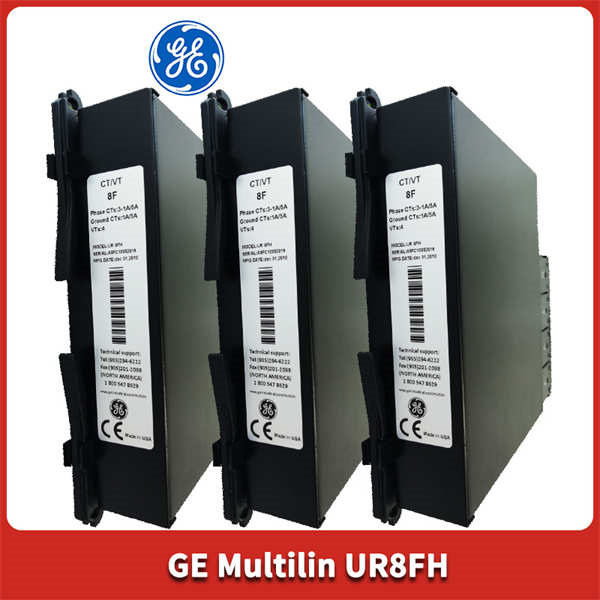

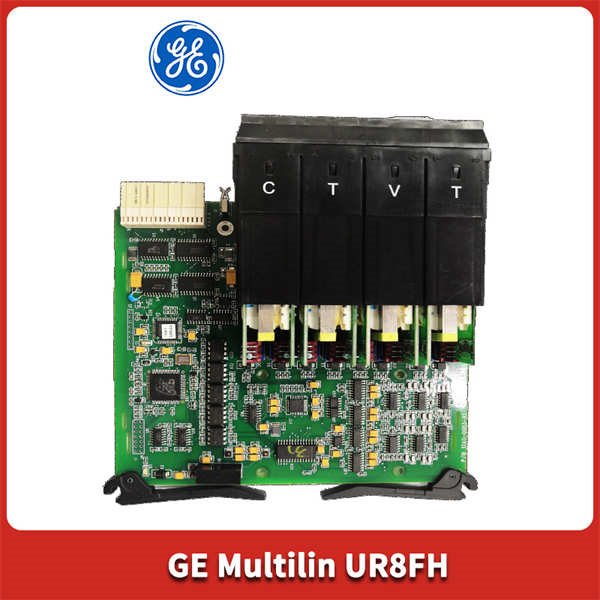

GE UR8FH：这是一款GE Multilin UR（Universal Relay）系列通用保护继电器的专用电流/电压互感器 (CT/VT) 输入模块。它是整个UR系统进行电力参数数据采集的核心组成部分，负责将来自电力系统现场的电流互感器（CT）和电压互感器（VT）的二次侧模拟信号，高精度地转换为继电器内部可处理的数字信号。UR8FH 通常提供3路相电流输入（支持1A或5A二次侧）和1路接地电流输入，以及4路电压输入。值得注意的是，此模块不包含敏感接地故障保护功能，适用于常规的接地系统。它通过提供准确的电流和电压数据，保障了UR继电器各项保护、计量和监控功能的正常运行。作为UR模块化设计的一部分，它支持便捷的安装和维护，是电力系统保护和自动化不可或缺的“感知器官”。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE UR8FH 产品概述

在现代电力系统和工业自动化中，保护继电器犹如系统的“眼睛”和“大脑”，其准确而快速的响应能力至关重要。而要实现这一切，首先需要精准地“看到”电力系统的运行状态。GE UR8FH 这款GE Multilin UR（Universal Relay）系列电流/电压互感器 (CT/VT) 输入模块，正是UR系列通用保护继电器系统实现这一“视觉”能力的关键组件。它不是一个独立的继电器，而是UR系列保护继电器家族中的重要成员，其核心职责是高精度地采集电力系统中的电流和电压信号，并将其转换为继电器内部可识别和处理的数字量。

UR系列以其模块化、可扩展和多功能性而著称，UR8FH 作为其CT/VT输入模块，完美地融入了这一设计理念。它能够接收来自电力系统主设备（如线路、变压器、发电机、电机等）的CT和VT二次侧信号。具体而言，UR8FH 提供 3 路相电流输入通道（可选择连接 1A 或 5A 二次侧的 CT），以及 1 路接地电流输入和 4 路电压输入通道。这些输入通道经过精密设计，能够精确地将高电压和高电流信号按比例缩放至继电器内部的安全工作范围，确保测量精度和电气隔离安全性。

需要强调的是，UR8FH 不具备敏感接地故障保护功能。这意味着它适用于那些不需要极高灵敏度接地故障检测的系统，或者由其他专门的接地保护继电器负责相关功能的场合。然而，其高精度测量能力依然是UR继电器实现绝大多数保护功能的基础，无论是过电流、欠电压、接地过流、相不平衡等常规保护，还是复杂的距离保护、差动保护等，都离不开UR8FH提供的准确原始数据。它的高抗干扰设计确保了在恶劣的电磁环境中，也能保持信号的完整性和准确性，防止因测量误差导致的继电器误动作或拒动。作为UR模块化设计的一部分，UR8FH 通常支持热插拔，这大大简化了安装、更换和维护过程，减少了系统停机时间，是确保UR保护系统持续运行、精准判断的“感知之眼”。

GE UR8FH

GE UR8FH 技术规格

主要特点和优势

要说GE UR8FH 这块 CT/VT 输入模块的“核心竞争力”，那可真是“目光如炬，稳健可靠”，直击工业现场对电力参数测量精度和系统稳定性的关键需求！

首先，它的高精度多通道电流和电压信号采集能力是它“明察秋毫”的根本。GE UR8FH 模块内置精密的测量电路和高分辨率的模数转换器，能够将来自 CT 和 VT 的二次侧模拟信号准确无误地转换为数字量。其支持的3 路相电流和 1 路接地电流输入（均支持 1A/5A 二次侧可选）以及 4 路电压输入，确保继电器能够获取电力系统全面的电流和电压数据。这种高精度和多通道的测量能力是 UR 继电器实现各类保护功能（如过流、欠压、频率、功率等）的前提，确保继电器在毫秒级时间内对故障做出正确判断和动作，最大程度地减少设备损坏和停机时间。

其次，卓越的抗干扰能力与可靠的电气隔离设计让GE UR8FH 成为电力系统中的“坚实堡垒”。在变电站和工业现场，电磁干扰（如雷击、开关操作、谐波等）无处不在。UR8FH 在设计时充分考虑了这些恶劣环境，采用了严格的电磁兼容性（EMC）设计和高标准的电气隔离技术。这不仅确保了输入信号的完整性不受干扰，防止外部噪声引入测量误差，更重要的是，高隔离度有效保障了继电器内部电路的安全，以及操作人员和相连设备的安全。这种极强的鲁棒性使得 UR8FH 能够在最苛刻的条件下稳定运行，提供持续可靠的数据流。

再有，模块化设计与便捷的维护性也让GE UR8FH 表现得游刃有余。作为 GE UR 系列通用继电器模块化架构的组成部分，UR8FH 通常支持热插拔功能。这意味着在需要更换或维护 CT/VT 输入模块时，你无需对整个 UR 继电器或电力系统进行大规模的停机操作。只需按照安全规程，在满足特定条件下，就可以快速拔出旧模块，插入新模块，大大缩短了停机时间，降低了维护成本，提升了现场维护效率。这种“即插即用”的特性，对于需要高可用性和快速恢复能力的电力和工业系统来说，简直是“雪中送炭”。

应用领域

GE UR8FH 这款 CT/VT 输入模块，它的核心功能是为 GE Multilin UR 系列通用保护继电器提供精确的电流和电压数据，因此，凡是安装和使用 GE UR 系列继电器的工业和电力系统，它都是不可或缺的组成部分，简直是“UR 继电器在哪里，它就在哪里”。

首先，最典型的应用就是在输配电系统和变电站。UR 系列继电器广泛应用于线路保护（如 L90）、母线保护（如 B90）、变压器保护（如 T60）、发电机保护（如 G60）以及馈线保护（如 F60）等场景。在这些关键的应用中，UR8FH 作为电流和电压数据的“侦察兵”，为这些保护继电器提供实时、准确的电力参数，确保它们在故障发生时能够及时准确地动作，隔离故障，保护电力设备，维护电网的稳定运行。

其次，在工业厂房和大型企业电力系统中，也大量部署 UR 系列继电器来保护电机、开关设备、变压器和配电线路。例如，在钢铁、矿山、石化、水泥、造纸等重工业领域，UR 继电器用于保护高压电机和关键生产设备。UR8FH 为这些继电器提供可靠的电流电压信号，确保生产线的连续性和设备安全。

再有，在发电机组和可再生能源并网的应用中，UR 系列继电器也扮演重要角色。例如，在同步发电机、异步发电机、光伏逆变器和风力发电机等并网点，UR 继电器用于实现发电机保护、并网保护和系统稳定控制。UR8FH 提供的精确测量数据，是这些关键保护功能正常运行的“基石”，是确保发电机组和新能源并网安全可靠的“千里眼”。简而言之，只要你需要 GE UR 系列保护继电器在各种电力环境下，能够精准地“看”到电流和电压的变化，UR8FH 就是那个不可或缺的“感官系统”。

相关产品

既然提到了GE UR8FH 这款 CT/VT 输入模块，那跟它紧密相关的“伙伴”们也得一块儿亮亮相，毕竟“一个好汉三个帮”。它们都是构建一套完整可靠的 GE Multilin UR 系列保护系统所必需的组成部分。

GE Multilin UR 系列核心 CPU 模块：例如 UR9AH、UR9CH、UR9DH 等，它们是 UR 继电器的“大脑”，UR8FH 为其提供运行所需的关键电力数据。

GE Multilin UR 系列电源模块：例如 UR1HH，为整个 UR 继电器系统提供稳定电源，是所有模块正常工作的保障。

GE Multilin UR 系列数字量输入/输出 (I/O) 模块：例如 UR6AH、UR6EH 等，用于实现控制输出和接收外部信号，与 UR8FH 采集的模拟量信号协同工作。

GE Multilin UR 系列通信模块：例如 UR7HH、UR7WH 等，用于支持 Modbus、IEC 61850 等通信协议，将 UR8FH 采集的数据传输至上位系统。

GE Multilin UR 系列专用机箱/机架：UR8FH 和其他模块都安装在这些标准化的机箱中，构成完整的继电器单元。

GE EnerVista UR 软件：GE 为 UR 系列继电器提供的专用配置、监控和诊断软件，用于设置 UR8FH 及整个系统的参数、查看测量值和故障记录。

GE 电流互感器 (CT) 和电压互感器 (PT)：这些一次设备是 UR 继电器获取电力系统参数的“眼睛”，通过 UR8FH 模块连接到 UR 系统。

GE UR8FH

安装与维护

安装前准备：兄弟，安装 GE UR8FH 这款 CT/VT 输入模块，你可得打起十二分精神，因为它是你 UR 继电器系统的“感官”，任何闪失都可能导致保护功能失灵！安全永远是第一位的！在开始任何操作前，必须确保你所要操作的控制柜和整个 UR 继电器系统都已经完全断电，并且严格执行了“挂牌上锁” (Lockout/Tagout, LOTO) 程序，验证无电后方可动手。

GE UR8FH 通常采用抽屉式或插槽式模块设计，它直接插入 UR 继电器机箱内部的特定模块槽位。安装时，你需要小心地将模块对准槽位导轨，均匀用力将其推入，直到电气连接器完全就位并听到“咔嗒”一声锁定。接下来，根据 GE 产品手册的接线图，非常仔细地连接来自 CT 和 VT 的二次侧信号线。请务必确保：

电流互感器（CT）的极性（P1/P2 或 K/L）和相序（A/B/C）连接正确，且 CT 二次侧回路在未连接到继电器前应保持短路状态，严禁开路。

电压互感器（VT）的接线也需确保极性和相序正确。

所有接线都要确保牢固、可靠，并且屏蔽线缆需要可靠接地，以减少电磁干扰。

所有连接完成后，再次仔细检查一遍，确认所有模块都已正确安装到位，并且接线无误，才能恢复系统电源。

维护建议：GE UR8FH 模块本身设计坚固，通常不需要复杂的日常维护。但为了确保它长久稳定地给 UR 继电器“效力”，日常的“保养”可不能少。你得定期清理控制柜内部的灰尘和污垢，特别是模块的散热孔和连接端口，保持清洁干燥，这能有效防止过热和电气故障。虽然这类模块通常没有活动部件，但还是要检查所有信号线缆和接头，看看有没有磨损、老化或腐蚀的迹象，特别是那些长期受到振动或温度变化的区域，一旦发现问题，及时处理或更换。

UR8FH 的运行状态和测量数据可以通过 UR 继电器前面板的显示或通过 GE EnerVista UR 软件进行监控。你可以定期查看测量值是否正常，是否有异常波动。一旦发现测量值不准确、模块指示灯异常，或继电器报告与 CT/VT 输入相关的故障，就应该立即进行排查。虽然 UR8FH 通常支持热插拔，但在进行任何模块更换操作前，强烈建议再次确认遵循 GE 官方的停电和安全操作规程，以避免任何意外发生。保持 UR 继电器系统的软件和固件最新状态，按照 GE 的建议进行更新，也能确保模块的兼容性和最佳性能。
