GE UR8AH CT/VT输入模块 – UR系列通用继电器核心数据采集！

描述

GE UR8AH：这是一款GE Multilin UR（Universal Relay）系列通用保护继电器的专用电流/电压互感器 (CT/VT) 输入模块。它是整个UR系统数据采集的核心部件，负责接收来自电力系统现场的电流互感器（CT）和电压互感器（VT）的二次侧信号。UR8AH 通常提供三相1A/5A可选的电流输入和四路电压输入，确保继电器能够获取准确的电流和电压数据，从而实现精确的保护、计量和监控功能。作为UR模块化设计的一部分，它支持便捷的安装和维护，是电力系统保护和自动化不可或缺的“感知器官”。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

GE UR8AH 产品概述

在电力系统和工业自动化领域，保护继电器的“耳聪目明”是其有效运作的关键。GE UR8AH 这款GE Multilin UR（Universal Relay）系列电流/电压互感器 (CT/VT) 输入模块，正是UR系列通用保护继电器系统实现“感知”能力的核心组件。它不是一个独立的继电器，而是UR系列保护继电器家族中的关键一员，其核心职责是精确地采集电力系统中的电流和电压信号，并将其转换为继电器内部可识别和处理的数字量。

UR系列以其模块化、可扩展和多功能性而闻名，UR8AH 作为其CT/VT输入模块，完美体现了这一设计理念。它能够接收来自主设备（如变压器、发电机、线路、电机等）的CT和VT二次侧信号。具体来说，UR8AH 通常提供三相电流输入通道（可选择连接1A或5A二次侧的CT）和一个接地电流输入，以及四路电压输入通道。这些输入通道经过精密的设计，能够精确地将高电压和高电流信号按比例缩放至继电器内部的安全工作范围，确保测量精度和隔离安全性。

UR8AH 模块的高精度测量能力是UR继电器实现其保护功能的基础。无论是过电流、欠电压、接地故障、相不平衡，还是更复杂的差动保护、频率保护等，都离不开UR8AH提供的准确原始数据。它的高抗干扰设计确保了在恶劣的电磁环境中，也能保持信号的完整性和准确性，防止因测量误差导致的继电器误动作或拒动。作为UR模块化设计的一部分，UR8AH 通常支持热插拔，这大大简化了安装、更换和维护过程，减少了系统停机时间，是确保UR保护系统持续运行、精准判断的“感知之眼”。

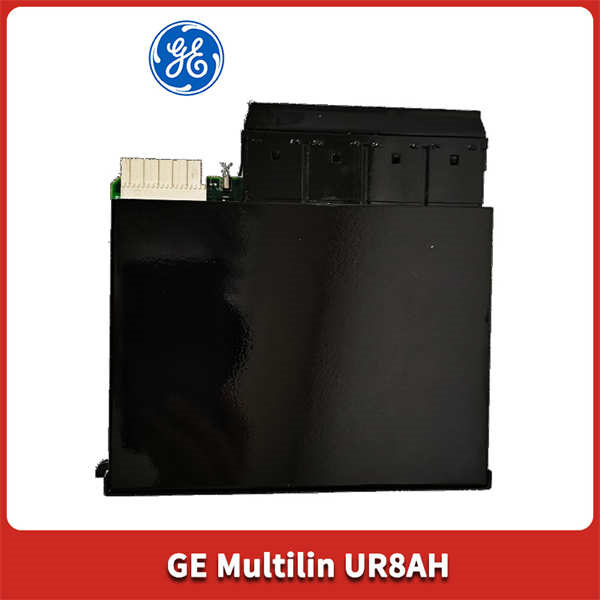

GE UR8AH

GE UR8AH 技术规格

主要特点和优势

要说GE UR8AH 这块CT/VT输入模块的“看家本领”，那可真是“明察秋毫，精准无误”，直击工业现场对电力参数测量精度和系统可靠性的核心需求！

首先，它的高精度电流和电压信号采集能力是它“火眼金睛”的来源。GE UR8AH 模块采用精密的测量电路和高分辨率的模数转换器，能够将来自CT和VT的模拟信号准确无误地转换为数字量。其支持的1A/5A二次侧CT输入，使得它能够灵活适应不同主侧电流等级的电力系统。这种高精度的测量能力是UR继电器实现各种复杂保护功能（如差动保护、距离保护、高阻接地保护等）的前提，确保继电器在毫秒级的时间内对故障做出正确判断和动作，最大程度地减少设备损坏和停机时间。

其次，强大的抗干扰能力与电气隔离设计让GE UR8AH 成为电力系统中的“坚实壁垒”。在变电站和工业现场，存在着严重的电磁干扰，如雷击、开关操作、谐波等。UR8AH 在设计时充分考虑了这些恶劣环境，采用了严格的电磁兼容性（EMC）设计和高标准的电气隔离技术，确保输入信号的完整性不受干扰，防止外部噪声引入测量误差。同时，高隔离度也保障了继电器内部电路的安全，有效保护了操作人员和设备。这种鲁棒性使得UR8AH能够在最苛刻的条件下稳定运行，提供值得信赖的数据。

再有，模块化设计与便捷的维护性也让GE UR8AH 表现得游刃有余。作为GE UR系列通用继电器模块化架构的一部分，UR8AH通常支持热插拔功能。这意味着在需要更换或维护CT/VT输入模块时，你无需对整个UR继电器或电力系统进行大规模的停机操作。只需按照安全规程，在满足特定条件下，就可以快速拔出旧模块，插入新模块，大大缩短了停机时间，降低了维护成本，提升了现场维护效率。这种“即插即用”的特性，对于需要高可用性和快速恢复能力的电力和工业系统来说，简直是“雪中送炭”。

应用领域

GE UR8AH 这款CT/VT输入模块，它的核心功能是为GE Multilin UR系列通用保护继电器提供精确的电流和电压数据，因此，凡是安装和使用GE UR系列继电器的工业和电力系统，它都是不可或缺的组成部分，简直是“UR继电器在哪里，它就在哪里”。

首先，最典型的应用就是在输配电系统和变电站。UR系列继电器广泛应用于线路保护（如L90）、母线保护（如B90）、变压器保护（如T60）、发电机保护（如G60）以及馈线保护（如F60）等场景。在这些关键的应用中，UR8AH 作为电流和电压数据的“侦察兵”，为这些保护继电器提供实时、准确的电力参数，确保它们在故障发生时能够及时准确地动作，隔离故障，保护电力设备，维护电网的稳定运行。

其次，在工业厂房和大型企业电力系统中，也大量部署UR系列继电器来保护电机、开关设备、变压器和配电线路。例如，在钢铁、矿山、石化、水泥、造纸等重工业领域，UR继电器用于保护高压电机和关键生产设备。UR8AH 为这些继电器提供可靠的电流电压信号，确保生产线的连续性和设备安全。

再有，在发电机组和可再生能源并网的应用中，UR系列继电器也扮演重要角色。例如，在同步发电机、异步发电机、光伏逆变器和风力发电机等并网点，UR继电器用于实现发电机保护、并网保护和系统稳定控制。UR8AH 提供的精确测量数据，是这些关键保护功能正常运行的“基石”，是确保发电机组和新能源并网安全可靠的“千里眼”。简而言之，只要你需要GE UR系列保护继电器在各种电力环境下，能够精准地“看”到电流和电压的变化，UR8AH 就是那个不可或缺的“感官系统”。

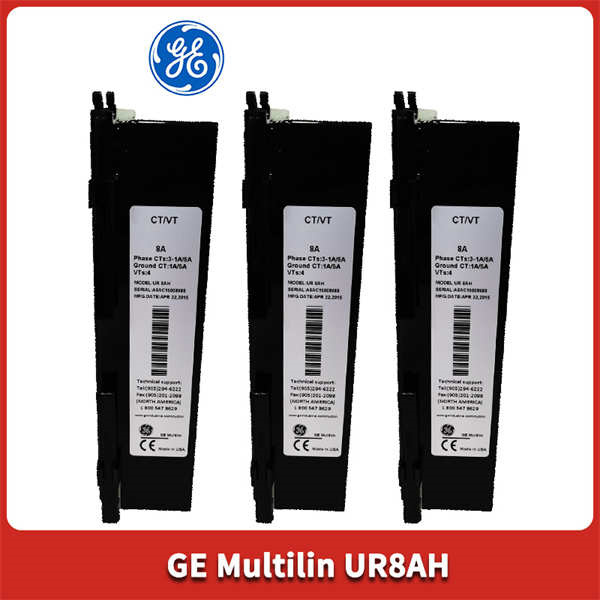

GE UR8AH

相关产品

既然提到了GE UR8AH 这款CT/VT输入模块，那跟它紧密相关的“伙伴”们也得一块儿亮亮相，毕竟“一个好汉三个帮”。它们都是构建一套完整可靠的GE Multilin UR系列保护系统所必需的组成部分。

GE Multilin UR系列核心CPU模块：例如 UR9AH、UR9CH、UR9DH 等，它们是UR继电器的“大脑”，UR8AH为其提供运行所需的关键数据。

GE Multilin UR系列电源模块：例如 UR1HH，为整个UR继电器系统提供稳定电源，是所有模块正常工作的保障。

GE Multilin UR系列数字量输入/输出 (I/O) 模块：例如 UR6AH、UR6EH 等，用于实现控制输出和接收外部信号，与UR8AH采集的模拟量信号协同工作。

GE Multilin UR系列通信模块：例如 UR7HH、UR7WH 等，用于支持Modbus、IEC 61850等通信协议，将UR8AH采集的数据传输至上位系统。

GE Multilin UR系列专用机箱/机架：UR8AH 和其他模块都安装在这些标准化的机箱中，构成完整的继电器单元。

GE EnerVista UR 软件：GE为UR系列继电器提供的专用配置、监控和诊断软件，用于设置UR8AH及整个系统的参数、查看测量值和故障记录。

GE 电流互感器 (CT) 和电压互感器 (PT)：这些一次设备是UR继电器获取电力系统参数的“眼睛”，通过UR8AH模块连接到UR系统。

安装与维护

安装前准备: 兄弟，安装GE UR8AH 这款CT/VT输入模块，你可得打起十二分精神，因为它是你UR继电器系统的“感官”，任何闪失都可能导致保护功能失灵！安全永远是第一位的！在开始任何操作前，必须确保你所要操作的控制柜和整个UR继电器系统都已经完全断电，并且严格执行了“挂牌上锁” (Lockout/Tagout, LOTO) 程序，验证无电后方可动手。

GE UR8AH 通常采用抽屉式或插槽式模块设计，它直接插入UR继电器机箱内部的特定模块槽位。安装时，你需要小心地将模块对准槽位导轨，均匀用力将其推入，直到电气连接器完全就位并听到“咔嗒”一声锁定。接下来，根据GE产品手册的接线图，非常仔细地连接来自CT和VT的二次侧信号线。请务必确保：

电流互感器（CT）的极性（P1/P2或K/L）和相序（A/B/C）连接正确，且CT二次侧回路在未连接到继电器前应保持短路状态，严禁开路。

电压互感器（VT）的接线也需确保极性和相序正确。

所有接线都要确保牢固、可靠，并且屏蔽线缆需要可靠接地，以减少电磁干扰。

所有连接完成后，再次仔细检查一遍，确认所有模块都已正确安装到位，并且接线无误，才能恢复系统电源。

维护建议: GE UR8AH 模块本身设计坚固，通常不需要复杂的日常维护。但为了确保其长久稳定地给UR继电器“效力”，日常的“保养”可不能少。你得定期清理控制柜内部的灰尘和污垢，特别是模块的散热孔和连接端口，保持清洁干燥，这能有效防止过热和电气故障。检查模块本体的物理状况，有没有变形、裂纹，连接端口有没有松动或腐蚀。

UR8AH 的运行状态和测量数据可以通过UR继电器前面板的显示或通过GE EnerVista UR 软件进行监控。你可以定期查看测量值是否正常，是否有异常波动。一旦发现测量值不准确、模块指示灯异常，或继电器报告与CT/VT输入相关的故障，就应该立即进行排查。虽然UR8AH通常支持热插拔，但在进行任何模块更换操作前，强烈建议再次确认遵循GE官方的停电和安全操作规程，以避免任何意外发生。保持UR继电器系统的软件和固件最新状态，按照GE的建议进行更新，也能确保模块的兼容性和最佳性能。
